水箱施工方案完整

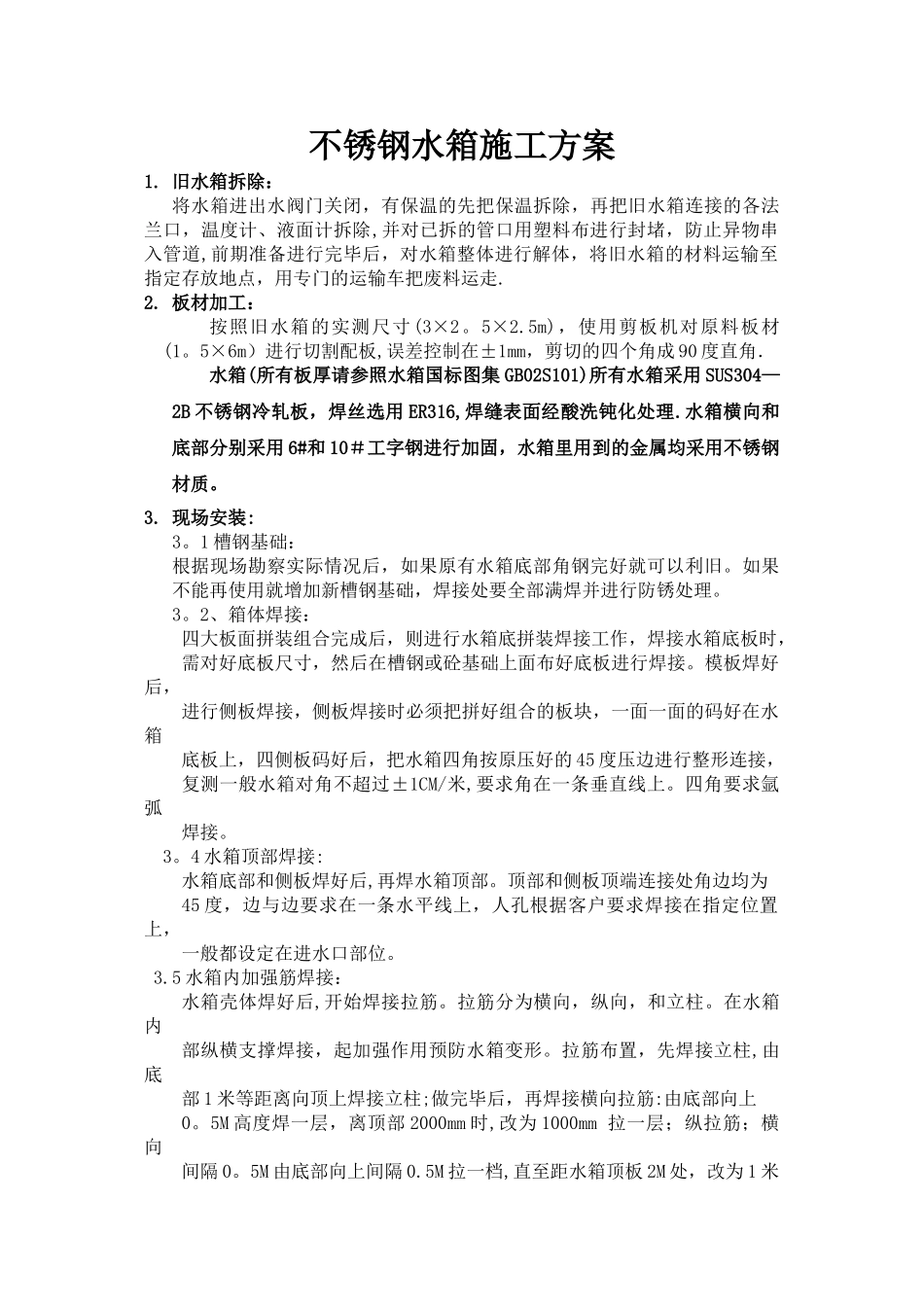

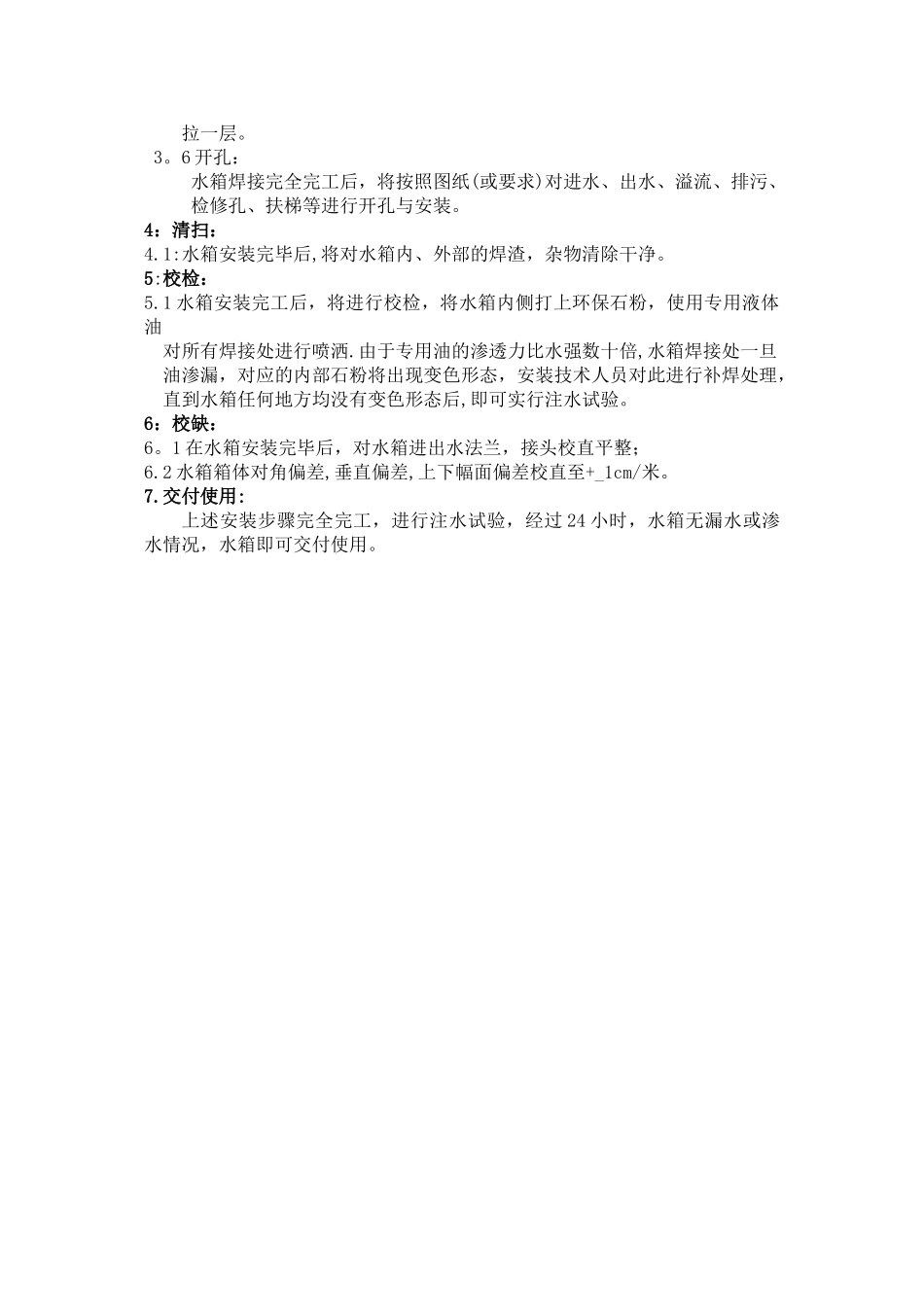

水箱施工方案完整(完整版资料，可直接使用可编辑，推荐下载）不锈钢水箱施工方案1. 旧水箱拆除：将水箱进出水阀门关闭，有保温的先把保温拆除，再把旧水箱连接的各法兰口，温度计、液面计拆除,并对已拆的管口用塑料布进行封堵，防止异物串入管道,前期准备进行完毕后，对水箱整体进行解体，将旧水箱的材料运输至指定存放地点，用专门的运输车把废料运走.2. 板材加工：按照旧水箱的实测尺寸(3×2。5×2.5m)，使用剪板机对原料板材(1。5×6m）进行切割配板,误差控制在±1mm，剪切的四个角成 90 度直角．水箱(所有板厚请参照水箱国标图集 GB02S101)所有水箱采用 SUS304—2B 不锈钢冷轧板，焊丝选用 ER316,焊缝表面经酸洗钝化处理.水箱横向和底部分别采用 6#和 10＃工字钢进行加固，水箱里用到的金属均采用不锈钢材质。3. 现场安装:3。1 槽钢基础：根据现场勘察实际情况后，如果原有水箱底部角钢完好就可以利旧。如果不能再使用就增加新槽钢基础，焊接处要全部满焊并进行防锈处理。3。2、箱体焊接：四大板面拼装组合完成后，则进行水箱底拼装焊接工作，焊接水箱底板时，需对好底板尺寸，然后在槽钢或砼基础上面布好底板进行焊接。模板焊好后，进行侧板焊接，侧板焊接时必须把拼好组合的板块，一面一面的码好在水箱底板上，四侧板码好后，把水箱四角按原压好的 45 度压边进行整形连接，复测一般水箱对角不超过±1CM/米,要求角在一条垂直线上。四角要求氩弧焊接。3。4 水箱顶部焊接:水箱底部和侧板焊好后,再焊水箱顶部。顶部和侧板顶端连接处角边均为45 度，边与边要求在一条水平线上，人孔根据客户要求焊接在指定位置上，一般都设定在进水口部位。3.5 水箱内加强筋焊接：水箱壳体焊好后,开始焊接拉筋。拉筋分为横向，纵向，和立柱。在水箱内部纵横支撑焊接，起加强作用预防水箱变形。拉筋布置，先焊接立柱,由底部 1 米等距离向顶上焊接立柱;做完毕后，再焊接横向拉筋:由底部向上0。5M 高度焊一层，离顶部 2000mm 时,改为 1000mm 拉一层；纵拉筋；横向间隔 0。5M 由底部向上间隔 0.5M 拉一档,直至距水箱顶板 2M 处，改为 1 米拉一层。3。6 开孔：水箱焊接完全完工后，将按照图纸(或要求)对进水、出水、溢流、排污、检修孔、扶梯等进行开孔与安装。4：清扫：4.1:水箱安装完毕后,将对水箱内、外部的焊渣，杂物清除干净。5:校检：5.1 水箱安装完工后，将进行校检，将水箱内侧打上环保石粉，使用专用液体油对所有焊接处进行...
