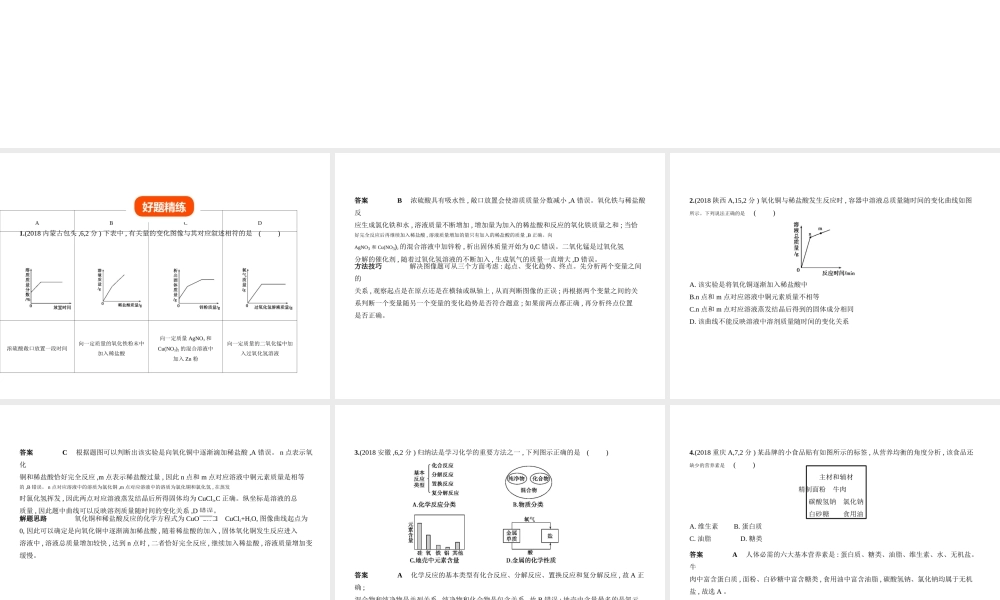

专题十九 化学图表题中考化学 ( 全国专用 )ABCD 浓硫酸敞口放置一段时间向一定质量的氧化铁粉末中加入稀盐酸向一定质量 AgNO3 和Cu(NO3)2 的混合溶液中加入 Zn 粉向一定质量的二氧化锰中加入过氧化氢溶液1.(2018 内蒙古包头 ,6,2 分 ) 下表中 , 有关量的变化图像与其对应叙述相符的是 ( )好题精练答案 B 浓硫酸具有吸水性 , 敞口放置会使溶质质量分数减小 ,A 错误。氧化铁与稀盐酸反应生成氯化铁和水 , 溶液质量不断增加 , 增加量为加入的稀盐酸和反应的氧化铁质量之和 ; 当恰好完全反应后再继续加入稀盐酸 , 溶液质量增加的量只有加入的稀盐酸的质量 ,B 正确。向AgNO3 和 Cu(NO3)2 的混合溶液中加锌粉 , 析出固体质量开始为 0,C 错误。二氧化锰是过氧化氢分解的催化剂 , 随着过氧化氢溶液的不断加入 , 生成氧气的质量一直增大 ,D 错误。方法技巧 解决图像题可从三个方面考虑 : 起点、变化趋势、终点。先分析两个变量之间的关系 , 观察起点是在原点还是在横轴或纵轴上 , 从而判断图像的正误 ; 再根据两个变量之间的关系判断一个变量随另一个变量的变化趋势是否符合题意 ; 如果前两点都正确 , 再分析终点位置是否正确。2.(2018 陕西 A,15,2 分 ) 氧化铜与稀盐酸发生反应时 , 容器中溶液总质量随时间的变化曲线如图所示。下列说法正确的是 ( ) A. 该实验是将氧化铜逐渐加入稀盐酸中B.n 点和 m 点对应溶液中铜元素质量不相等C.n 点和 m 点对应溶液蒸发结晶后得到的固体成分相同D. 该曲线不能反映溶液中溶剂质量随时间的变化关系答案 C 根据题图可以判断出该实验是向氧化铜中逐渐滴加稀盐酸 ,A 错误。 n 点表示氧化铜和稀盐酸恰好完全反应 ,m 点表示稀盐酸过量 , 因此 n 点和 m 点对应溶液中铜元素质量是相等的 ,B 错误。 n 点对应溶液中的溶质为氯化铜 ,m 点对应溶液中的溶质为氯化铜和氯化氢 , 在蒸发时氯化氢挥发 , 因此两点对应溶液蒸发结晶后所得固体均为 CuCl2,C 正确。纵坐标是溶液的总质量 , 因此题中曲线可以反映溶剂质量随时间的变化关系 ,D 错误。解题思路 氧化铜和稀盐酸反应的化学方程式为 CuO+2HCl CuCl2+H2O, 图像曲线起点为0, 因此可以确定是向氧化铜中逐渐滴加稀盐酸 , 随着稀盐酸的加入 , 固体氧化铜发生反应进入溶液中 , 溶液总质量增加较快 , 达到 n 点时 , 二者恰好完全反应 , 继续加入稀盐酸...
