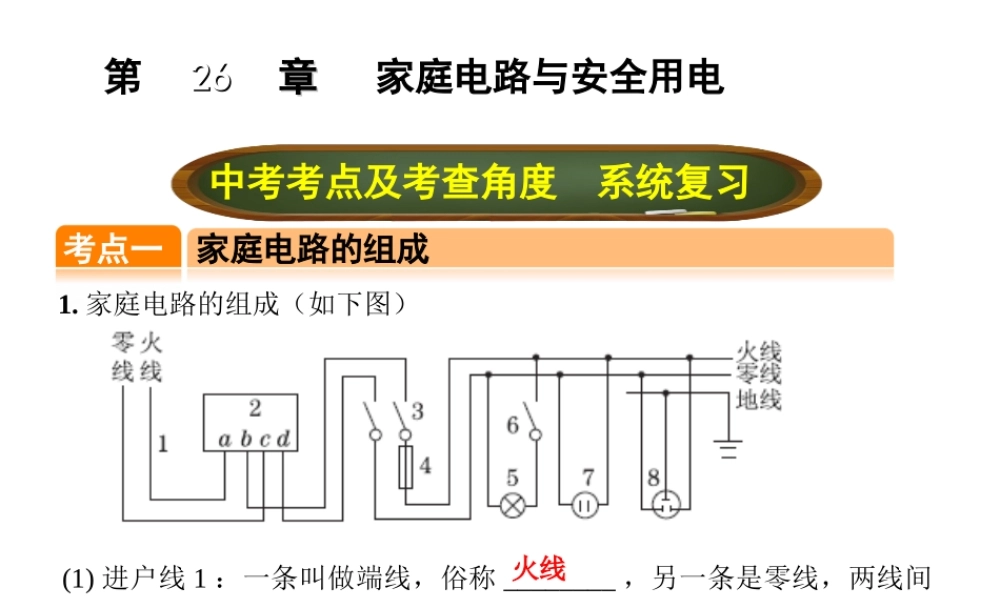

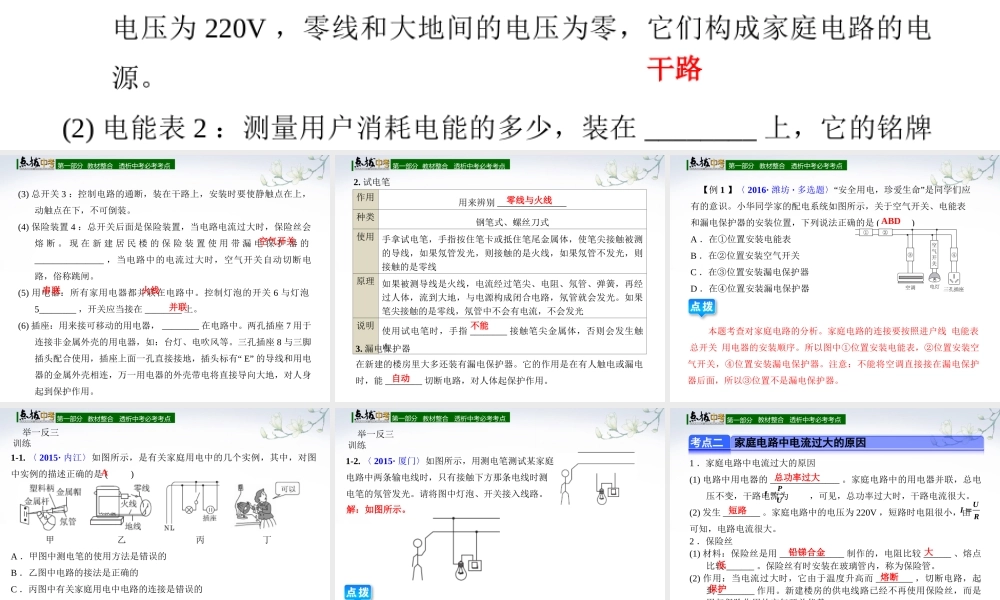

第 2626 章 章 家庭电路与安全用电 中考考点及考查角度 系统复习考点一 家庭电路的组成1. 家庭电路的组成（如下图）(1) 进户线 1 ：一条叫做端线，俗称 ________ ，另一条是零线，两线间电压为 220V ，零线和大地间的电压为零，它们构成家庭电路的电源。(2) 电能表 2 ：测量用户消耗电能的多少，装在 ________ 上，它的铭牌上标有额定电压和标定电流 ( 额定最大电流 ) 。干路火线第一部分 教材整合 透析中考必考考点(3) 总开关 3 ：控制电路的通断，装在干路上，安装时要使静触点在上，动触点在下，不可倒装。(4) 保险装置 4 ：总开关后面是保险装置，当电路电流过大时，保险丝会熔 断 。 现 在 新 建 居 民 楼 的 保 险 装 置 使 用 带 漏 电 保 护 器 的_______________ ，当电路中的电流过大时，空气开关自动切断电路，俗称跳闸。(5) 用电器：所有家用电器都并联在电路中。控制灯泡的开关 6 与灯泡5________ ，开关应当接在 ________ 上。(6) 插座：用来接可移动的用电器， ________ 在电路中。两孔插座 7 用于连接非金属外壳的用电器，如：台灯、电吹风等。三孔插座 8 与三脚“插头配合使用，插座上面一孔直接接地，插头标有 E” 的导线和用电器的金属外壳相连，万一用电器的外壳带电将直接导向大地，对人身起到保护作用。空气开关串联火线并联第一部分 教材整合 透析中考必考考点2. 试电笔作用用来辨别 _______________种类钢笔式、螺丝刀式使用 手拿试电笔，手指按住笔卡或抵住笔尾金属体，使笔尖接触被测的导线，如果氖管发光，则接触的是火线，如果氖管不发光，则接触的是零线原理 如果被测导线是火线，电流经过笔尖、电阻、氖管、弹簧，再经过人体，流到大地，与电源构成闭合电路，氖管就会发光。如果笔尖接触的是零线，氖管中不会有电流，不会发光说明 使用试电笔时，手指 ________ 接触笔尖金属体，否则会发生触电3. 漏电保护器在新建的楼房里大多还装有漏电保护器。它的作用是在有人触电或漏电时，能 ________ 切断电路，对人体起保护作用。 零线与火线不能自动第一部分 【例 1 】〈 2016· 潍坊 · 多选题〉“安全用电，珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法正确的是 ( )A ．在①位置安装电能表B ．在②位置安装空气开关C ．在③位置安装漏电保护器...
