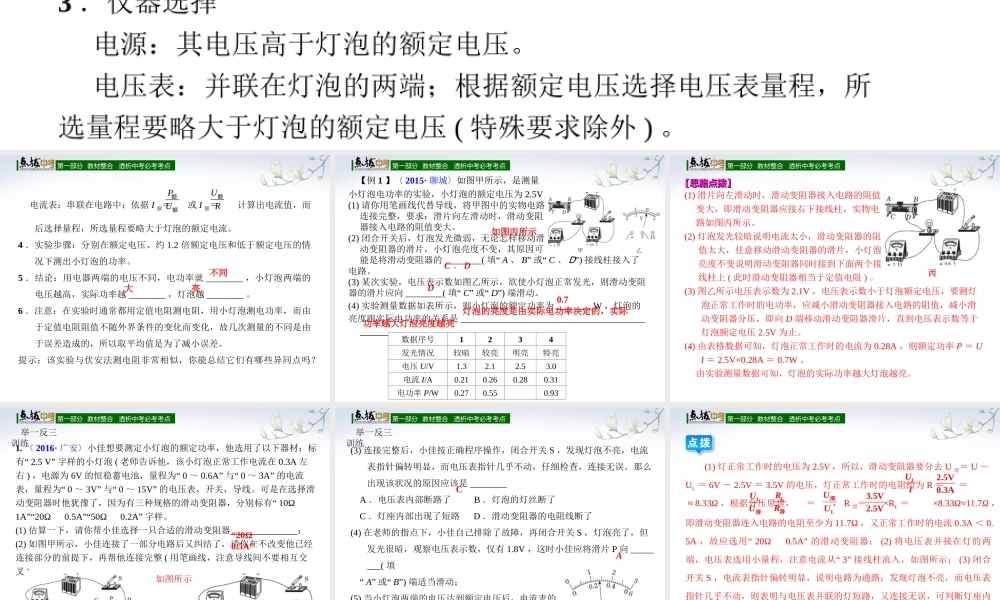

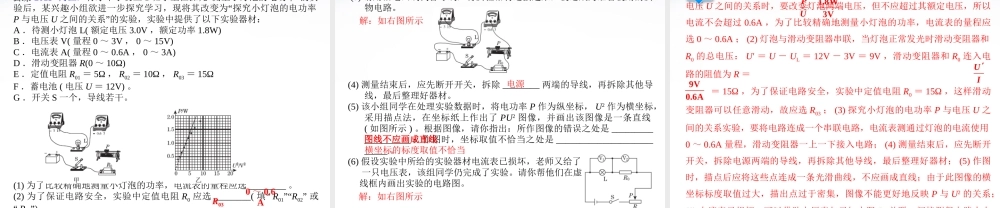

第一部分 教材整合 透析中考必考考点第 2424 章 章 电功率的测量 中考考点及考查角度 系统复习考点一 伏安法测功率1 ．实验原理： P ＝ UI 。2 ．电路图和实物图：如图所示。3 ．仪器选择 电源：其电压高于灯泡的额定电压。 电压表：并联在灯泡的两端；根据额定电压选择电压表量程，所选量程要略大于灯泡的额定电压 ( 特殊要求除外 ) 。 第一部分 教材整合 透析中考必考考点 电流表：串联在电路中；依据 I 额 ＝或 I 额 ＝计算出电流值，而后选择量程，所选量程要略大于灯泡的额定电流。4 ．实验步骤：分别在额定电压、约 1.2 倍额定电压和低于额定电压的情况下测出小灯泡的功率。5 ．结论：用电器两端的电压不同，电功率就 ________ ，小灯泡两端的电压越高，实际功率越 ________ ，灯泡越 ________ 。6 ．注意：在实验时通常都用定值电阻测电阻，用小灯泡测电功率，而由于定值电阻阻值不随外界条件的变化而变化，故几次测量的不同是由于误差造成的，所以取平均值是为了减小误差。提示：该实验与伏安法测电阻非常相似，你能总结它们有哪些异同点吗？ 不同大亮PU额额UR额第一部分 教材整合 透析中考必考考点 【例 1 】〈 2015· 聊城〉如图甲所示，是测量小灯泡电功率的实验，小灯泡的额定电压为 2.5V 。(1) 请你用笔画线代替导线，将甲图中的实物电路 连接完整，要求：滑片向左滑动时，滑动变阻 器接入电路的阻值变大。(2) 闭合开关后，灯泡发光微弱，无论怎样移动滑 动变阻器的滑片，小灯泡亮度不变，其原因可 能是将滑动变阻器的 ________( 填“ A 、 B” 或“ C 、 D”) 接线柱接入了电路。(3) 某次实验，电压表示数如图乙所示，欲使小灯泡正常发光，则滑动变阻器的滑片应向 ________( 填“ C” 或“ D”) 端滑动。(4) 实验测量数据如表所示，则小灯泡的额定功率为 ________W ，灯泡的亮度跟实际电功率的关系是 ________________________________________ 。 数据序号1234发光情况较暗较亮明亮特亮电压 U/V1.32.12.53.0电流 I/A0.210.260.280.31电功率 P/W0.270.550.93如图丙所示C 、 DD0.7灯泡的亮度是由实际电功率决定的，实际功率越大灯泡亮度越亮第一部分 教材整合 透析中考必考考点【思路点拨】【思路点拨】(1) 滑片向左滑动时，滑动变阻器接入电路的阻值 变大，即滑动变阻器应接右下接线柱，实物电 路如图丙所示。(2) 灯泡发光较暗说明电...
