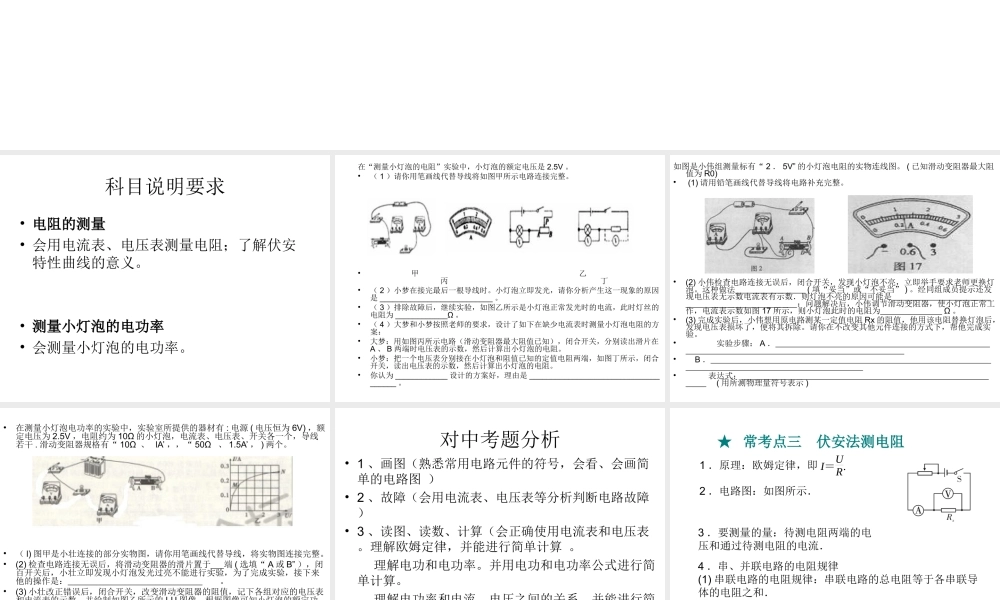

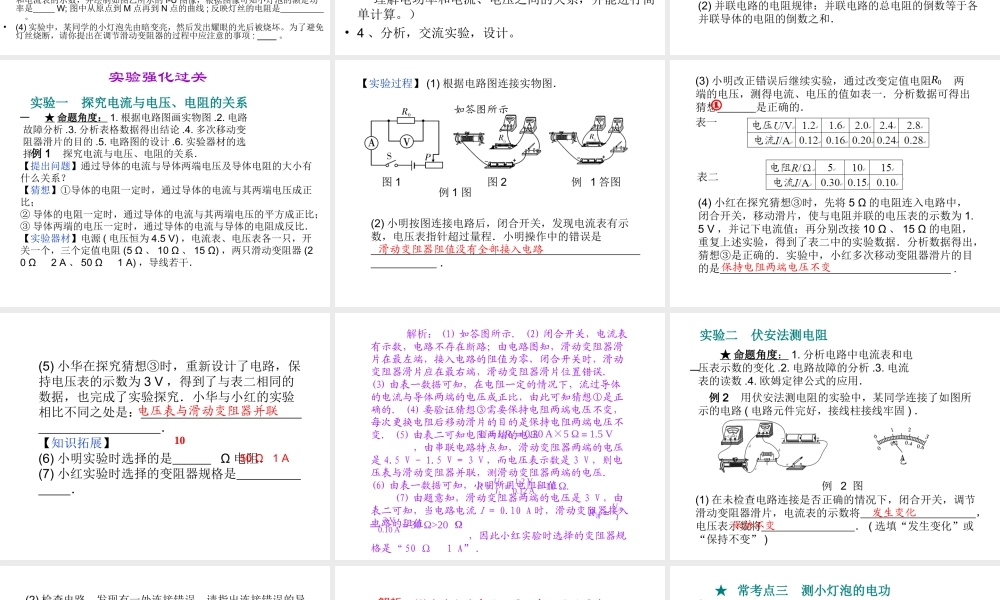

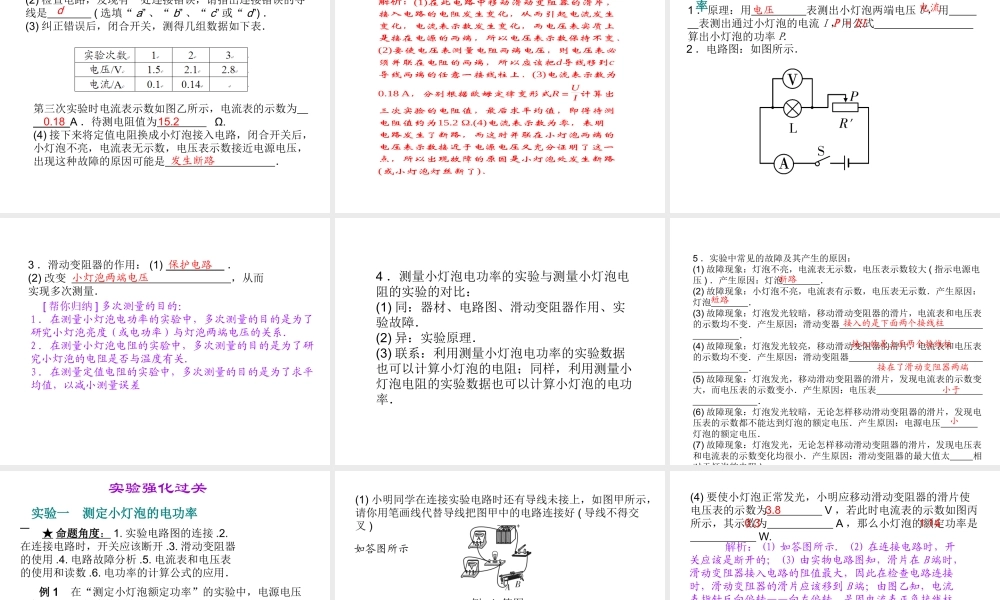

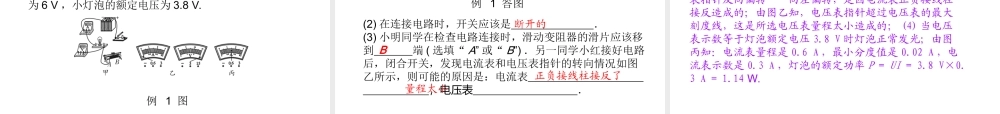

测电阻、电功率科目说明要求• 电阻的测量• 会用电流表、电压表测量电阻；了解伏安特性曲线的意义。 • 测量小灯泡的电功率• 会测量小灯泡的电功率。 在“测量小灯泡的电阻”实验中，小灯泡的额定电压是 2.5V 。•（ 1 ）请你用笔画线代替导线将如图甲所示电路连接完整。• 甲 乙 丙 丁•（ 2 ）小梦在接完最后一根导线时。小灯泡立即发光，请你分析产生这一现象的原因是 __________________________ 。•（ 3 ）排除故障后，继续实验，如图乙所示是小灯泡正常发光时的电流，此时灯丝的电阻为 ____________Ω 。•（ 4 ）大梦和小梦按照老师的要求，设计了如下在缺少电流表时测量小灯泡电阻的方案：•大梦：用如图丙所示电路（滑动变阻器最大阻值已知），闭合开关，分别读出滑片在A 、 B 两端时电压表的示数，然后计算出小灯泡的电阻。•小梦：把一个电压表分别接在小灯泡和阻值已知的定值电阻两端，如图丁所示，闭合开关，读出电压表的示数，然后计算出小灯泡的电阻。•你认为 ____________ 设计的方案好，理由是 ____________________________________ 。如图是小伟组测量标有“ 2 ． 5V” 的小灯泡电阻的实物连线图。 ( 已知滑动变阻器最大阻值为 R0)• (1) 请用铅笔画线代替导线将电路补充完整。•(2) 小伟检查电路连接无误后，闭合开关，发现小灯泡不亮，立即举手要求老师更换灯泡。这种做法 ( 填“妥当”或“不妥当” ) 。经同组成员提示还发现电压表无示数电流表有示数．则灯泡不亮的原因可能是 ：问题解决后，小伟调节滑动变阻器，使小灯泡正常工作，电流表示数如图 17 所示，则小灯泡此时的电阻为 Ω 。•(3) 完成实验后，小伟想用原电路测某一定值电阻 Rx 的阻值，他用该电阻替换灯泡后，发现电压表损坏了，便将其拆除。请你在不改变其他元件连接的方式下，帮他完成实验。• 实验步骤： A ． • B ． • 表达式： ( 用所测物理量符号表示 )•在测量小灯泡电功率的实验中，实验室所提供的器材有 : 电源 ( 电压恒为 6V) ，额定电压为 2.5V ，电阻约为 10Ω 的小灯泡，电流表、电压表、开关各一个，导线若干 . 滑动变阻器规格有“ 10Ω 、 lA’ ，，“ 50Ω 、 1.5A’ ， ) 两个。•（ l) 图甲是小壮连接的部分实物图，请你用笔画线代替导线，将实物图连接完整。•(2) 检查电路连接无误后，将滑动变阻器的滑片置于 端 ( 选填“ A 或 B”...
