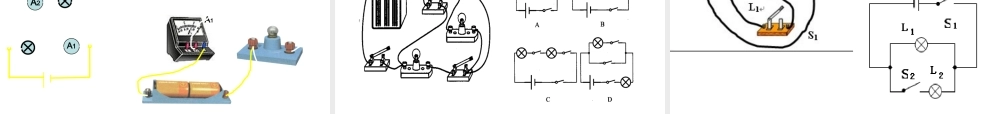

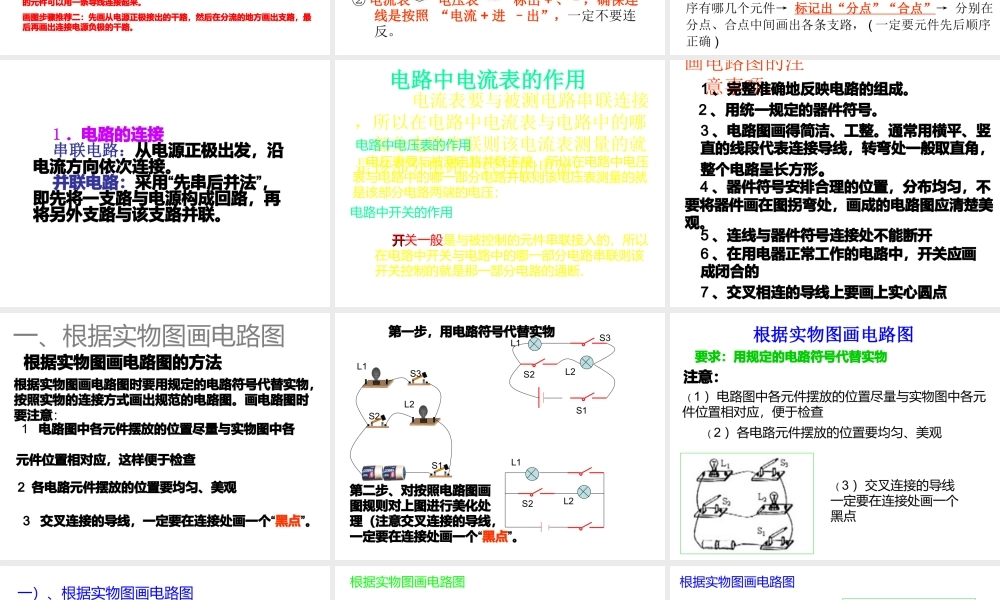

初中物理电路图与实物图的转化电路图的画图方法：电路图的画图方法：① 根据电路图画出实物连线图② 根据实物连线图画出电路图画出实物连线图③ 根据题目要求练习练习 11 ；电路图实物连线 ；电路图实物连线图图L1L2L3S1S2方法：“ 流向法”沿着电流走，完成一路再画另一路。沿着电流走，完成一路再画另一路。A012300.20.40.6根据实物连线图根据实物连线图画出电路图画出电路图方法： ⑴ 分析判断电路图的连接方法；例 1 ： ⑶“”根据电路图中各元件的位置在 模式图 上进行修改； ⑵ “画出对应电路的模式图”“ 修改法”“（ 模式法”）步骤：例 2 ：A012300.20.40.6L1L2L1L1S1S2SS（串？并？）根据题目要求，画出电路图和实物连线图根据题目要求，画出电路图和实物连线图方法：步骤：“ 综合法” ⑴ 依题意判断电路图的连接方法；（串？并？） ⑵ 画电路图、实物连线的先后自行选择；例 3 ：如下图（ b ）为几个电路元件，要求： L1 、 L2 并联， S1 做总开关， S2 控制灯 L2 。 ⑴画出电路图 ⑵在实物图上连线。 S1S2L1L2L1L2S1S2有关电路图的解题方法1 、分析电路图的连接方式，判断出哪些元件是串联，哪些是并联。2 、观察电流的走向，判断电流从电源正极流出后，从哪里分流又从哪里汇合。3 、辨别出干路、支路。4 、先在草稿上画出草图，然后整理出规范的电路图，要求电路图呈长方形、元件 分布均匀、元件不能分布在拐角上、导线横平竖直。 电流法：根据电流的走向 电源正极干路元件支 路元件电源负极画出电路的方法。画图步骤推荐一： 1 、先画干路，干路上的元件都是串联的，所有元件可以用一条导线串联画出。 2 、再画支路，每条支路上的元件都是串联的，每一条支路上的元件可以用一条导线连接起来。画图步骤推荐二：先画从电源正极接出的干路，然后在分流的地方画出支路，最后再画出连接电源负极的干路。连实物图、画电路图诀窍1. 连接实物图、电路图最基本思路：① 从电源 + 开始连线 → 依次连接各元件 → 回到电源 –； ( 连好后，顺着路线再看一遍，查找有无遗漏元件，或某元件只接了流入端，未接流出段 ) ( 串联电路可套用，并联电路大框架可套用 )② 电流表 电压表 标出 + 、–，确保连线是按照 “电流 + 进 –出”，一定不要连反。2. 并联电路：(1) 连实物图：仔细阅读题目文字，找出干路、支路1 、支路 2 各有哪几个元件，数清个数，分别...
