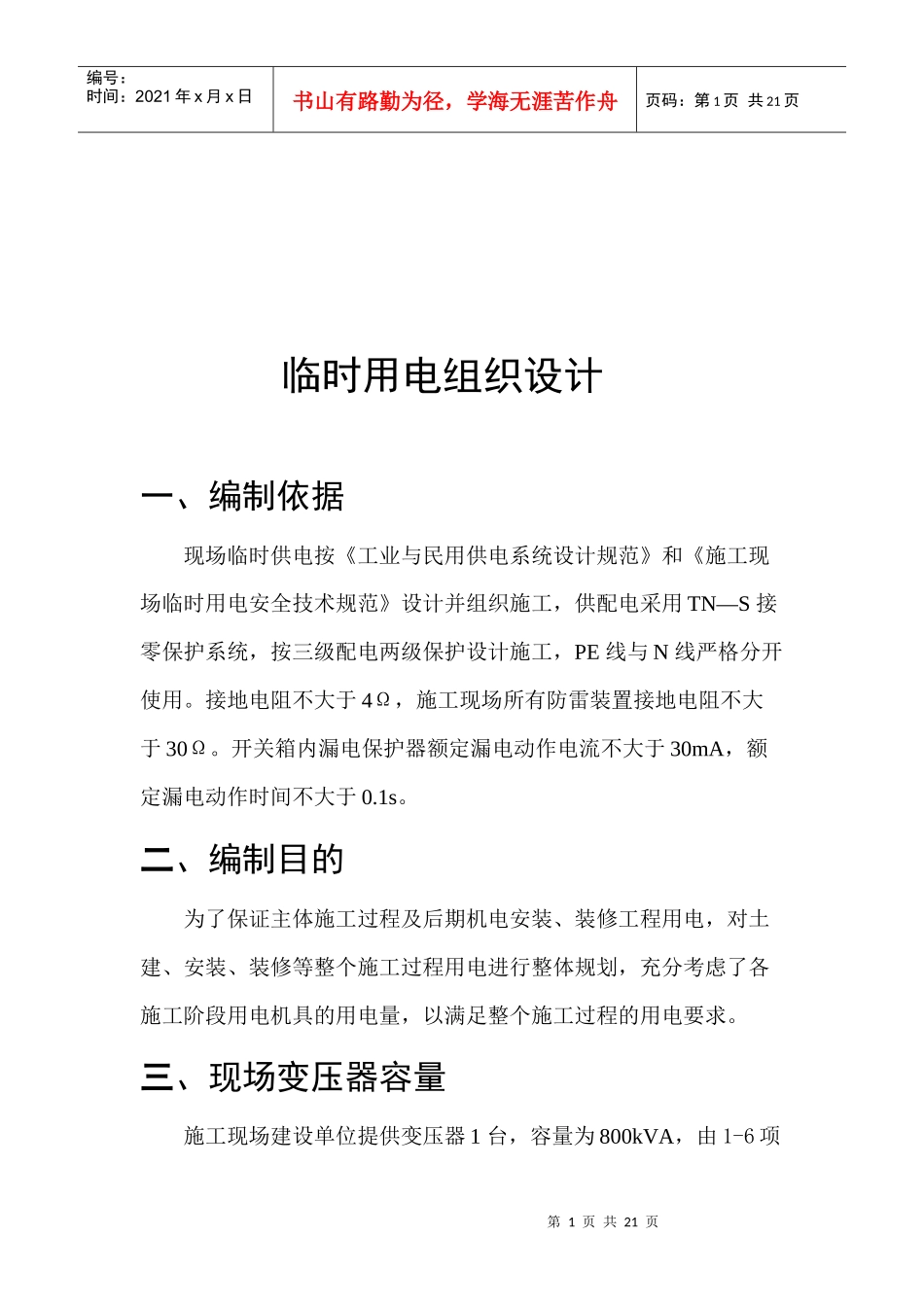

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页临时用电组织设计一、编制依据现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。二、编制目的为了保证主体施工过程及后期机电安装、装修工程用电，对土建、安装、装修等整个施工过程用电进行整体规划，充分考虑了各施工阶段用电机具的用电量，以满足整个施工过程的用电要求。三、现场变压器容量施工现场建设单位提供变压器1台，容量为800kVA，由1-6项第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页目共同使用。四、主要用电机具负荷序号机械设备名称型号数量额定功率(KW)合计功率（KW）1砼搅拌机JDY35027.5152电弧焊机BX3-300-2160603对焊机HN1-752175754钢筋切断机WJ40-225.5115钢筋弯曲机WJ40-12366钢筋调直机QJJ4/815.55.57圆盘锯M3Y2001338插入式震动棒HZ-5021.12.29塔吊QTZ501606010龙门架JJKB-133911扬程50水泵IS100-65-21222212131415第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页五、总用电量计算施工用电量达到峰值时的用电机具主要有：混凝土搅拌站2×7.5kW=15kW塔吊1×60kW=60kW切断机2×5.5kW=11kW弯曲机2×3kW=6kW对焊机1×75kW=75kW高压水泵1×22kW=22kW电焊机1×23.4kW=23.4kW圆盘锯1×3kW=3kW振捣棒2×1.1kW=2.2kW龙门架2×3KW=6KW施工现场所用全部电动机,设备总功率=129.2kW，需要系数取0.6，电动机的平均功率因数取0.78。施工现场所用全部电焊机为2台，设备总功率=98.4kW，根据施工现场实际使用情况需要系数取0.6。第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页由于生活照明用电比较动力用电要少得多，故按照动力用电的10%考虑即可满足要求。P=1.1X(K1∑P1/COS￠+K2∑P2+K3∑P3)=1.1X(0.6X129.2/0.78+98.4X0.6+12.9)=173.04KW六、计算分路电流量和导线截面积选择第一回路用电量序号机械设备名称型号数量额定功率(KW)合计功率（KW）1砼搅拌机JDY35027.5152电弧焊机BX3-300-2160603对焊机HN1-752175754钢筋切断机WJ40-225.5115钢筋弯曲机WJ40-12366钢筋调直机QJJ4/815.55.5第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页7圆盘锯M3Y2001338插入式震动棒HZ-5021.12.29塔吊QTZ501606010龙门架JJKB-133911扬程50水泵IS100-65-21222212131415第一回路选用70mm2铜芯电缆线，额定电流285A。P=1.1X(K1∑P1/COS￠+K2∑P2+K3∑P3)=1.1X(0.6X129.2/0.78+98.4X0.6+12.9)=173.04KWS总=Sm+S照明=¿173.04KW¿I线=KS√3×380×cosφ=0.7×173.04×1000√3×380×0.7=263A第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页第二回路序号机械名称数量总功率(KW)1井架2152木工机具133镝灯264软轴振动器44.45砼搅拌机2156潜水泵2227弯管机1128交流直流焊机224合计第二回路电流量和导线截面积选择选用35mm2铜芯电缆线，额定电流180A。第三回路用电量序号机械名称数量总功率Sm=1.1×(0.7×40.7+76.3×0.70.68+0.45×24)=102.7KWS总=Sm+S照明=102.7+6=108.6KWI线=KS√3×380×cosφ=0.7×108.6×1000√3×380×0.7=165.3A第7页共21页第6页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共21页(KW)1钢筋切断机14.52钢筋弯曲机133钢筋调直机111.64闪光对焊机1855照明及其它用电36平板振动器22.27软轴振动器44.48高压水泵223.29电动试压泵24.4合计129.2第三回路选用35mm2铜芯电缆线，额定电流180A。根据用电量计算及施工现场实际情况，施工动力用电需三相380V电源，照明需单相220V电源。由于建设单位提供1台800KwSm=1.1×(53.3×0.70...
