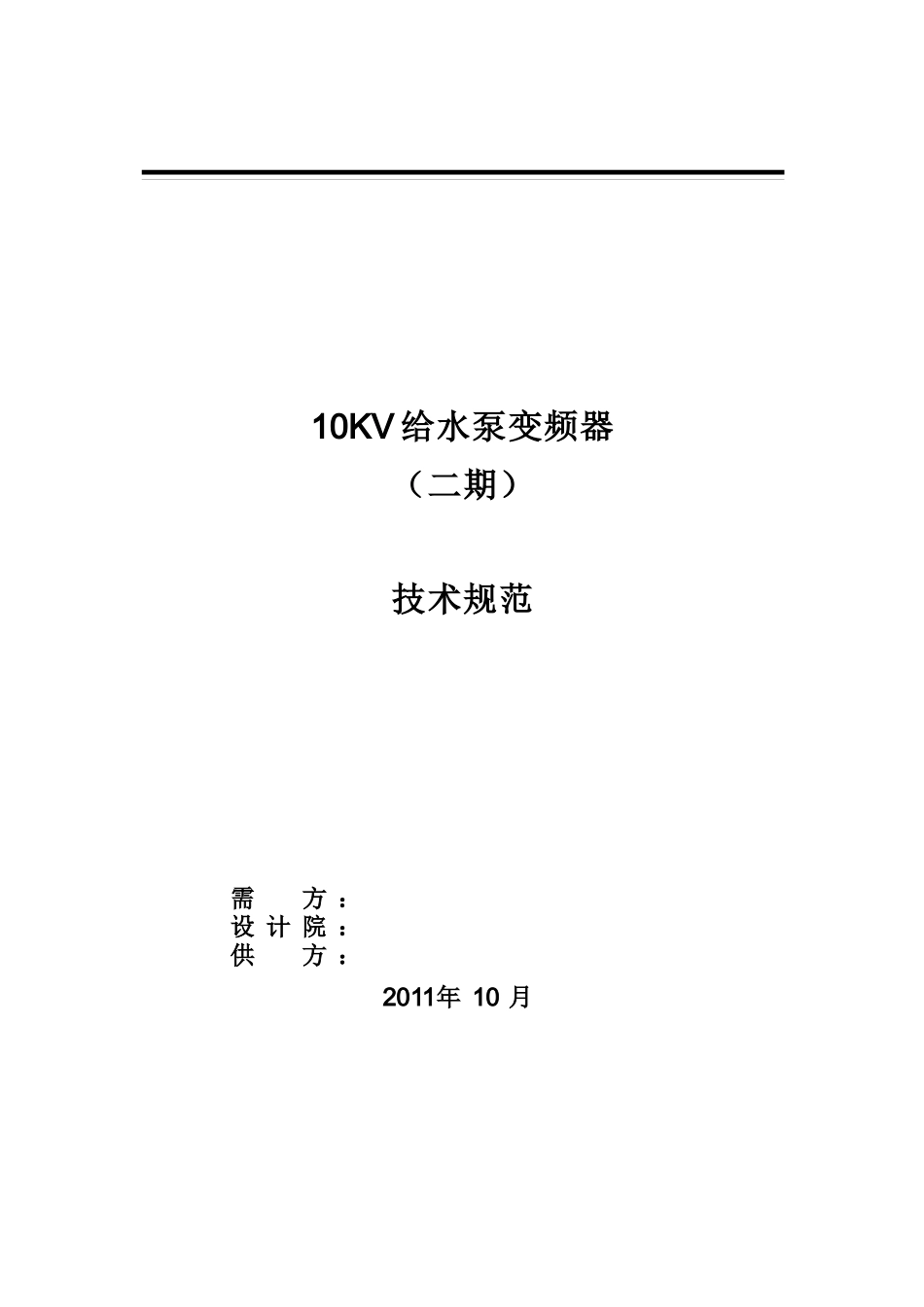

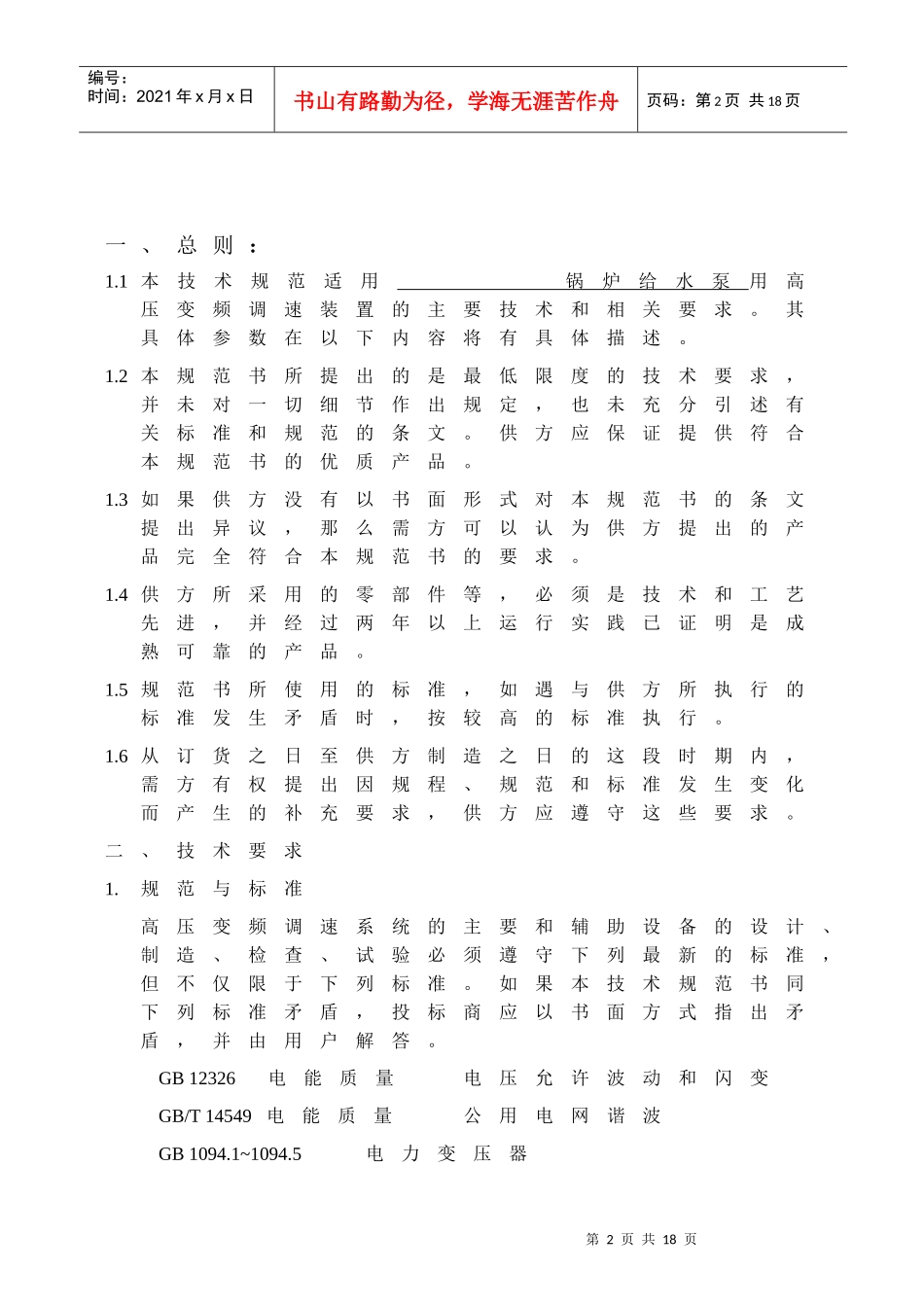

10KV给水泵变频器（二期）技术规范需方：设计院：供方：2011年10月第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页一、总则：1.1本技术规范适用锅炉给水泵用高压变频调速装置的主要技术和相关要求。其具体参数在以下内容将有具体描述。1.2本规范书所提出的是最低限度的技术要求，并未对一切细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合本规范书的优质产品。1.3如果供方没有以书面形式对本规范书的条文提出异议，那么需方可以认为供方提出的产品完全符合本规范书的要求。1.4供方所采用的零部件等，必须是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。1.5规范书所使用的标准，如遇与供方所执行的标准发生矛盾时，按较高的标准执行。1.6从订货之日至供方制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的补充要求，供方应遵守这些要求。二、技术要求1.规范与标准高压变频调速系统的主要和辅助设备的设计、制造、检查、试验必须遵守下列最新的标准，但不仅限于下列标准。如果本技术规范书同下列标准矛盾，投标商应以书面方式指出矛盾，并由用户解答。GB12326电能质量电压允许波动和闪变GB/T14549电能质量公用电网谐波GB1094.1~1094.5电力变压器第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页GB6450干式变压器GB311高电压输变电设备的绝缘配合与高电压试验技术DL/T620交流电气装置的过电压保护和绝缘配合GB/T3859.1半导体变流器基本要求的规定GB/T3859.2半导体变流器应用导则GB/T3859.3半导体变流器变压器和电抗器2.语言投标商提供的信息及资料(包括投标书)应使用中文。3.测量单位温度oC热量J容量kVA功率kW频率Hz电压kV，V电流A转速r/min噪音db重量kg长度mcmmm4.使用环境条件(户内)4.1环境温度：最高温度：+42.2℃最低温度：-1.8℃4.2海拔高度：200m4.3相对湿度:40%~98%第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页4.4最大风速：18.87m/s4.5抗地震能力(带机座)按6级设防地面水平加速度：0.20g地面垂直加速度：0.10g安全系数：1.67水平加速度和垂直加速度同时作用，产品的机械强度应根据上述耐受能力所要求的加速度导致的动态负荷全动态法进行计算和试验，其条件是：共振频率，时间为正弦三周波。5.电动机及电源参数5.1电动机参数见附表序号名称性能参数描述1余热锅炉给水泵电机用途余热锅炉用给水泵数量台2型号YK450-2额定功率KW250KW转速r/min2980转向顺时针（从电机侧向泵侧看）定子电压V10000定子电流A30电气控制方式：点对点，同时保留通讯接口(Profibus-DP)5.2.电源参数高压变频器的进线电源来自厂区10KV配电站,50Hz。6.供货范围（共计2台/套）电厂余热给水泵250KW2台/套第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页包括高压变频调速系统及其附件。7.技术要求投标商应提供技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。7.1变频器7.1.l变频器类型选用高一高式直接变频。即10KV输入，10KV输出（输入侧配移相变压器）。7.1.2变频器功率模块应为完全一致，便于更换，并且具有模块旁路功能。7.1.3变频器有较好的抑制谐波的措施，至少必须选择30脉冲整流，确保不对电网产生污染。7.1.4在20~100%的调速范围内，变频系统输入端功率因素必须达到0.95以上，否则必须增设功率因数补偿器。7.1.5变频器应该是空冷。此外，投标方应提出变频器的发热量及对散热的要求。7.1.6变频器必须内置编程控制器,以实现变频器和现场DCS通讯（通讯必须符合PROFIBUS-DP通讯协议）,并方便调整接口逻辑。7.1.7当10kV主电源故障时,变频器应至少在2秒钟内不能停机,一旦10kV电源重新受电,装置系统应能自动恢复正常工作而无需运行人员的任何干预,以满足10kV电源母线切换的需要，同时还应具备旋转启动功能。7.1.7控制电源故障时,变频器不能立即停机,应保持运行半小时以上,以便维护人员处理电源故障。（控制电源应是双电源）7.1...
