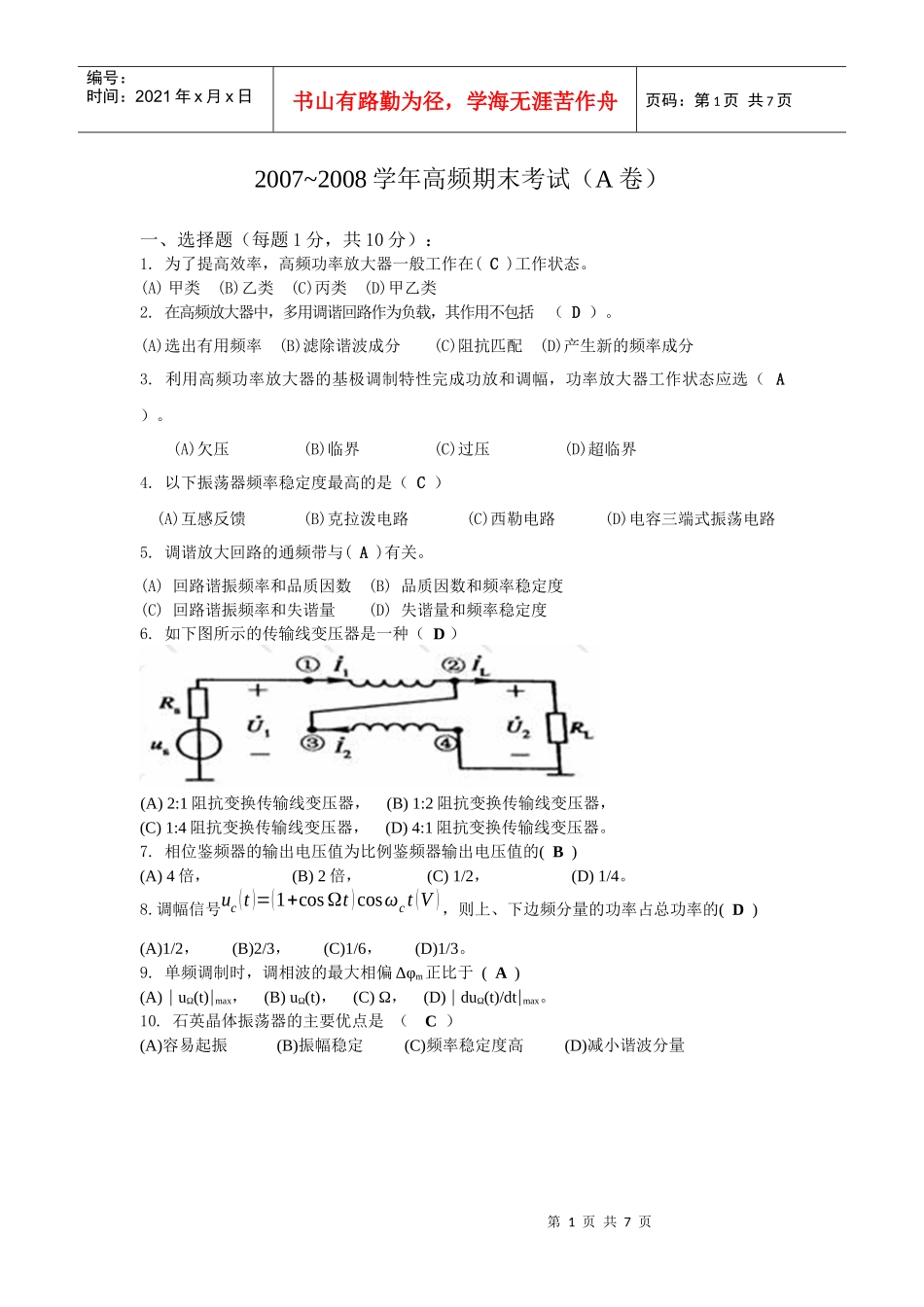

为了提高效率,高频功率放大器一般工作在C类工作状态_第1页
1/7

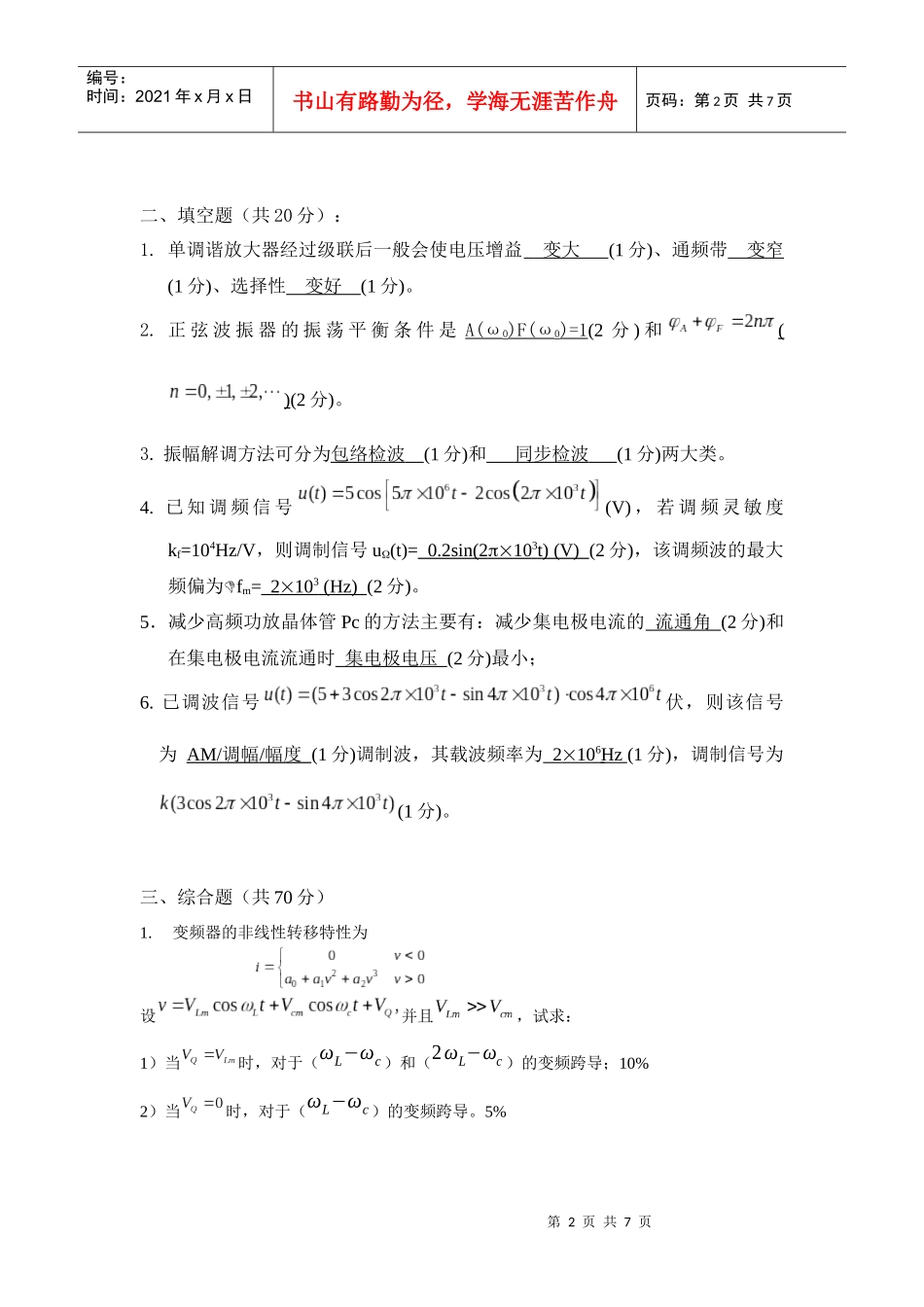

为了提高效率,高频功率放大器一般工作在C类工作状态_第2页
2/7
为了提高效率,高频功率放大器一般工作在C类工作状态_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页2007~2008学年高频期末考试(A卷)一、选择题(每题1分,共10分):1.为了提高效率,高频功率放大器一般工作在(C)工作状态。(A)甲类(B)乙类(C)丙类(D)甲乙类2.在高频放大器中,多用调谐回路作为负载,其作用不包括(D)。(A)选出有用频率(B)滤除谐波成分(C)阻抗匹配(D)产生新的频率成分3.利用高频功率放大器的基极调制特性完成功放和调幅,功率放大器工作状态应选(A)。(A)欠压(B)临界(C)过压(D)超临界4.以下振荡器频率稳定度最高的是(C)(A)互感反馈(B)克拉泼电路(C)西勒电路(D)电容三端式振荡电路5.调谐放大回路的通频带与(A)有关。(A)回路谐振频率和品质因数(B)品质因数和频率稳定度(C)回路谐振频率和失谐量(D)失谐量和频率稳定度6.如下图所示的传输线变压器是一种(D)(A)2:1阻抗变换传输线变压器,(B)1:2阻抗变换传输线变压器,(C)1:4阻抗变换传输线变压器,(D)4:1阻抗变换传输线变压器。7.相位鉴频器的输出电压值为比例鉴频器输出电压值的(B)(A)4倍,(B)2倍,(C)1/2,(D)1/4。8.调幅信号uc(t)=(1+cosΩt)cosωct(V),则上、下边频分量的功率占总功率的(D)(A)1/2,(B)2/3,(C)1/6,(D)1/3。9.单频调制时,调相波的最大相偏Δφm正比于(A)(A)uΩ(t)max,(B)uΩ(t),(C)Ω,(D)duΩ(t)/dtmax。10.石英晶体振荡器的主要优点是(C)(A)容易起振(B)振幅稳定(C)频率稳定度高(D)减小谐波分量第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页二、填空题(共20分):1.单调谐放大器经过级联后一般会使电压增益变大(1分)、通频带变窄(1分)、选择性变好(1分)。2.正弦波振器的振荡平衡条件是A(ω0)F(ω0)=1(2分)和()(2分)。3.振幅解调方法可分为包络检波(1分)和同步检波(1分)两大类。4.已知调频信号(V),若调频灵敏度kf=104Hz/V,则调制信号uΩ(t)=0.2sin(2103t)(V)(2分),该调频波的最大频偏为fm=2103(Hz)(2分)。5.减少高频功放晶体管Pc的方法主要有:减少集电极电流的流通角(2分)和在集电极电流流通时集电极电压(2分)最小;6.已调波信号伏,则该信号为AM/调幅/幅度(1分)调制波,其载波频率为2106Hz(1分),调制信号为(1分)。三、综合题(共70分)1.变频器的非线性转移特性为设并且,试求:1)当时,对于(ωL−ωc)和(2ωL−ωc)的变频跨导;10%2)当时,对于(ωL−ωc)的变频跨导。5%第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页解:1)此时,,解一:对于(ωL−ωc)的变频跨导。。对于(2ωL−ωc)的变频跨导。。解二:对于(ωL−ωc)的变频跨导:。2)当,2.集电极调幅电路如下图所示,图中,设,集电极电压利用系数为95%,未调载波输出功率为2W,电路工作在临界状态。1)试求集电极等效负载。3%2)为了获得有效的调幅,放大器应工作在什么状态,如何调整电路参数(设,Vbb,Re不变),为什么?3%3)LC回路的中心频率和频带宽度如何选择?3%4)定性画出的波形图。3%第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页5)若调制度为50%,求。3%解:1)2)为了获得有效的调幅,放大器应工作在过压状态。这是因为放大器应工作在过压状态时,输出电压u0(t)的幅度随着Vcc(t)的变化,而作线性变化。应调整Vcc使其值减小,这样放大器进入过压状态。3)LC回路的中心频率应为ωc=1√LC,频带宽度应为B=2Ω。4)波形为调幅波即可。5),3.电路如下图所示,以该电路为核心器件,在此基础上你认为可以构成那些功能电路,分别作图说明(3种以上)。10%解:1)比例鉴频器,2)混频器,3)调制器,4)同步检波器,5)鉴相器。.4.检波电路如下图所示,其中us(t)=0.8(1+0.5cosΩt)cosωst(V),设Rd=125Ω,F=5kHz,fs=465kHz。试计算:第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页1)输入电阻Ri;3%2)检验有无惰性失真;5%3)画出B点的波形;2%4)该电路(不考虑10uF、10K的支路)能否用于FM的解调器中?请举一例...
