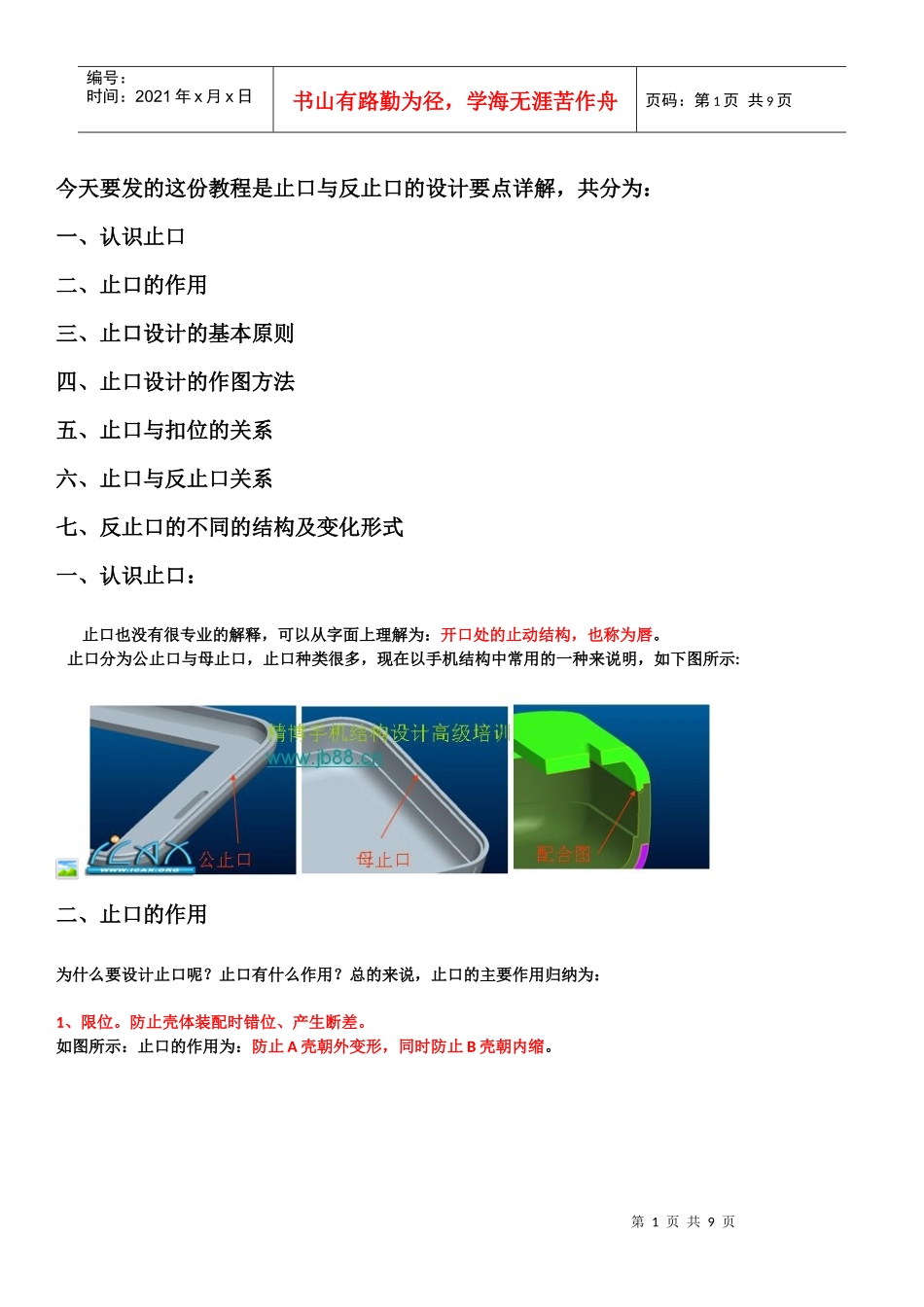

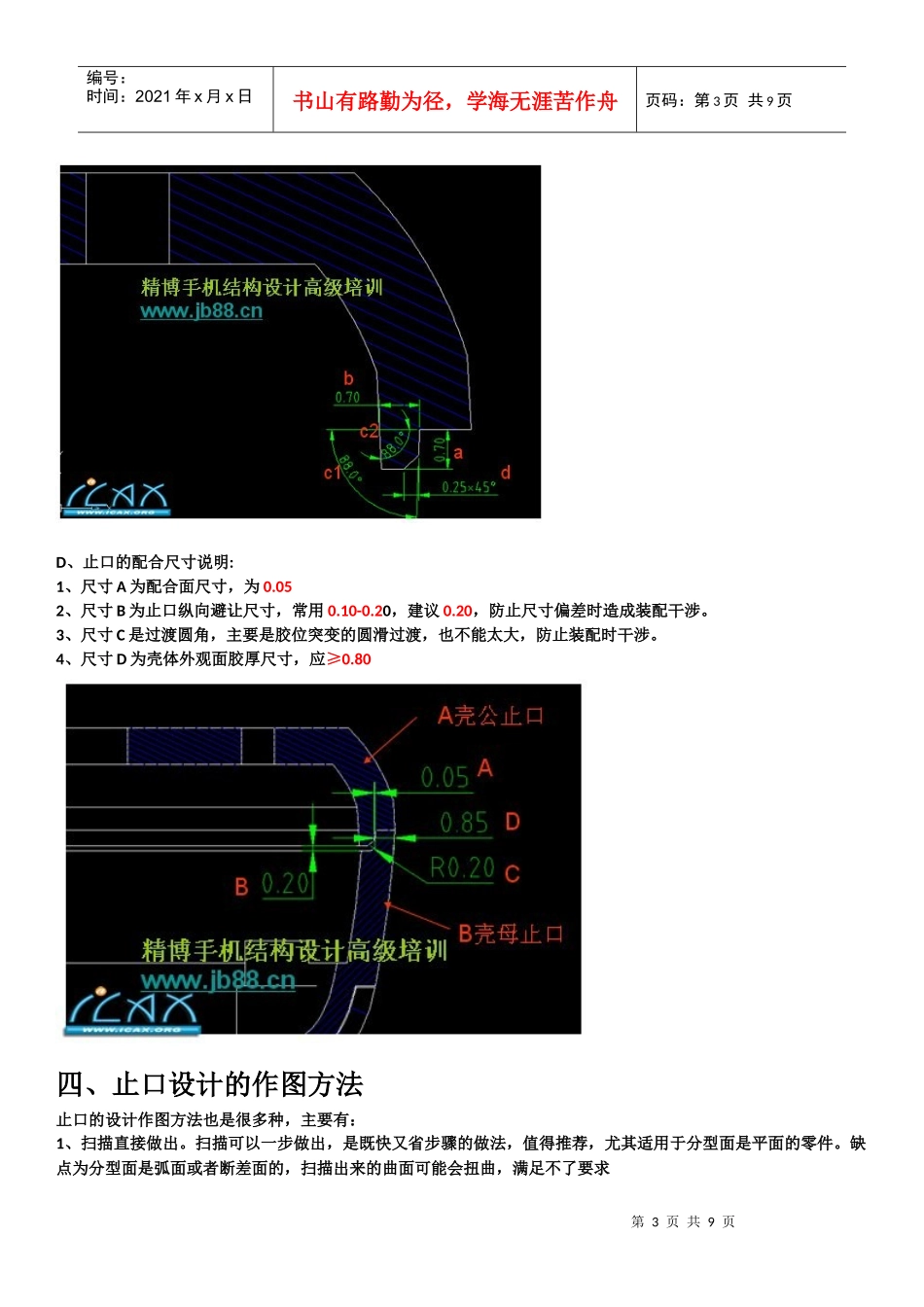

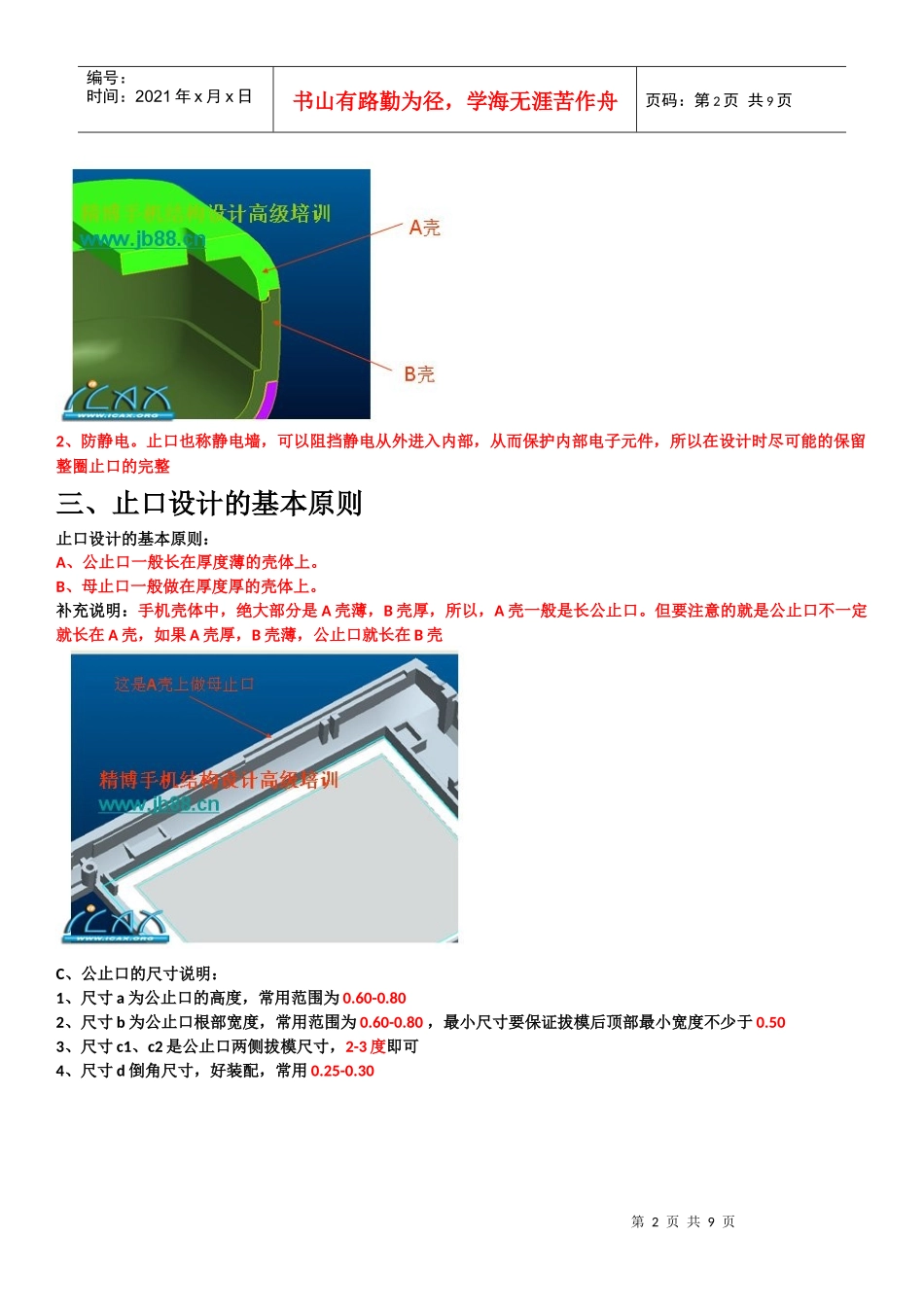

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页今天要发的这份教程是止口与反止口的设计要点详解，共分为：一、认识止口二、止口的作用三、止口设计的基本原则四、止口设计的作图方法五、止口与扣位的关系六、止口与反止口关系七、反止口的不同的结构及变化形式一、认识止口：止口也没有很专业的解释，可以从字面上理解为：开口处的止动结构，也称为唇。止口分为公止口与母止口，止口种类很多，现在以手机结构中常用的一种来说明，如下图所示:二、止口的作用为什么要设计止口呢？止口有什么作用？总的来说，止口的主要作用归纳为：1、限位。防止壳体装配时错位、产生断差。如图所示：止口的作用为：防止A壳朝外变形，同时防止B壳朝内缩。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页2、防静电。止口也称静电墙，可以阻挡静电从外进入内部，从而保护内部电子元件，所以在设计时尽可能的保留整圈止口的完整三、止口设计的基本原则止口设计的基本原则：A、公止口一般长在厚度薄的壳体上。B、母止口一般做在厚度厚的壳体上。补充说明：手机壳体中，绝大部分是A壳薄，B壳厚，所以，A壳一般是长公止口。但要注意的就是公止口不一定就长在A壳，如果A壳厚，B壳薄，公止口就长在B壳C、公止口的尺寸说明：1、尺寸a为公止口的高度，常用范围为0.60-0.802、尺寸b为公止口根部宽度，常用范围为0.60-0.80，最小尺寸要保证拔模后顶部最小宽度不少于0.503、尺寸c1、c2是公止口两侧拔模尺寸，2-3度即可4、尺寸d倒角尺寸，好装配，常用0.25-0.30第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页D、止口的配合尺寸说明:1、尺寸A为配合面尺寸，为0.052、尺寸B为止口纵向避让尺寸，常用0.10-0.20，建议0.20，防止尺寸偏差时造成装配干涉。3、尺寸C是过渡圆角，主要是胶位突变的圆滑过渡，也不能太大，防止装配时干涉。4、尺寸D为壳体外观面胶厚尺寸，应≥0.80四、止口设计的作图方法止口的设计作图方法也是很多种，主要有：1、扫描直接做出。扫描可以一步做出，是既快又省步骤的做法，值得推荐，尤其适用于分型面是平面的零件。缺点为分型面是弧面或者断差面的，扫描出来的曲面可能会扭曲，满足不了要求第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页2、用“唇”命令。Proe中的“唇”命令是用来做止口的，比较方便，一个命令就可以做出来。缺点是容易失败。3、先拉伸、再拔模。这也是很常用的一种做止口的方法，尤其适用于不便于沿边扫描时，这种方法的好处就体现出来了第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页4、曲面偏移命令。这种方法明显的缺陷就是步骤多，麻烦。适合于分型面是弧面或者断差面时，又不能用以上方法作止口时，可采用。五、止口与扣位的关系A、扣位分公扣与母扣，与止口的关系为：正常布扣方法：母扣布在公止口的壳上，同理，公扣就布在母止口的壳上第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页B、反扣：母扣布在母止口的那一侧，就叫反扣。做反扣时要注意，要把公扣两侧的公止口单边切掉至少6MM，否则扣位不能变形，成了死扣六、止口与反止口关系A、止口与反止口息息相关，配合使用。反止口的作用与止口相反，如下图所示：反止口是防止B壳朝外变形，同时防止A壳朝内缩。B、反止口是做在母止口的那个壳上。C、设计反止口时要注意离公扣单边8.0MM，至少6.0MM，因为扣位要变形。反止口与止口的配合尺寸如下图：第7页共9页第6页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共9页D、反止口与止口的配合尺寸如下图：1、尺寸A1为配合面尺寸，为0.10，最大不超过0.152、尺寸B1为反止口高度，应B1≥0.60，建议0.803、尺寸C1为反止口纵向长度，应C1≥1.00，不要太小，否则反止口没有强度，易断七、反止口的不同的结构及变化形式A、标准反止口第8页共9页第7页共9页编号：...
