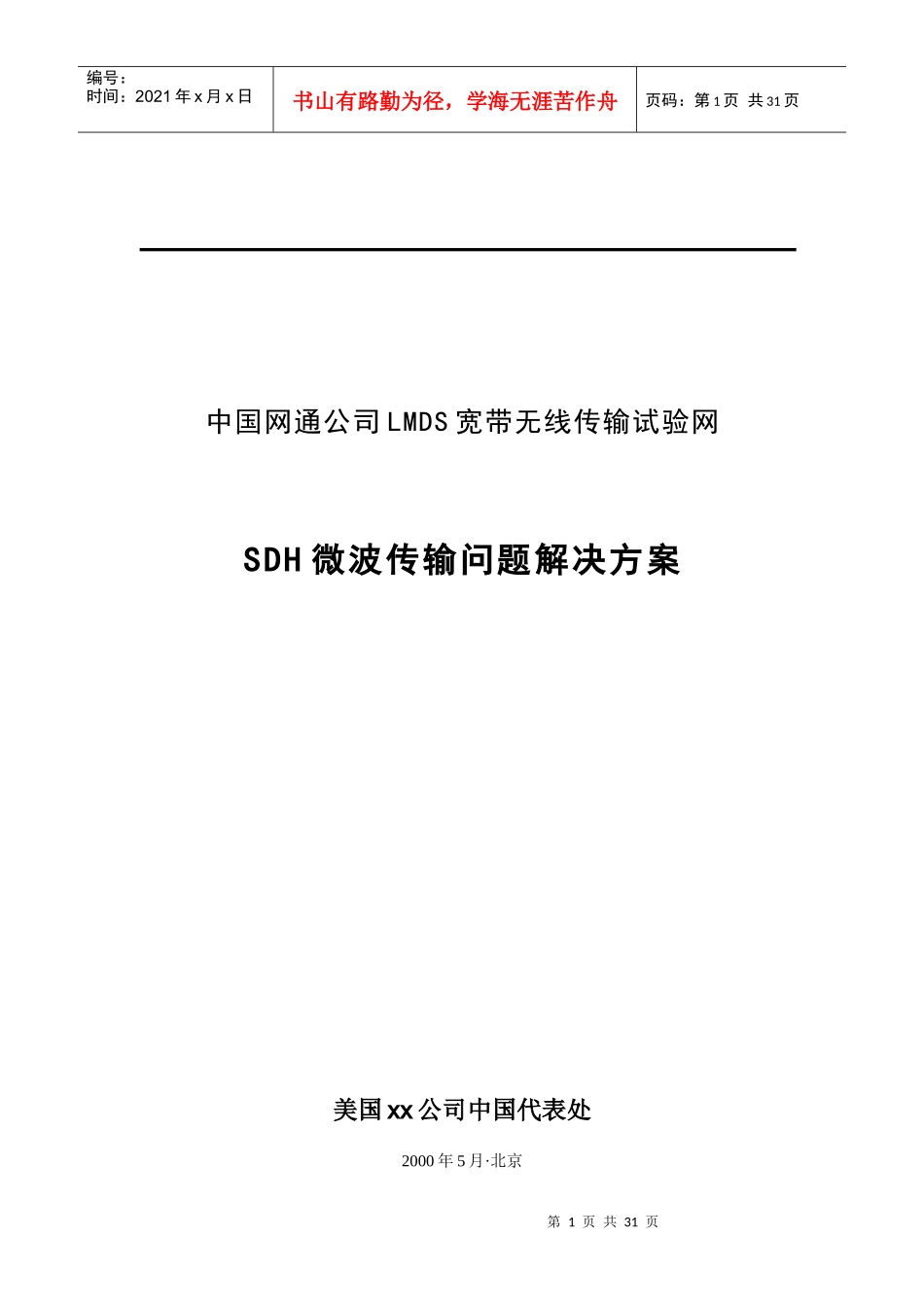

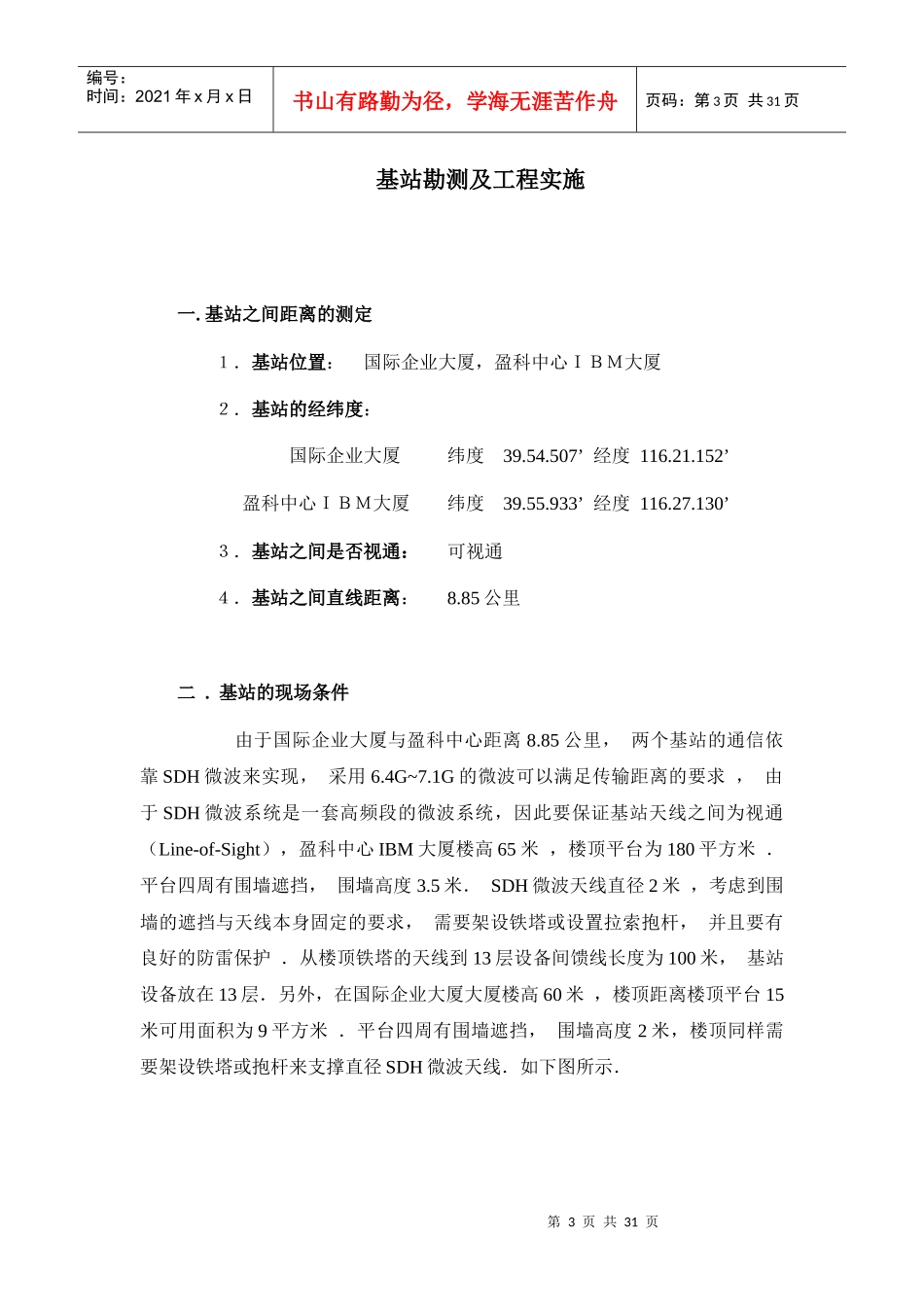

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页中国网通公司LMDS宽带无线传输试验网SDH微波传输问题解决方案美国xx公司中国代表处2000年5月·北京第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页前言本次试验网设定了两个基站来测试XX公司的ＬＭＤＳ系统，基站一的位置定于国际企业大厦，另外一个基站位置在盈科中心ＩＢＭ大厦．基站之间以ＳＤＨ微波进行通信，为了顺利的开展ＬＭＤＳ试验特对原计划的方案进行补充说明．建议方案一:基站位置:盈科中心，国企传输设备:SDH155M微波设备传输频率:6.4G~7.1G微波供货周期：SＤＨ6.4G~7.1G微波天线为现货，天线直径2米．室内单元IＤＵ及室外单元ＯＵＤ为现货．高鸿负责提供ＡＴＭ交换机设备接口说明：SDH微波设备可提供STM-1或OC-3的接口高鸿ATM交换机有OC-3和STM-1的接口与SDH微波设备相接工作规划：采用SDH微波建立起通信链路，传输速率155Ｍ，SＤＨ微波频率6.4Ｇ~7.1G，两端基站与高鸿８００系列ATM交换机进行连接．实现互通，进行两基站的ＬＭＤＳ系统联调．第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页基站勘测及工程实施一.基站之间距离的测定１．基站位置：国际企业大厦，盈科中心ＩＢＭ大厦２．基站的经纬度：国际企业大厦纬度39.54.507’经度116.21.152’盈科中心ＩＢＭ大厦纬度39.55.933’经度116.27.130’３．基站之间是否视通：可视通４．基站之间直线距离：8.85公里二.基站的现场条件由于国际企业大厦与盈科中心距离8.85公里，两个基站的通信依靠SDH微波来实现，采用6.4G~7.1G的微波可以满足传输距离的要求，由于SDH微波系统是一套高频段的微波系统，因此要保证基站天线之间为视通（Line-of-Sight），盈科中心IBM大厦楼高65米，楼顶平台为180平方米．平台四周有围墙遮挡，围墙高度3.5米．SDH微波天线直径2米，考虑到围墙的遮挡与天线本身固定的要求，需要架设铁塔或设置拉索抱杆，并且要有良好的防雷保护．从楼顶铁塔的天线到13层设备间馈线长度为100米，基站设备放在13层．另外，在国际企业大厦大厦楼高60米，楼顶距离楼顶平台15米可用面积为9平方米．平台四周有围墙遮挡，围墙高度2米，楼顶同样需要架设铁塔或抱杆来支撑直径SDH微波天线．如下图所示．第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页●铁塔位置及尺寸:盈科中心与国际企业大厦各安装铁塔一架,铁塔放置于大楼的顶层中央，基座尺寸为3乘4米，铁塔高度6米，材质为Q235等边角钢，镀锌防腐处理，自重1000公斤，可抗风速35M/S，在塔的4.5米处设置八角工作台一个放置2米微波天线．铁塔上设置抱杆放置LMDS系统的扇区天线和SDH微波天线．(也可采用抱杆拉索式)●SDH微波的天馈线系统天线本工程各站每套设备收发采用一副或两副天线，本工程所提供的天线均为高性能天线。频段：SDH：6.4—7.1GHz2)极化：单极化3）调整方位：0挂式天线：水平方向450第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页垂直方向504）环境条件工作温度：-40--+550C裹冰：100mm风荷：在风速55m/s下，不产生塑性变形，在风速35m/s条件下正常工作。6）最大倾角：风速为30m/h时0.107）过压：70Kpa8）所有高性能天线均能提供天线罩。法兰盘：符合ICF标准表1本建议所用天线电气性能尺寸型号增益半功率角驻波比前后比低中高1.2米WTG12-64D35.536.036.42.531.1059WTG12-82D37.637.938.22.071.1060尺寸型号增益半功率角驻波比前后比低中高1.6米WTG16-82D40.240.540.81.521.10632.0米WTG20-64D40.040.540.81.551.0863WTG20-82D42.142.442.71.241.08653.2米WTG32-82D46.246.546.70.791.0869表2本建议所用天线机械性能天线型号调整范围抗风能力工作温度垂直水平工作风速极限风速WTG12-64D±50±450110km/h200km/h-550C~700CWTG12-82D±50±450110km/h200km/h-550C~700CWTG16-82D±50±450110km/h200km/h-550C~700C第6页共31页第5页共31页编号：时间：2...
