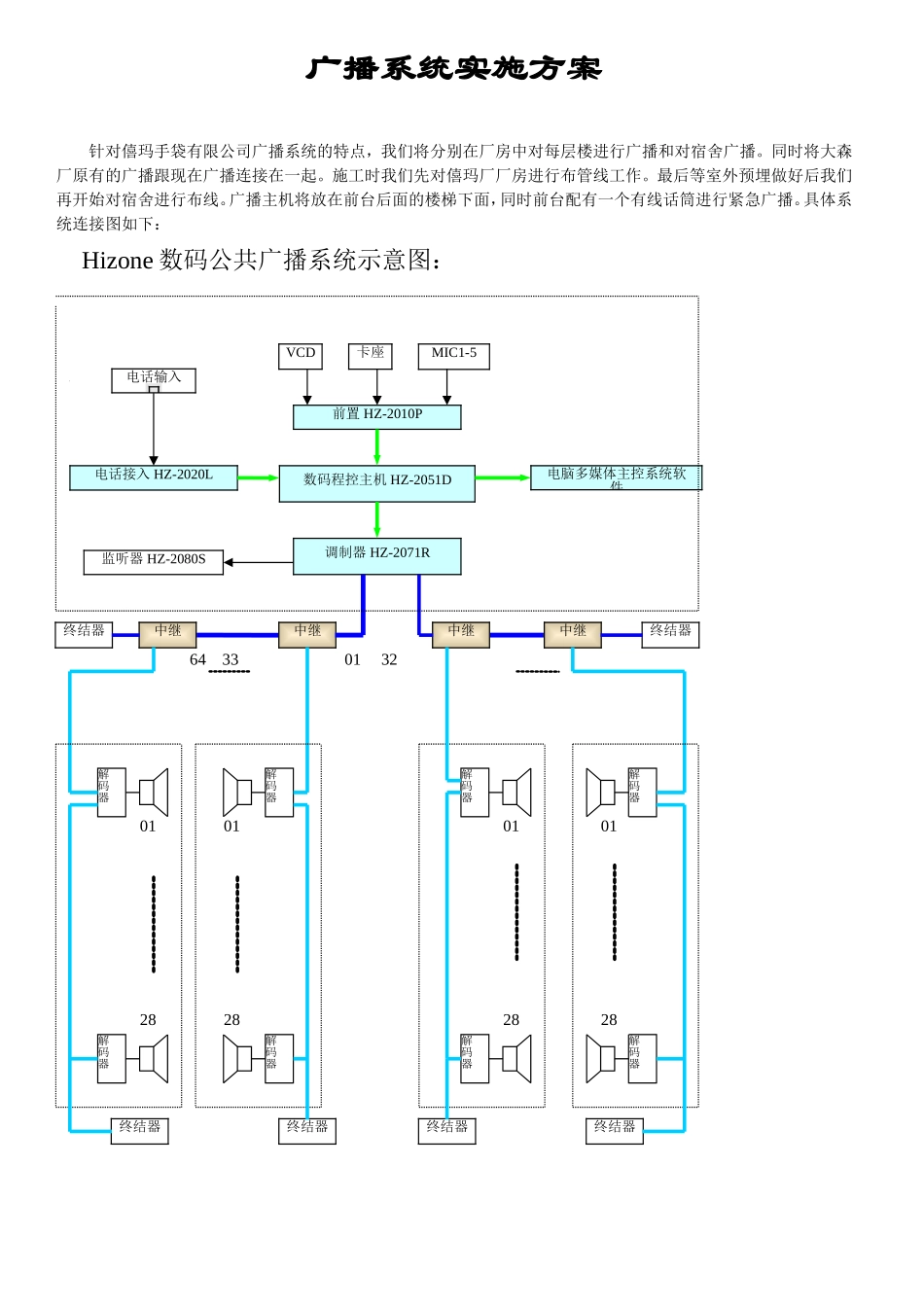

广播系统实施方案针对僖玛手袋有限公司广播系统的特点，我们将分别在厂房中对每层楼进行广播和对宿舍广播。同时将大森厂原有的广播跟现在广播连接在一起。施工时我们先对僖玛厂厂房进行布管线工作。最后等室外预埋做好后我们再开始对宿舍进行布线。广播主机将放在前台后面的楼梯下面，同时前台配有一个有线话筒进行紧急广播。具体系统连接图如下：Hizone数码公共广播系统示意图：64330132数码程控主机HZ-2051D前置HZ-2010P调制器HZ-2071R监听器HZ-2080S电话接入HZ-2020L电脑多媒体主控系统软件VCDMIC1-5卡座电话输入口中继终结器终结器中继中继中继终结器终结器终结器终结器解码器解码器解码器解码器解码器解码器01280128解码器解码器01280128软件操作如下：一．登录/启动登录界面：帐户：123密码：123启动界面：二．主操作界面界面分三个功能区：1）多媒体工作区及信息显示区可以播放mp3,avi等Windows系统声音格式并可以手动调节声卡的音量大小“CD”可以播放CD“TEST”测试广播调节声卡音量2）功能按键区（停止定时）系统设置：主要是系统的基本参数设置录音回放：系统在开始广播的同时就开始录音，并形成成文件保存下来。系统锁：可以锁定系统的操作界面手动检测：手动检测设备故障日志：系统在进行广播的同时有日志进行记录隐藏：隐藏系统的操作界面到任务栏中停止定时：可以停止定时广播3）广播操作区：主要的广播功能操作及显示界面，其中按功能分5个部分（a）独立广播操作区其中1到30是指相对的广播扩音单元，用鼠标点击将会变颜色（表示打开这个单元）如果恢复到原来的颜色（表示关闭这个单元）（图：B_1）每个单元的基本资料，可以用鼠标点击右键会出现对话框进行基本资料写入。（图:B_2）图:B_1图:B_2(b)分组广播分组广播，是将几个扩音单元组合起来一起播放，本系统一次可以同时播放4个组，每个组的包含内容可以通过系统的设置进行设置，本系统总共可以分48个组，每个组可以容纳80个扩音单元，系统的分组是采用地址的形式，将每个扩音单元的地址写入每个组中。本系统有独立的设置可以进行分组设置，并且还可以随时修改。（可见图C_2）点击鼠标右键可以进行组的基本资料建立（图C_3）图C_1图C_2(c)快速广播点击鼠标右键可以弹出菜单窗口，进行设置快速键(d)全体广播所有扩音单元一起广播(图D_1)点击鼠标右键可以设置音频矩阵的输入及输出通道，选择播放不同的音乐源（图D_2）可以选择8路不同的音乐源输入(e)紧急铃声播放（点鼠标右键可以设置紧急铃声）（f）音频矩阵多路音乐源的选择与切换音频矩阵的方法：先用鼠标点击一下输入的通道，输入的通道会显示成绿色，然后用鼠标点击一下输出的通道，如果成功的话，则全部变成黄色，并且通道上的灯也会变成红色。音频矩阵向应的通道会有相同的显示，表示通道已经音频矩阵打开；如果需要停止的话，先用鼠标点击一下已经变成黄色的输入通道，然后用鼠标点击一下输出通道，如果成功的话，输入和输出通道则变回原来的颜色，同时通道上的灯也会复原。音频矩阵允许同时打开多路输入输出，即在打开一路输入和输出后，再按相同的方法打开另一路不同的输入及输出，也可以打开同一路输入，多路输出。图E_1图E_2(g)电源管理器（可以控制电源管理器的8路电源输出）(h)解码器设备的工作状态的监视1-30的数字是指解码器的ID及地址图中1是绿色的表示1号解码器正处于工作状态图中橙色是表示1号解码器处于空闲状态图中红色表示1号解码器有故障(i)远程麦克风呼叫站鼠标右键可以设置麦克风的地址及选择音频矩阵的输入输出端口系统容量显示，当磁盘的空间小于500MB是，会显示成红色。提示用户进行磁盘备份工作三．系统参数设置（1）基本参数设置主要在设备选择，如果系统配备有响应的设备请打上，否则可以取消。本系统的分组就是在这里实现的，只要把解码器的地址写入保存就可以了，不过要注意的是程控主机要打开并将通讯线接入电脑所需要的串口。注意：解码器地址表：系统使用前一定要将所有解码器的地址写入地址表中，否则系统工作会不正常。本系统是采用Rs232通讯，需要设置各串口的功能。主机一般需要设置成第一个串口解码器需要设置成第二个...
