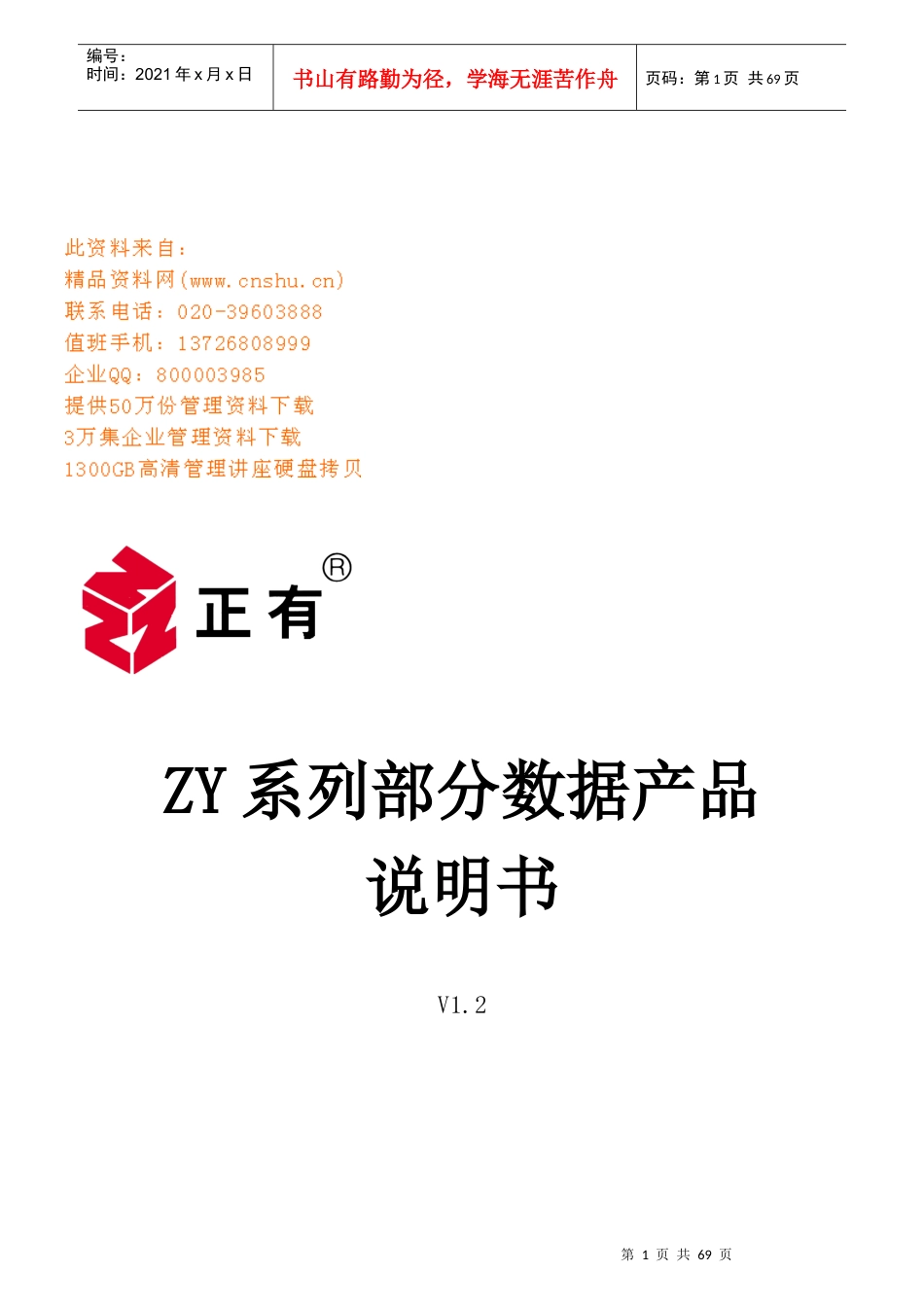

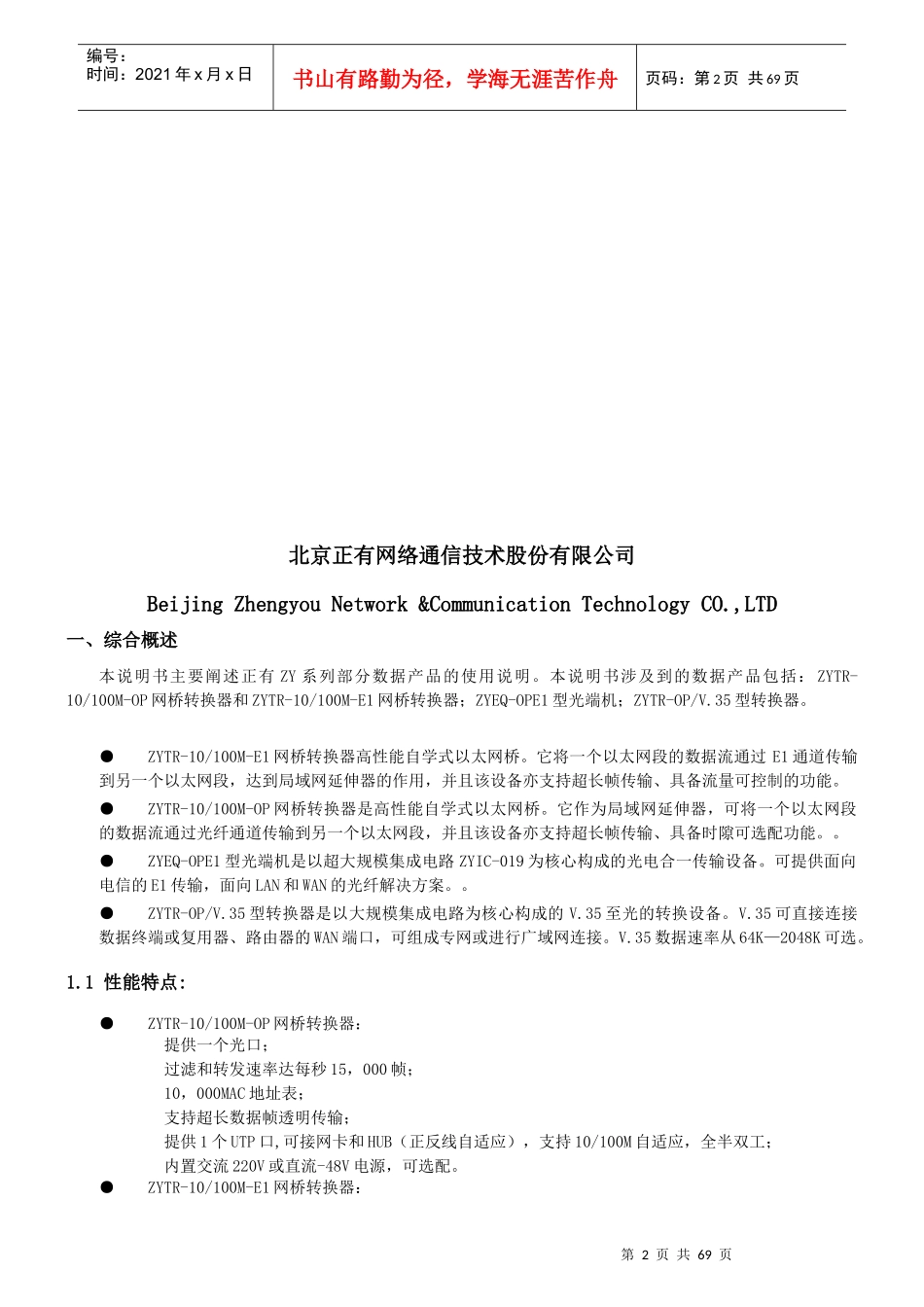

第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共69页ZY系列部分数据产品说明书V1.2第2页共69页第1页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共69页北京正有网络通信技术股份有限公司BeijingZhengyouNetwork&CommunicationTechnologyCO.,LTD一、综合概述本说明书主要阐述正有ZY系列部分数据产品的使用说明。本说明书涉及到的数据产品包括：ZYTR-10/100M-OP网桥转换器和ZYTR-10/100M-E1网桥转换器；ZYEQ-OPE1型光端机；ZYTR-OP/V.35型转换器。●ZYTR-10/100M-E1网桥转换器高性能自学式以太网桥。它将一个以太网段的数据流通过E1通道传输到另一个以太网段，达到局域网延伸器的作用，并且该设备亦支持超长帧传输、具备流量可控制的功能。●ZYTR-10/100M-OP网桥转换器是高性能自学式以太网桥。它作为局域网延伸器，可将一个以太网段的数据流通过光纤通道传输到另一个以太网段，并且该设备亦支持超长帧传输、具备时隙可选配功能。。●ZYEQ-OPE1型光端机是以超大规模集成电路ZYIC-019为核心构成的光电合一传输设备。可提供面向电信的E1传输，面向LAN和WAN的光纤解决方案。。●ZYTR-OP/V.35型转换器是以大规模集成电路为核心构成的V.35至光的转换设备。V.35可直接连接数据终端或复用器、路由器的WAN端口，可组成专网或进行广域网连接。V.35数据速率从64K—2048K可选。1.1性能特点:●ZYTR-10/100M-OP网桥转换器：提供一个光口；过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口,可接网卡和HUB（正反线自适应），支持10/100M自适应，全半双工；内置交流220V或直流-48V电源，可选配。●ZYTR-10/100M-E1网桥转换器：第3页共69页第2页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共69页提供一个E1口；流量可选，过滤和转发速率达每秒15，000帧；10，000MAC地址表；支持超长数据帧透明传输；提供1个UTP口（正反线自适应），支持10/100M自适应，全半双工；●ZYEQ-OPE1型光端机：提供一个光口和一个E1口；功耗低，可靠性高；提供E1远端环回测试功能；采用收发一体光器件。●ZYTR-OP/V.35型转换器：提供一个光口和一个V.35口；集成度高，光电合一，工作稳定可靠，功耗低；时钟可选主时钟、外时钟、接收恢复时钟；V．35速率可选从64K－2048K速率可选；电源220V（AC）或-48V（DC）可选。1.2外形尺寸:ZYTR-10/100M-OP网桥转换器：220×140×39（mm）ZYTR-10/100M-E1网桥转换器：220×140×39（mm）ZYEQ-OPE1型光端机：150×100×32（mm）ZYTR-OP/V.35型转换器：150×100×32（mm）二、技术参数2.1ZYTR-10/100M-OP的光口技术指标：线路码型：CMI线路码速：4.096Mb/s发送光功率：0～―13dBm接收光灵敏度：优于―38dBm光纤：单模，1.3μm，FC、SC型可选2.2ZYTR-10/100M-OPUTP口技术指标：速率10M/100M全/半双工接口方式RJ-45接口接口阻抗100Ω输出电平2V—2.8V输入电平350mV/min连接距离100米/350英尺双绞线cat.5UTP符合IEEE802.3协议标准。10/100M-E1通过双绞线与交换机/HUB或网卡连接，自适应水平或交叉双绞线。2.3ZYTR-10/100M-E1的E1口技术指标：接口速率：2048Kb/s，容差±50ppm第4页共69页第3页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共69页接口码型：HDB3接口阻抗：75Ω（BNC接头）和120Ω（RJ-45接头）可选120Ω口线序:120RJ-45插针定义数字接口电气特性:符合ITU—TG.703建议抖动转移特性:符合ITU—TG.823建议输入抖动容限:符合ITU—TG.823建议2.4ZYTR-10/100M-E1UTP口技术指标：速率10M/100M/全/半双工接口方式RJ-45接口接口阻抗100Ω输出电平2V—2.8V输入电平350Mv/min符合IEEE802.3协议标准。10/100M-E1通过双绞线与交换机/HUB或网卡连接，自适应水平或交叉双绞线。2.5ZYEQ-OPE1的E1口技术指标：标称速率：2048Kb/s，容差±50ppm接口码型：HDB3接口阻抗：75欧姆（BNC）或120欧姆（RJ-45接头）120RJ-45插针定义数字接口电气特性：符合ITU—TG.703建议抖动转移特性：符合ITU—TG.823建议输入抖动容限：符合ITU—...
