[学士]某24米跨钢结构厂房课程设计VIP免费

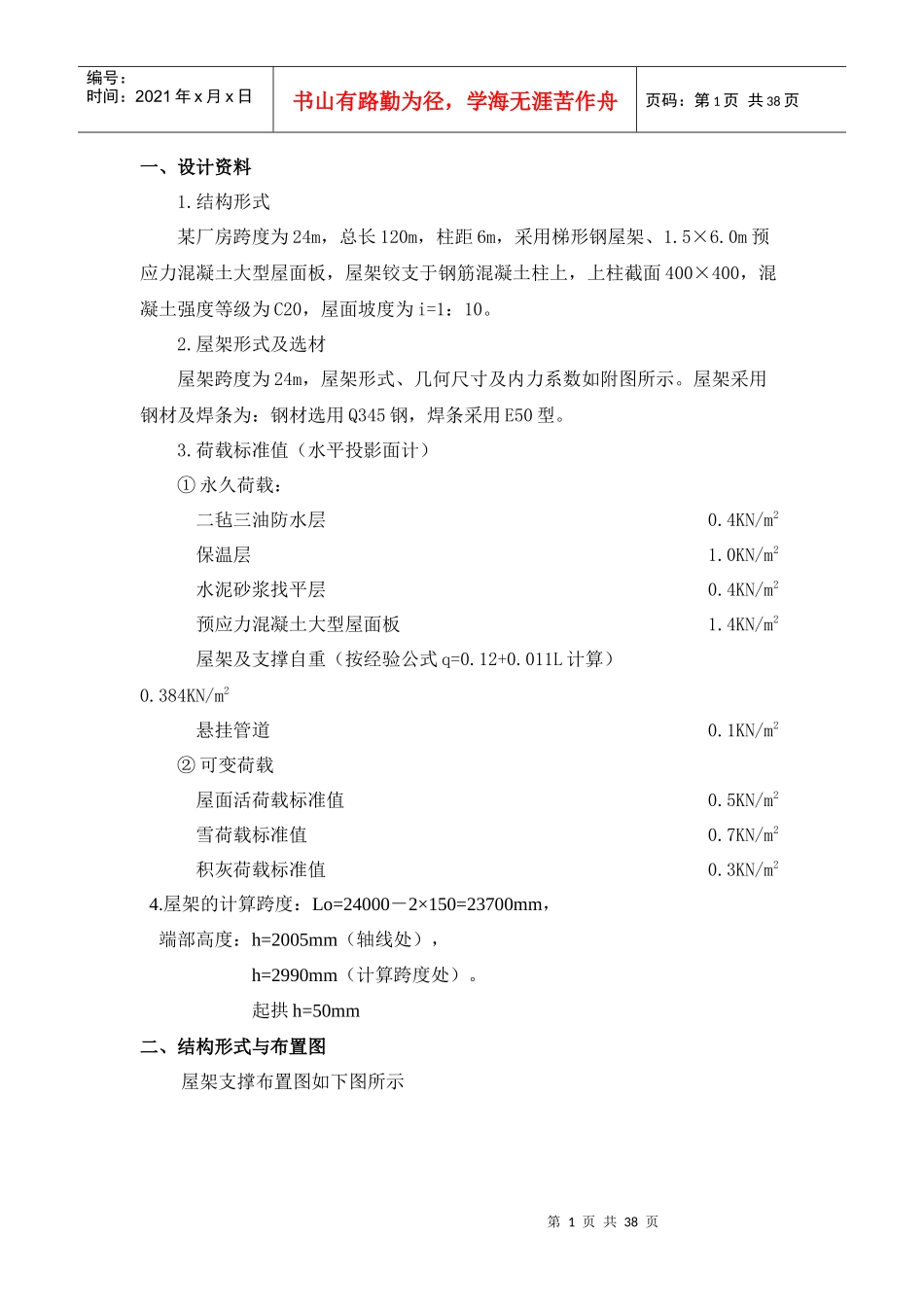

[学士]某24米跨钢结构厂房课程设计_第1页
1/38

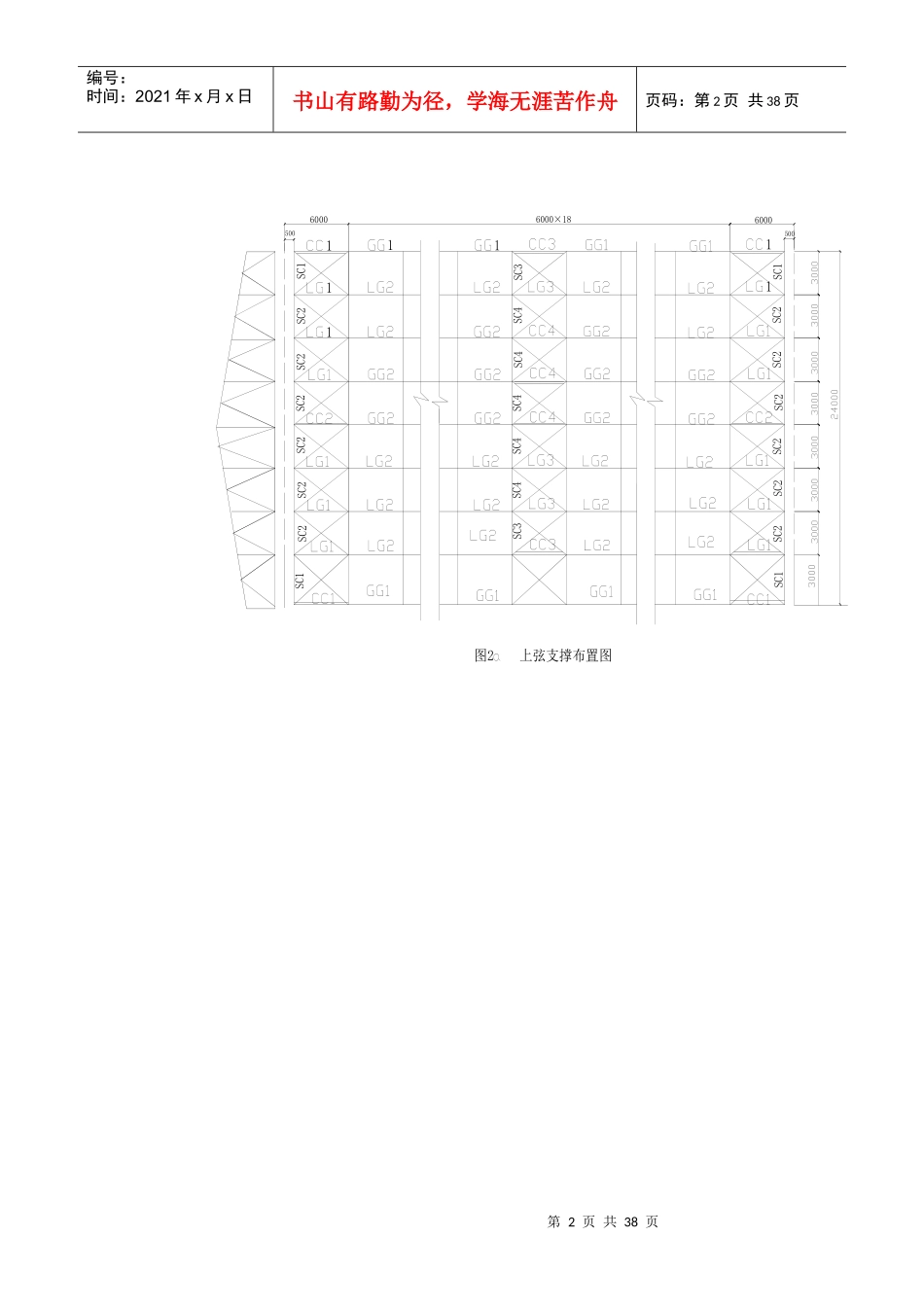

[学士]某24米跨钢结构厂房课程设计_第2页
2/38

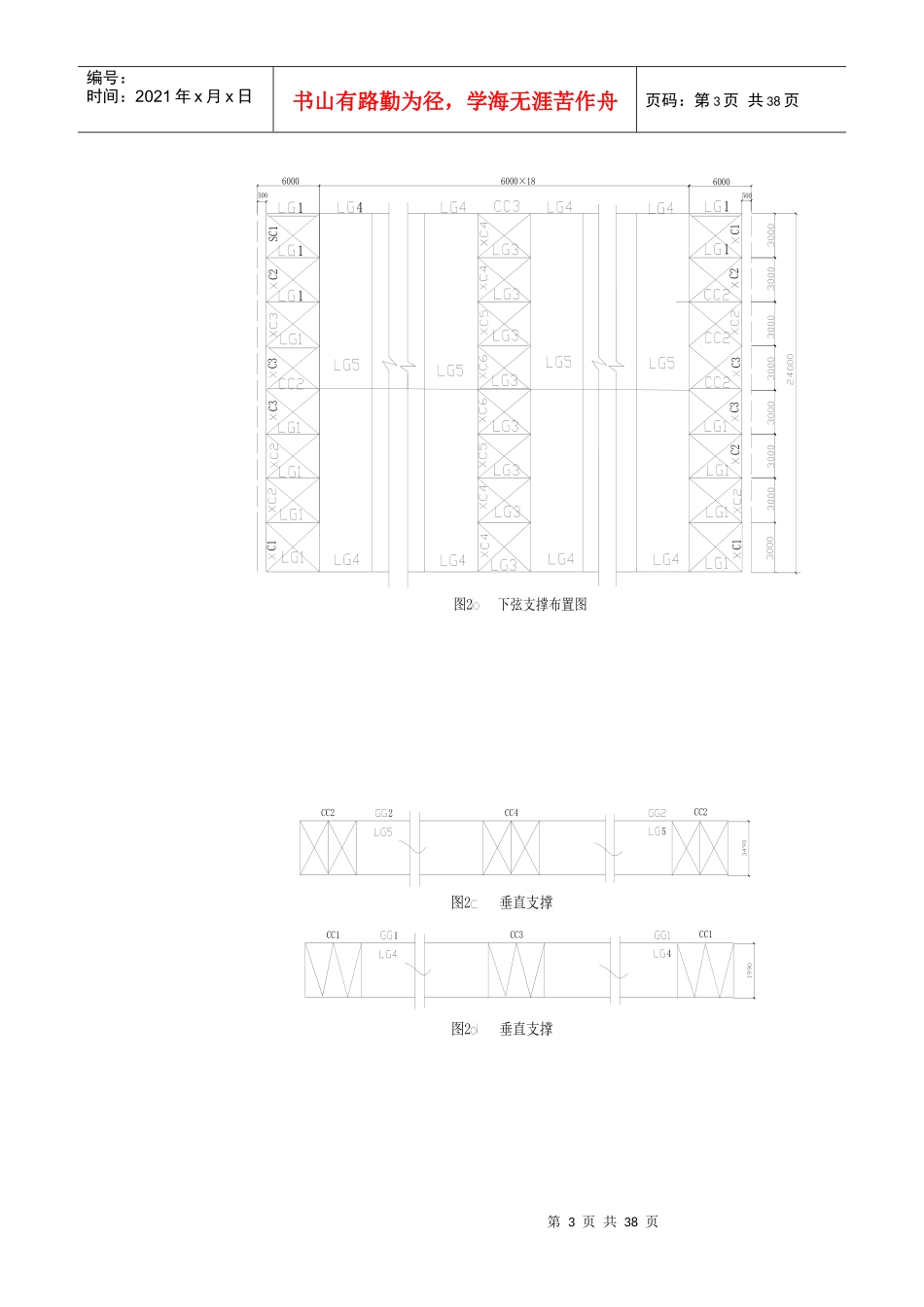

[学士]某24米跨钢结构厂房课程设计_第3页
3/38
第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共38页一、设计资料1.结构形式某厂房跨度为24m,总长120m,柱距6m,采用梯形钢屋架、1.5×6.0m预应力混凝土大型屋面板,屋架铰支于钢筋混凝土柱上,上柱截面400×400,混凝土强度等级为C20,屋面坡度为i=1:10。2.屋架形式及选材屋架跨度为24m,屋架形式、几何尺寸及内力系数如附图所示。屋架采用钢材及焊条为:钢材选用Q345钢,焊条采用E50型。3.荷载标准值(水平投影面计)①永久荷载:二毡三油防水层0.4KN/m2保温层1.0KN/m2水泥砂浆找平层0.4KN/m2预应力混凝土大型屋面板1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L计算)0.384KN/m2悬挂管道0.1KN/m2②可变荷载屋面活荷载标准值0.5KN/m2雪荷载标准值0.7KN/m2积灰荷载标准值0.3KN/m24.屋架的计算跨度:Lo=24000-2×150=23700mm,端部高度:h=2005mm(轴线处),h=2990mm(计算跨度处)。起拱h=50mm二、结构形式与布置图屋架支撑布置图如下图所示第2页共38页第1页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共38页SC2SC2SC2SC2SC2SC1SC3SC4SC4SC4SC4SC4SC3SC1SC2SC2SC2SC2SC2SC2SC2SC1图2上弦支撑布置图50050060006000×1860001111111SC1第3页共38页第2页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共38页C3C1C2C3C2C1C1C3C3C2SC111114160006000×186000500500图2下弦支撑布置图CC22CC4CC25图2垂直支撑图2垂直支撑4CC1CC31CC1第4页共38页第3页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共38页图一:24m跨屋架(几何尺寸)图二:24m跨屋架全跨单位荷载作用下各杆的内力值图三:24m跨屋架半跨单位荷载作用下各杆的内力值三、荷载与内力计算1.荷载计算第5页共38页第4页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共38页永久荷载标准值:二毡三油(上铺绿豆砂)防水层0.4KN/m2水泥砂浆找平层0.4KN/m2保温层1.0KN/m2预应力混凝土大型屋面板1.4KN/m2屋架及支撑自重(按经验公式q=0.12+0.011L计算)0.384KN/m2悬挂管道0.1KN/m2_________________________________________________________________总计:3.684KN/m2可变荷载标准值:笔下文学www.ikdzs.com雪荷载0.7KN/m2大于屋面活荷载标准值0.5KN/m2,取0.7KN/m2积灰荷载标准值0.3KN/m2_______________________________________________________________总计1.0KN/m2永久荷载设计值:1.35×3.684=4.973KN/m2可变荷载设计值:1.4×1.0=1.4KN/m22.荷载组合设计屋架时,应考虑如下三种荷载组合:(1)全跨永久荷载+全跨可变荷载屋架上弦节点荷载F=(4.973+1.4)×1.5×6=57.361KN(2)全跨永久荷载+半跨可变荷载屋架上弦节点荷载F1=4.973×1.5×6=44.757KNF2=1.4×1.5×6=12.6KN(3)全跨屋架和支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载F3=0.384×1.35×1.5×6=4.667KNF4=(1.4×1.35+1.4×0.7)×1.5×6=25.83KN第6页共38页第5页共38页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共38页3.内力计算本设计采用图解法计算杆件在单位节点力作用下各杆件的内力系数。表一:屋架杆件内力组合表杆件名称内力系数(F=1)第一种组合F×①第二种组合第三种组合计算杆件内力/KN全跨①左半全跨②右半全跨③F1×+F①2×②F1×+F①2×③F3×+F①4×②F3×+F①4×③AB0.000.000.000.000.000.000.000.000.000上弦BCD-8.72-6.25-4.27-500.19-469.031-444.08-202.13-150.93-500.188DEF-13.53-9.04-4.49-776.09-719.466-662.136-296.65-179.03776.094FGH-15.26-9.17-6.09-875.33-798.534-759.726-308.08-228.42-875.329HI-14.71-7.38-7.38-843.78-751.363-751.363-259.28-259.17-843.78下弦AC4.733.841.25271.318260.0846227.450121.26254.3293271.317CE11.5383.53661.372616.8482560.526260.451144.91661.372EG14.659.345.31840.339773.3741722.596309.624205.426840.338GI15.178.446.73870.166785.3077763.7617288.804244.528870.166斜腹杆AB-8.8...
