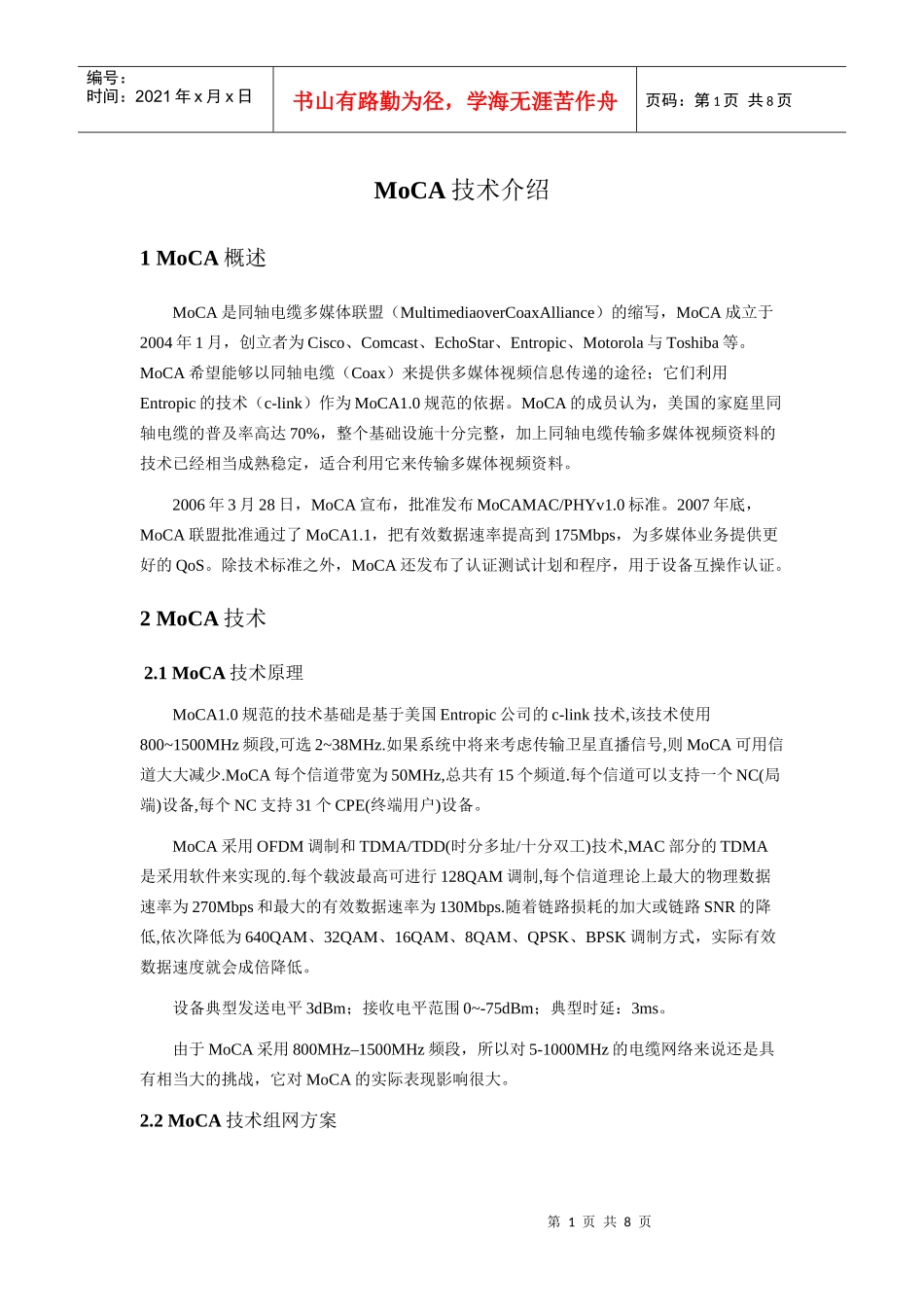

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页MoCA技术介绍1MoCA概述MoCA是同轴电缆多媒体联盟（MultimediaoverCoaxAlliance）的缩写，MoCA成立于2004年1月，创立者为Cisco、Comcast、EchoStar、Entropic、Motorola与Toshiba等。MoCA希望能够以同轴电缆（Coax）来提供多媒体视频信息传递的途径；它们利用Entropic的技术（c-link）作为MoCA1.0规范的依据。MoCA的成员认为，美国的家庭里同轴电缆的普及率高达70%，整个基础设施十分完整，加上同轴电缆传输多媒体视频资料的技术已经相当成熟稳定，适合利用它来传输多媒体视频资料。2006年3月28日，MoCA宣布，批准发布MoCAMAC/PHYv1.0标准。2007年底，MoCA联盟批准通过了MoCA1.1，把有效数据速率提高到175Mbps，为多媒体业务提供更好的QoS。除技术标准之外，MoCA还发布了认证测试计划和程序，用于设备互操作认证。2MoCA技术2.1MoCA技术原理MoCA1.0规范的技术基础是基于美国Entropic公司的c-link技术,该技术使用800~1500MHz频段,可选2~38MHz.如果系统中将来考虑传输卫星直播信号,则MoCA可用信道大大减少.MoCA每个信道带宽为50MHz,总共有15个频道.每个信道可以支持一个NC(局端)设备,每个NC支持31个CPE(终端用户)设备。MoCA采用OFDM调制和TDMA/TDD(时分多址/十分双工)技术,MAC部分的TDMA是采用软件来实现的.每个载波最高可进行128QAM调制,每个信道理论上最大的物理数据速率为270Mbps和最大的有效数据速率为130Mbps.随着链路损耗的加大或链路SNR的降低,依次降低为640QAM、32QAM、16QAM、8QAM、QPSK、BPSK调制方式，实际有效数据速度就会成倍降低。设备典型发送电平3dBm；接收电平范围0~-75dBm；典型时延：3ms。由于MoCA采用800MHz–1500MHz频段，所以对5-1000MHz的电缆网络来说还是具有相当大的挑战，它对MoCA的实际表现影响很大。2.2MoCA技术组网方案第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页在HFC最后几百米同轴网络中，利用MoCA方案进行双向网络改造，可获得用户带宽高、业务支持能力强、部署速度快、抗干扰能力优、后续扩容和升级兼容好等诸多优势。根据目前大多数城市分配网络采用小光机带组团方式，一般1-5栋楼，用户都在数百户。光站到用户终端采用无源同轴电缆分配网直接覆盖用户，无放大设备。在分配网上可快速实现双向网的覆盖。在小区光机交接箱铺设光传输设备和MoCA局端，向用户直接发放双向机顶盒和MoCA终端设备即可实现双向网络。可满足IPQAM的双向互动数字电视信息化的开展，也能满足IPTV系统所需的带宽和QoS要求。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页图一2.3MoCA技术参数序号参数/功能MOCA1EOC类型高频调制EOC2参考规范MOCA3设备采用芯片Entropic4工作频段800MHz-1500MHz5输出电平103.7107.36链路衰减10～7510～657上下行频段是否分离否8是否支持多频道工作是，4频道9每频道标称带宽50MHz10调制方式作OFDM子载波数量：25611MAC层最大传带宽120Mbps12Mac层数据宽（Mbps）包长1518B（下/上行）101.20/63.5213MAC层数据传输时延（ms）（下/上行）2.71/1.8514QOS8个802.1D优先级映射到2个或3个优先级5是否支持组播支持16是否支持VLAN是17单局端支持最大终端数3118中继方式调制中继无源桥接器19抗单频干扰能力（单位：dBmV）31第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页20备注1.较新的技术在VLAN和QoS等很多方面待完善；2.速率与接入节点数成反比节点越多速率越低。3.频率高损耗大降低了速率和传输距离。2.4MoCA技术优缺点2.4.1MoCA技术优势系统设备类型齐全，包括局端设备、终端设备、有源中继设备；系统工作于高频段，单信道支持31台终端，支持多信道工作，扩展性好，组网能力较强；系统数据传输能力较高，单信道最大传输能力达到125Mbps以上；通过软件实现DBA功能，能够设置每个终端的保证带宽和最大带宽，但误差较大；系统网管能力较强，支持SNMP网管；2.4.2MoCA技术劣势系统工作于高频段，链路衰减较大...
