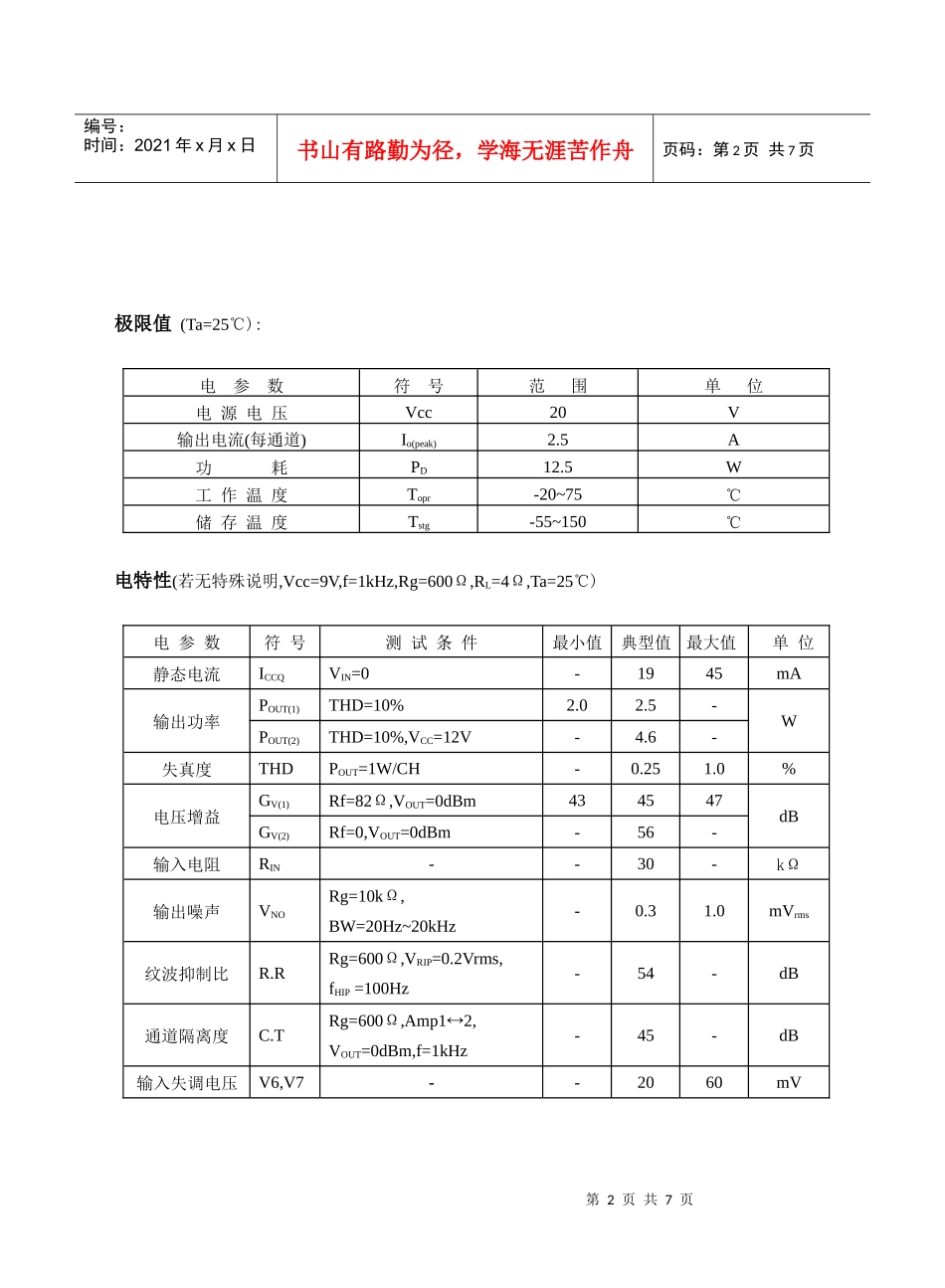

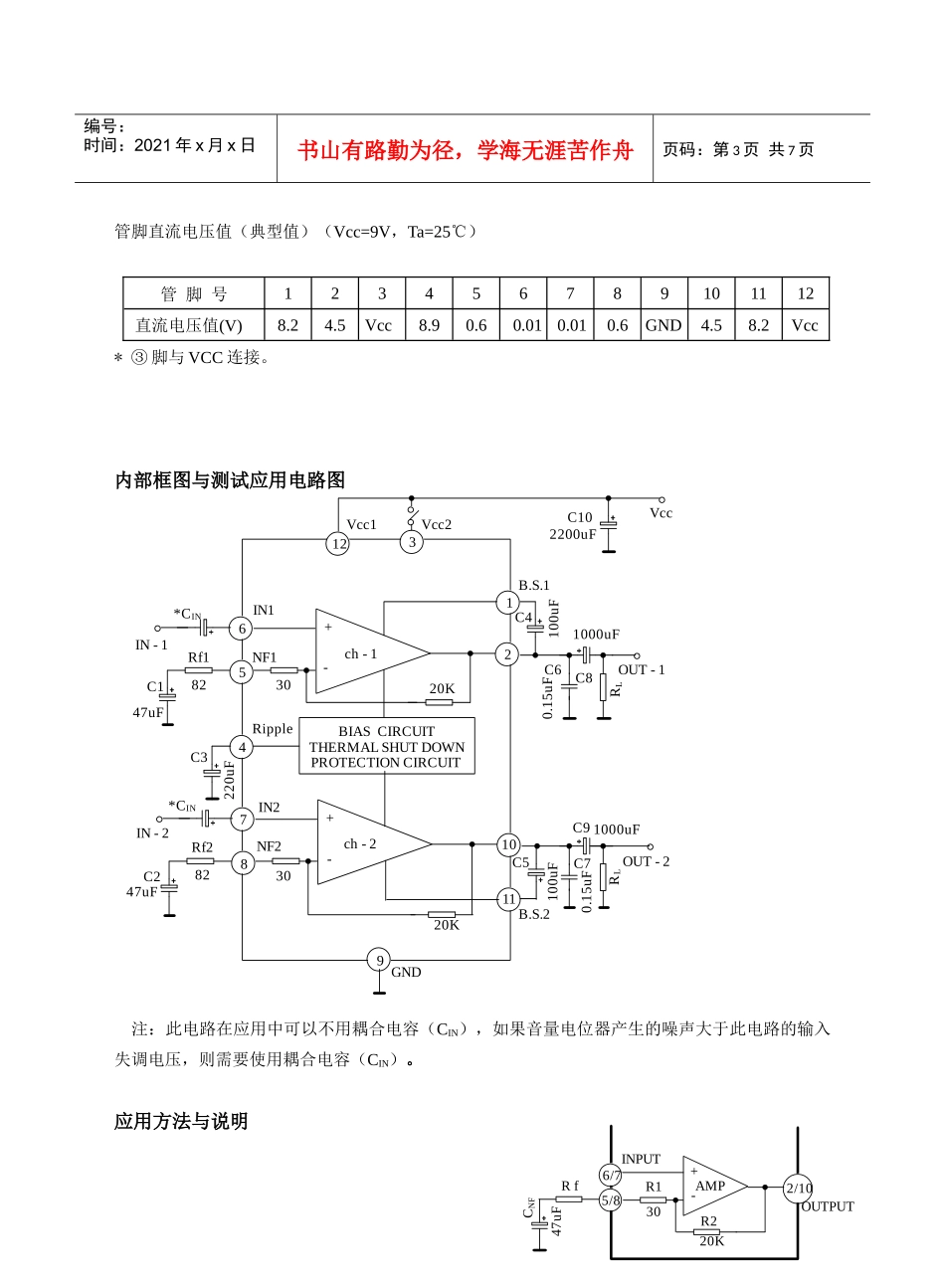

4.6W双路音频功率放大器D6282概述外形图D6282是双路音频功率放大集成电路，内置温度过热保护电路、功率调整开关。适用于便携式收录机作音频功率放大。该电路采用12脚单列直插封装。主要特点输出功率大POUT=2.5W/CH(典型)(Vcc=9V,RL=4Ω,f=1kHz,THD=10%)POUT=4.6W/CH(典型)(Vcc=12V,RL=4Ω,f=1kHz,THD=10%)开机噪音小；静态电流小；ICCQ=19mA(典型)(Vcc=9V,VIN=0)FSIP12软嵌位内置热保护电路最佳电源电压9V、12V工作电源电压范围：Vcc=6~15V引出端功能符号引出端序号功能符号引出端序号功能符号1自举1B.S.17输入2IN22输出1OUT-18反馈2NF23电源2VCC29功率地GND4纹波抑制Ripple10输出2OUT-25反馈1NF111自举2B.S.26输入1IN112电源1VCC1第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页极限值(Ta=25℃):电参数符号范围单位电源电压Vcc20V输出电流(每通道)Io(peak)2.5A功耗PD12.5W工作温度Topr-20~75℃储存温度Tstg-55~150℃电特性(若无特殊说明,Vcc=9V,f=1kHz,Rg=600Ω,RL=4Ω,Ta=25℃)电参数符号测试条件最小值典型值最大值单位静态电流ICCQVIN=0-1945mA输出功率POUT(1)THD=10%2.02.5-WPOUT(2)THD=10%,VCC=12V-4.6-失真度THDPOUT=1W/CH-0.251.0%电压增益GV(1)Rf=82Ω,VOUT=0dBm434547dBGV(2)Rf=0,VOUT=0dBm-56-输入电阻RIN--30-kΩ输出噪声VNORg=10kΩ,BW=20Hz~20kHz-0.31.0mVrms纹波抑制比R.RRg=600Ω,VRIP=0.2Vrms,fHIP=100Hz-54-dB通道隔离度C.TRg=600Ω,Amp12,VOUT=0dBm,f=1kHz-45-dB输入失调电压V6,V7--2060mV第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页管脚直流电压值（典型值）（Vcc=9V，Ta=25℃）管脚号123456789101112直流电压值(V)8.24.5Vcc8.90.60.010.010.6GND4.58.2Vcc*③脚与VCC连接。内部框图与测试应用电路图注：此电路在应用中可以不用耦合电容（CIN），如果音量电位器产生的噪声大于此电路的输入失调电压，则需要使用耦合电容（CIN）。应用方法与说明R130R220KRfINPUT6/75/8+-AMP2/10OUTPUT47uFCNF30Rf182*CC147uFC4100uFch-1+-IN1NF1RippleC81000uFRLC60.15uFC3220uF20K30Rf282*CC247uFC5100uFch-2+-IN2NF2C91000uFRLC70.15uF20KC102200uFBIASCIRCUITTHERMALSHUTDOWNPROTECTIONCIRCUIT512124378961110B.S.2B.S.1VccOUT-2OUT-1IN-1IN-2GNDININVcc1Vcc2第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页1．电压增益的调节电压增益GV是由图1中R1、R2与Rf所决定的：GV=20log（（Rf+R1+R2）/（Rf+R1））当Rf=0GV=56dB（典型）当Rf=82ΩGV=45dB（典型）可以通过增加Rf来减小增益，不过，由于增加图1反馈可能引起振荡，所以一般增益用在40dB左右。2．热保护电路内置热保护电路用于因散热不足而温度上升时防止电路损坏。工作温度设成散热片的温度175℃（典型），达到或超过这个温度就关断内部偏置而防止电路损坏。3．输入部分IC输入电路如图2所示。PNP管Q1是为了保证在输入电路中无输入耦合电容时该电容也可正常使用。由于在输入脚（6和7脚），最大将产生60mV失调电压。所以只有当音量电位器产生的噪声电压小于失调电压时才可去掉输入耦合电容。为了防止音量电位器产生的噪声电压的影响，需要串联输入电容CIN来隔直。4．防振措施为了防止振荡可在输出端与地间加电容C6和C7，它一般采用具有良好温度性能与高频性能的聚酯薄膜电容。因为此类电容的电特性易受温度影响，所以在使用之前必须经过温度测试，检测振荡允许值。另外，电解电容的安装位置对振荡有很大的影响，可用C10将VCC与最近的功率地连接。在这种情况下，当减小增益时易引起振荡，所以在选择C10的容量、种类及安装位置时应当十分注意。5．电源ON/OFF开关③脚有一ON/OFF开关，输出功率随③脚电压而改变，当③脚电压与12脚电压相同时，输出功率如电参数表所示。6．输入电压图2Q2Q3Q120K3030CRf47uF6/72/105/89INPUTPre-GNDtoBIAStoDRIVEROUTPUTIN第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页当大信号输入时，可...
