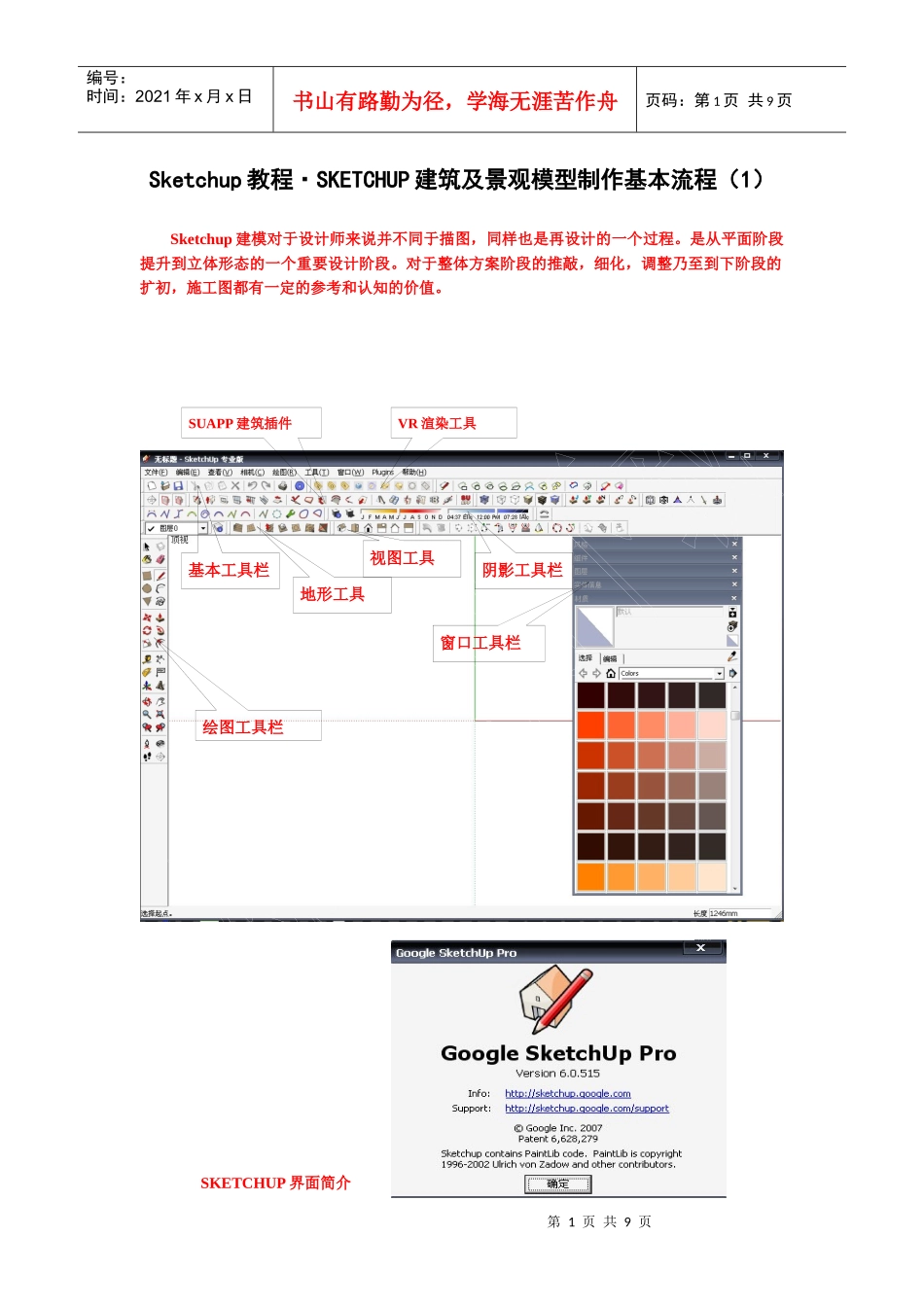

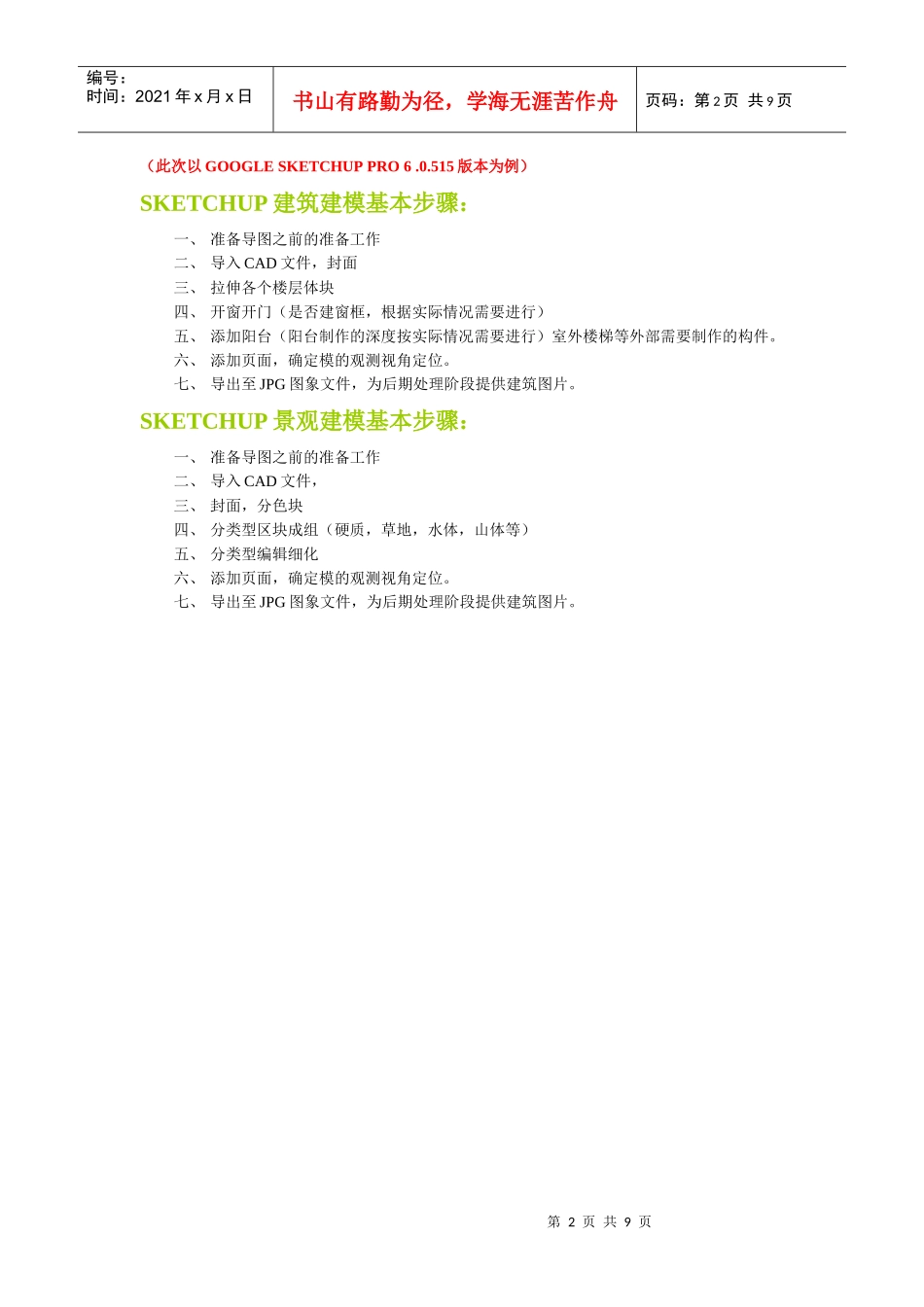

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Sketchup教程·SKETCHUP建筑及景观模型制作基本流程（1）Sketchup建模对于设计师来说并不同于描图，同样也是再设计的一个过程。是从平面阶段提升到立体形态的一个重要设计阶段。对于整体方案阶段的推敲，细化，调整乃至到下阶段的扩初，施工图都有一定的参考和认知的价值。SKETCHUP界面简介绘图工具栏阴影工具栏地形工具基本工具栏窗口工具栏VR渲染工具SUAPP建筑插件视图工具第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页（此次以GOOGLESKETCHUPPRO6.0.515版本为例）SKETCHUP建筑建模基本步骤：一、准备导图之前的准备工作二、导入CAD文件，封面三、拉伸各个楼层体块四、开窗开门（是否建窗框，根据实际情况需要进行）五、添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。六、添加页面，确定模的观测视角定位。七、导出至JPG图象文件，为后期处理阶段提供建筑图片。SKETCHUP景观建模基本步骤：一、准备导图之前的准备工作二、导入CAD文件，三、封面，分色块四、分类型区块成组（硬质，草地，水体，山体等）五、分类型编辑细化六、添加页面，确定模的观测视角定位。七、导出至JPG图象文件，为后期处理阶段提供建筑图片。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页一、在导入CAD之前须先做以下准备工作：⒈在DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。（建议最多保留5个以下的图层数量，明确每个图层的图层名称）注意：①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。）2.在SKETCHUP打开程序中，选择“窗口”中“参数设置”命令，在出现的对话框中（图1）：--》图1图2①将“参数设置（系统属性）”选择项中“模板”选择为“毫米-2D”模式。（图2）第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图3②在“风格”选项中将“轮廓”选择一项进行取消选择。此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模。（图3）注意：此操作步骤也可以在导入dwg文件之后进行，产生效果前后是一样的。二、DWG文件的导入：1.选择菜单中的“文件”选项（图4），选择其中的“导入”命令，之后系统会自动跳出一个对话框（图5），在对话框的右下角有一“选项……”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为：毫米(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例持1：1，CAD中比例是米的那么导入比例也应该是米，CAD中是毫米的那导入比例也是毫米的。这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来拉伸）图4图52.然后选择要导入的dwg图文件选择“打开”命令。cad图自动导入sketchup中。第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页三、建筑模型的建立：一、导入sketchup中的cad图的处理：1.将导入sketchup中的cad图进行编组A,B,C,D……(各层平面分别编组，如有导入的立面，立面也要进行分别编组)。2.将A,B,C,D…copy一个A’,B’,C’,D’……，作为参照。放在第一次编组A,B,C,D…旁。（以便在建模型时候遇到有疑难的形状或者是不容易做的图形的时候，将此组A’,B’,C’,D’…炸开，从中选择所需要的部分进行拉伸，将拉伸后所形成体块放入主体模型中。）。二、sketchup模型的建造：1.墙体制作在A,B,C,D…上建立模型，充分利用矩形命令在平面上形成平面闭合图形（平面只要是闭合的，闭合部分内部就自动带有一种填充颜色或者可以应用MakeFace1.1插件进行封面，）以便进行拉伸平面生成立体。[面A（一层平面）只是起到建模尺寸定位衡量的作用。]在体块拉伸高度时候，在建模型界面右下侧数据框中（图6）可以输入相应的高度，要注意将建立的模型按照实际需要进行清楚的编组。如果没有...
