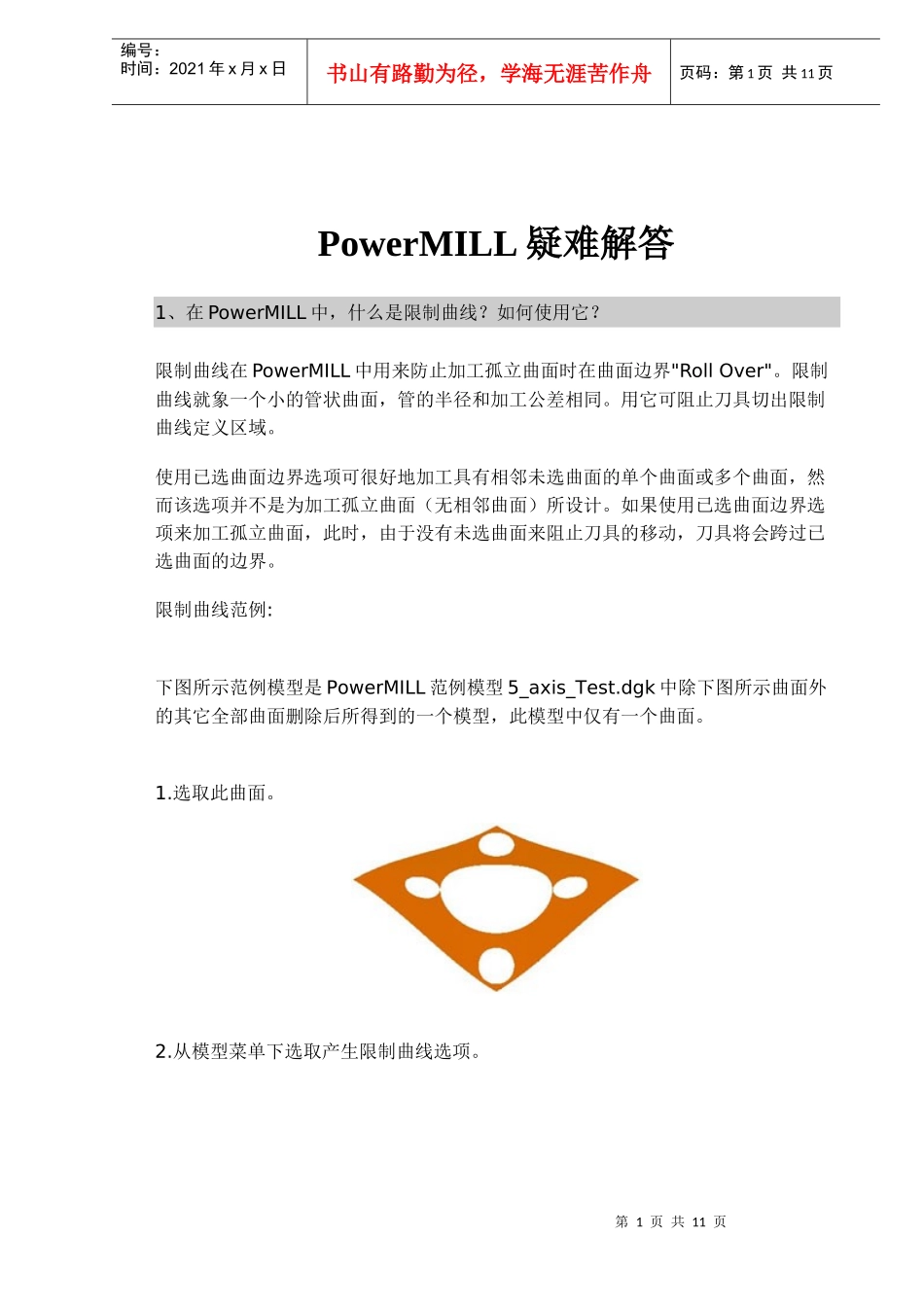

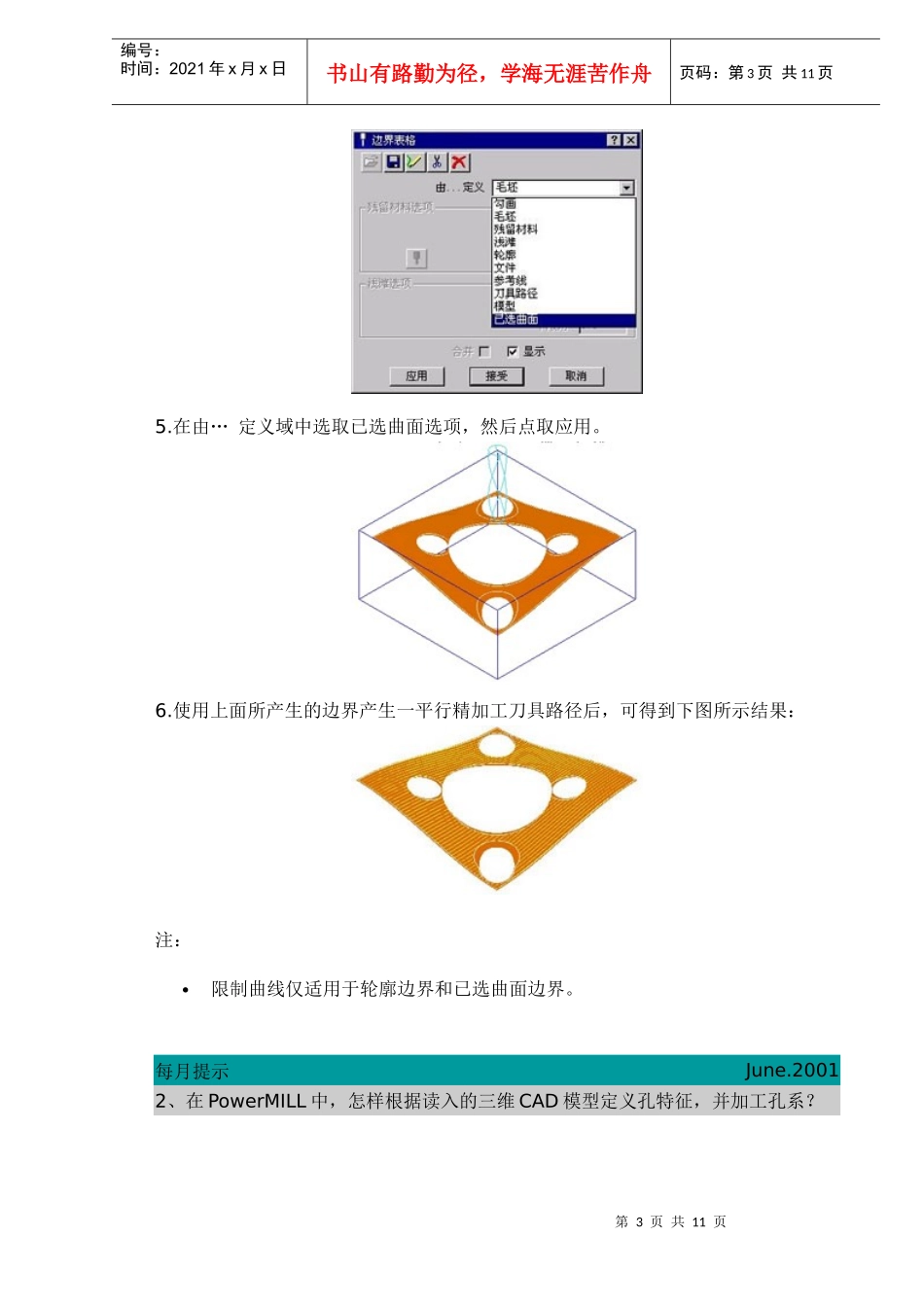

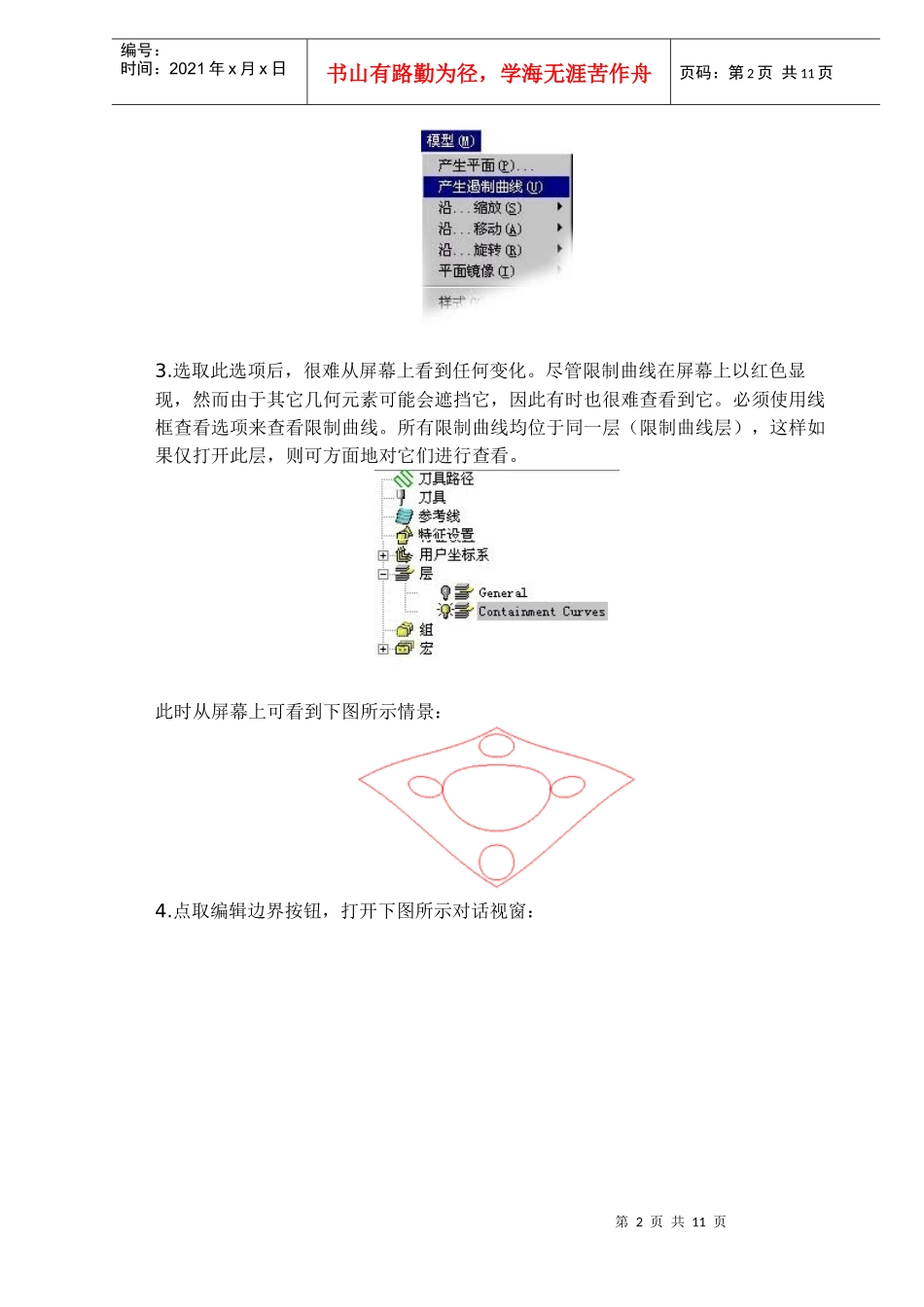

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页PowerMILL疑难解答1、在PowerMILL中，什么是限制曲线？如何使用它？限制曲线在PowerMILL中用来防止加工孤立曲面时在曲面边界"RollOver"。限制曲线就象一个小的管状曲面，管的半径和加工公差相同。用它可阻止刀具切出限制曲线定义区域。使用已选曲面边界选项可很好地加工具有相邻未选曲面的单个曲面或多个曲面，然而该选项并不是为加工孤立曲面（无相邻曲面）所设计。如果使用已选曲面边界选项来加工孤立曲面，此时，由于没有未选曲面来阻止刀具的移动，刀具将会跨过已选曲面的边界。限制曲线范例:下图所示范例模型是PowerMILL范例模型5_axis_Test.dgk中除下图所示曲面外的其它全部曲面删除后所得到的一个模型，此模型中仅有一个曲面。1.选取此曲面。2.从模型菜单下选取产生限制曲线选项。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页3.选取此选项后，很难从屏幕上看到任何变化。尽管限制曲线在屏幕上以红色显现，然而由于其它几何元素可能会遮挡它，因此有时也很难查看到它。必须使用线框查看选项来查看限制曲线。所有限制曲线均位于同一层（限制曲线层），这样如果仅打开此层，则可方面地对它们进行查看。此时从屏幕上可看到下图所示情景：4.点取编辑边界按钮，打开下图所示对话视窗：第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页5.在由…定义域中选取已选曲面选项，然后点取应用。6.使用上面所产生的边界产生一平行精加工刀具路径后，可得到下图所示结果：注：限制曲线仅适用于轮廓边界和已选曲面边界。每月提示June.20012、在PowerMILL中，怎样根据读入的三维CAD模型定义孔特征，并加工孔系？第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页若读入的三维CAD模型来源于DelcamPowerSHAPE，则PowerMILL将会自动识别所有特征孔和相关加工工艺要求，而选用相应的孔位加工循环进行加工。若读入的三维CAD模型来源于其它CAD系统，则PowerMILL能按三种不同方法定义孔特征。由于其它CAD系统一般没有保存相关加工工艺要求信息，用户在加工孔特征时，需要选用合适的孔位加工循环。a)根据已选点定义孔特征：用户可选择一系列点作为孔系的中心点来定义孔特征孔系，然后进行相应加工。b)根据已选圆弧定义孔特征：用户可选择一系列圆弧作为孔系的截面曲线来定义孔特征孔系，然后进行相应加工。c)根据已选三维孔定义孔特征：用户可选择一系列三维孔的实体或曲面模型来定义孔特征孔系，然后进行相应加工。在选择几何模型时，用户可选择整个几何模型，PowerMILL将自动识别并定义相应孔特征。A1.PowerMILL中怎样使用新的"边界(Boundary)"选项"已选曲面(SelectedSurfaces)"：PowerMILL3.0的"边界(Boundary)"定义方法中增加了选项"已选曲面(SelectedSurfaces)"。该选项与原有的选项"模型(Model)"有些不同。使用"已选曲面(SelectedSurfaces)"选项将保证刀具切削点完全限制在已选曲面(SelectedSurfaces)内，不会接触任何相邻型面。"已选曲面(SelectedSurfaces)"可以是一张曲面，也可是多张曲面。得到由"已选曲面(SelectedSurfaces)"选项定义产生的"边界(Boundary)"后，可使用PowerMILL3.0的任何精加工策略对这些已选曲面(SelectedSurfaces)进行加工。下面是使用"已选曲面(SelectedSurfaces)"选项的三个例子：a)在"已选曲面(SelectedSurfaces)"选项定义的边界内，使用PatternMaker定义清根刀具路径。在该例中，"已选曲面(SelectedSurfaces)"是三张曲面，定义的是凸凹过渡型面。第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页b)在"已选曲面(SelectedSurfaces)"选项定义的边界内，使用3DOffset定义清根刀具路径。与上例相同，在该例中，"已选曲面(SelectedSurfaces)"是三张曲面，定义的是凸凹过渡型面。c)在"已选曲面(SelectedSurfaces)"选项定义的边界内，使用3DOffset定义局部型面加工刀具路径。在该...
