WI-PG-05B[1]0_产品可靠性试验作业指导书VIP免费

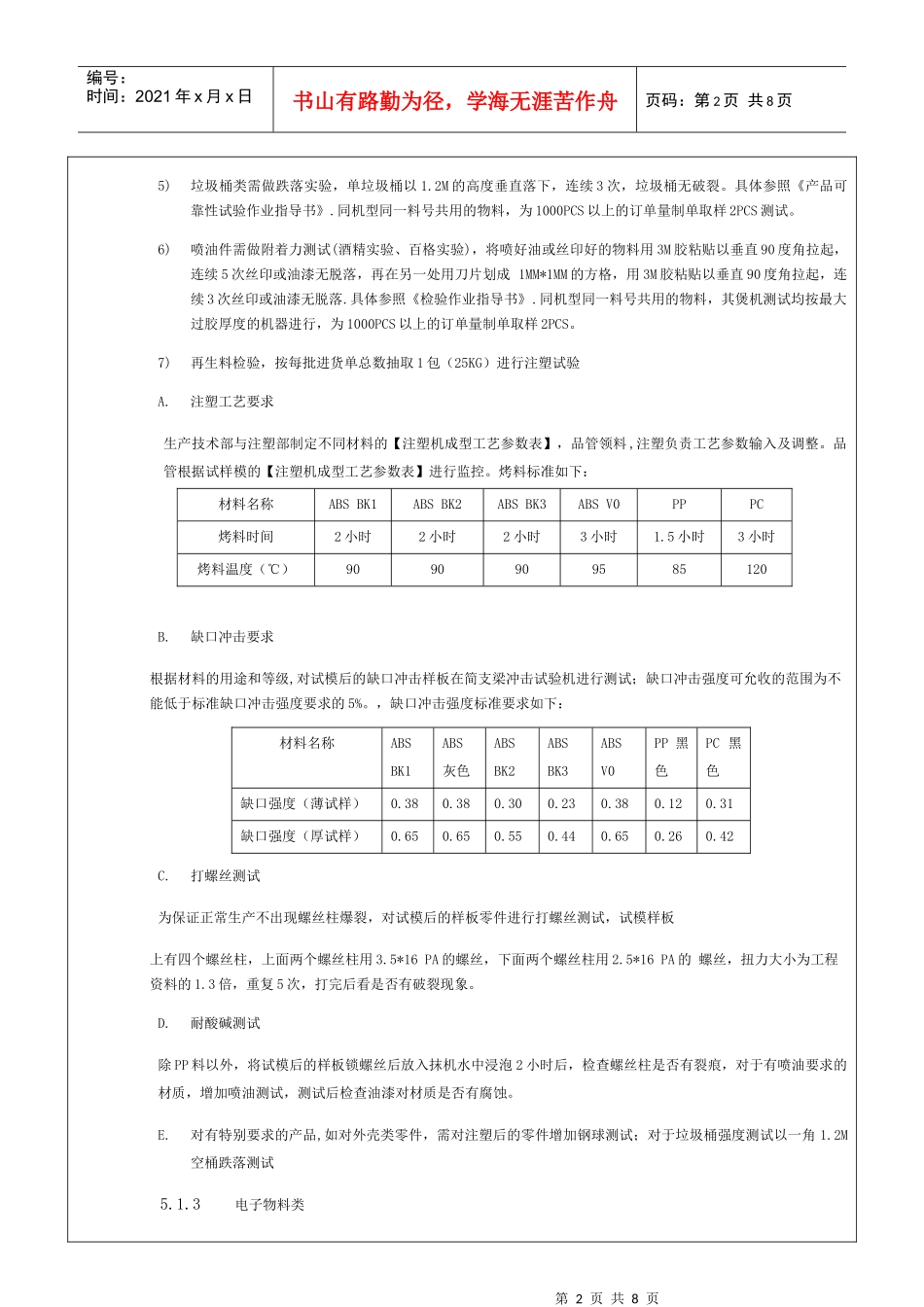

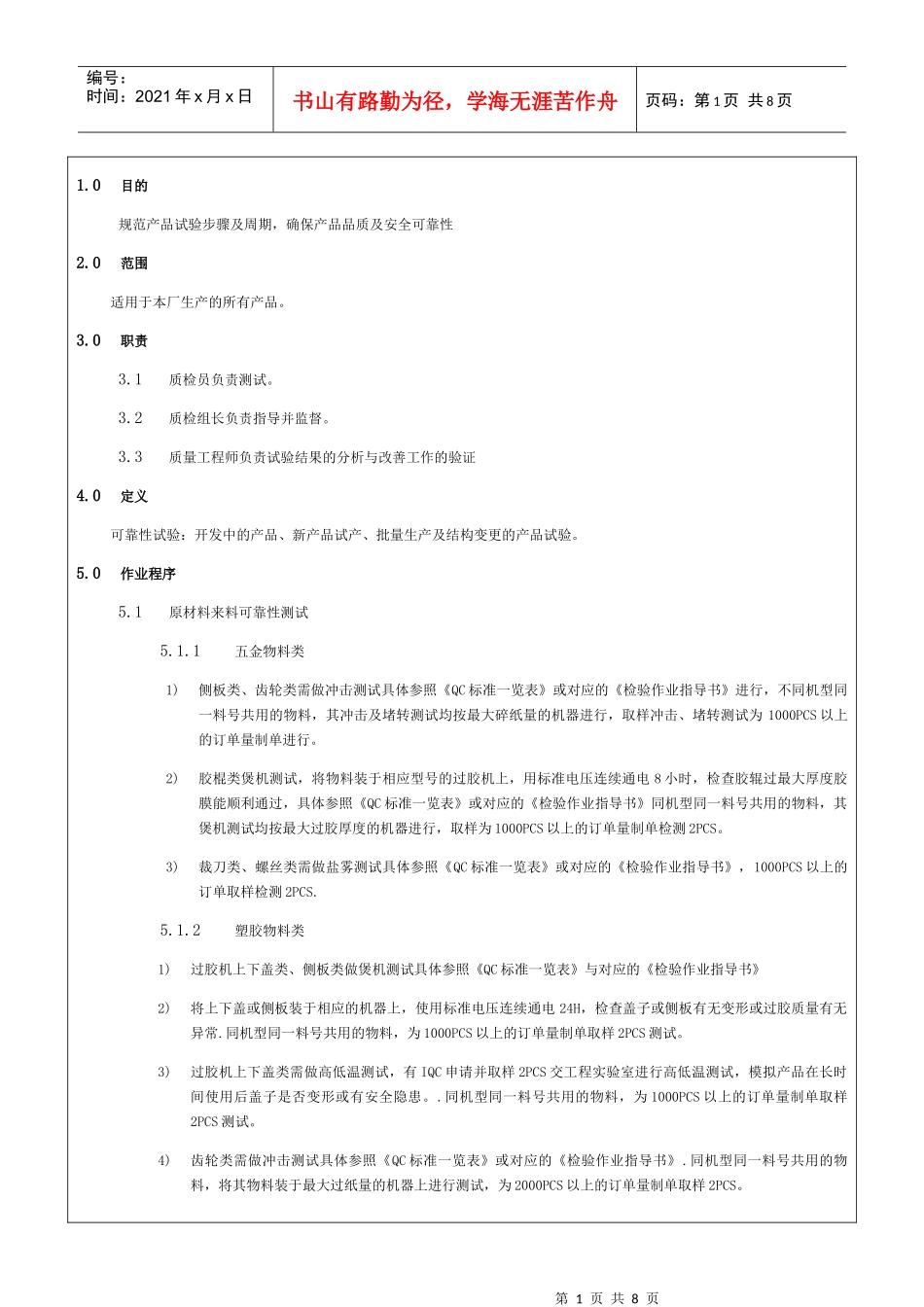

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1.0目的规范产品试验步骤及周期，确保产品品质及安全可靠性2.0范围适用于本厂生产的所有产品。3.0职责3.1质检员负责测试。3.2质检组长负责指导并监督。3.3质量工程师负责试验结果的分析与改善工作的验证4.0定义可靠性试验：开发中的产品、新产品试产、批量生产及结构变更的产品试验。5.0作业程序5.1原材料来料可靠性测试5.1.1五金物料类1)侧板类、齿轮类需做冲击测试具体参照《QC标准一览表》或对应的《检验作业指导书》进行，不同机型同一料号共用的物料，其冲击及堵转测试均按最大碎纸量的机器进行，取样冲击、堵转测试为1000PCS以上的订单量制单进行。2)胶棍类煲机测试，将物料装于相应型号的过胶机上，用标准电压连续通电8小时，检查胶辊过最大厚度胶膜能顺利通过，具体参照《QC标准一览表》或对应的《检验作业指导书》同机型同一料号共用的物料，其煲机测试均按最大过胶厚度的机器进行，取样为1000PCS以上的订单量制单检测2PCS。3)裁刀类、螺丝类需做盐雾测试具体参照《QC标准一览表》或对应的《检验作业指导书》，1000PCS以上的订单取样检测2PCS.5.1.2塑胶物料类1)过胶机上下盖类、侧板类做煲机测试具体参照《QC标准一览表》与对应的《检验作业指导书》2)将上下盖或侧板装于相应的机器上，使用标准电压连续通电24H，检查盖子或侧板有无变形或过胶质量有无异常.同机型同一料号共用的物料，为1000PCS以上的订单量制单取样2PCS测试。3)过胶机上下盖类需做高低温测试，有IQC申请并取样2PCS交工程实验室进行高低温测试，模拟产品在长时间使用后盖子是否变形或有安全隐患。.同机型同一料号共用的物料，为1000PCS以上的订单量制单取样2PCS测试。4)齿轮类需做冲击测试具体参照《QC标准一览表》或对应的《检验作业指导书》.同机型同一料号共用的物料，将其物料装于最大过纸量的机器上进行测试，为2000PCS以上的订单量制单取样2PCS。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页5)垃圾桶类需做跌落实验，单垃圾桶以1.2M的高度垂直落下，连续3次，垃圾桶无破裂。具体参照《产品可靠性试验作业指导书》.同机型同一料号共用的物料，为1000PCS以上的订单量制单取样2PCS测试。6)喷油件需做附着力测试(酒精实验、百格实验)，将喷好油或丝印好的物料用3M胶粘贴以垂直90度角拉起，连续5次丝印或油漆无脱落，再在另一处用刀片划成1MM*1MM的方格，用3M胶粘贴以垂直90度角拉起，连续3次丝印或油漆无脱落.具体参照《检验作业指导书》.同机型同一料号共用的物料，其煲机测试均按最大过胶厚度的机器进行，为1000PCS以上的订单量制单取样2PCS。7)再生料检验，按每批进货单总数抽取1包（25KG）进行注塑试验A.注塑工艺要求生产技术部与注塑部制定不同材料的【注塑机成型工艺参数表】，品管领料,注塑负责工艺参数输入及调整。品管根据试样模的【注塑机成型工艺参数表】进行监控。烤料标准如下：材料名称ABSBK1ABSBK2ABSBK3ABSV0PPPC烤料时间2小时2小时2小时3小时1.5小时3小时烤料温度（℃）9090909585120B.缺口冲击要求根据材料的用途和等级,对试模后的缺口冲击样板在简支梁冲击试验机进行测试；缺口冲击强度可允收的范围为不能低于标准缺口冲击强度要求的5%。，缺口冲击强度标准要求如下：材料名称ABSBK1ABS灰色ABSBK2ABSBK3ABSV0PP黑色PC黑色缺口强度（薄试样）0.380.380.300.230.380.120.31缺口强度（厚试样）0.650.650.550.440.650.260.42C.打螺丝测试为保证正常生产不出现螺丝柱爆裂，对试模后的样板零件进行打螺丝测试，试模样板上有四个螺丝柱，上面两个螺丝柱用3.5*16PA的螺丝，下面两个螺丝柱用2.5*16PA的螺丝，扭力大小为工程资料的1.3倍，重复5次，打完后看是否有破裂现象。D.耐酸碱测试除PP料以外，将试模后的样板锁螺丝后放入抹机水中浸泡2小时后，检查螺丝柱是否有裂痕，对于有喷油要求的材质，增加喷油测试，测试后检查油漆对材质是否有腐蚀。E.对有特别要求的产品,如对外壳类零件，需对注塑后的零件增加钢球测试；对于垃圾桶强度测试以一角1.2M空桶跌...
