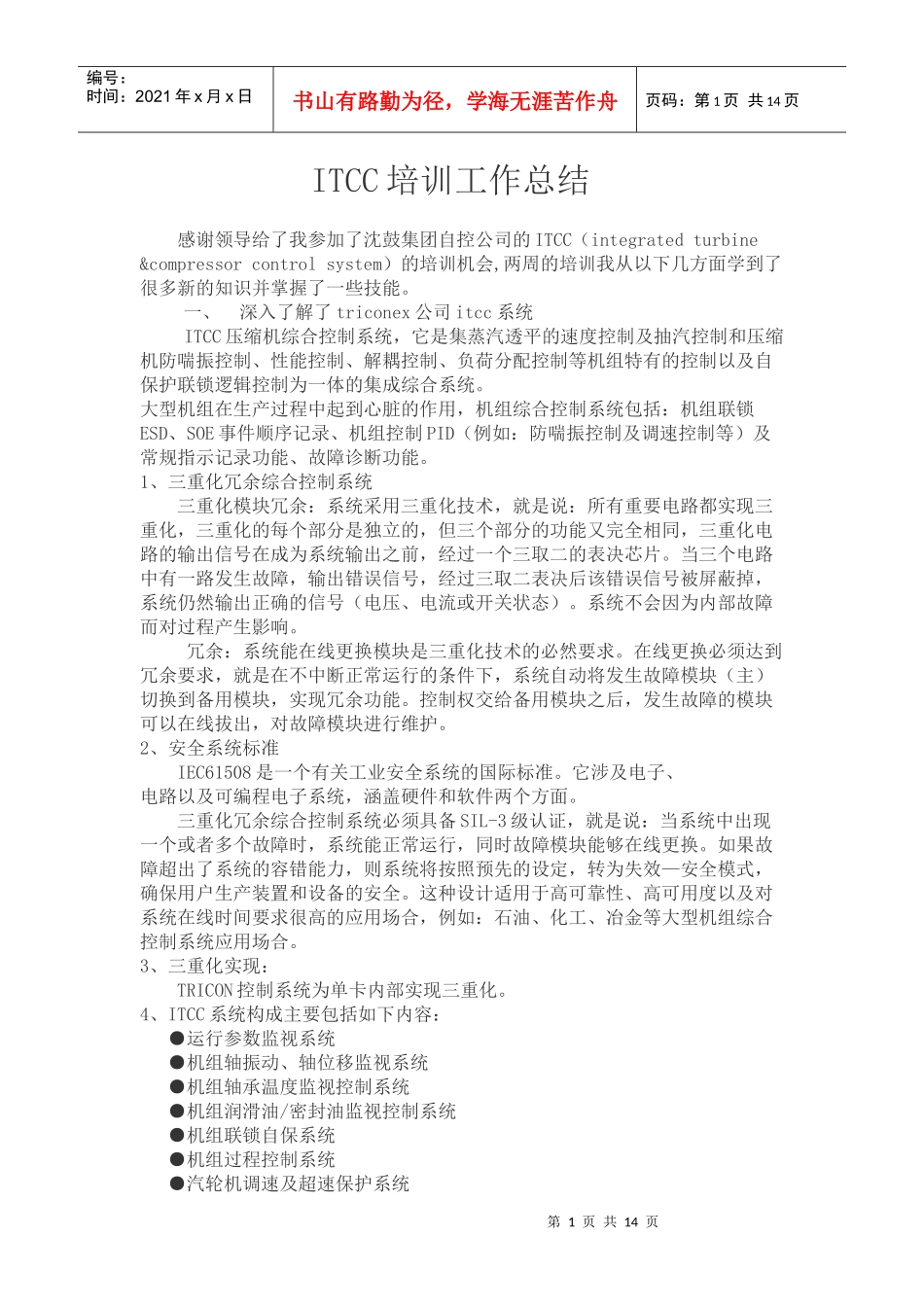

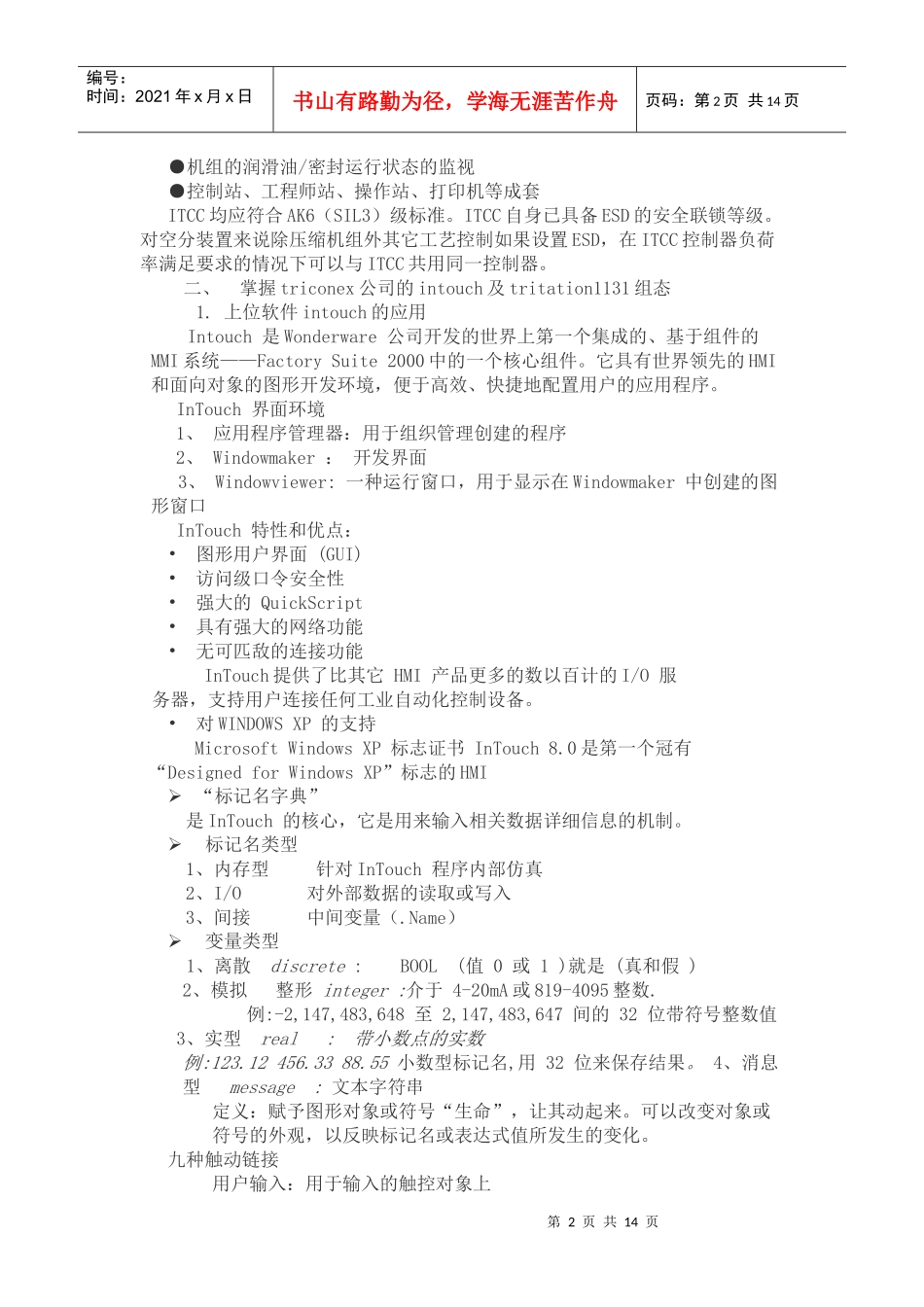

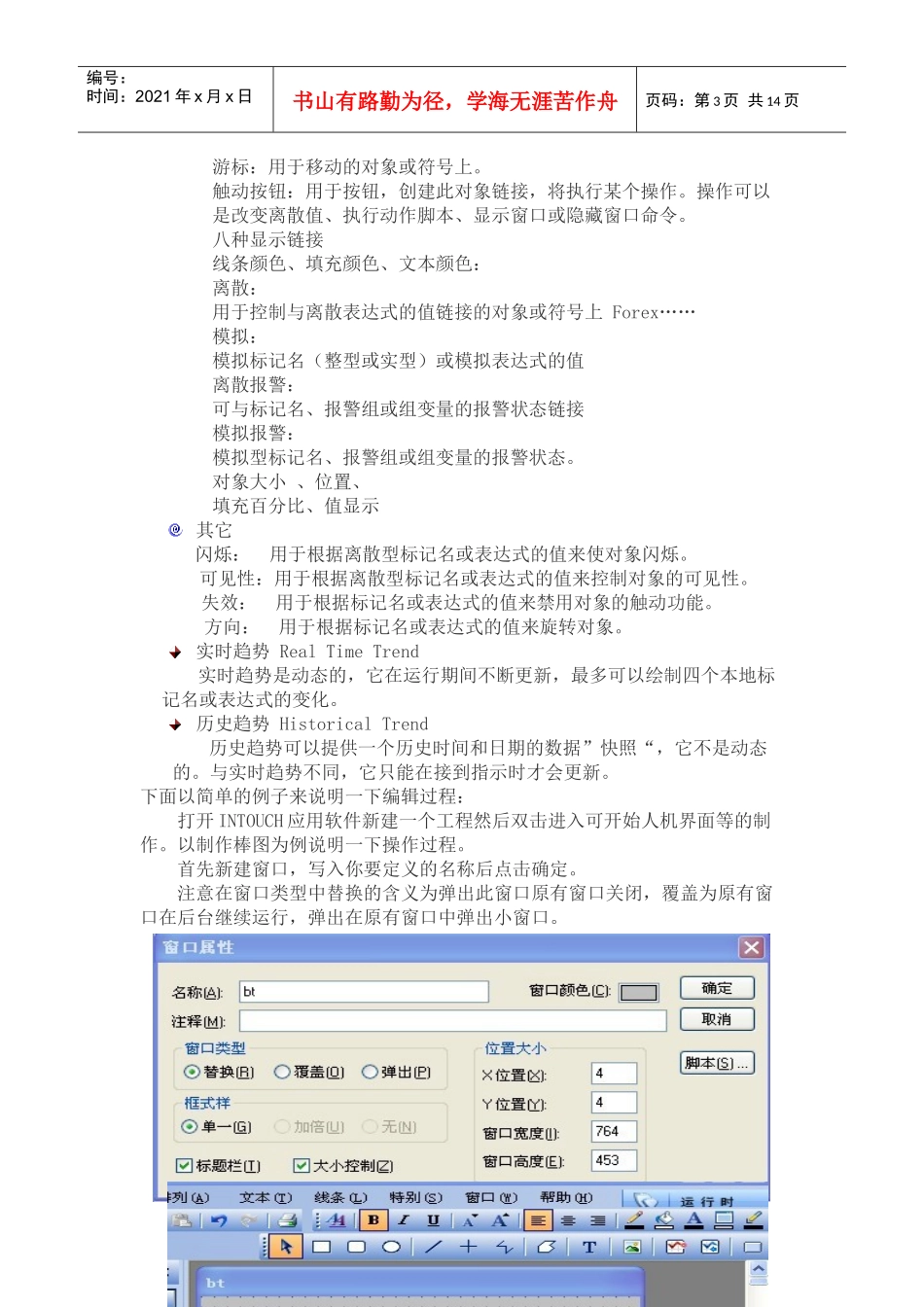

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页ITCC培训工作总结感谢领导给了我参加了沈鼓集团自控公司的ITCC（integratedturbine&compressorcontrolsystem）的培训机会,两周的培训我从以下几方面学到了很多新的知识并掌握了一些技能。一、深入了解了triconex公司itcc系统ITCC压缩机综合控制系统，它是集蒸汽透平的速度控制及抽汽控制和压缩机防喘振控制、性能控制、解耦控制、负荷分配控制等机组特有的控制以及自保护联锁逻辑控制为一体的集成综合系统。大型机组在生产过程中起到心脏的作用，机组综合控制系统包括：机组联锁ESD、SOE事件顺序记录、机组控制PID（例如：防喘振控制及调速控制等）及常规指示记录功能、故障诊断功能。1、三重化冗余综合控制系统三重化模块冗余：系统采用三重化技术，就是说：所有重要电路都实现三重化，三重化的每个部分是独立的，但三个部分的功能又完全相同，三重化电路的输出信号在成为系统输出之前，经过一个三取二的表决芯片。当三个电路中有一路发生故障，输出错误信号，经过三取二表决后该错误信号被屏蔽掉，系统仍然输出正确的信号（电压、电流或开关状态）。系统不会因为内部故障而对过程产生影响。冗余：系统能在线更换模块是三重化技术的必然要求。在线更换必须达到冗余要求，就是在不中断正常运行的条件下，系统自动将发生故障模块（主）切换到备用模块，实现冗余功能。控制权交给备用模块之后，发生故障的模块可以在线拔出，对故障模块进行维护。2、安全系统标准IEC61508是一个有关工业安全系统的国际标准。它涉及电子、电路以及可编程电子系统，涵盖硬件和软件两个方面。三重化冗余综合控制系统必须具备SIL-3级认证，就是说：当系统中出现一个或者多个故障时，系统能正常运行，同时故障模块能够在线更换。如果故障超出了系统的容错能力，则系统将按照预先的设定，转为失效—安全模式，确保用户生产装置和设备的安全。这种设计适用于高可靠性、高可用度以及对系统在线时间要求很高的应用场合，例如：石油、化工、冶金等大型机组综合控制系统应用场合。3、三重化实现：TRICON控制系统为单卡内部实现三重化。4、ITCC系统构成主要包括如下内容：●运行参数监视系统●机组轴振动、轴位移监视系统●机组轴承温度监视控制系统●机组润滑油/密封油监视控制系统●机组联锁自保系统●机组过程控制系统●汽轮机调速及超速保护系统第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页●机组的润滑油/密封运行状态的监视●控制站、工程师站、操作站、打印机等成套ITCC均应符合AK6（SIL3）级标准。ITCC自身已具备ESD的安全联锁等级。对空分装置来说除压缩机组外其它工艺控制如果设置ESD，在ITCC控制器负荷率满足要求的情况下可以与ITCC共用同一控制器。二、掌握triconex公司的intouch及tritation1131组态1.上位软件intouch的应用Intouch是Wonderware公司开发的世界上第一个集成的、基于组件的MMI系统——FactorySuite2000中的一个核心组件。它具有世界领先的HMI和面向对象的图形开发环境，便于高效、快捷地配置用户的应用程序。InTouch界面环境1、应用程序管理器：用于组织管理创建的程序2、Windowmaker：开发界面3、Windowviewer:一种运行窗口，用于显示在Windowmaker中创建的图形窗口InTouch特性和优点：•图形用户界面(GUI)•访问级口令安全性•强大的QuickScript•具有强大的网络功能•无可匹敌的连接功能InTouch提供了比其它HMI产品更多的数以百计的I/O服务器，支持用户连接任何工业自动化控制设备。•对WINDOWSXP的支持MicrosoftWindowsXP标志证书InTouch8.0是第一个冠有“DesignedforWindowsXP”标志的HMI“标记名字典”是InTouch的核心，它是用来输入相关数据详细信息的机制。标记名类型1、内存型针对InTouch程序内部仿真2、I/O对外部数据的读取或写入3、间接中间变量（.Name）变量类型1、离散discrete:BOOL(值0或1)就是(真和假)2、模拟整形integer:介于4-20mA或819-4095整数.例:-2,147,483,648至2,147,483,647间的32位带符号整数值3、实型real:带...
