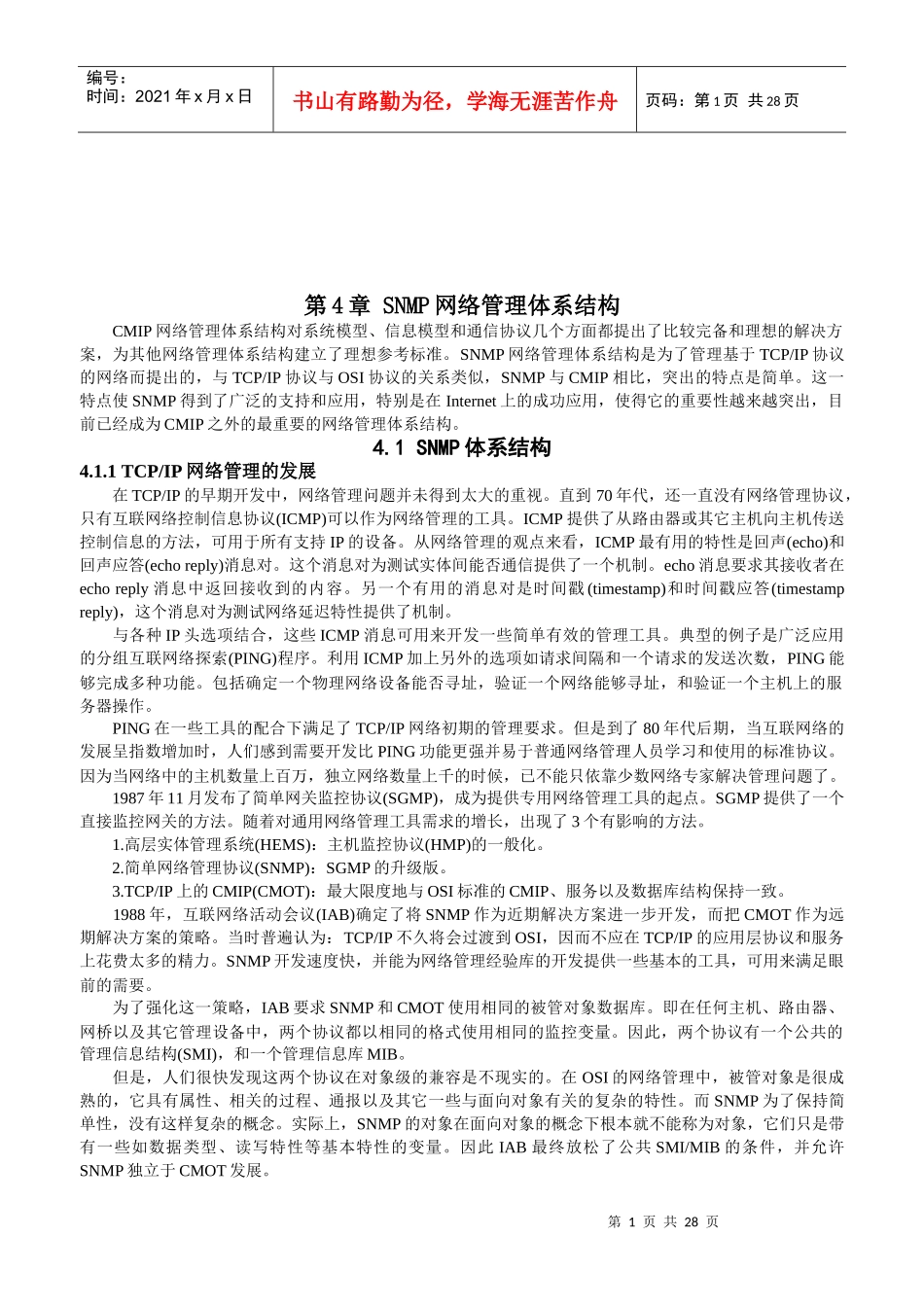

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页第4章SNMP网络管理体系结构CMIP网络管理体系结构对系统模型、信息模型和通信协议几个方面都提出了比较完备和理想的解决方案，为其他网络管理体系结构建立了理想参考标准。SNMP网络管理体系结构是为了管理基于TCP/IP协议的网络而提出的，与TCP/IP协议与OSI协议的关系类似，SNMP与CMIP相比，突出的特点是简单。这一特点使SNMP得到了广泛的支持和应用，特别是在Internet上的成功应用，使得它的重要性越来越突出，目前已经成为CMIP之外的最重要的网络管理体系结构。4.1SNMP体系结构4.1.1TCP/IP网络管理的发展在TCP/IP的早期开发中，网络管理问题并未得到太大的重视。直到70年代，还一直没有网络管理协议，只有互联网络控制信息协议(ICMP)可以作为网络管理的工具。ICMP提供了从路由器或其它主机向主机传送控制信息的方法，可用于所有支持IP的设备。从网络管理的观点来看，ICMP最有用的特性是回声(echo)和回声应答(echoreply)消息对。这个消息对为测试实体间能否通信提供了一个机制。echo消息要求其接收者在echoreply消息中返回接收到的内容。另一个有用的消息对是时间戳(timestamp)和时间戳应答(timestampreply)，这个消息对为测试网络延迟特性提供了机制。与各种IP头选项结合，这些ICMP消息可用来开发一些简单有效的管理工具。典型的例子是广泛应用的分组互联网络探索(PING)程序。利用ICMP加上另外的选项如请求间隔和一个请求的发送次数，PING能够完成多种功能。包括确定一个物理网络设备能否寻址，验证一个网络能够寻址，和验证一个主机上的服务器操作。PING在一些工具的配合下满足了TCP/IP网络初期的管理要求。但是到了80年代后期，当互联网络的发展呈指数增加时，人们感到需要开发比PING功能更强并易于普通网络管理人员学习和使用的标准协议。因为当网络中的主机数量上百万，独立网络数量上千的时候，已不能只依靠少数网络专家解决管理问题了。1987年11月发布了简单网关监控协议(SGMP)，成为提供专用网络管理工具的起点。SGMP提供了一个直接监控网关的方法。随着对通用网络管理工具需求的增长，出现了3个有影响的方法。1.高层实体管理系统(HEMS)：主机监控协议(HMP)的一般化。2.简单网络管理协议(SNMP)：SGMP的升级版。3.TCP/IP上的CMIP(CMOT)：最大限度地与OSI标准的CMIP、服务以及数据库结构保持一致。1988年，互联网络活动会议(IAB)确定了将SNMP作为近期解决方案进一步开发，而把CMOT作为远期解决方案的策略。当时普遍认为：TCP/IP不久将会过渡到OSI，因而不应在TCP/IP的应用层协议和服务上花费太多的精力。SNMP开发速度快，并能为网络管理经验库的开发提供一些基本的工具，可用来满足眼前的需要。为了强化这一策略，IAB要求SNMP和CMOT使用相同的被管对象数据库。即在任何主机、路由器、网桥以及其它管理设备中，两个协议都以相同的格式使用相同的监控变量。因此，两个协议有一个公共的管理信息结构(SMI)，和一个管理信息库MIB。但是，人们很快发现这两个协议在对象级的兼容是不现实的。在OSI的网络管理中，被管对象是很成熟的，它具有属性、相关的过程、通报以及其它一些与面向对象有关的复杂的特性。而SNMP为了保持简单性，没有这样复杂的概念。实际上，SNMP的对象在面向对象的概念下根本就不能称为对象，它们只是带有一些如数据类型、读写特性等基本特性的变量。因此IAB最终放松了公共SMI/MIB的条件，并允许SNMP独立于CMOT发展。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页从对OSI的兼容性的束缚中解脱后，SNMP取得了迅速的发展，很快被众多的厂商设备所支持，并在互联网络中活跃起来。而且，普通用户也选择了SNMP作为标准的管理协议。SNMP最重要的进展是远程监控(RMON)能力的开发。RMON为网络管理者提供了监控整个子网而不是各个单独设备的能力。除了RMON，还对基本SNMPMIB进行了扩充。有些扩充采用标准的网络接口，例如令牌环(tokenring)和光纤分布数据接口(FDDI)，这种扩充是独立于厂商的。但是，单靠定义新的或更细致的MIB扩充S...
