SQL321--361--蝶阀执行器VIP免费

SQL321--361--蝶阀执行器_第1页
1/13
SQL321--361--蝶阀执行器_第2页
2/13
SQL321--361--蝶阀执行器_第3页
3/13

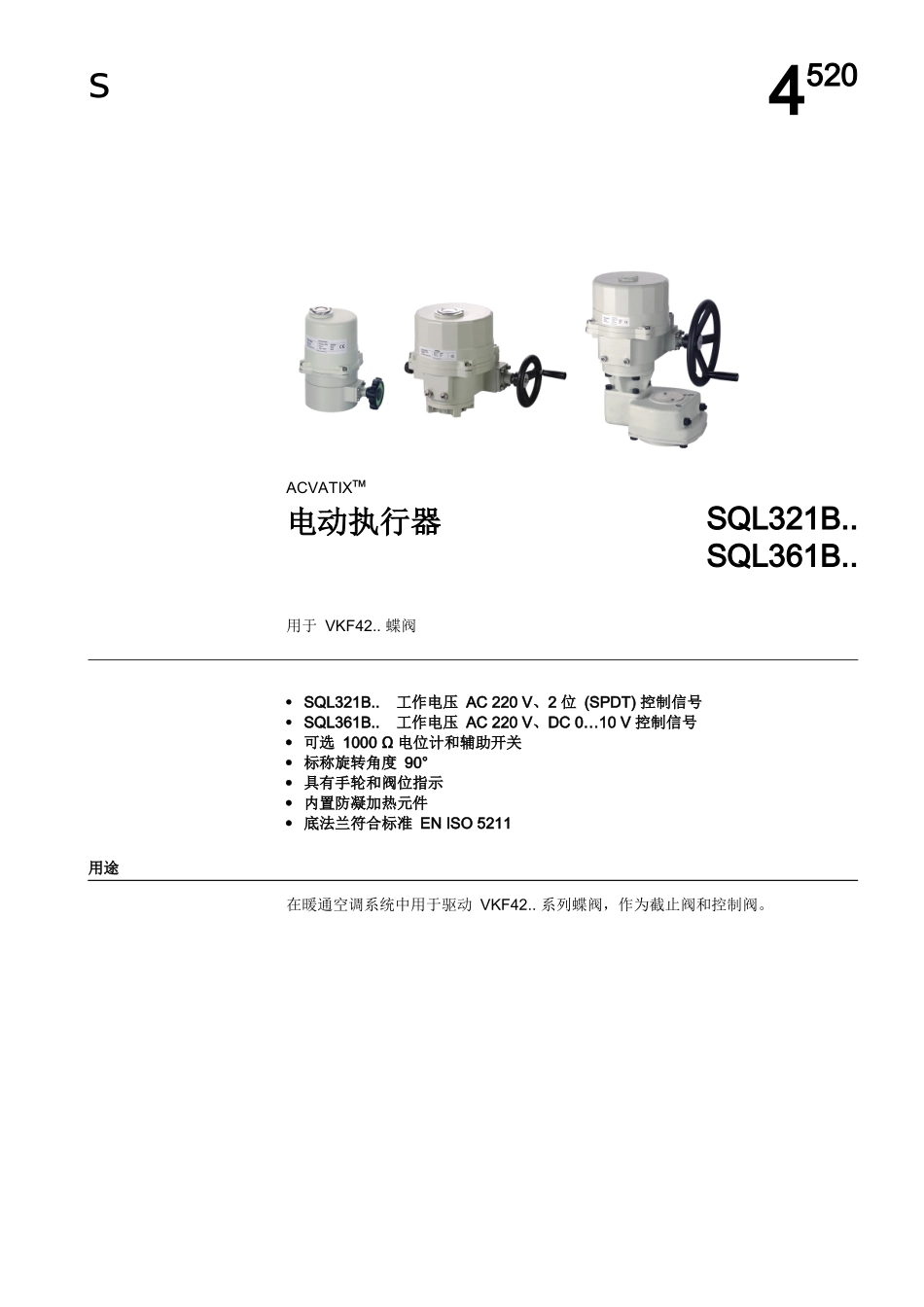

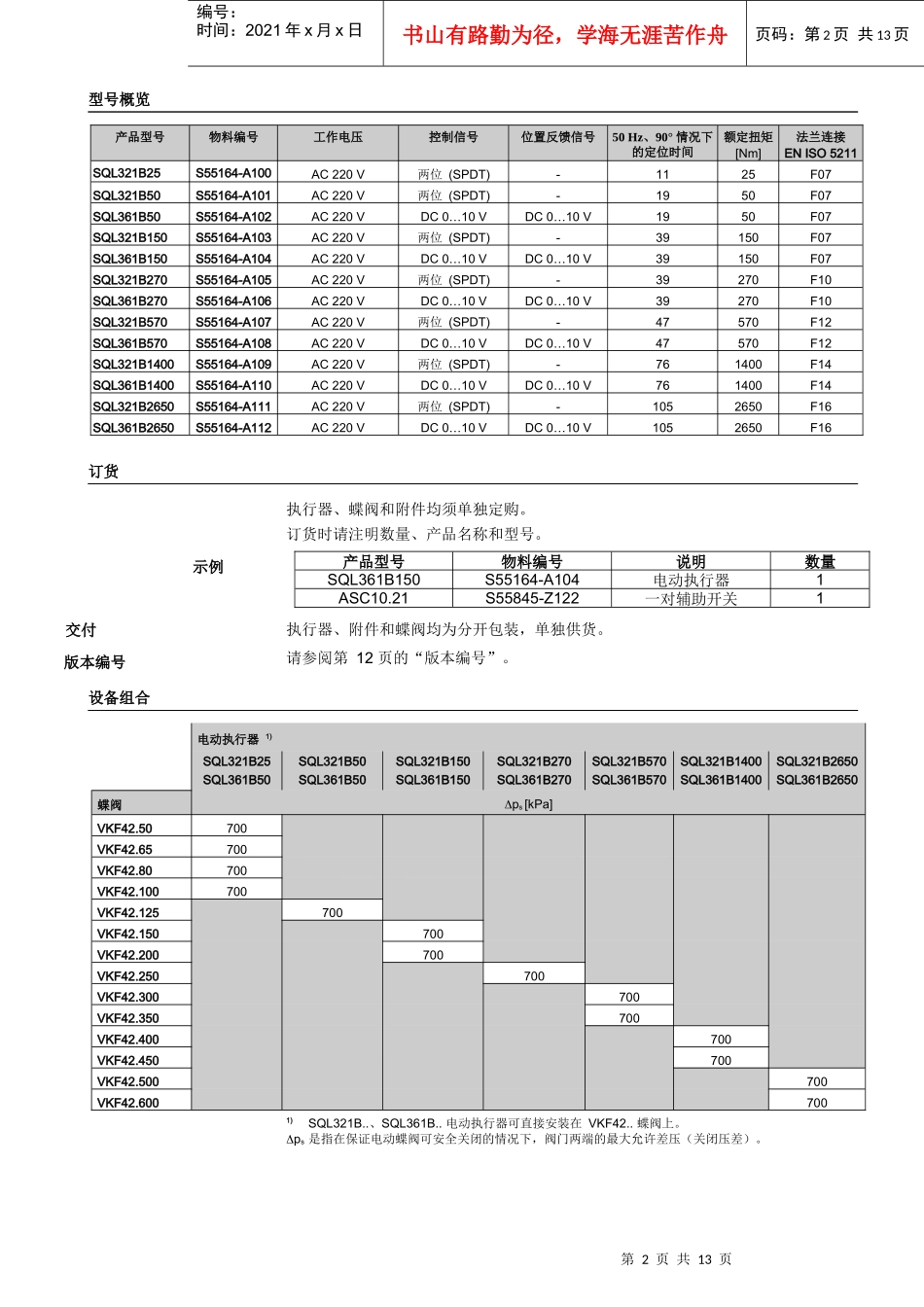

s4520ACVATIXTM电动执行器SQL321B..SQL361B..用于VKF42..蝶阀SQL321B..工作电压AC220V、2位(SPDT)控制信号SQL361B..工作电压AC220V、DC0…10V控制信号可选1000Ω电位计和辅助开关标称旋转角度90°具有手轮和阀位指示内置防凝加热元件底法兰符合标准ENISO5211用途在暖通空调系统中用于驱动VKF42..系列蝶阀,作为截止阀和控制阀。第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共13页型号概览产品型号物料编号工作电压控制信号位置反馈信号50Hz、90°情况下的定位时间额定扭矩[Nm]法兰连接ENISO5211SQL321B25S55164-A100AC220V两位(SPDT)-1125F07SQL321B50S55164-A101AC220V两位(SPDT)-1950F07SQL361B50S55164-A102AC220VDC0…10VDC0…10V1950F07SQL321B150S55164-A103AC220V两位(SPDT)-39150F07SQL361B150S55164-A104AC220VDC0…10VDC0…10V39150F07SQL321B270S55164-A105AC220V两位(SPDT)-39270F10SQL361B270S55164-A106AC220VDC0…10VDC0…10V39270F10SQL321B570S55164-A107AC220V两位(SPDT)-47570F12SQL361B570S55164-A108AC220VDC0…10VDC0…10V47570F12SQL321B1400S55164-A109AC220V两位(SPDT)-761400F14SQL361B1400S55164-A110AC220VDC0…10VDC0…10V761400F14SQL321B2650S55164-A111AC220V两位(SPDT)-1052650F16SQL361B2650S55164-A112AC220VDC0…10VDC0…10V1052650F16订货执行器、蝶阀和附件均须单独定购。订货时请注明数量、产品名称和型号。产品型号物料编号说明数量SQL361B150S55164-A104电动执行器1ASC10.21S55845-Z122一对辅助开关1执行器、附件和蝶阀均为分开包装,单独供货。请参阅第12页的“版本编号”。设备组合电动执行器1)SQL321B25SQL361B50SQL321B50SQL361B50SQL321B150SQL361B150SQL321B270SQL361B270SQL321B570SQL361B570SQL321B1400SQL361B1400SQL321B2650SQL361B2650蝶阀ps[kPa]VKF42.50700VKF42.65700VKF42.80700VKF42.100700VKF42.125700VKF42.150700VKF42.200700VKF42.250700VKF42.300700VKF42.350700VKF42.400700VKF42.450700VKF42.500700VKF42.6007001)SQL321B..、SQL361B..电动执行器可直接安装在VKF42..蝶阀上。ps是指在保证电动蝶阀可安全关闭的情况下,阀门两端的最大允许差压(关闭压差)。示例交付版本编号第3页共13页第2页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共13页机械设计执行器由控制器的开/关信号(SPDT)或DC0…10V控制信号驱动,并产生旋转运动,通过驱动器送至阀门。执行器无需维护。此类执行器具有可逆异步电机,可通过齿轮系驱动主轴,然后由主轴带动蝶阀的方轴。型号SQL321B25手轮主轴上安装了弹簧,因此必须保持手轮推入才能手动操作。对于其他型号,手轮则直接连接到蜗杆轴上。执行器旋转角度为90°,适用于西门子VKF42..系列蝶阀。在自动运行过程中,行程受两个内置行程开关限制。为了防止壳体内部温度低于露点温度,执行器配有内置加热元件。1位置指示2接线盒3外壳(电机在壳内)4手轮5ENISO5211法兰连接第4页共13页第3页共13页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共13页调校SQL361B..为了确定阀板在阀门中的位置是全关“0%”或全开“100%”,对于调节型执行器,建议在首次调试时进行调校。前提条件执行器已安装在蝶阀上通过手轮旋转执行器至半开位置打开外壳步骤操作PCB上的LED灯执行器的动作1.电源电源接入执行器端子1和2未接收到控制信号亮执行器旋转到“0%”(全关)行程位置2.开始调校按住S2按钮5秒钟暗执行器在“0%”(全关)行程位置保持不动3.0%(全关)位置按S6按钮存储“0%”(全关)行程位置的值亮→暗松开S6按钮时,执行器旋转到“100%”(全开)行程位置等待,执行器旋转到全开行程位置4.100%(全开)位置按S7按钮存储“100%”(全开)行程位置的值亮松开S7按钮时,执行器旋转到“0%”(全关)行程位置等待,执行器旋转到全关行程位置5.完成调校按S6按钮调校完成闪烁执行器在“0%”(全关)行程位置保持不动执行器根据控制信号Y指示的位置旋转,PCB上的LED...
