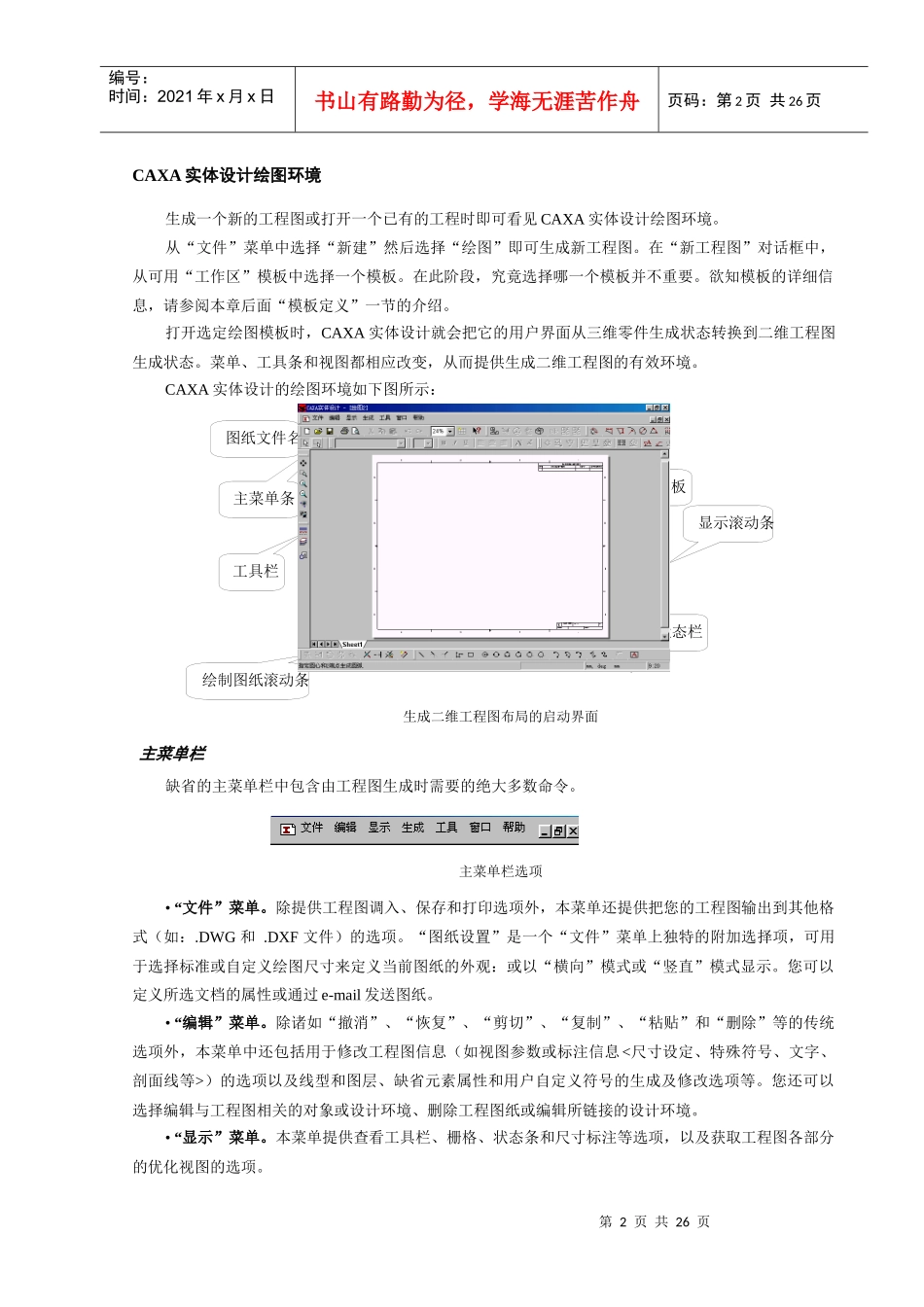

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页第11章二维工程图生成利用CAXA实体设计的二维工程图布局生成功能，可方便地生成逻辑上与指定三维零件或装配件以及二维零件关联的二维工程图。在CAXA实体设计中，工程图可由一张包含一个或多个零件或装配件视图的图纸构成，或由包含各种视图的一系列图纸构成。生成最初的视图布局后，您就可以按照以下几种方式对工程图进行展开和定义：•添加新的视图•在三维设计环境和二维工程之间切换，以相应地修改零件和更新布局视图•利用内含CAXA电子图板的功能添加尺寸和标注•添加补充外形尺寸和文字•生成明细表本章内容包括：•入门介绍•绘图工具条•生成新工程布局图•视图操作•工程图标注与输出•工程布局图更新•绘图模板定义•生成钣金件的工程图•工程图的交流共享入门介绍为有效生成三维零件和装配件以及二维零件的二维工程图视图，CAXA实体设计提供了简单易懂的设计方法。不过，在深入讨论这一方法的特殊功效之前，我们应该首先了解CAXA实体设计的绘图环境。第2页共26页第1页共26页图纸模板显示滚动条状态栏绘制图纸滚动条图纸文件名主菜单条工具栏编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页CAXA实体设计绘图环境生成一个新的工程图或打开一个已有的工程时即可看见CAXA实体设计绘图环境。从“文件”菜单中选择“新建”然后选择“绘图”即可生成新工程图。在“新工程图”对话框中，从可用“工作区”模板中选择一个模板。在此阶段，究竟选择哪一个模板并不重要。欲知模板的详细信息，请参阅本章后面“模板定义”一节的介绍。打开选定绘图模板时，CAXA实体设计就会把它的用户界面从三维零件生成状态转换到二维工程图生成状态。菜单、工具条和视图都相应改变，从而提供生成二维工程图的有效环境。CAXA实体设计的绘图环境如下图所示：生成二维工程图布局的启动界面主菜单栏缺省的主菜单栏中包含由工程图生成时需要的绝大多数命令。主菜单栏选项•“文件”菜单。除提供工程图调入、保存和打印选项外，本菜单还提供把您的工程图输出到其他格式（如：.DWG和.DXF文件）的选项。“图纸设置”是一个“文件”菜单上独特的附加选择项，可用于选择标准或自定义绘图尺寸来定义当前图纸的外观：或以“横向”模式或“竖直”模式显示。您可以定义所选文档的属性或通过e-mail发送图纸。•“编辑”菜单。除诸如“撤消”、“恢复”、“剪切”、“复制”、“粘贴”和“删除”等的传统选项外，本菜单中还包括用于修改工程图信息（如视图参数或标注信息<尺寸设定、特殊符号、文字、剖面线等>）的选项以及线型和图层、缺省元素属性和用户自定义符号的生成及修改选项等。您还可以选择编辑与工程图相关的对象或设计环境、删除工程图纸或编辑所链接的设计环境。•“显示”菜单。本菜单提供查看工具栏、栅格、状态条和尺寸标注等选项，以及获取工程图各部分的优化视图的选项。第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页•“生成”菜单。利用“生成”菜单，可以生成附加图纸或图纸内的视图、引出标注、特殊符号、中心线、辅助的参数标及文字。利用本菜单还可以生成/插入一个新对象或在工程图中插入明细表。•“工具”菜单。本菜单提供用于确定以下各项的选项：标准视图的视角选择；工程或建筑视图的比例，纸张和视图度量单位、捕捉特征和栅格设定；一般选项（如局部视图、更新视图、隐藏零件/重新显示隐藏零件及定义剖视零件列表）。本菜单还提供其他功能选项，供您添加/定义工具、自定义绘图菜单和工具栏以及利用VisualBasic编辑器生成自定义宏。•“窗口”菜单。“窗口”菜单提供“平铺/层叠/新建”窗口的标准选项。当前工程图/设计环境显示在“窗口”下拉菜单的底端，您可以在该菜单中切换CAXA实体设计的二维和三维界面。•“帮助”菜单。包括用于访问有关CAXA实体设计的信息及其在线帮助系统的标准“帮助”选项。但是，正如第1章所述，CAXA实体设计的菜单可在必要时进行自定义，以满足用户的特殊需要。请参阅第1章绘图模板生成...
