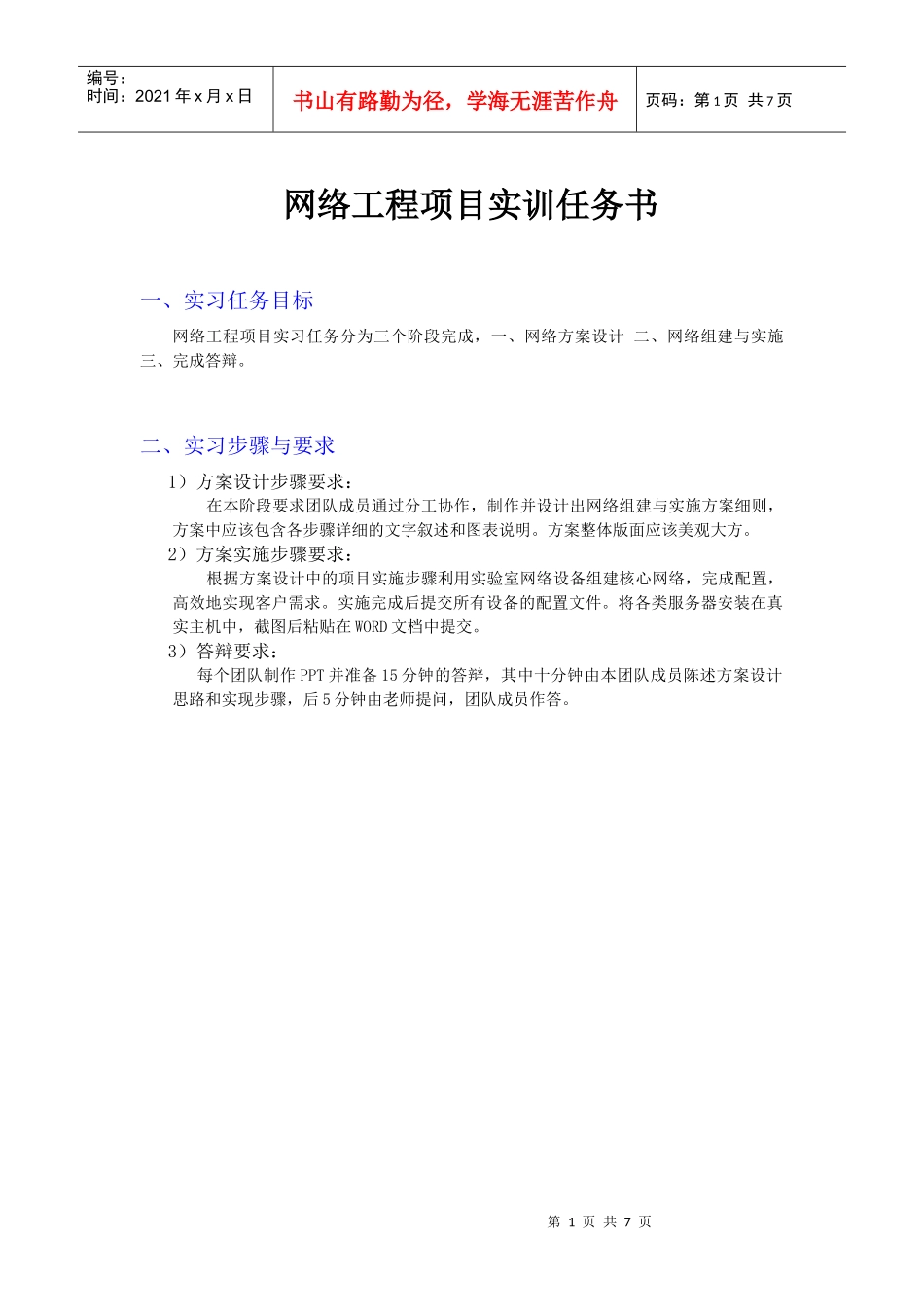

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页网络工程项目实训任务书一、实习任务目标网络工程项目实习任务分为三个阶段完成，一、网络方案设计二、网络组建与实施三、完成答辩。二、实习步骤与要求1）方案设计步骤要求：在本阶段要求团队成员通过分工协作，制作并设计出网络组建与实施方案细则，方案中应该包含各步骤详细的文字叙述和图表说明。方案整体版面应该美观大方。2）方案实施步骤要求：根据方案设计中的项目实施步骤利用实验室网络设备组建核心网络，完成配置，高效地实现客户需求。实施完成后提交所有设备的配置文件。将各类服务器安装在真实主机中，截图后粘贴在WORD文档中提交。3）答辩要求：每个团队制作PPT并准备15分钟的答辩，其中十分钟由本团队成员陈述方案设计思路和实现步骤，后5分钟由老师提问，团队成员作答。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页三、网络工程项目实习内容工程项目说明：随着社会信息化的发展，成都XX中学需要建设校园网，校园网网络建设结构参考示意图如下图所示，你作为项目承建方集成商，通过与校方信息化管理负责人沟通，已知该学校需要实现网络终端的互联互通，网速需要达到校内100M,出口路由器需要实现双线接入互联网。教学楼、办公楼、宿舍楼及服务器区域在各自的VLAN内，每栋宿舍楼在一个独立的VLAN内，A栋宿舍有学生1000人，B栋宿舍有学生2000人，C栋宿舍有学生2000人，饭堂、诊所和超市各在一个VLAN内，各需要10个IP地址，办公楼有办公室30间，要求每个办公室有员工2到4人，教学楼有教室100间，其中有10间为多媒体教室，每个教室需要学生机50台，教师机一台，并且都能互相连通，多媒体教室需要一套功能齐全的电子教室软件作为日常教学管理。服务器端要求提供FTP、TFTP、WEB、DHCP、以及视频点播服务，办公楼网络和宿舍楼网络不可以直接互相通信，宿舍楼网络需要固定IP地址，办公和教学楼网络终端可以自动获得IP地址(dhcp)，只有办公楼和教学楼可以访问FTP服务器中的文件,WEB、视频点播服务器可以同时为内外网用户提供服务，该学校的公网地址为202.10.10.10/24,内部地址由网络管理员自行规划设计，并且网络管理员可以在学校内外管理到所有网络设备，路由交换设备需要考虑网络安全因素。学校还希望在教学楼设置无线接入点，使得所有教员可以通过笔记本无线接入到WEB服务器访问校园网，（在实施过程中所有终端可以用笔记本模拟，防火墙功能用路由器实现）。校方希望用最少的经费完成校园网的建设。以上是校方提出的必须要求，当然，你可以在此基础上提出你的其他建议与设计思路(例如接入认证方面等)。沟通结束以后你开始为该校园网建设项目编写完整的网络设计与实施方案。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页网络结构参考图【可选材料清单】1、布线材料2、数据网络交换机3、数据网络路由器4、数据网络防火墙5、无线网络设备6、网络设备机柜7、网络管理系统软件8、其他辅助材料详细型号和功能特点、报价，请自行按实际情况定义。上面是一个网络工程项目的情况介绍，请你与团队成员团队协作完成工程项目方案的设计与实施。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页根据和甲方的沟通情况，完成一个完整的网络项目设计与实施方案，要求方案中包含以下步骤：(一)项目背景介绍(二)需求分析(三)系统方案设计（包含设计概要、网络系统设计、主机系统设计、应用系统设计、校园网安全设计等子系统的设计）(四)设备采购清单(五)项目实施（包括设备组网和详细配置，施工进度等）(六)系统测试与竣工验收(七)技术支持与服务附录（需要单独说明的部分）方案最后请说明各成员负责的工作内容。可能用到的表格样式如下所示：IP地址与VLAN规划表：序号楼栋用户数IP地址范围VLAN号VLAN名设备采购清单：（硬件、软件、施工集成费用）工程实施进度表：序号施工步骤项目总工程天数（50）天1--7天8--20天21--32天33--45天46--50天序号名称型号...
