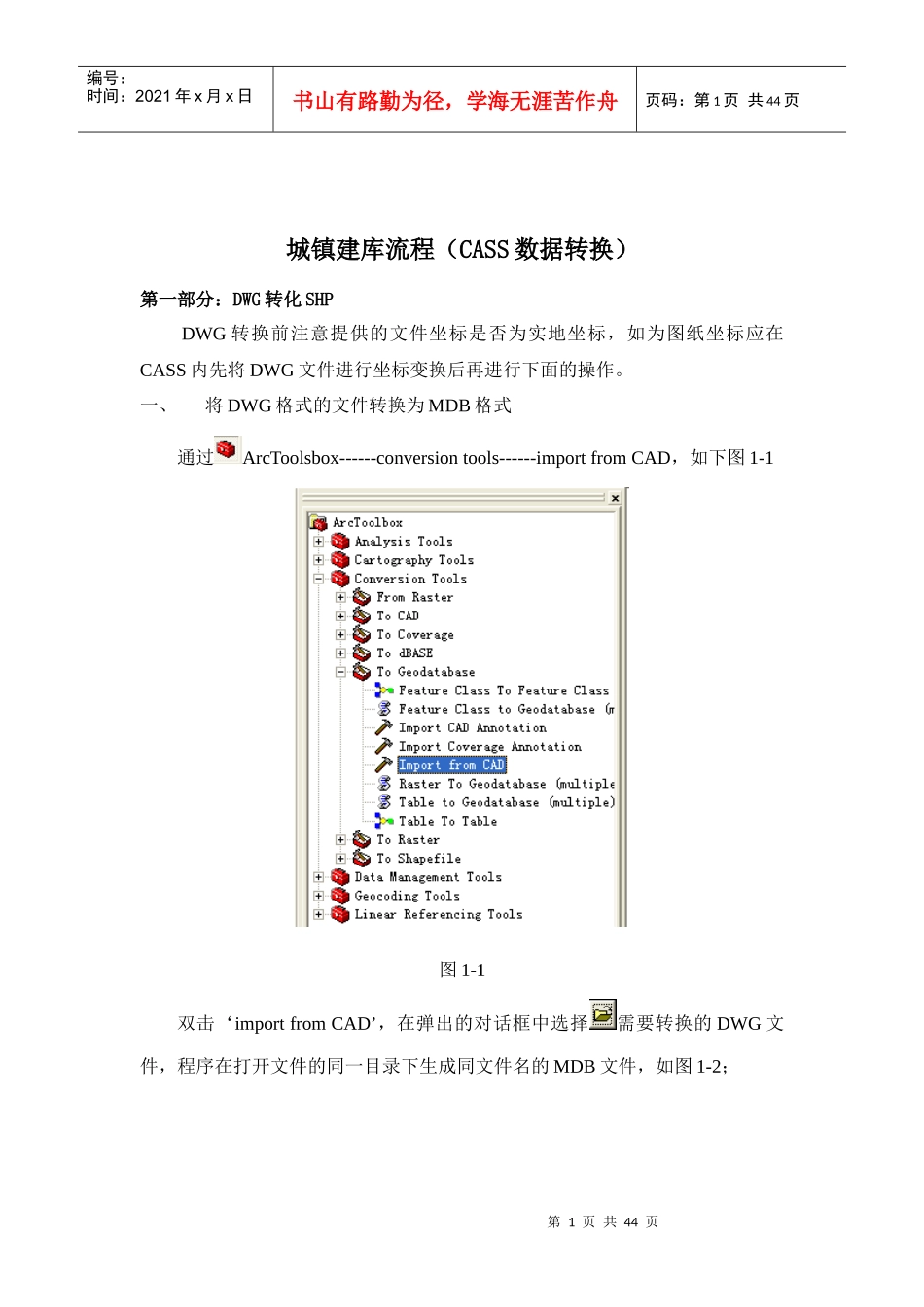

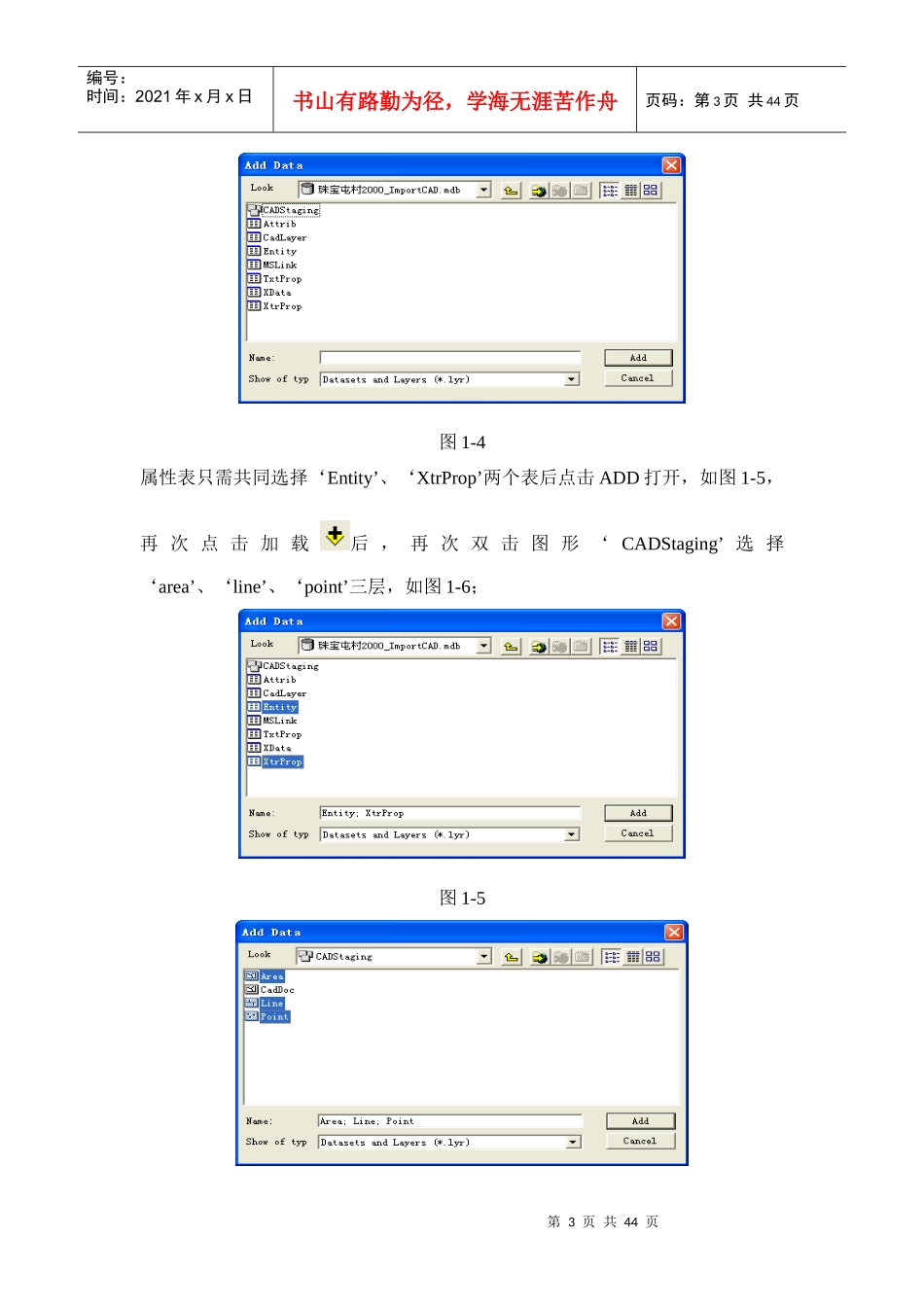

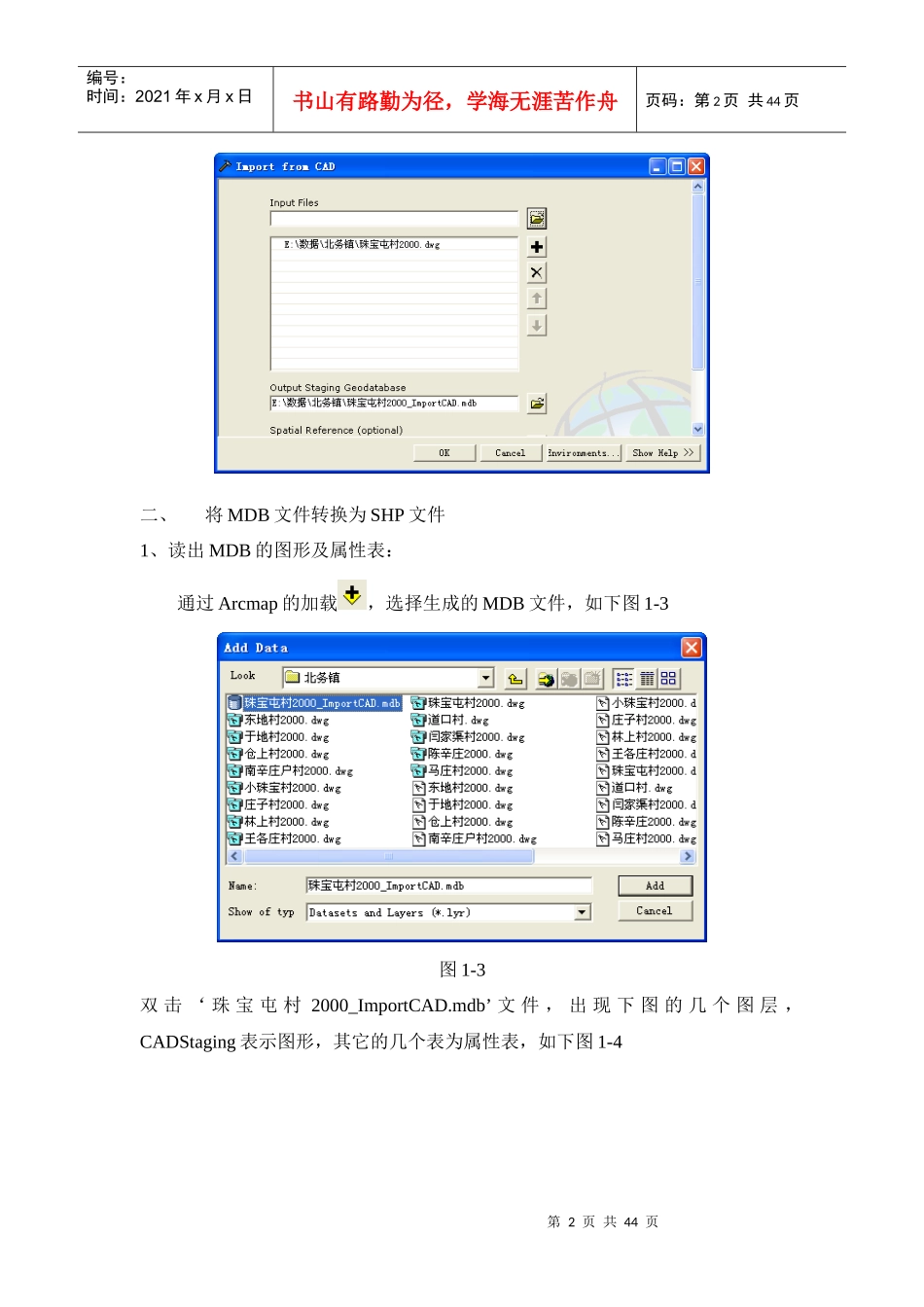

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页城镇建库流程（CASS数据转换）第一部分：DWG转化SHPDWG转换前注意提供的文件坐标是否为实地坐标，如为图纸坐标应在CASS内先将DWG文件进行坐标变换后再进行下面的操作。一、将DWG格式的文件转换为MDB格式通过ArcToolsbox------conversiontools------importfromCAD，如下图1-1图1-1双击‘importfromCAD’，在弹出的对话框中选择需要转换的DWG文件，程序在打开文件的同一目录下生成同文件名的MDB文件，如图1-2；第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页二、将MDB文件转换为SHP文件1、读出MDB的图形及属性表：通过Arcmap的加载，选择生成的MDB文件，如下图1-3图1-3双击‘珠宝屯村2000_ImportCAD.mdb’文件，出现下图的几个图层，CADStaging表示图形，其它的几个表为属性表，如下图1-4第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页图1-4属性表只需共同选择‘Entity’、‘XtrProp’两个表后点击ADD打开，如图1-5，再次点击加载后，再次双击图形‘CADStaging’选择‘area’、‘line’、‘point’三层，如图1-6；图1-5第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页图1-6图形和属性加载后，在左边的目录树上可以看到相应的五层数据，如图1-7图1-72、将属性内容挂到相应的点、线、面的图形上；选择‘Point’层上点击右键，选择选择后，弹出如下对话框，选择‘Joins&Relates’，点击‘ADD’，如下图1-8图1-8在弹出的1-9对话框中，将的钩第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页去掉，再将1：EntID、2：XtrProp、3：EntID选择相应字段，如下图1-9，点击‘OK’图1-9再次点击图1-8，将的钩去掉，再将1：Point.EntID、2：Entity、3：EntID选择相应字段，如下图1-10，点击‘OK’第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页图1-10此时‘Point’点图层内加载了此两层‘Entity’、‘XtrProp’的属性信息，如图1-11；第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页图1-11其‘Line’、‘Area’的属性挂也如同‘Point’挂属性操作方式一致。只是在挂‘XtrProp’字段时如图1-10，‘Line’的1选择Line.EntID，‘Area’的1选择Area.EntID。三、保存为SHP文件点击‘Point’图层点击右键选择DATA—EXPORTDATA，如下图1-12：图1-12将图层输出到同一目录下，文件名按‘Export_Output_Point’命名，如图1-13，其它的‘Line’、‘Area’两层也按相同的方法输出，文件名命名为‘Export_Output_Line’、‘Export_Output_Area’第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页图1-13第二部分：数据分层及整理一、SHP分层在TOOLS中打开已转好的点线面文件。数据维护数据分层维护数据转换分层分层结束后，要素列表中生成新节点“分层后数据”。点击“分层后数据”右键选择“输出到ShapeFile”,有数据的层被保存，删除“分层后数据”节点，然后重新加载保存的SHP。这样多余的图层不在显示。由于CASS数据复杂多样性，我们的模板没有完全对应，我们需要将未转换的点线面进行处理。第9页共44页第8页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共44页二、未转换图层整理由于CASS数据转换成SHP时，会出现一些冗余数据。如界址点会转换成面层的圆圈，线层的圆圈，还有一个点。还有部分是我们tools中是符号显示，如下图，多余线即可删除。处理时要注意有属性的图块。可以利用批量赋属性到对应的地方。此外还有少量模板没有对应的层，我们可以自己编写模板使之对应。编写模板方法有两种（1）数据维护数据分层维护转换分层模板编辑出现如下对话框，读入CAD自动转换南方CASS模板.txt第10页共44页第9页共44页编号：时间：2021...
