CATIA车座设计教程VIP免费

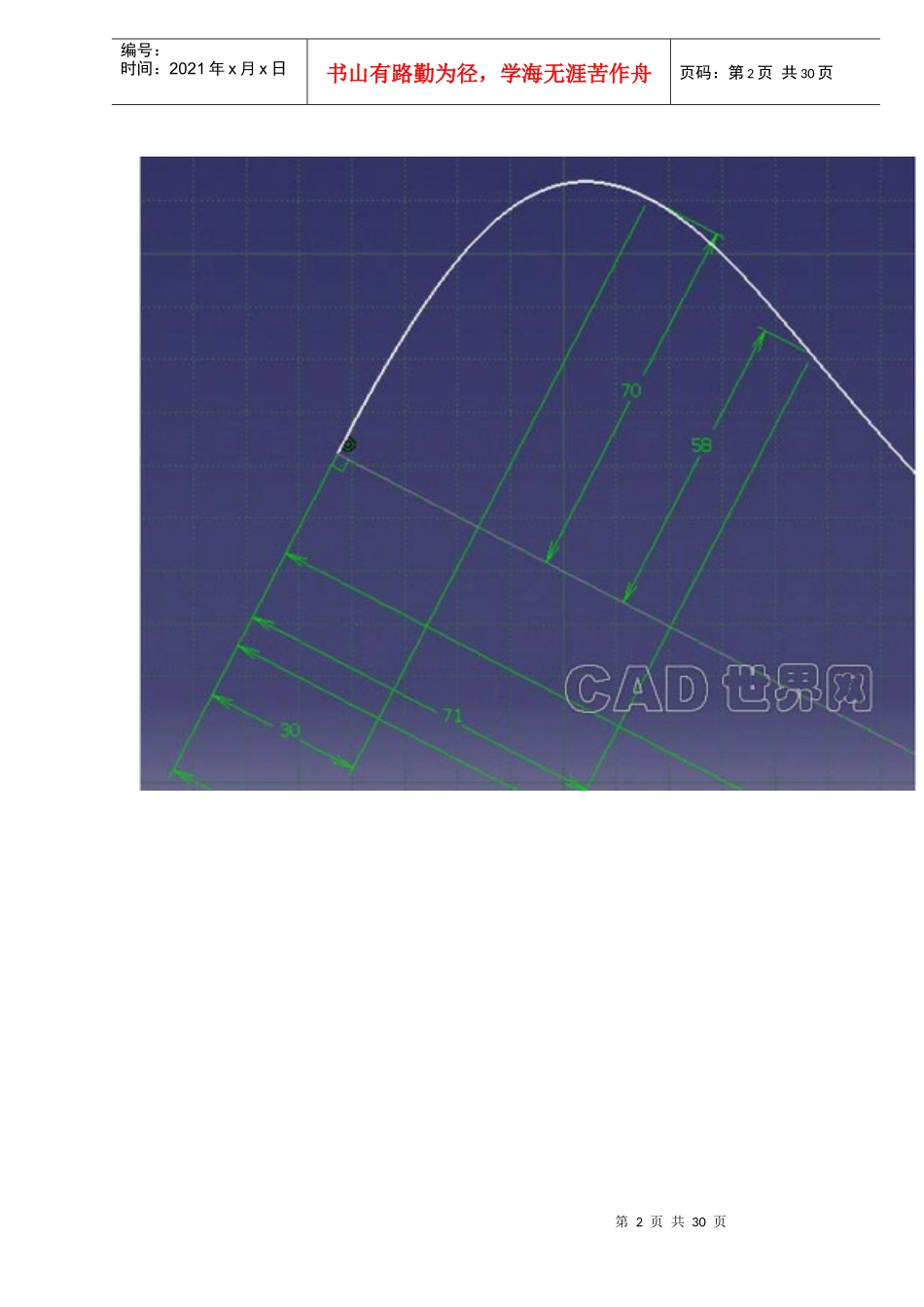

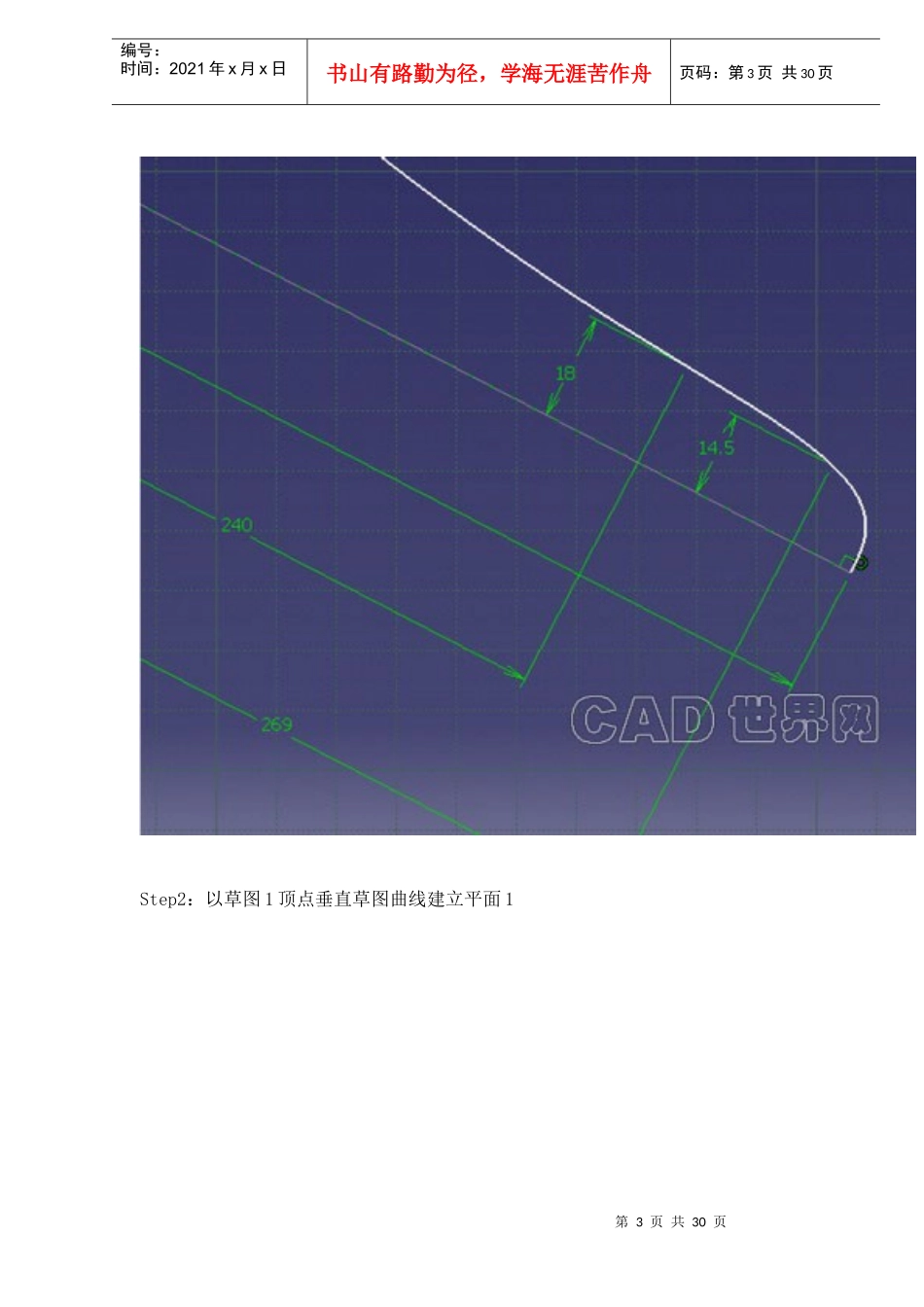

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页CATIA车座设计中文教程详图第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页Step2：以草图1顶点垂直草图曲线建立平面1第4页共30页第3页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共30页Step3：在平面1上按照下图尺寸建立草图2第5页共30页第4页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共30页Step4：退出草图后在GSD模块里面用进行曲线复合第6页共30页第5页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共30页Step5：在平面1上按照下图尺寸建立草图3第7页共30页第6页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共30页完成后情况：第8页共30页第7页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共30页Step6：以平面1对称复合线第9页共30页第8页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共30页Step7：在草图3曲线上建立点1和点2，分别距端点距离50和250。第10页共30页第9页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共30页第11页共30页第10页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共30页Step8：分别在点1和点2处垂直草图3建立平面2和平面3第12页共30页第11页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共30页第13页共30页第12页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共30页Step9：求出平面2和平面3分别与复合及对称曲线的交点（共4个）第14页共30页第13页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共30页第15页共30页第14页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共30页第16页共30页第15页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共30页Step10：在平面2上以点1和两个交点建立样条线草图4，注意，要做辅助线，保证样条线延伸线与平面1平行同样的方法在平面3上建立草图5第17页共30页第16页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共30页第18页共30页第17页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共30页Step11：以草图4和草图5为截面，以复合线、对称线及草图3曲线为引导线进行loft，注意截面线方向要一致。Step12：用草图4对复合线及对称线进行切割，然后把切割后的线连接起来，再以这条线和草图4为截面，以复合线、对称线及草图3曲线为引导线进行loft，注意截面线方向要一致，选择草图4为截面线时支持面要选刚才所生成的loft面。第19页共30页第18页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第19页共30页第20页共30页第19页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第20页共30页第21页共30页第20页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第21页共30页第22页共30页第21页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第22页共30页Step13：同样的方法生成车座后步的loft面第23页共30页第22页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第23页共30页第24页共30页第23页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第24页共30页第25页共30页第24页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第25页共30页第26页共30页第25页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第26页共30页Step14：连接所生成的3个曲面...
