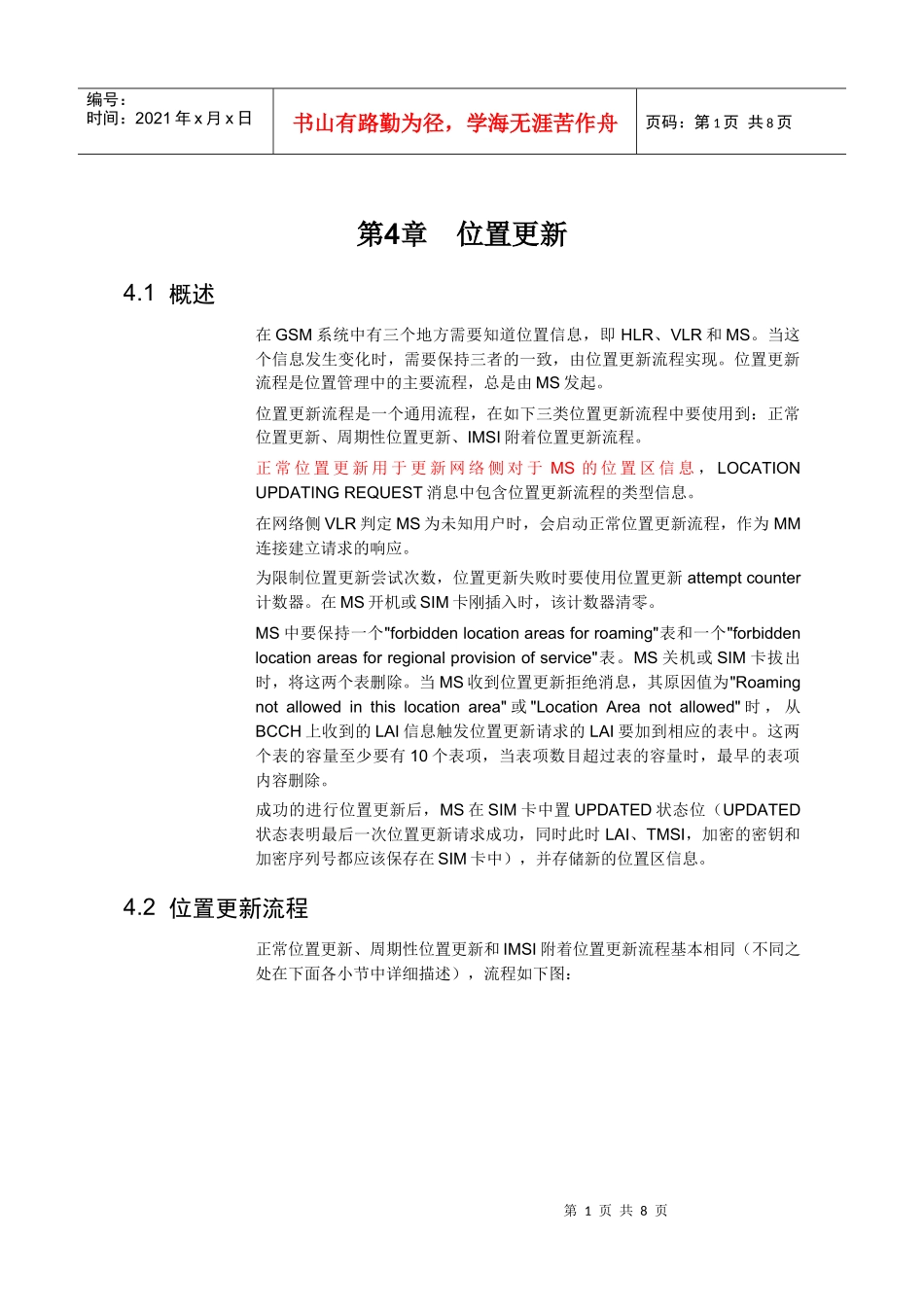

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页第4章位置更新4.1概述在GSM系统中有三个地方需要知道位置信息，即HLR、VLR和MS。当这个信息发生变化时，需要保持三者的一致，由位置更新流程实现。位置更新流程是位置管理中的主要流程，总是由MS发起。位置更新流程是一个通用流程，在如下三类位置更新流程中要使用到：正常位置更新、周期性位置更新、IMSI附着位置更新流程。正常位置更新用于更新网络侧对于MS的位置区信息，LOCATIONUPDATINGREQUEST消息中包含位置更新流程的类型信息。在网络侧VLR判定MS为未知用户时，会启动正常位置更新流程，作为MM连接建立请求的响应。为限制位置更新尝试次数，位置更新失败时要使用位置更新attemptcounter计数器。在MS开机或SIM卡刚插入时，该计数器清零。MS中要保持一个"forbiddenlocationareasforroaming"表和一个"forbiddenlocationareasforregionalprovisionofservice"表。MS关机或SIM卡拔出时，将这两个表删除。当MS收到位置更新拒绝消息，其原因值为"Roamingnotallowedinthislocationarea"或"LocationAreanotallowed"时，从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。这两个表的容量至少要有10个表项，当表项数目超过表的容量时，最早的表项内容删除。成功的进行位置更新后，MS在SIM卡中置UPDATED状态位（UPDATED状态表明最后一次位置更新请求成功，同时此时LAI、TMSI，加密的密钥和加密序列号都应该保存在SIM卡中），并存储新的位置区信息。4.2位置更新流程正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同（不同之处在下面各小节中详细描述），流程如下图：第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页图4-1位置更新流程(1)MS在空中接口的接入信道上向BTS发送ChannelRequest（该消息内含接入原因值为位置更新）；(2)BTS向BSC发送ChannelRequired消息；(3)BSC收到ChannelRequired后，分配信令信道，向BTS发送ChannelActivation；(4)BTS收到ChannelActivation后，如果信道类型正确，则在指定信道上开功率放大器，上行开始接收信息，并向BSC发送ChannelActivationAcknowledge；(5)BSC通过BTS向MS发送ImmediateAssignmentCommand；(6)MS发SABM帧接入；(7)BTS回UA帧进行确认；(8)BTS向BSC发EstablishmentIndication，该消息中包含了LocationUpdateRequest消息内容；(9)BSC建立A接口SCCP链接，向MSC发送LocationUpdateRequest，该消息中包含了当前小区的CGI信息；(10)MSC向BSC回链接确认消息；(11)MSC向MS回位置更新接受消息，表明位置更新成功；(12)在网络侧拒绝本次位置更新时，网络侧下发消息给MS；(13)若MSC侧选择“位置更新时分配TMSI”为否，则在位置更新的过程中，MS没有“TMSIReallocationComplete”消息的上报。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页(14)从此处开始网络侧启动信道释放流程，详细解释见释放流程部分。4.2.2周期性位置更新周期性位置更新用于通知网络侧MS没有关机，采用正常位置更新流程实现，位置更新类型在LOCATIONUPDATINGREQUEST消息中给出；MS中的T3212定时器用于周期性位置更新。如果该定时器没有启动，则MS在每次进入MMIDLE状态中的NORMALSERVICE或ATTEMPTingTOUPDATE子状态时，启动该定时器。MS在离开MMIDLE子状态（MMIDLE状态表明MS处于非激活态，即没有进行任何呼叫流程，仅处于侦听状态，例如当进行主叫、被叫等过程中，MS会离开MM_IDLE状态）时，T3212定时器继续运行直至超时。在下列情况下，该定时器停止计时（同时MS重置T3212定时器为初始值以便下一次位置更新）：-收到LOCATIONUPDATINGACCEPT或LOCATIONUPDATINGREJECT消息时；-收到AUTHENTICATIONREJECT消息时；-第一条MM消息（如位置更新接受，CMSERVICEACCEPT等）收到时，或在MM连接建立加密模式完成时（最近业务状态为LIMITEDSERVICE除外）；-MS已响应寻呼，并正确地收到除RR消息外的层3消息；-T3212定时器超时；-MS去活(如关机或SIM卡拔出)；当T3212定时器超时，则启动...
