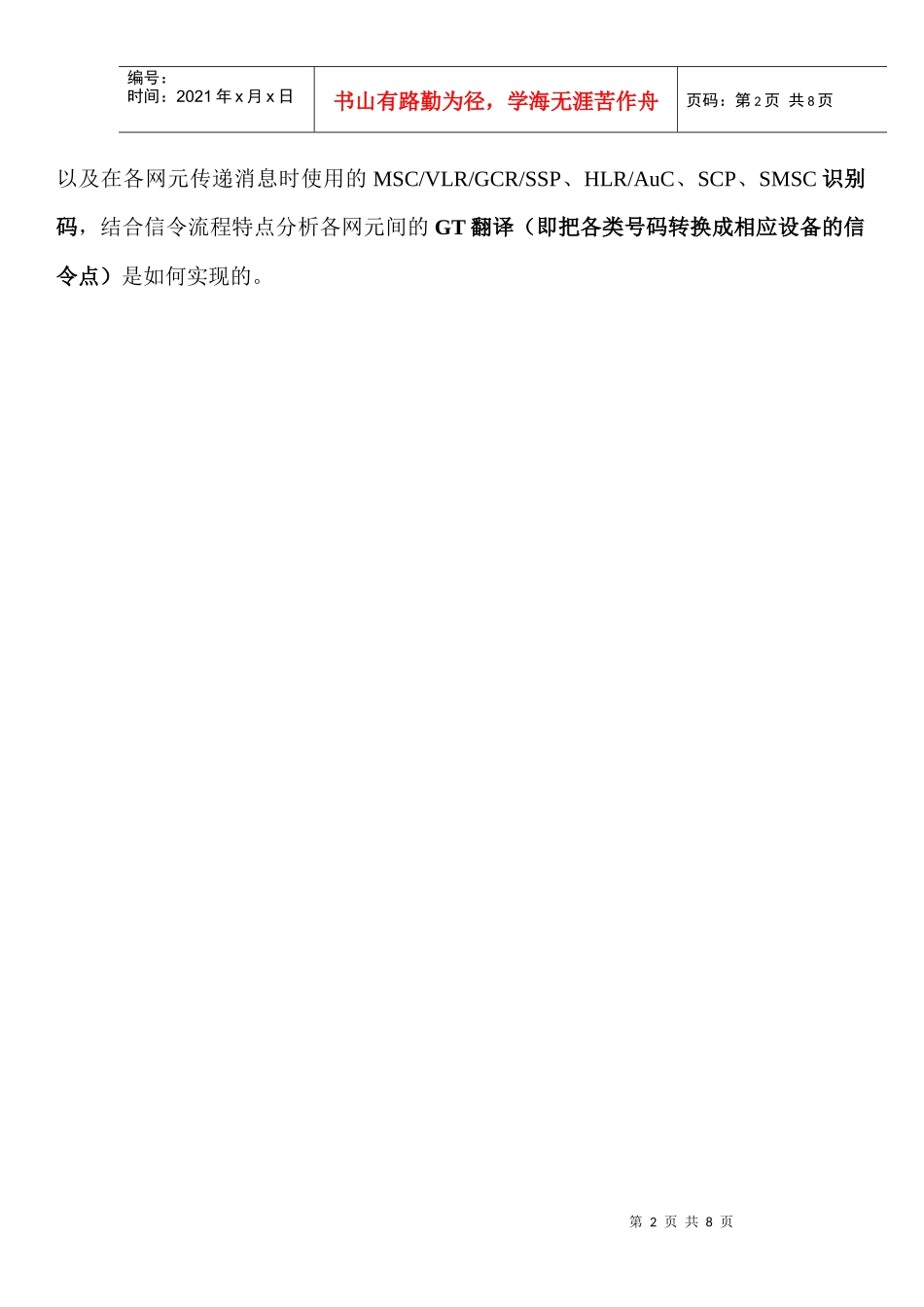

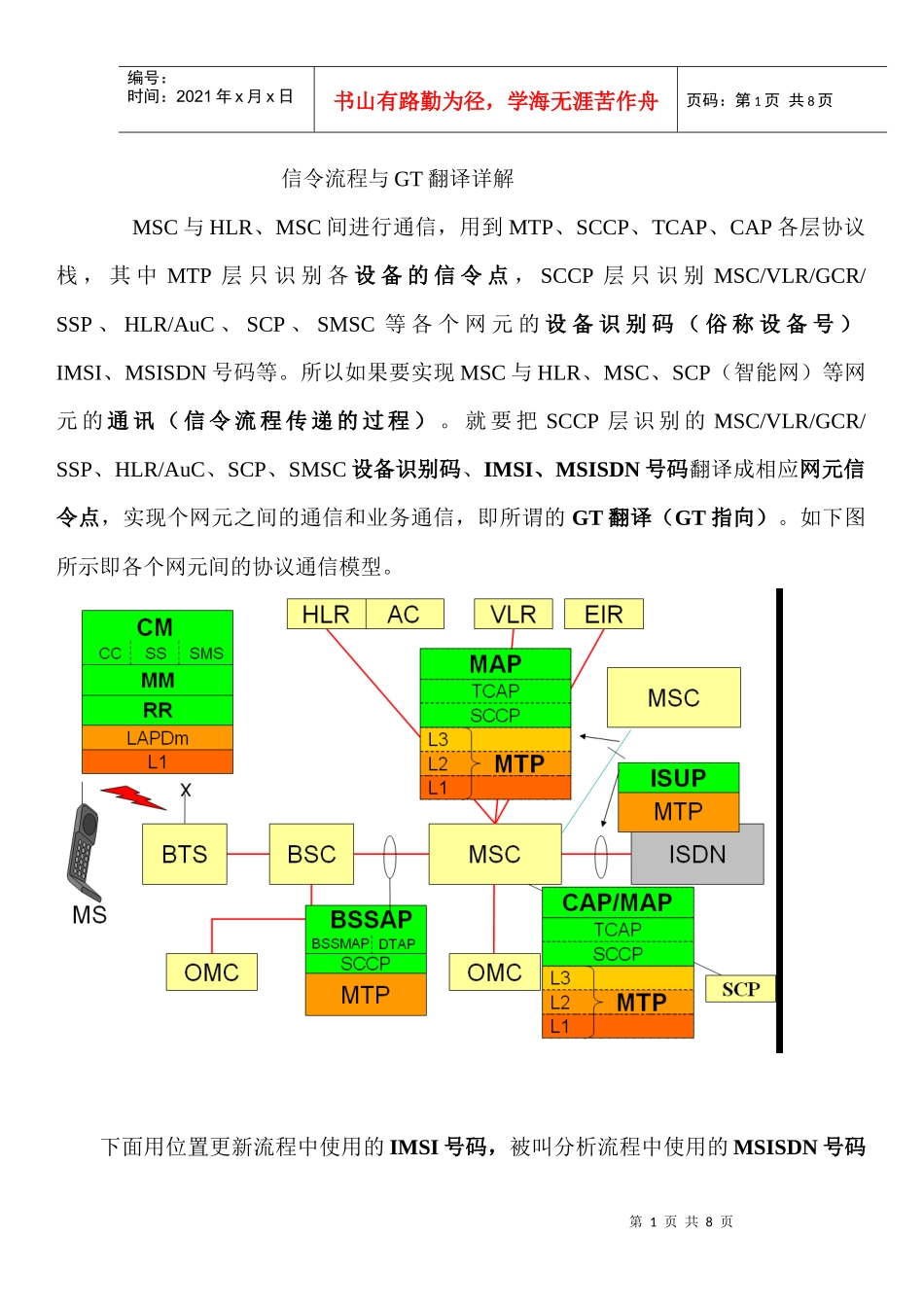

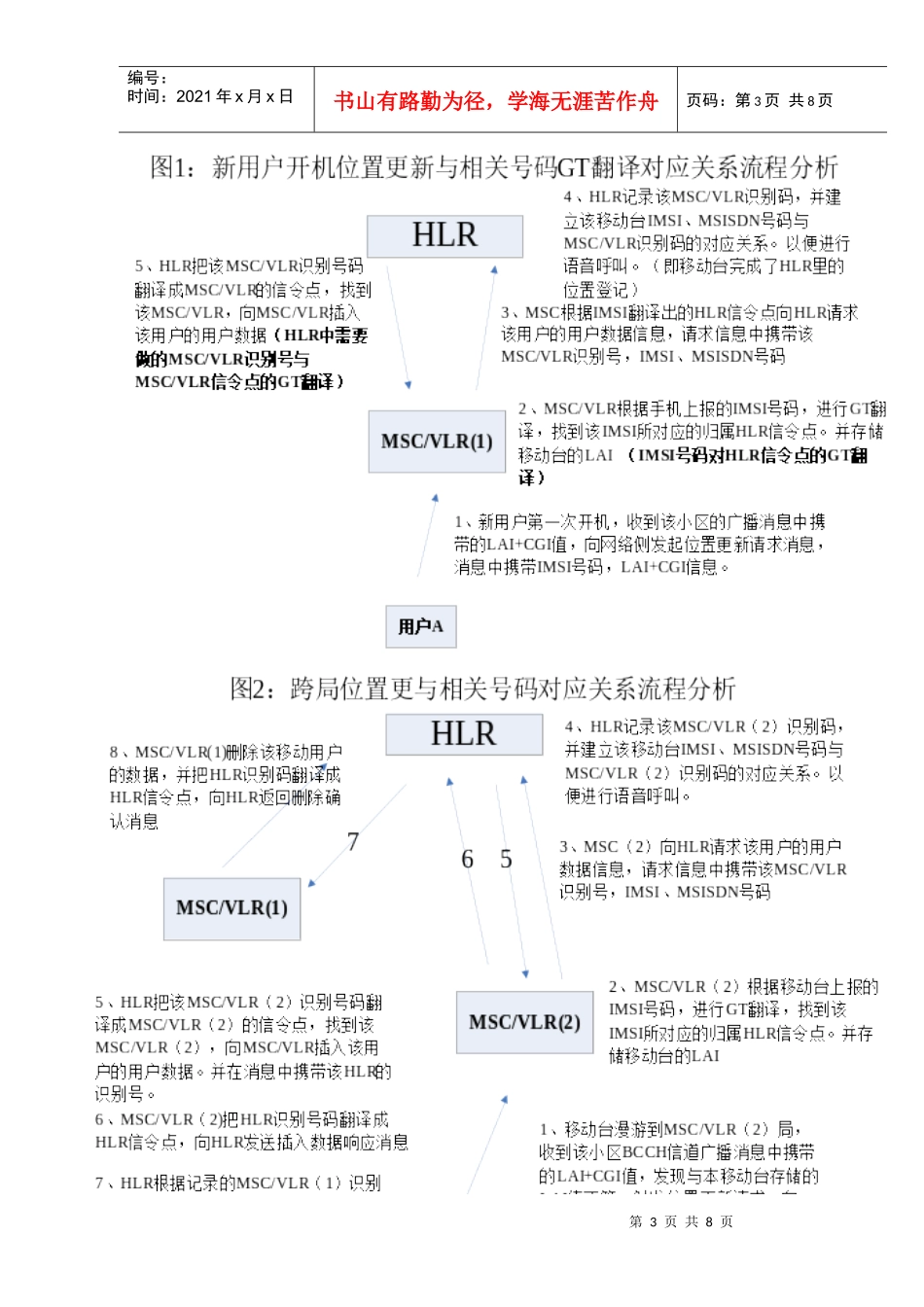

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页信令流程与GT翻译详解MSC与HLR、MSC间进行通信，用到MTP、SCCP、TCAP、CAP各层协议栈，其中MTP层只识别各设备的信令点，SCCP层只识别MSC/VLR/GCR/SSP、HLR/AuC、SCP、SMSC等各个网元的设备识别码（俗称设备号）IMSI、MSISDN号码等。所以如果要实现MSC与HLR、MSC、SCP（智能网）等网元的通讯（信令流程传递的过程）。就要把SCCP层识别的MSC/VLR/GCR/SSP、HLR/AuC、SCP、SMSC设备识别码、IMSI、MSISDN号码翻译成相应网元信令点，实现个网元之间的通信和业务通信，即所谓的GT翻译（GT指向）。如下图所示即各个网元间的协议通信模型。下面用位置更新流程中使用的IMSI号码，被叫分析流程中使用的MSISDN号码第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页以及在各网元传递消息时使用的MSC/VLR/GCR/SSP、HLR/AuC、SCP、SMSC识别码，结合信令流程特点分析各网元间的GT翻译（即把各类号码转换成相应设备的信令点）是如何实现的。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页综合上述分析流程特点，如新开一个局与既有HLR互联，所要制作的数据包括GT翻译数据、中继路由数据、话路数据、对端局漫游号码信息等数据下面主要介绍各局间需要做的GT翻译数据。一、新开MSC/VLR局需要做的GT数据1、IMSI号码与HLR信令点对应关系的GT数据（MSC通过IMSI号码找到该移动用户归属的HLR，用于位置更新）2、MSISDN号码与HLR信令点间对应关系的GT数据。（MSC通过MSISDN号码找到该移动用户归属的HLR，用于通过HLR向被叫端局要MSRN号码以便建立到被叫局的路由）3、本局MSC/VLR识别号与本局MSC/VLR信令点的GT数据。便于其他网元向本局发送信消息时，本局知道是给本局的消息，使本局业务落地。3、HLR识别码与HLR信令点对应关系的GT数据。便于与HLR间进行通信。4、智能网识别码与智能网信令点对应关系的GT数据。二、HLR中需要做的GT数据1.新开局MSC/VLR识别号与本局MSC/VLR信令点的GT数据。便于与HLR间的业务通信。2、HLR识别码与HLR信令点对应关系的GT数据。三．SGSN中需要做的GT数据1、HLR识别码与HLR信令点对应关系的GT数据。附：GSM-R实际网络中新开MSC局用户数据的制作第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页GSM-R实际网络通过北京、武汉TMSC/STP及GT寻址实现新开MSC局接入既有GSM-R网络。GSM-R网络中STP做IMSI的大字冠指向，是把IMSI的46020的大字冠，翻译成HLR的信令点的GT翻译，即是把GSM-R的IMSI号码46020的大字冠指向HLR，实现IMSI的位置更新。GSM-R网络中STP做MSISDN的大字冠指向，即是把MSISDN的861498的大字冠，翻译成HLR的信令点的GT翻译，即是把GSM-R的MSISDN号码861498的大字冠指向HLR，实现主叫用户如何通过被叫的MSISDN号码，指向全路HLR，由HLR向被叫局MSC/VLR请求MSRN号码，找到去被叫MSC的路由。由于北京、武汉STP与北京、武汉HLR、SCP同属一地，STP到HLR、SCP采用直连方式连接，信令数据可以提前制作。制作的数据包括：STP到HLR、SCP的GT翻译及信令链路、HLR、SCP到STP的GT翻译及信令链路。在STP到HLR、SCP的信令数据已经具备条件的情况下。新开MSC局接入既有GSM-R网络的数据制作主要包括如下几个部分。一、新开MSC局的数据制作1、新开局MTP层信令数据制作：新开MSC局的MTP层制作到STP的直连信令数据：确定信令链路的数量、编号及到STP的信令点。新开MSC局的MTP层制作到直连MSC的直连信令数据：确定信令链路的数量及到直连MSC的信令点。2、新开局的SCCP层信令数据的制作第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页1）通过STP完成GT寻址的数据制作制作新开MSC局到HLR信令点的数据;制作新开MSC局到智能网...
