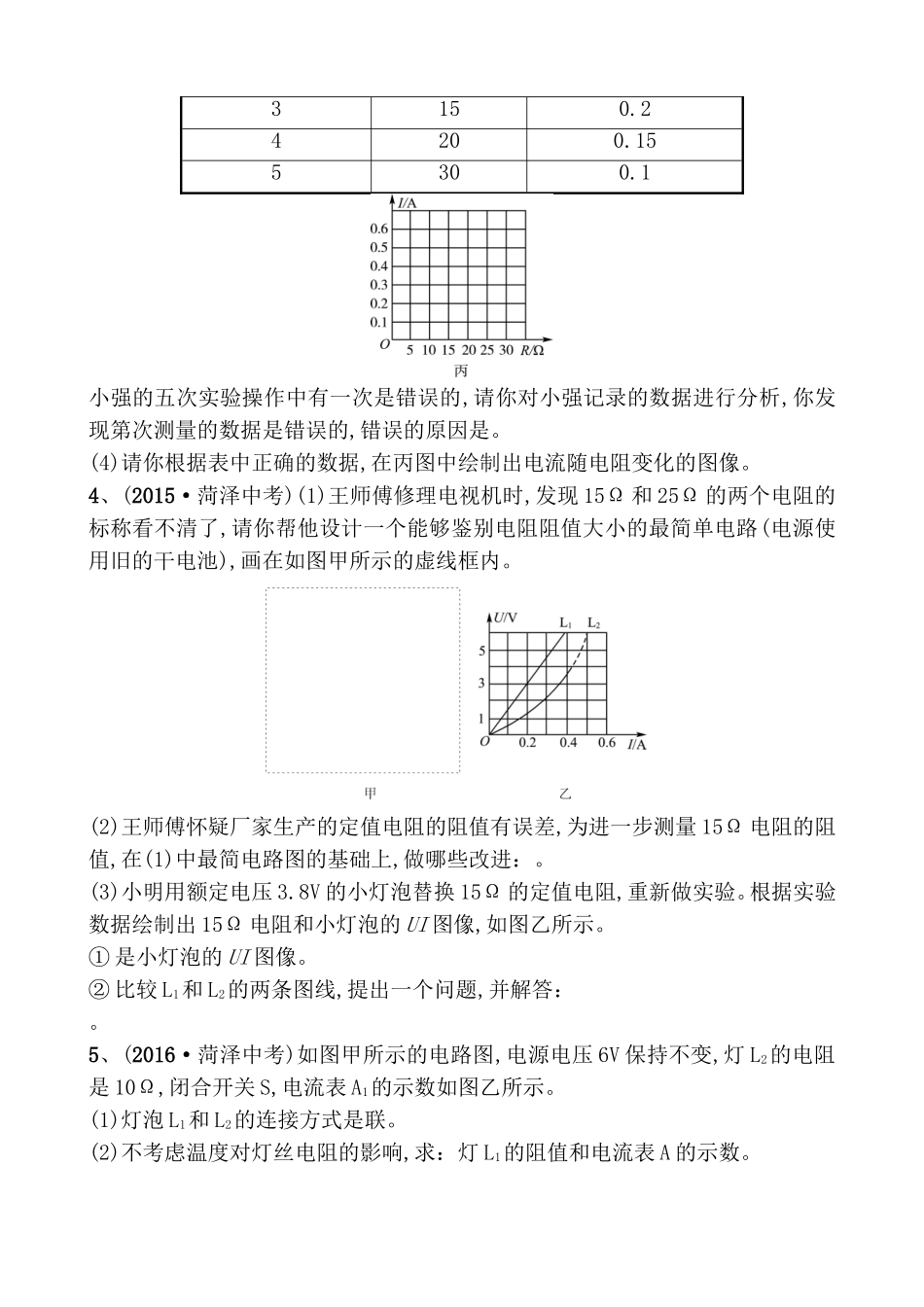

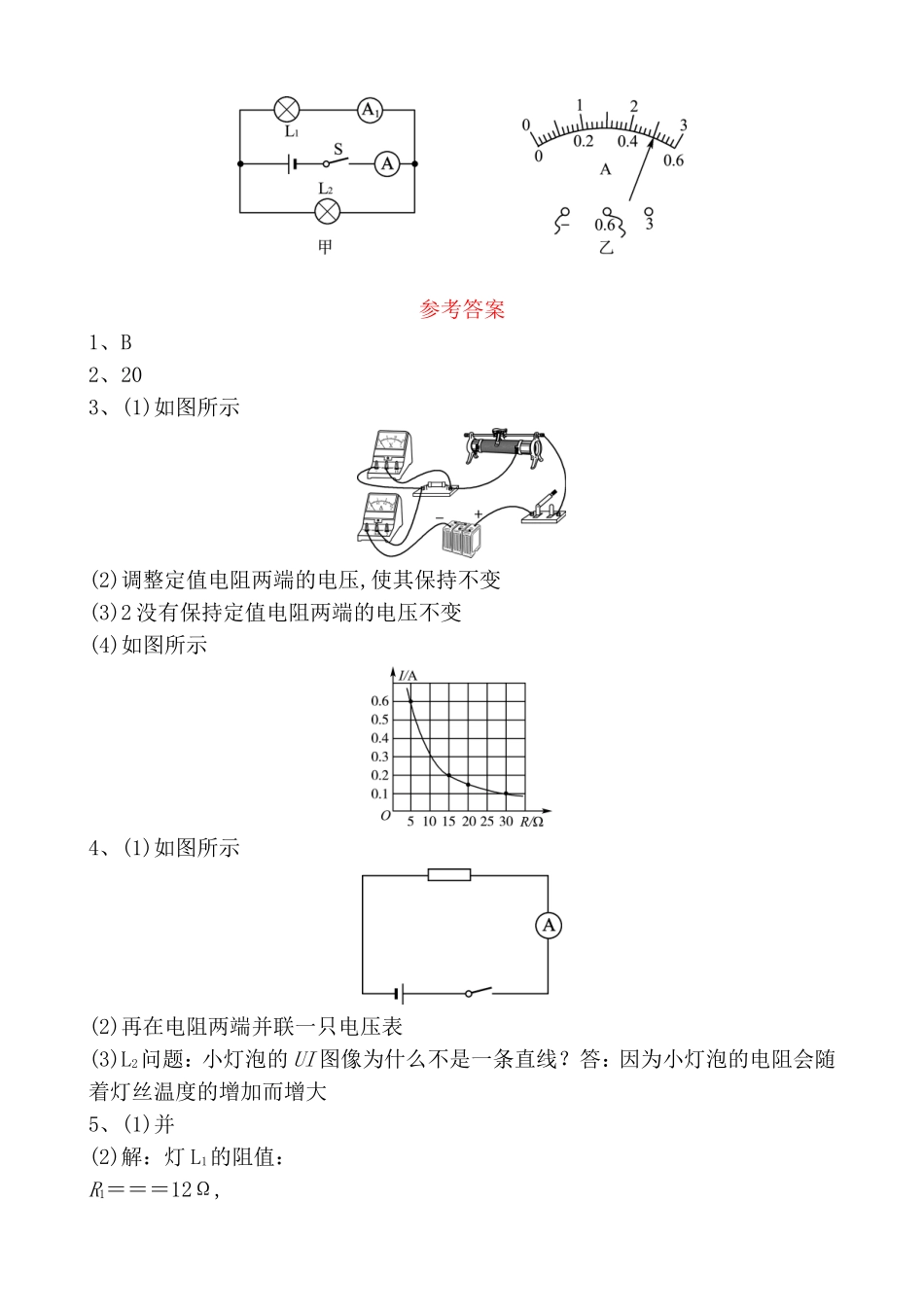

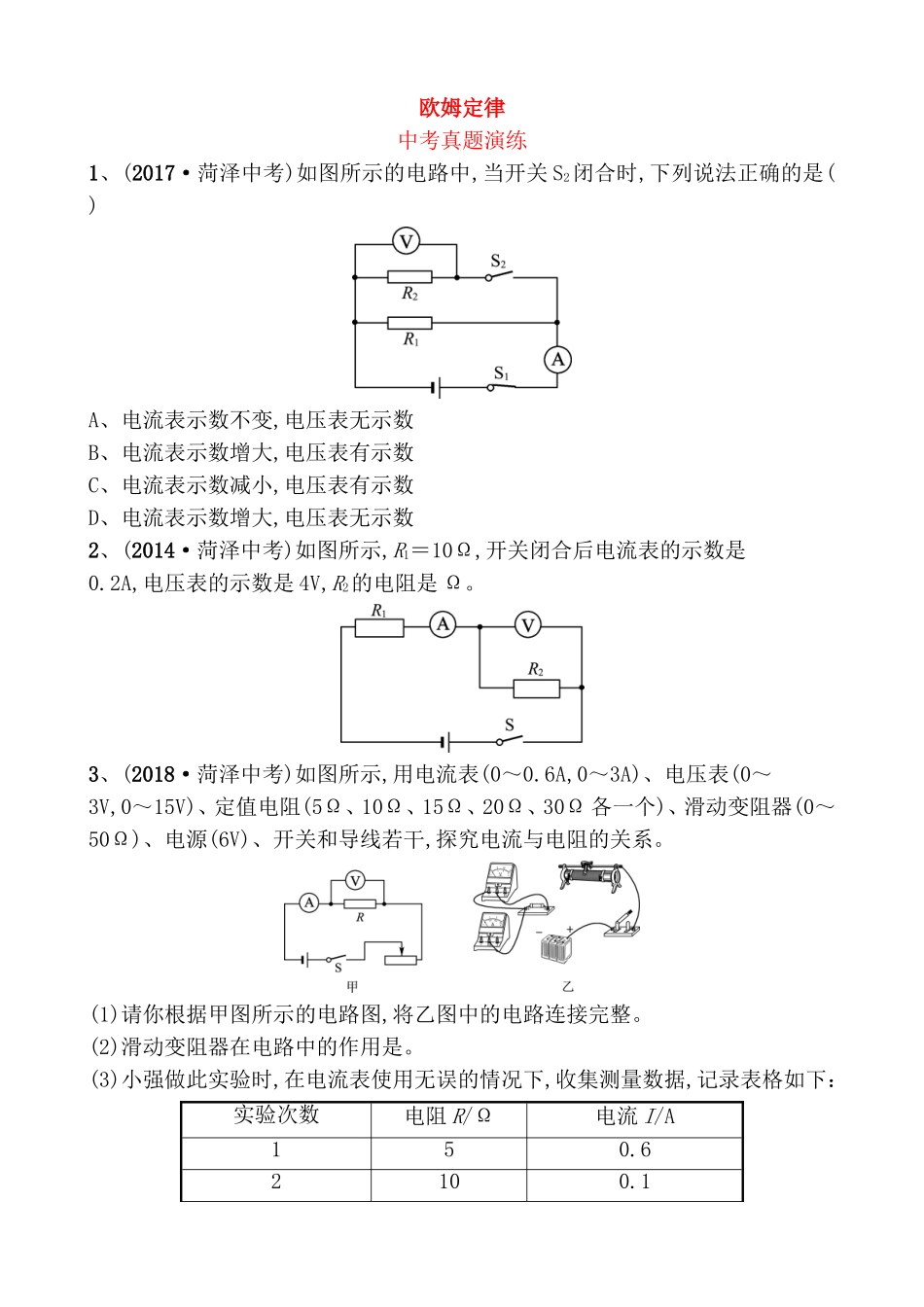

欧姆定律中考真题演练1、(2017·菏泽中考)如图所示的电路中,当开关S2闭合时,下列说法正确的是()A、电流表示数不变,电压表无示数B、电流表示数增大,电压表有示数C、电流表示数减小,电压表有示数D、电流表示数增大,电压表无示数2、(2014·菏泽中考)如图所示,R1＝10Ω,开关闭合后电流表的示数是0.2A,电压表的示数是4V,R2的电阻是Ω。3、(2018·菏泽中考)如图所示,用电流表(0～0.6A,0～3A)、电压表(0～3V,0～15V)、定值电阻(5Ω、10Ω、15Ω、20Ω、30Ω各一个)、滑动变阻器(0～50Ω)、电源(6V)、开关和导线若干,探究电流与电阻的关系。(1)请你根据甲图所示的电路图,将乙图中的电路连接完整。(2)滑动变阻器在电路中的作用是。(3)小强做此实验时,在电流表使用无误的情况下,收集测量数据,记录表格如下：实验次数电阻R/Ω电流I/A150.62100.13150.24200.155300.1小强的五次实验操作中有一次是错误的,请你对小强记录的数据进行分析,你发现第次测量的数据是错误的,错误的原因是。(4)请你根据表中正确的数据,在丙图中绘制出电流随电阻变化的图像。4、(2015·菏泽中考)(1)王师傅修理电视机时,发现15Ω和25Ω的两个电阻的标称看不清了,请你帮他设计一个能够鉴别电阻阻值大小的最简单电路(电源使用旧的干电池),画在如图甲所示的虚线框内。(2)王师傅怀疑厂家生产的定值电阻的阻值有误差,为进一步测量15Ω电阻的阻值,在(1)中最简电路图的基础上,做哪些改进：。(3)小明用额定电压3.8V的小灯泡替换15Ω的定值电阻,重新做实验。根据实验数据绘制出15Ω电阻和小灯泡的UI图像,如图乙所示。①是小灯泡的UI图像。②比较L1和L2的两条图线,提出一个问题,并解答：。5、(2016·菏泽中考)如图甲所示的电路图,电源电压6V保持不变,灯L2的电阻是10Ω,闭合开关S,电流表A1的示数如图乙所示。(1)灯泡L1和L2的连接方式是联。(2)不考虑温度对灯丝电阻的影响,求：灯L1的阻值和电流表A的示数。参考答案1、B2、203、(1)如图所示(2)调整定值电阻两端的电压,使其保持不变(3)2没有保持定值电阻两端的电压不变(4)如图所示4、(1)如图所示(2)再在电阻两端并联一只电压表(3)L2问题：小灯泡的UI图像为什么不是一条直线？答：因为小灯泡的电阻会随着灯丝温度的增加而增大5、(1)并(2)解：灯L1的阻值：R1＝＝＝12Ω,通过L2的电流：I2＝＝＝0.6A,电流表A的示数：I＝I1＋I2＝0.5A＋0.6A＝1.1A。答：灯L1的阻值为12Ω；电流表A的示数为1.1A。
