家用煤气报警器硬件设计VIP免费

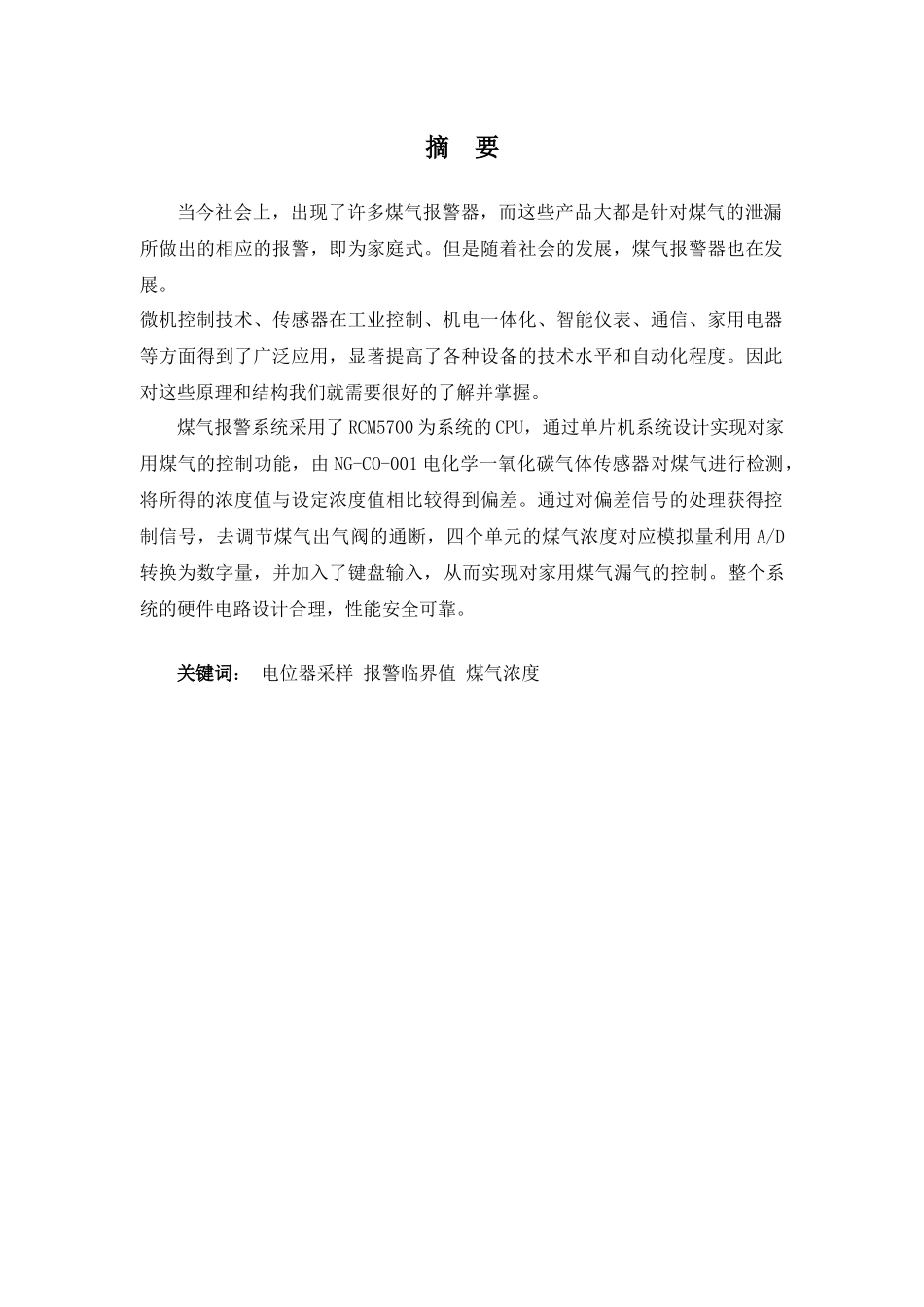

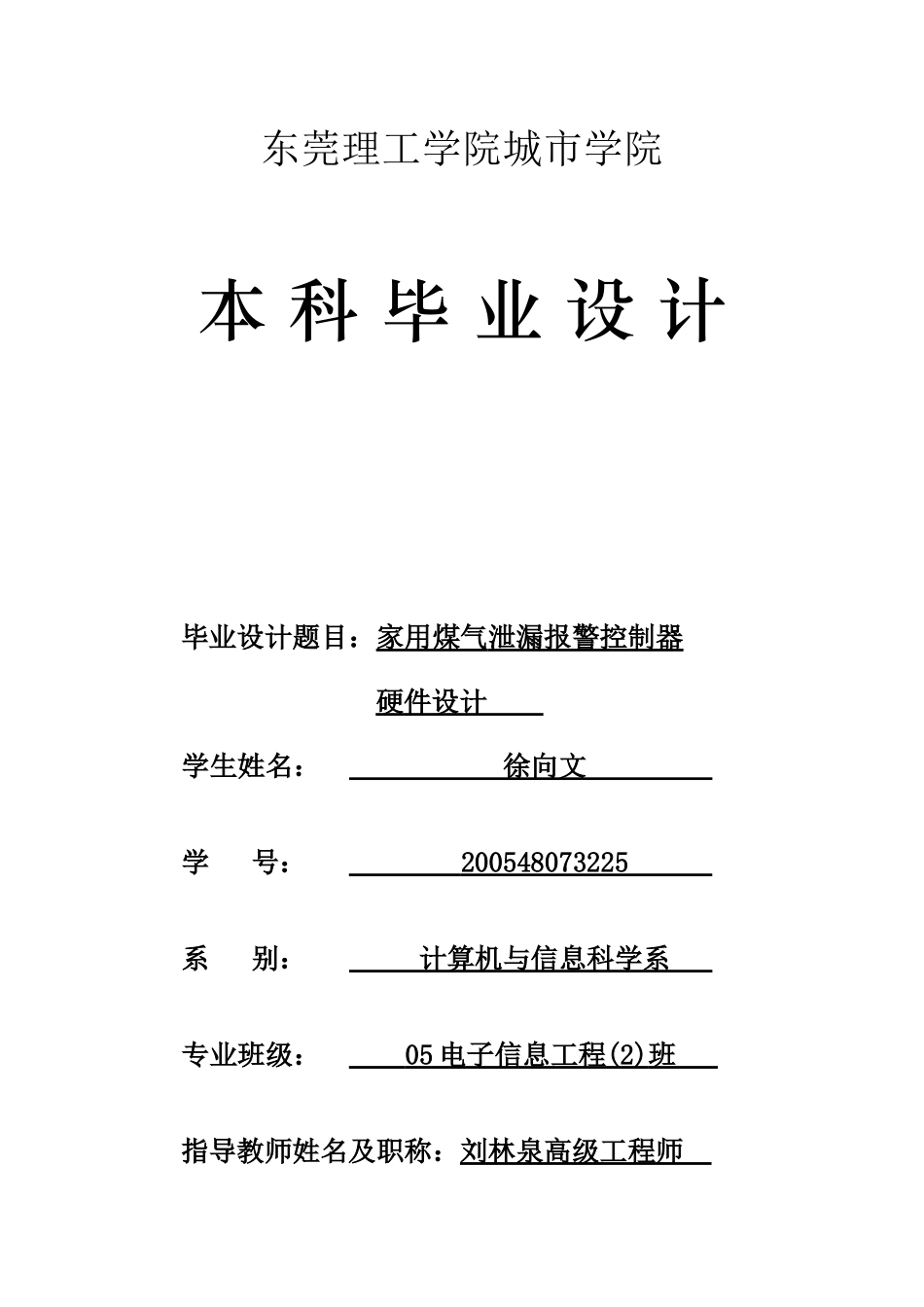

东莞理工学院城市学院本科毕业设计毕业设计题目：家用煤气泄漏报警控制器硬件设计学生姓名：徐向文学号：200548073225系别：计算机与信息科学系专业班级：05电子信息工程(2)班指导教师姓名及职称：刘林泉高级工程师起止时间:2009年3月—2009年6月摘要当今社会上，出现了许多煤气报警器，而这些产品大都是针对煤气的泄漏所做出的相应的报警，即为家庭式。但是随着社会的发展，煤气报警器也在发展。微机控制技术、传感器在工业控制、机电一体化、智能仪表、通信、家用电器等方面得到了广泛应用，显著提高了各种设备的技术水平和自动化程度。因此对这些原理和结构我们就需要很好的了解并掌握。煤气报警系统采用了RCM5700为系统的CPU，通过单片机系统设计实现对家用煤气的控制功能，由NG-CO-001电化学一氧化碳气体传感器对煤气进行检测，将所得的浓度值与设定浓度值相比较得到偏差。通过对偏差信号的处理获得控制信号，去调节煤气出气阀的通断，四个单元的煤气浓度对应模拟量利用A/D转换为数字量，并加入了键盘输入，从而实现对家用煤气漏气的控制。整个系统的硬件电路设计合理，性能安全可靠。关键词：电位器采样报警临界值煤气浓度AbstractInthecurrentsociety,alotofcoalgasalarmshaveappeared,andtheseproductsaremostlytolettingoutcorrespondingalarmsmadeofcoalgas,itisfamily.Butwiththedevelopmentofsociety,coalgasalarmdeveloptoo.Microcomputercontroltechnology,sensorsintheindustrialcontrol,mechatronics,smartinstrumentation,communications,householdappliances,etc.hasbeenwidelyapplied,significantlyimprovedthetechnologicallevelofequipmentanddegreeofautomation.Thusthestructureoftheseprinciplesandweneedtounderstandandgraspthegood.CoalgaswarningsystemadoptRCM5700computerCPUofsystem,Designarealizationthroughasinglesliceofmachinesystemtothecontrolfunctionofhousehold-usecoalgas.TheNG-CO-001electricitychemistrycarbonmonoxideairspreadsafeelingmachinetocarryonanexaminationtothecoalgasandcomparesdensityvalueandenactmentdensityvaluegainingtogetdeviation,theprocessingthatpassestothedeviationsignalacquirescontrolsignalandregulatecoalgastogiveventtoangertheofvalvebreak.fourcoalgasdensitycorrespondinganalogquantityofunitutilizeA/Dpersonwhochangesfigureinto,andhasjoinedkeyin,carryoutthecontrolthatleaksairtothehousehold-usecoalgasthus.Thehardwarecircuitofthewholesystemisreasonableindesign,performanceissafeandreliable.Keyword:Theelectricpotentialdevicesampl目录1、绪论...................................................................................................11.1、课题研究的背景......................................................................................11.2、课题研究的目的......................................................................................11.3、国内外研究现状及发展动态..................................................................21.4、系统设计基本内容..................................................................................42、系统设计技术基础........................................................................................52.1、系统实现方案与选择..............................................................................52.2、MINICORE芯片选择............................................................................72.3、一氧化碳传感器的选择........................................................................152.4、仪表放大器的选择................................................................................212.5、A/D转换器选择.....................................................................................233、基于RCM5700的...
