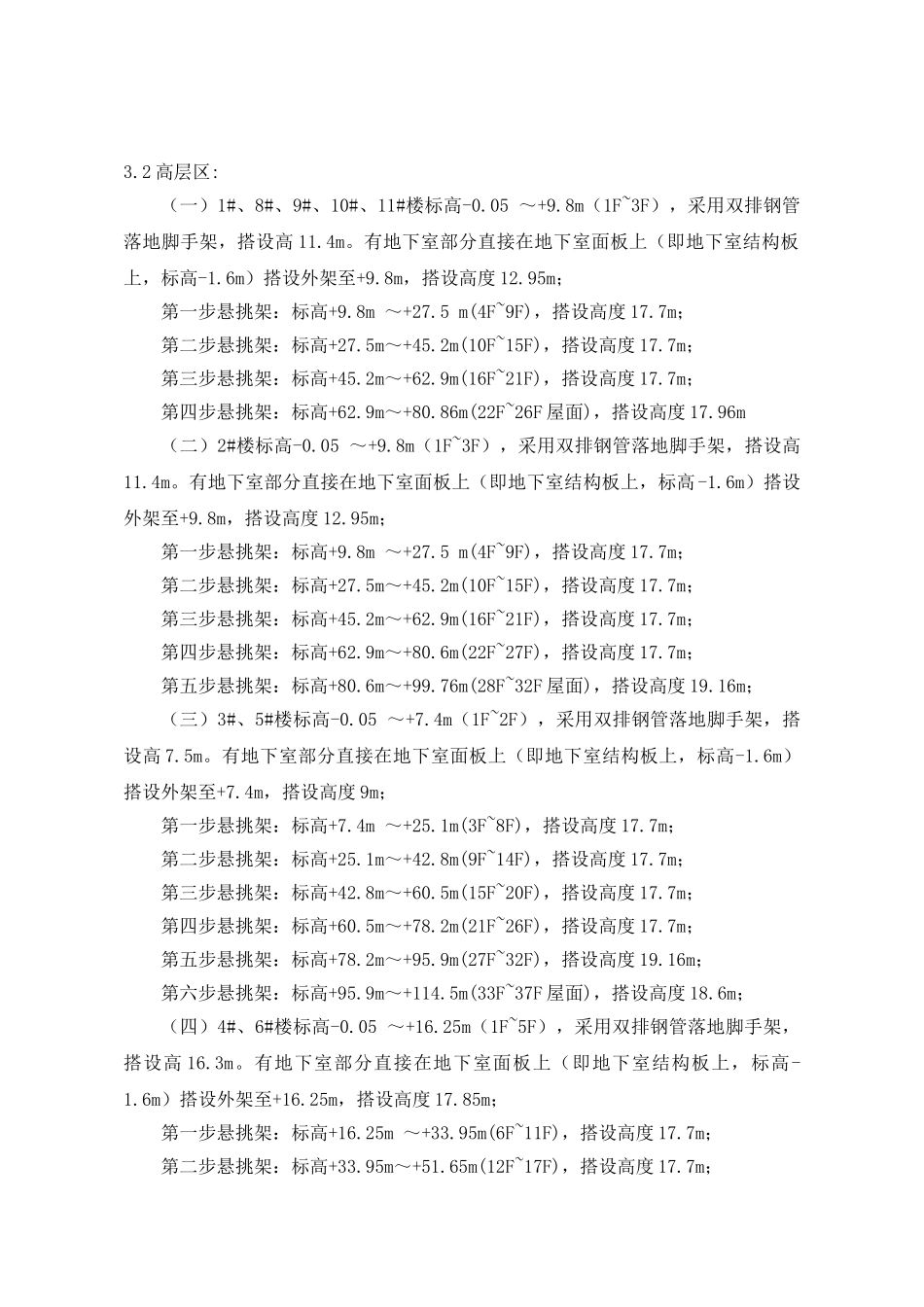

一、工程概况2二、编制依据2三、脚架选型与布置2四、脚手架用途4五、脚手架设材料与要求4六、普通型钢悬挑脚手架5七、普通型钢悬挑脚手架（考虑阳角最不利因数计算）19八、悬挑脚手架搭设注意事项37九、脚手架安全管理43十、应急预案45十一、悬挑脚手架平面布置图63一、工程概况工程名称成都恒大御景主体及配套建设工程工程地点成都市温江区金马镇骑士大道北侧建设单位四川亚天瑞和投资有限公司设计单位成都基准方中建筑设计有限公司监理单位广州市恒合工程监理有限公司施工单位江苏中南建筑产业集团有限责任公司建筑面积一二期共325030平米层数（地上/地下）地上26～40层，地下2层，裙房商业2层结构形式地下室商业框架、主楼剪力墙结构本工程为商住楼，结构设计地下室和商业框架结构、主楼为剪力墙结构。高层区地下2层共9.05m，地上26～40层，1#、8#、9#、10#、11#建筑高度为81.85m米，2#建筑高度为100米，3#、5#建筑高度为114m，4#、6#建筑高度为123m。二.编制依据2.1《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)2.2《建筑结构荷载规范》(GB50009-2012)2.3《钢管脚手架扣件标准》（GB15831-2006）2.4《建筑结构静力计算手册》第二版2.5《钢结构设计规范》(GB50017-2014)2.6《恒大御景施工图》三、脚手架选形与布置本工程脚手架根据建筑物设计特征、结构布置、高度及外墙施工要求，分别选择双排落地脚手架、普通型钢悬挑脚手架两种种形式，分段搭设，以满足建筑物施工过程中模板支撑、操作和安全防护的需要，其布置形式如下：3.1地下室区：地下室层区标高-9.05～-0.05m，采用双排钢管落地脚手架，搭设高度11m。3.2高层区:（一）1#、8#、9#、10#、11#楼标高-0.05～+9.8m（1F~3F），采用双排钢管落地脚手架，搭设高11.4m。有地下室部分直接在地下室面板上（即地下室结构板上，标高-1.6m）搭设外架至+9.8m，搭设高度12.95m；第一步悬挑架：标高+9.8m～+27.5m(4F~9F)，搭设高度17.7m；第二步悬挑架：标高+27.5m～+45.2m(10F~15F)，搭设高度17.7m；第三步悬挑架：标高+45.2m～+62.9m(16F~21F)，搭设高度17.7m；第四步悬挑架：标高+62.9m～+80.86m(22F~26F屋面)，搭设高度17.96m（二）2#楼标高-0.05～+9.8m（1F~3F），采用双排钢管落地脚手架，搭设高11.4m。有地下室部分直接在地下室面板上（即地下室结构板上，标高-1.6m）搭设外架至+9.8m，搭设高度12.95m；第一步悬挑架：标高+9.8m～+27.5m(4F~9F)，搭设高度17.7m；第二步悬挑架：标高+27.5m～+45.2m(10F~15F)，搭设高度17.7m；第三步悬挑架：标高+45.2m～+62.9m(16F~21F)，搭设高度17.7m；第四步悬挑架：标高+62.9m～+80.6m(22F~27F)，搭设高度17.7m；第五步悬挑架：标高+80.6m～+99.76m(28F~32F屋面)，搭设高度19.16m；（三）3#、5#楼标高-0.05～+7.4m（1F~2F），采用双排钢管落地脚手架，搭设高7.5m。有地下室部分直接在地下室面板上（即地下室结构板上，标高-1.6m）搭设外架至+7.4m，搭设高度9m；第一步悬挑架：标高+7.4m～+25.1m(3F~8F)，搭设高度17.7m；第二步悬挑架：标高+25.1m～+42.8m(9F~14F)，搭设高度17.7m；第三步悬挑架：标高+42.8m～+60.5m(15F~20F)，搭设高度17.7m；第四步悬挑架：标高+60.5m～+78.2m(21F~26F)，搭设高度17.7m；第五步悬挑架：标高+78.2m～+95.9m(27F~32F)，搭设高度19.16m；第六步悬挑架：标高+95.9m～+114.5m(33F~37F屋面)，搭设高度18.6m；（四）4#、6#楼标高-0.05～+16.25m（1F~5F），采用双排钢管落地脚手架，搭设高16.3m。有地下室部分直接在地下室面板上（即地下室结构板上，标高-1.6m）搭设外架至+16.25m，搭设高度17.85m；第一步悬挑架：标高+16.25m～+33.95m(6F~11F)，搭设高度17.7m；第二步悬挑架：标高+33.95m～+51.65m(12F~17F)，搭设高度17.7m；第三步悬挑架：标高+51.65m～+69.35m(18F~23F)，搭设高度17.7m；第四步悬挑架：标高+69.35m～+87.05m(24F~29F)，搭设高度17.7m；第五步悬挑架：标高+87.05m～+104.75m(30F~35F)，搭设高度17.7m；第六步悬挑架：标高+104.75m～+122.4m(36F~40F屋面)，搭设高度17.65m；四、脚手架用途本工程外脚手架主要用于主体施工阶段的安全防护...
