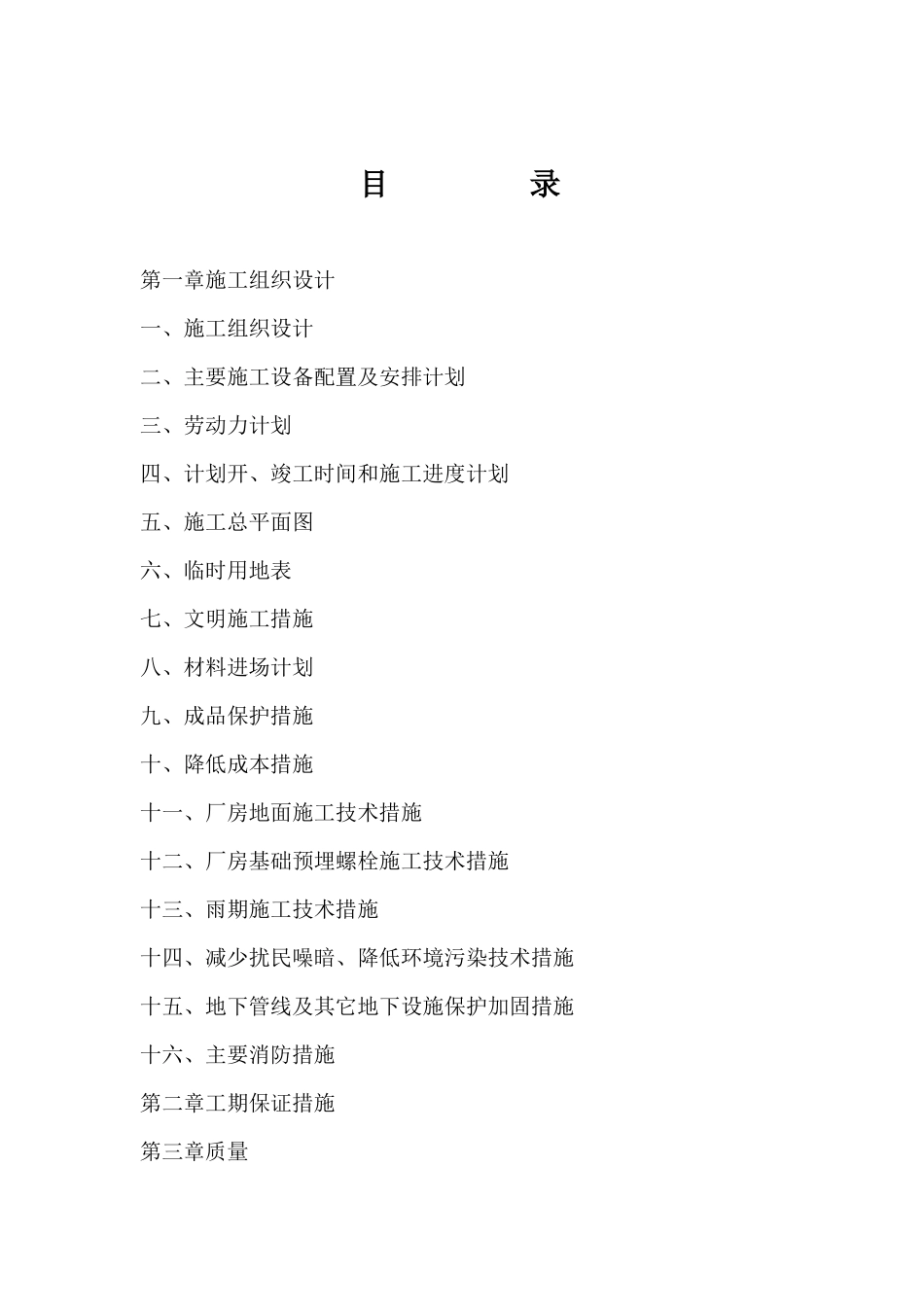

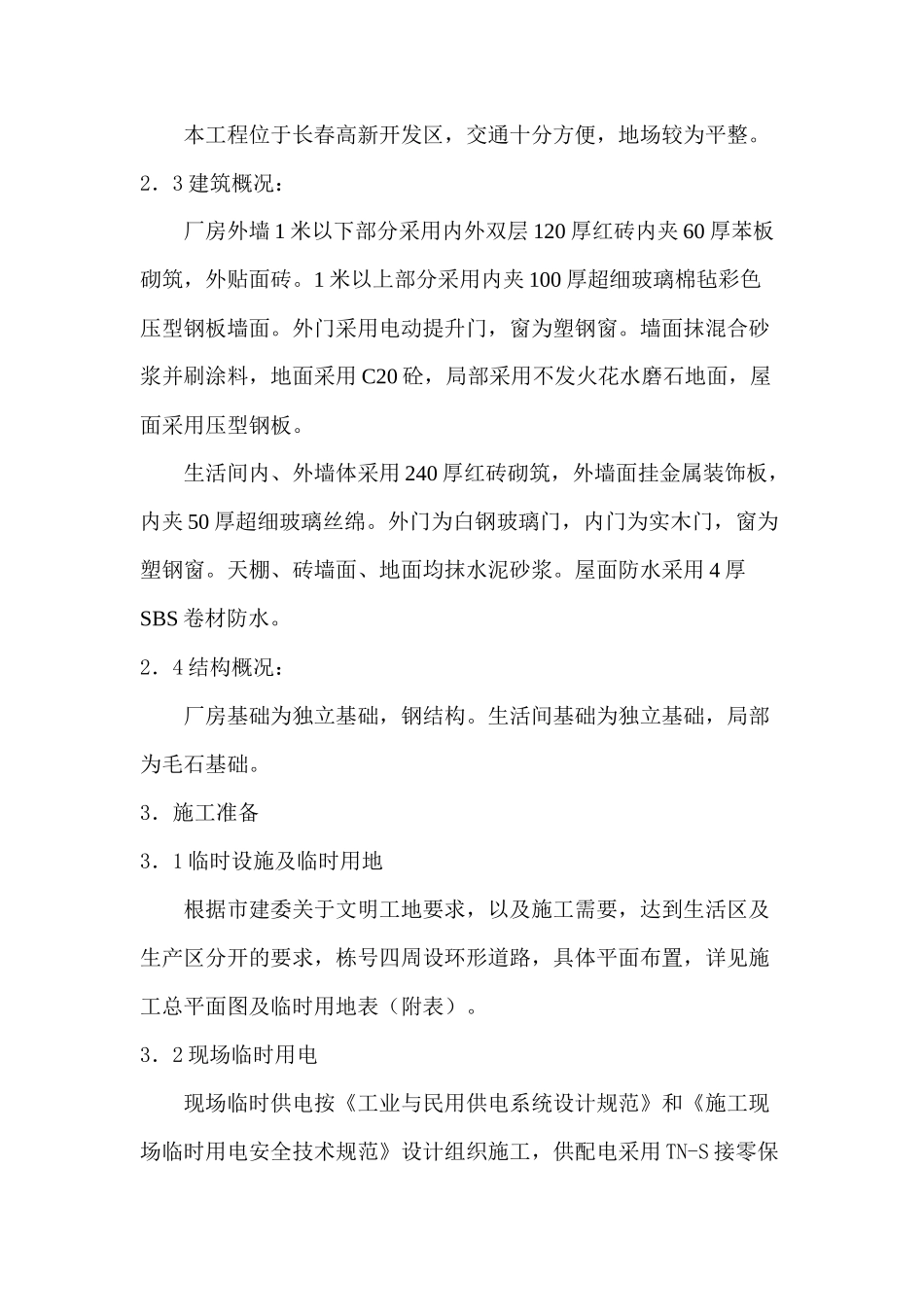

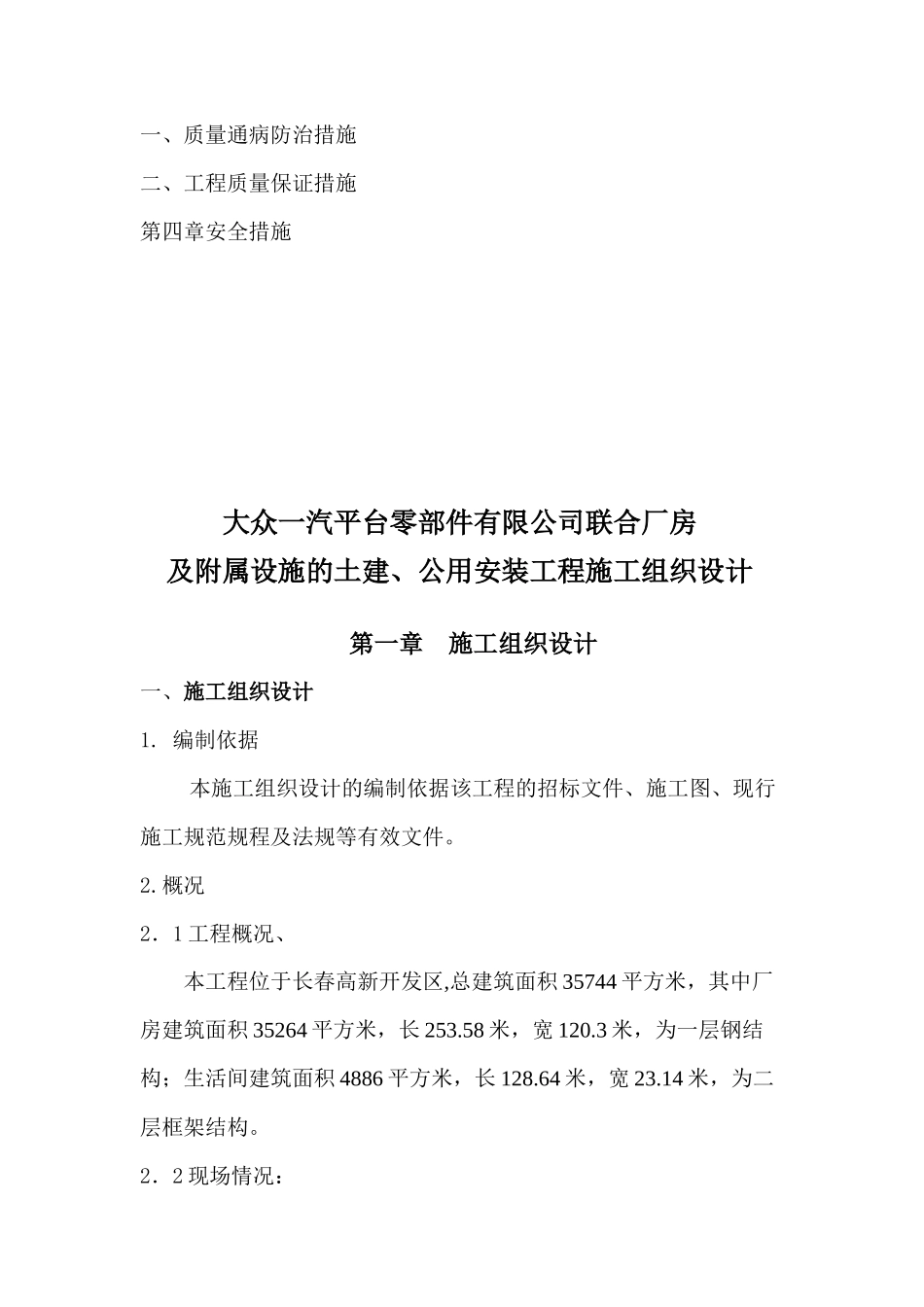

目录第一章施工组织设计一、施工组织设计二、主要施工设备配置及安排计划三、劳动力计划四、计划开、竣工时间和施工进度计划五、施工总平面图六、临时用地表七、文明施工措施八、材料进场计划九、成品保护措施十、降低成本措施十一、厂房地面施工技术措施十二、厂房基础预埋螺栓施工技术措施十三、雨期施工技术措施十四、减少扰民噪暗、降低环境污染技术措施十五、地下管线及其它地下设施保护加固措施十六、主要消防措施第二章工期保证措施第三章质量一、质量通病防治措施二、工程质量保证措施第四章安全措施大众一汽平台零部件有限公司联合厂房及附属设施的土建、公用安装工程施工组织设计第一章施工组织设计一、施工组织设计1.编制依据本施工组织设计的编制依据该工程的招标文件、施工图、现行施工规范规程及法规等有效文件。2.概况2．1工程概况、本工程位于长春高新开发区,总建筑面积35744平方米，其中厂房建筑面积35264平方米，长253.58米，宽120.3米，为一层钢结构；生活间建筑面积4886平方米，长128.64米，宽23.14米，为二层框架结构。2．2现场情况：本工程位于长春高新开发区，交通十分方便，地场较为平整。2．3建筑概况：厂房外墙1米以下部分采用内外双层120厚红砖内夹60厚苯板砌筑，外贴面砖。1米以上部分采用内夹100厚超细玻璃棉毡彩色压型钢板墙面。外门采用电动提升门，窗为塑钢窗。墙面抹混合砂浆并刷涂料，地面采用C20砼，局部采用不发火花水磨石地面，屋面采用压型钢板。生活间内、外墙体采用240厚红砖砌筑，外墙面挂金属装饰板，内夹50厚超细玻璃丝绵。外门为白钢玻璃门，内门为实木门，窗为塑钢窗。天棚、砖墙面、地面均抹水泥砂浆。屋面防水采用4厚SBS卷材防水。2．4结构概况：厂房基础为独立基础，钢结构。生活间基础为独立基础，局部为毛石基础。3．施工准备3．1临时设施及临时用地根据市建委关于文明工地要求，以及施工需要，达到生活区及生产区分开的要求，栋号四周设环形道路，具体平面布置，详见施工总平面图及临时用地表（附表）。3．2现场临时用电现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计组织施工，供配电采用TN-S接零保护系统，按三级配电两级保护设计施工。编制目的：为了保证主体、安装、装修工程用电，对土建、安装、装修等整个过程用电进行整体规划，充分考虑各施工阶段用电机具的用电量，以满足工程施工过程用电要求。3．2．1电源施工现场电源由建设单位提供。3．2．2供电方案供电线路选用五芯电缆，使供电系统做到“三级配电，两级保护”施工机具严格执行“一机、一箱、一闸、一漏”标准要求。3．2．3配电箱设置根据工程要求，本工程设置总配电箱一台，二级分配箱四台，同时每两层设置一台开关箱，用于工程内部用电需要。3．2．4总用电量计算施工用电量达到峰值时用电机具主要有塔吊：2×26kw=52kw切断机：3×7kw=21kw弯曲机：2×5.5kw=11kw调直机：5.5kw电锯：3×7.5kw=15kw电刨：2×4.5kw=9kw振捣器：4×1.5kw=6kw振捣棒：4×1.5kw=6kw电焊机：10×15kw=150kw搅拌机：2×6kw=12kw生活用电：45kw施工现场所有电能总功率287.5KW需要系数k1取0.5，电机的平均功率数cosp取0.8。施工现场所用电焊机10个，设备总功率∑P2=150kw，需要系数K2取0.6。P=1.1×(K1∑P1/cosp+K2∑P2+K3∑P3)=1.1×(0.5×287.5/0.8+150×0.6+0.9×75)=371KW3．3现场临时用水生活及施工用水由建设单位提供水源.3．3．1临时水道管径确定。生产用水，每天按浇筑400m3砼计算1.1×∑Q1N1K11.1×400q1===0.07l/st×8×360020×8×3600生活用水量1.1×∑P1N3’K31.1×∑P1N3″K3q3=+6×8×360024×36001.1×300×30×1.51.1×1.5×100×200=+3×8×360024×3600=0.55l/s消防用水量：q4=10l/s管径：D=（4Q/3.14v1000）1/2=(4×40/3.14×1.5×1000)1/2=0.092m选用Ф100焊接钢管按平面埋设水道。3．4技术准备3．4．1组织工程技术人员学习图纸，了解设计意图进一步弄清工程特点，组织图纸会审，消除错、漏、碰、缺问题，解决设计与施工技术之间的矛盾。3．4．2编制施工组织设计时要兼顾全面，突出重点，以施工图、施工规范、质量标准、操作...
