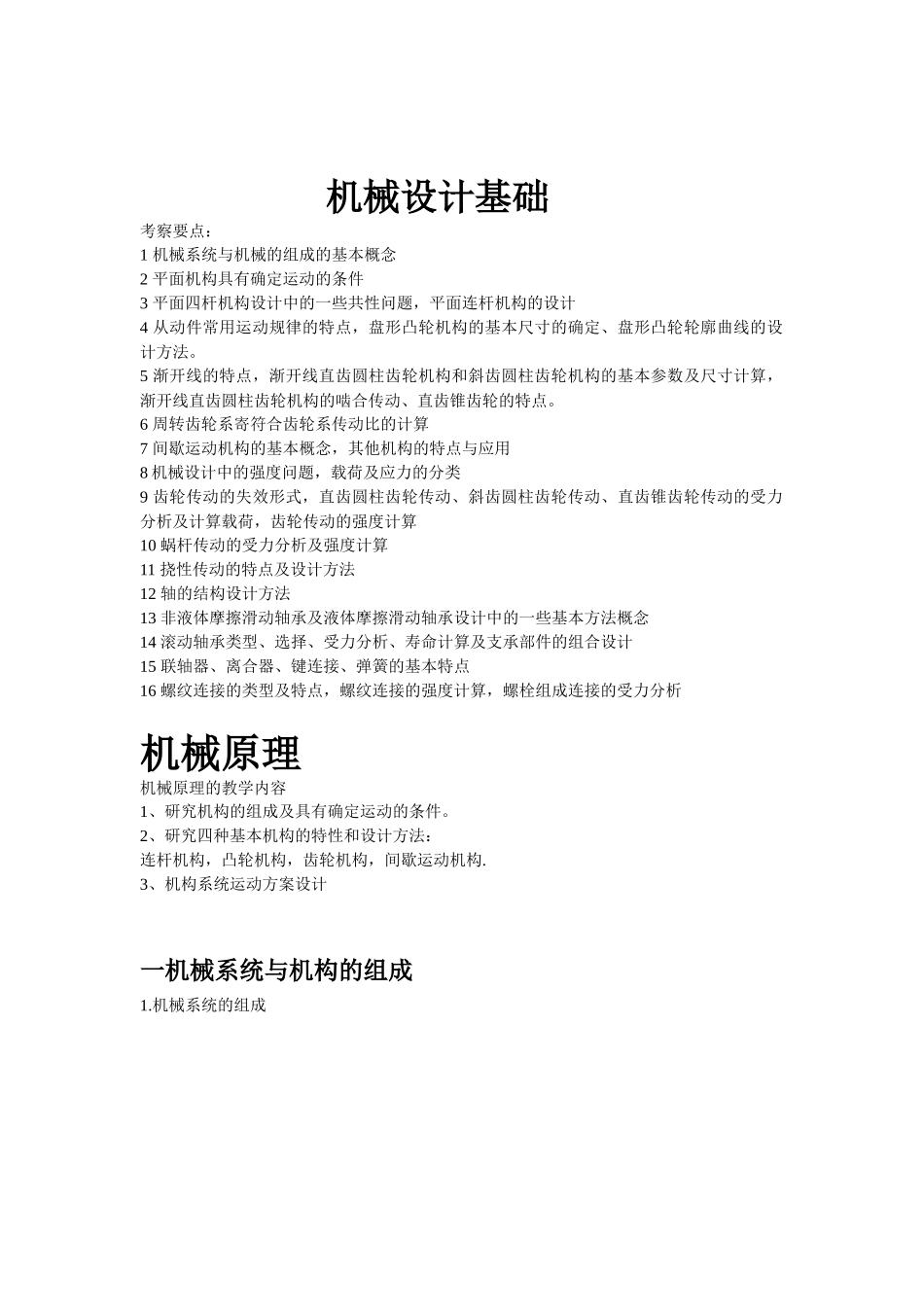

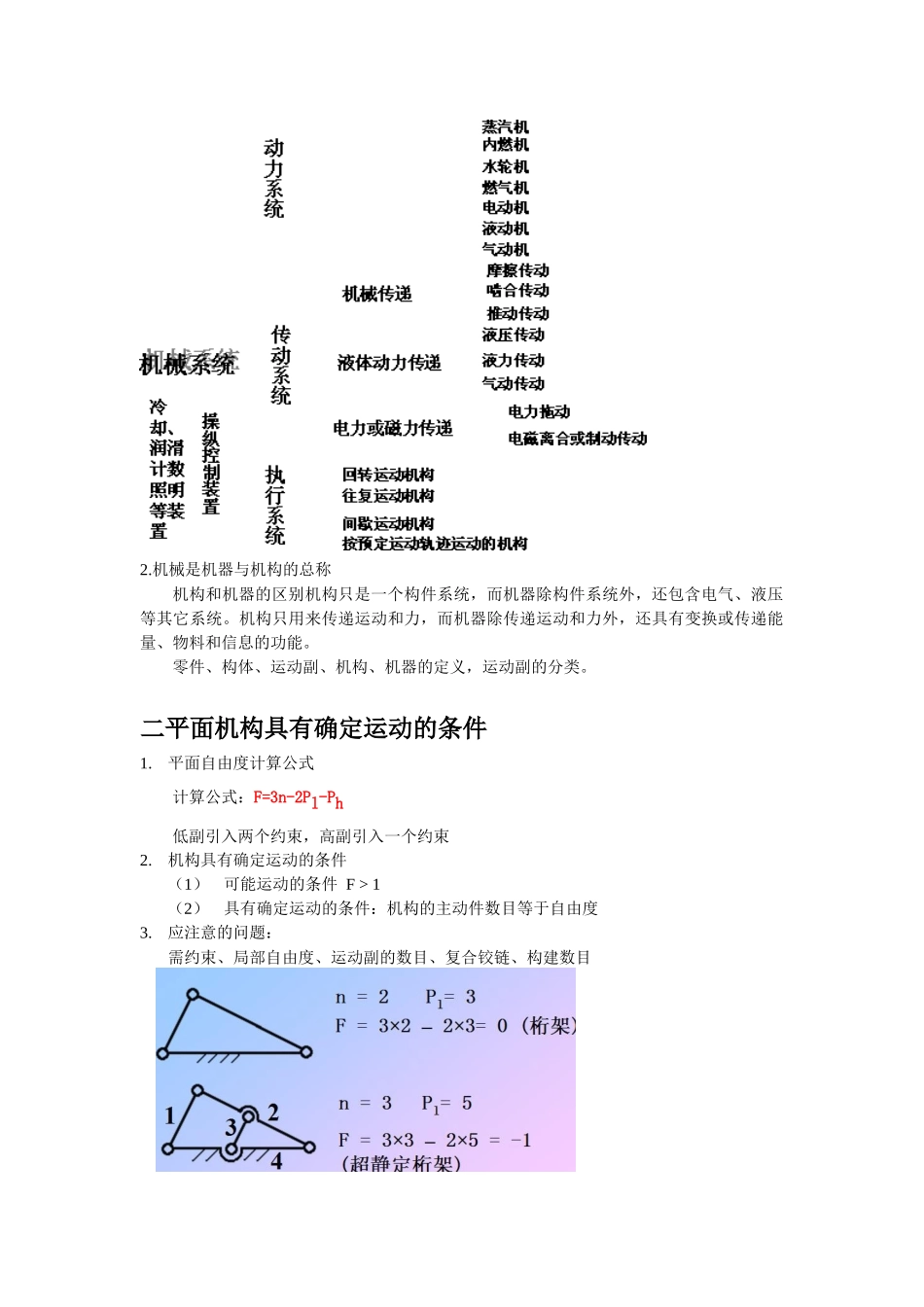

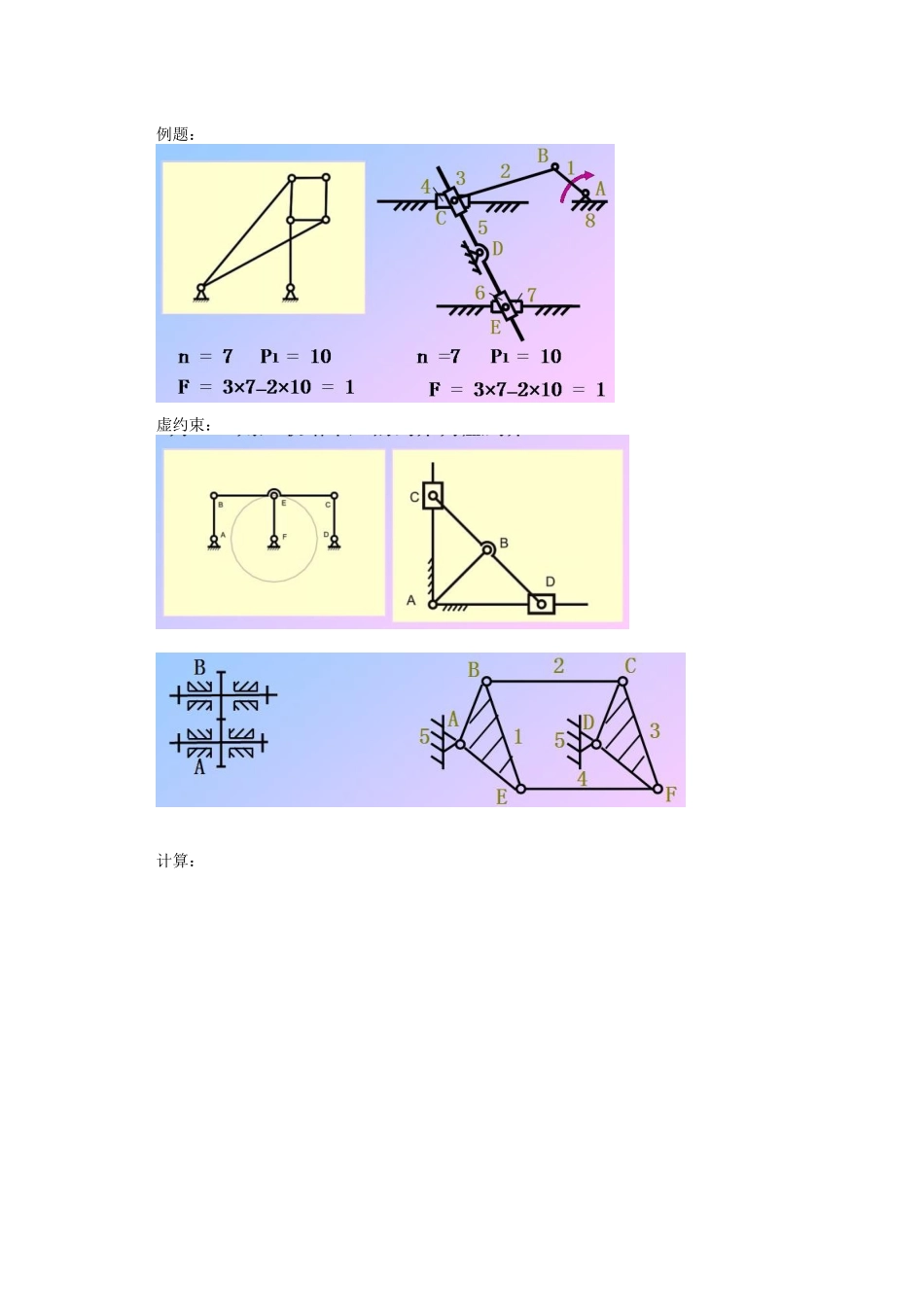

机械设计基础考察要点:1机械系统与机械的组成的基本概念2平面机构具有确定运动的条件3平面四杆机构设计中的一些共性问题,平面连杆机构的设计4从动件常用运动规律的特点,盘形凸轮机构的基本尺寸的确定、盘形凸轮轮廓曲线的设计方法。5渐开线的特点,渐开线直齿圆柱齿轮机构和斜齿圆柱齿轮机构的基本参数及尺寸计算,渐开线直齿圆柱齿轮机构的啮合传动、直齿锥齿轮的特点。6周转齿轮系寄符合齿轮系传动比的计算7间歇运动机构的基本概念,其他机构的特点与应用8机械设计中的强度问题,载荷及应力的分类9齿轮传动的失效形式,直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿锥齿轮传动的受力分析及计算载荷,齿轮传动的强度计算10蜗杆传动的受力分析及强度计算11挠性传动的特点及设计方法12轴的结构设计方法13非液体摩擦滑动轴承及液体摩擦滑动轴承设计中的一些基本方法概念14滚动轴承类型、选择、受力分析、寿命计算及支承部件的组合设计15联轴器、离合器、键连接、弹簧的基本特点16螺纹连接的类型及特点,螺纹连接的强度计算,螺栓组成连接的受力分析机械原理机械原理的教学内容1、研究机构的组成及具有确定运动的条件。2、研究四种基本机构的特性和设计方法:连杆机构,凸轮机构,齿轮机构,间歇运动机构.3、机构系统运动方案设计一机械系统与机构的组成1.机械系统的组成2.机械是机器与机构的总称机构和机器的区别机构只是一个构件系统,而机器除构件系统外,还包含电气、液压等其它系统。机构只用来传递运动和力,而机器除传递运动和力外,还具有变换或传递能量、物料和信息的功能。零件、构体、运动副、机构、机器的定义,运动副的分类。二平面机构具有确定运动的条件1.平面自由度计算公式计算公式:F=3n-2Pl-Ph低副引入两个约束,高副引入一个约束2.机构具有确定运动的条件(1)可能运动的条件F>1(2)具有确定运动的条件:机构的主动件数目等于自由度3.应注意的问题:需约束、局部自由度、运动副的数目、复合铰链、构建数目例题:虚约束:计算:三.平面四连杆机构主要形式:铰链四杆机构、滑块机构、导杆机构及其演化。(1)设计中的共性问题曲柄存在的条件:(2)平面连杆机构的传动角与死点压力角,传动角,出现最大压力角的地方。铁链四杆机构,滑块机构,导杆机构的死点位置(3)平面连杆机构的急回特性输出件空回行程的平均速度K=—————————————输出件工作行程的平均速度=v2/v1=(C1C2/t2)/(C1C2/t1)=t1/t2=j1/j2=(180°+θ)/(180°-θ)θ=180°(K-1)/(K+1)(4)平面连杆机构的设计a.根据给定的连杆位置设计四连杆机构b.根据给定的行程速度变化系数设计四连杆机构曲柄摇杆机构,曲柄滑块机构例题:(5)几类机构平行四边形机构双曲柄机构曲柄摇杆机构双摇杆机构四凸轮机构凸轮机构的优点:只需确定适当的凸轮轮廓曲线,即可实现从动件复杂的运动规律;结构简单,运动可靠。缺点:从动件与凸轮接触应力大,易磨损用途:载荷较小的运动控制(一)从动件常用的运动规律等速运动规律有刚性冲击,等加速等减速运动有柔性冲击。高次多项式的运动规律。余弦加速度运动有柔性冲击,正弦加速度运动规律没有冲击但最高速度和加速度较大(二)掌握反转法1已知盘形凸轮机构;分析从动件的运动规律2已知从动件的运动规律求盘形凸轮的轮廓曲线内容回顾:(一).凸轮机构的工作原理(二)从动件的运动规律要求:1.反转2.基本运动规律的位移图3.记住四种基本规律推程段的s、v、a公式,等速、加速、等加速等减速、余弦、正弦。4.掌握基本运动规律的冲击特性5.组合运动规律的冲击(三)盘形凸轮轮廓曲线各种盘形凸轮的机构的压力角,凸轮基圆尖顶移动从动件盘形凸轮机构:偏距大小和方位,基圆半径尖顶摆动从动件盘形凸轮机构:摆杆长度、基圆半径、中心距盘形凸轮轮廓曲线的设计五齿轮机构(一)齿廓形状1.齿轮啮合的基本定律要是一对齿轮传动的瞬时角速度比为一常数,必须满足两齿廓在任何位置接触时,过接触点所做的轮廓的公法线与连心线交于固定点节圆是一对相啮合齿轮上相切并作纯滚动的圆2.渐开线齿廓性质NK=弧NK0法线切于基圆渐开线形状决定基圆大小,基圆小,其...
