华中数控车床操作实训指导书VIP免费

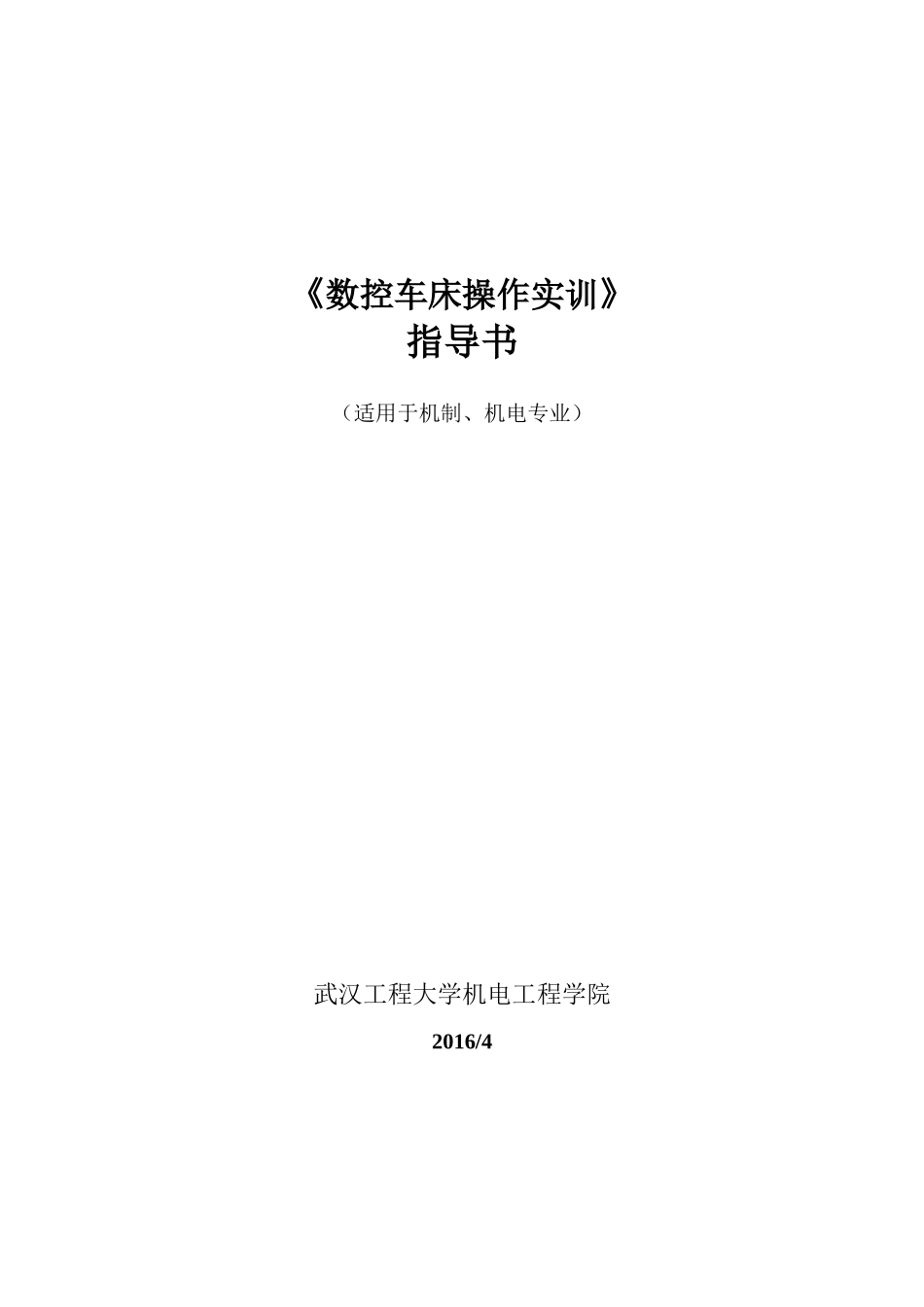

华中数控车床操作实训指导书_第1页
1/41

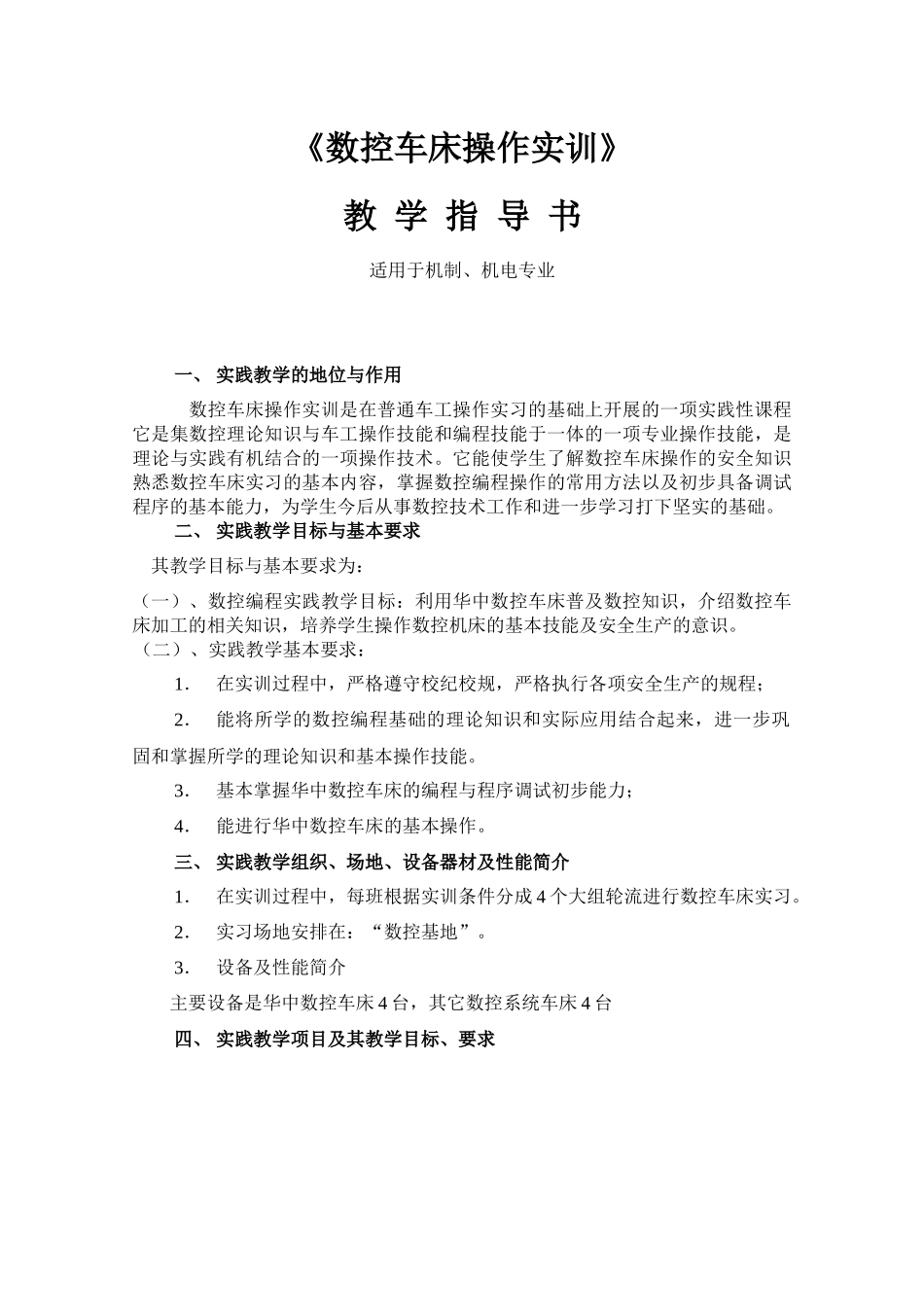

华中数控车床操作实训指导书_第2页
2/41

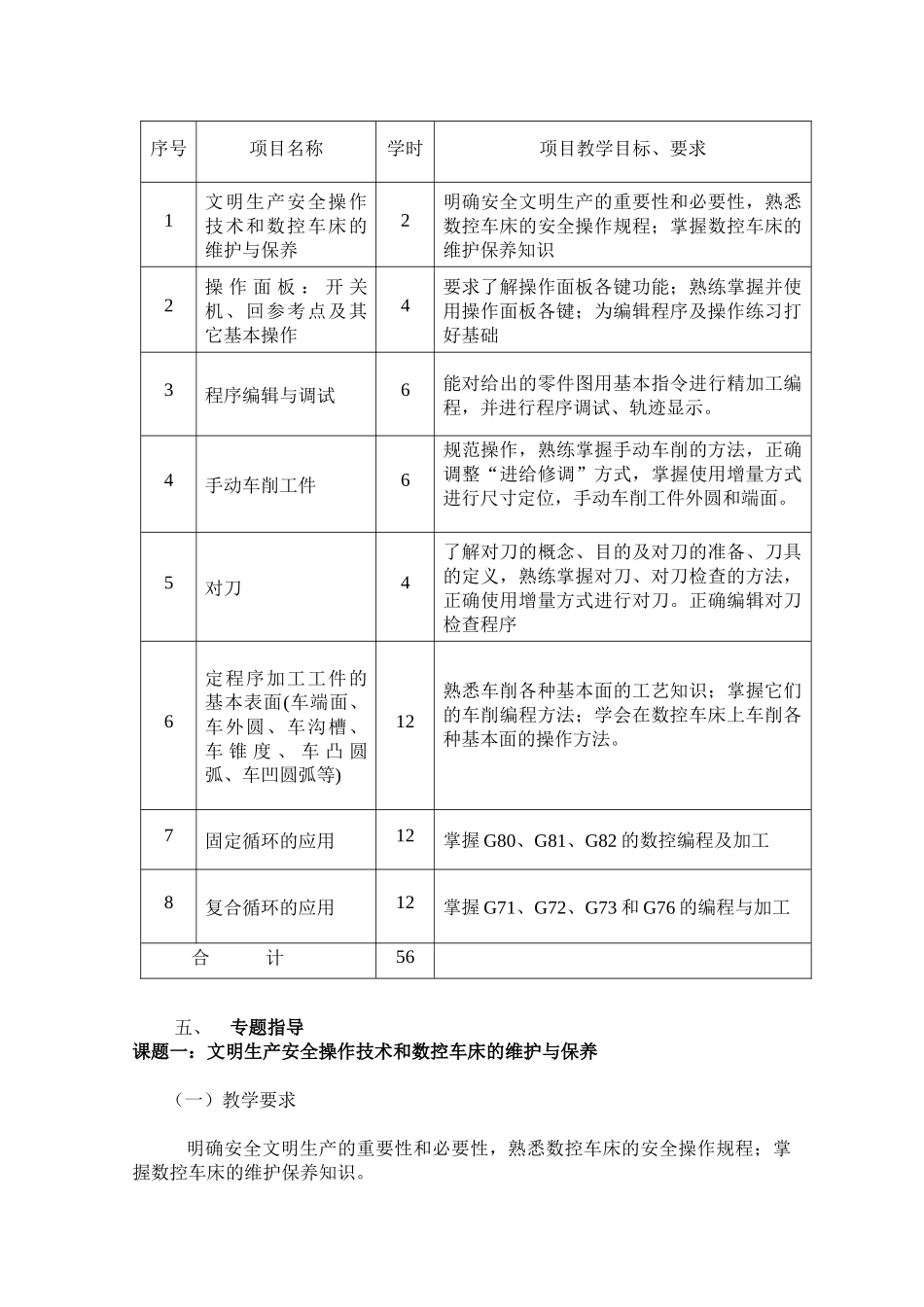

华中数控车床操作实训指导书_第3页
3/41
《数控车床操作实训》指导书(适用于机制、机电专业)武汉工程大学机电工程学院2016/4《数控车床操作实训》教学指导书适用于机制、机电专业一、实践教学的地位与作用数控车床操作实训是在普通车工操作实习的基础上开展的一项实践性课程它是集数控理论知识与车工操作技能和编程技能于一体的一项专业操作技能,是理论与实践有机结合的一项操作技术。它能使学生了解数控车床操作的安全知识熟悉数控车床实习的基本内容,掌握数控编程操作的常用方法以及初步具备调试程序的基本能力,为学生今后从事数控技术工作和进一步学习打下坚实的基础。二、实践教学目标与基本要求其教学目标与基本要求为:(一)、数控编程实践教学目标:利用华中数控车床普及数控知识,介绍数控车床加工的相关知识,培养学生操作数控机床的基本技能及安全生产的意识。(二)、实践教学基本要求:1.在实训过程中,严格遵守校纪校规,严格执行各项安全生产的规程;2.能将所学的数控编程基础的理论知识和实际应用结合起来,进一步巩固和掌握所学的理论知识和基本操作技能。3.基本掌握华中数控车床的编程与程序调试初步能力;4.能进行华中数控车床的基本操作。三、实践教学组织、场地、设备器材及性能简介1.在实训过程中,每班根据实训条件分成4个大组轮流进行数控车床实习。2.实习场地安排在:“数控基地”。3.设备及性能简介主要设备是华中数控车床4台,其它数控系统车床4台四、实践教学项目及其教学目标、要求序号项目名称学时项目教学目标、要求1文明生产安全操作技术和数控车床的维护与保养2明确安全文明生产的重要性和必要性,熟悉数控车床的安全操作规程;掌握数控车床的维护保养知识2操作面板:开关机、回参考点及其它基本操作4要求了解操作面板各键功能;熟练掌握并使用操作面板各键;为编辑程序及操作练习打好基础3程序编辑与调试6能对给出的零件图用基本指令进行精加工编程,并进行程序调试、轨迹显示。4手动车削工件6规范操作,熟练掌握手动车削的方法,正确调整“进给修调”方式,掌握使用增量方式进行尺寸定位,手动车削工件外圆和端面。5对刀4了解对刀的概念、目的及对刀的准备、刀具的定义,熟练掌握对刀、对刀检查的方法,正确使用增量方式进行对刀。正确编辑对刀检查程序6定程序加工工件的基本表面(车端面、车外圆、车沟槽、车锥度、车凸圆弧、车凹圆弧等)12熟悉车削各种基本面的工艺知识;掌握它们的车削编程方法;学会在数控车床上车削各种基本面的操作方法。7固定循环的应用12掌握G80、G81、G82的数控编程及加工8复合循环的应用12掌握G71、G72、G73和G76的编程与加工合计56五、专题指导课题一:文明生产安全操作技术和数控车床的维护与保养(一)教学要求明确安全文明生产的重要性和必要性,熟悉数控车床的安全操作规程;掌握数控车床的维护保养知识。(二)文明生产的要求(1)启动车床前检查车床各部分机构及防护设备是否完好,各按键是否灵活、完好,润滑系统是否完备。(2)工具、量具及刀具等的放置要稳妥、整齐、合理,有固定的位置,便于操作时取用,用后应放回原处,主轴箱盖及运动部件上不能放置工件、工具等一类东西。(3)正确使用和爱护量具,经常保持清洁,用后擦净、涂油、放入盒内;所使用量具必须定期校验,以确保其度量准确。(4)主轴变速必须先停车,然后调整变速手柄。(5)不允许在卡盘及床身导轨上敲击或校直工件,床面上不准放置工具或工件。(6)车刀磨损后,应及时刃磨,不允许用钝刃车刀继续车削,以免损坏机床,影响工件表面的加工质量和生产效率。(7)在车削前,应检查冷却系统是否完备,并调整好冷却喷嘴的位置。(8)工作场地周围应保持清洁整齐,避免杂物堆放,防止绊倒。(9)工作完毕后,将工、卡、量具整理归位,清理机床,刷去铁屑,擦拭机床各部位,将刀架移至机床尾部,关闭电源。(10)打扫车间卫生,维护实习环境。(三)安全操作规程数控车床操作者除了掌握操作技能,还应对车床设备作好维护保养,养成安全文明生产的良好工作习惯和严谨的工作作风,同时严格遵守安全操作规程,并给操作者提供一个安全的工作环境,大大提高生产效率。1.总则(1)工作时应穿工作服,...
