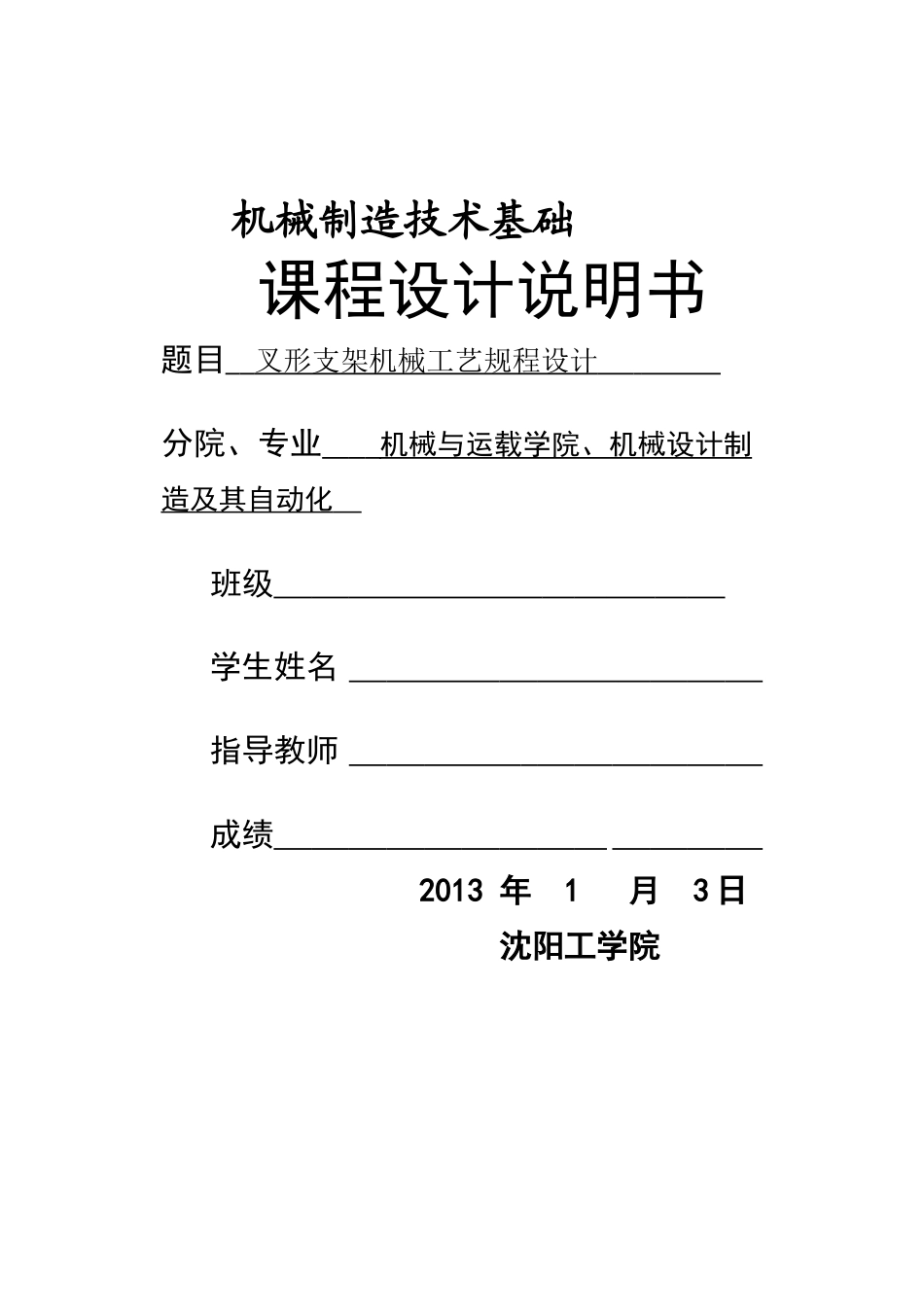

机械制造技术基础课程设计说明书题目叉形支架机械工艺规程设计分院、专业机械与运载学院、机械设计制造及其自动化班级学生姓名指导教师成绩2013年1月3日沈阳工学院摘要本次设计内容涉及了机械制造工艺、金属切削机床、公差配合与测量等多方面的知识。支架加工工艺规程及其铣右端面的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。关键词：工艺、工序、切削用量、夹紧、定位。目录机械制造课程设计任务书...............................................................................1序言...................................................................................................................4一零件的分析.......................................................................................................51.1零件的作用.................................................................................................51.2零件图........................................................................................................51.3零件的工艺分析............................................6.二工艺规程设计.................................................62.1确定毛坯的制造形式.........................................62.2毛坯图及其加工余量........................................6.2.3表面加工方法的确定.................................................................................72.4基面的选择的选择.....................................................................................72.5制定工艺路线.............................................................................................82.6各工序加工设备、刀具、量具选用.......................................................92.7机械加工余量、工序尺寸确定..............................................................102.8确定切削用量及基本工时......................................................................11总结.............................................................................................................25致谢...............................................................................................................27参考文献........................................................................................................28机械制造技术基础课程设计任务书班级：11101姓名：学号1110设计题目：叉形支架的机械加工工艺规程设计一．课程设计目的本课程设计是学生在学完机械制造技术基础课程,进行了生产实习之后的一个综合性和实践性很强的教学环节,学生通过课程设计,能综合运用所学基本理论以及在生产实习中学到的实践知识进行工艺及结构设计的基本训练,掌握机械制造过程中的加工方法,加工装备等基本知识。通过给定设计题目，初步掌握分析编制零件加工工艺规程和设计刀具的方法。提高学生分析和解决实际工程问题的能力,为后续课程的学习及今后从事科学研究,工程技术工作打下较坚实的基础。二.设计题目1.编制××零件机械加工工艺规程（详见零件图）2.设计可转位机夹车刀刀具（详见附件表）三.课程设计的内容(一)对零件进行工艺分析,画零件图(二)选择毛坯的制造方式(三)制订零件的机械加工工艺规程1.选择加工方案,制订工艺路线2.选择定位基准。3.选择各工序所用的机床设备和工艺...
