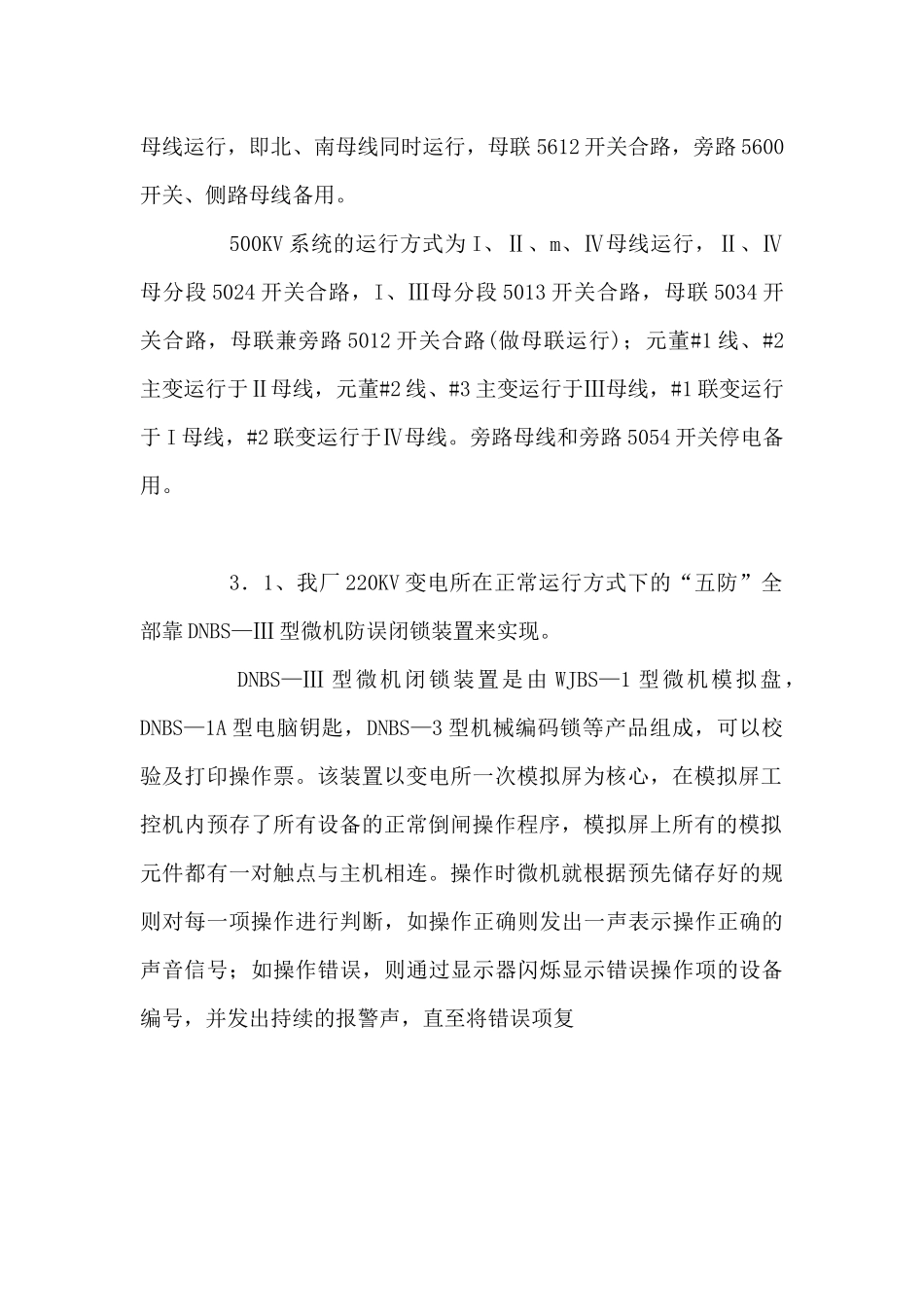

变电所电气“五防”分析摘要]本文对元宝山发电厂整个变电所的电气“五防”闭锁功能进行了分析介绍,对电气闭锁和微机防误闭锁的功能进行了简单比较,并对三期变电所的防误装置提出了改进意见。关键词:发电厂;变电所;分析;改进1、电气“五防”功能的定义电气“五防”功能是指:防止误分、合断路器;防止带负荷分、合隔离开关;防止带电挂接,地线或合接地刀闸;防止带电接地线(接地刀闸)合断路器(隔离开关);防止误人带电间隔。2、国内变电运行安全管理对防误的要求我国电力系统在无数次事故教训的基础上,结合中外电气运行的实践经验,为有效防止对电气设备误操作引发的人身和重大设备事故,在90年代初就提出了电气设备“五防”的要求,并制定了电气防误的管理、运行、设计和使用原则,现已列入《防止电力生产重大事故的二十五项重点要求》中。按规定,防误装置的设计应遵循的原则是:凡是有可能引起误操作的高压设备,均应装设防误装置和相应的防误电气闭锁回路。3、我厂一、二期变电所“五防”功能的实现我厂220KV系统接线为双母线带旁路母线方式,正常为双母线运行,即北、南母线同时运行,母联5612开关合路,旁路5600开关、侧路母线备用。500KV系统的运行方式为I、Ⅱ、m、Ⅳ母线运行,Ⅱ、Ⅳ母分段5024开关合路,I、Ⅲ母分段5013开关合路,母联5034开关合路,母联兼旁路5012开关合路(做母联运行);元董#1线、#2主变运行于Ⅱ母线,元董#2线、#3主变运行于Ⅲ母线,#1联变运行于I母线,#2联变运行于Ⅳ母线。旁路母线和旁路5054开关停电备用。3.1、我厂220KV变电所在正常运行方式下的“五防”全部靠DNBS—Ⅲ型微机防误闭锁装置来实现。DNBS—Ⅲ型微机闭锁装置是由WJBS—1型微机模拟盘,DNBS—1A型电脑钥匙,DNBS—3型机械编码锁等产品组成,可以校验及打印操作票。该装置以变电所一次模拟屏为核心,在模拟屏工控机内预存了所有设备的正常倒闸操作程序,模拟屏上所有的模拟元件都有一对触点与主机相连。操作时微机就根据预先储存好的规则对每一项操作进行判断,如操作正确则发出一声表示操作正确的声音信号;如操作错误,则通过显示器闪烁显示错误操作项的设备编号,并发出持续的报警声,直至将错误项复位为止。预演结束后,将操作人员模拟预演正确的操作程序传输给电脑钥匙,依次对电气设备进行逐项对应操作,当出现与正常操作程序有误的情况时,不能用电脑钥匙进行解锁,也就无法进行操作,从而有效的防止了电气误操作事故的发生。其主要功能如下:(1)、具有断路器对位记忆功能,在模拟盘断电的情况下,模拟元件被误动后,装置有电时能自动诊断显示不对位元件编号。(2)、防止带负荷拉合隔离开关。(3)、防止带电合接地刀闸或挂接地线。(4)、防止带接地线合隔离开关。(5)、防止误人带电间隙。(6)、保证能按操作票顺序进行一次元件的操作。微机防误闭锁装置是通过用软件编写断路器、隔离开关、接地刀闸间的操作闭锁规则,将现场大量的二次闭锁回路变为电脑中的“五防”闭锁规则库,实现了防误闭锁的数字化,并可以实现以往电气闭锁不能完成或者难以实现的防误功能,所以具有智能化程度高、功能齐全、操作简单、扩充方便等优点,但也有一些缺点,主要如下:(1)、非正常运行方式下,无法用电脑钥匙进行解锁,只能靠强制解锁。(2)、由于编码锁在户外,风吹日晒雨淋,容易生锈,所以维护量较大。(3)、其“五防”功能以操作逻辑为核心,是虚拟的。对于无票操作和误碰则有可能功能失效。(4)、微机“五防”系统存在“走空程”问题,这是微机“五防”系统在使用中不可忽视的一大问题,须引起高度重视,否则后果非常严重。在现场实际应用中,我们发现用电脑钥匙解锁过程中经常发生锁没有打开。而电脑钥匙的程序却已经走到了下——步的情况,此时只能靠强制解锁。这样实质上“五防”已经形同虚设,根本起不到其应起的作用。(5)、装置造价较高。(6)、修改闭锁规则和日常维护需由专业人员进行(目前完全依赖厂家)。使得设备换型,系统扩充等情况下,无法对装置内部的闭锁规则库及时进行相应修改,很多时候只能动用万能解锁钥匙,使其防误功能大打折扣,同时一旦发生故障,我们无法自行解决,...
