国外加成型液体硅橡胶类胶黏剂配方及性能VIP免费

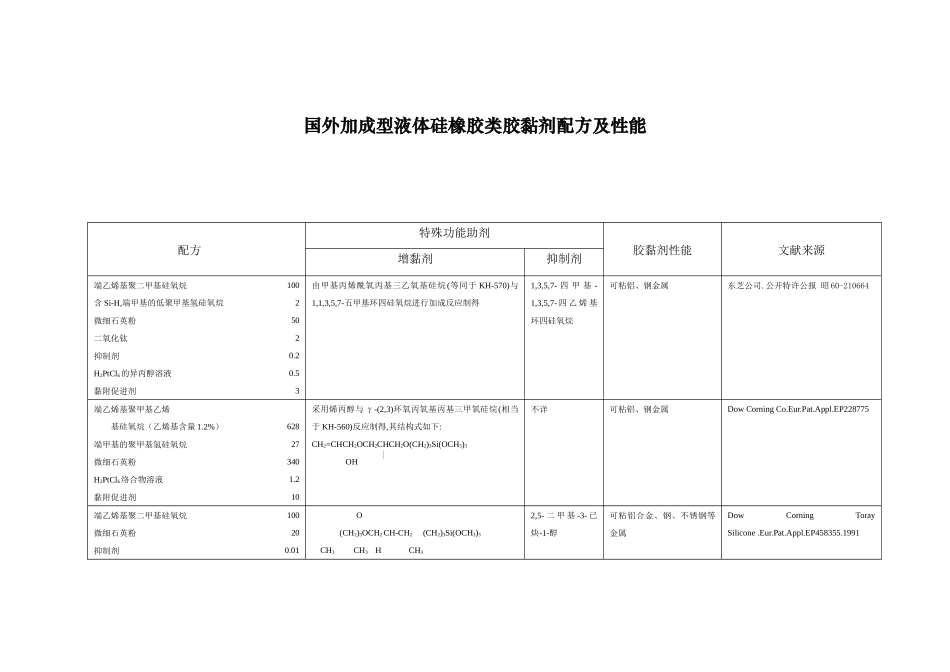

国外加成型液体硅橡胶类胶黏剂配方及性能配方特殊功能助剂胶黏剂性能文献来源增黏剂抑制剂端乙烯基聚二甲基硅氧烷含Si-H,端甲基的低聚甲基氢硅氧烷微细石英粉二氧化钛抑制剂H2PtCl6的异丙醇溶液黏附促进剂10025020.20.53由甲基丙烯酰氧丙基三乙氧基硅烷(等同于KH-570)与1,1,3,5,7-五甲基环四硅氧烷进行加成反应制得1,3,5,7-四甲基-1,3,5,7-四乙烯基环四硅氧烷可粘铝、钢金属东芝公司.公开特许公报昭60-210664端乙烯基聚甲基乙烯基硅氧烷（乙烯基含量1.2%）端甲基的聚甲基氢硅氧烷微细石英粉H2PtCl6络合物溶液黏附促进剂628273401.210采用烯丙醇与γ-(2,3)环氧丙氧基丙基三甲氧硅烷(相当于KH-560)反应制得,其结构式如下:CH2=CHCH2OCH2CHCH2O(CH2)3Si(OCH3)3OH不详可粘铝、钢金属DowCorningCo.Eur.Pat.Appl.EP228775端乙烯基聚二甲基硅氧烷微细石英粉抑制剂100200.01O(CH2)3OCH2CH-CH2(CH2)3Si(OCH3)3CH3CH3HCH32,5-二甲基-3-已炔-1-醇可粘铝合金、钢、不锈钢等金属DowCorningToraySilicone.Eur.Pat.Appl.EP458355.1991H2PtCl6的络合物黏附促进剂(兼交随着剂)0.153H3C-Si-O-(Si-O-)1(Si-O-)3(Si-O-)5(Si-O-)1Si-CH3CH3CH3CH3CH3CH3CH3端乙烯基聚二甲基硅氧烷气相法白炭黑抑制剂H2PtCl6的络合物黏附促进剂含Si-H,端甲基的低聚甲基氢硅氧烷100200.010.1513将107份甲基乙烯基环四硅氧烷,90份γ-(2,3)环氧丙氧基丙基三甲氧硅烷(相当于KH-560),0.5份KOH混合,升温到120,℃在此温度反应3h,接着用二甲基二氯硅烷中和,经减压蒸除低沸物,制得黏附促进剂2,5-二甲基-3-已炔-1-醇可粘铝、钢、玻璃SuzukiT,etal.公开特许公报.平1-85224.1989端乙烯基聚甲基乙烯基硅氧烷（粘度400mm2/s）甲氧基氢硅氧烷微细石英粉含2%Pt的H2PtCl6溶液黏附促进剂1000.15300.051.5将等质量比的烯丙基缩水甘油醚和1,3,5,7-四甲基环四硅氧烷在加热条件下反应,制得一种含环氧基的硅氧烷黏附促进剂不详可粘铝、镍、不锈钢、硅晶片和玻璃等基材Gerofftern.4117471端乙烯基聚甲基乙烯基硅氧烷（粘度50mm2/s）(Me3SiO0.5)42.5[(CH2=CH)MeSiO0.5]75[SiO2]50聚甲基氢硅氧烷（粘度3mm2/s）白炭黑含量为2%的H2PtCl6-乙基已醇溶液抑制剂黏附促进剂80202.5500.10.16以一种分子中含有Si-H基、环氧基和氟烷基的有机硅烷化合物为黏附促进剂含量为50%的1-乙炔基环已醇的甲苯溶液可粘铝、铬、镍、铜和聚酯基材信越化学工业（株）.JP02281063.1990不详以1份γ-(2,3)环氧丙氧基丙基三甲氧硅烷(相当于KH-560)为黏附促进剂,羰基钼化合物为硫化促进剂3-甲基-1-丁炔-3-醇可粘环氧增强塑料、PET、尼龙聚苯硫醚、PC、钢、镍Tora;ySiliconeCo.Ltd.Eur.Pat.EP345965端乙烯基聚甲基乙烯基硅氧烷（粘度5000mm2/s）聚甲基氢硅氧烷BET为300m2/g的经六甲基二硅氮烷处理的气相法白炭黑含量为2%的H2PtCl6-辛醇溶液抑制剂黏附促进剂偏苯三酸酐三烯丙酯10025150.020.00530.8不详3-甲基-1-丁炔-3-醇可粘聚酯、环氧增强塑料、玻璃和金属信越化学工业（株）.JP03163183.1991端乙烯基聚甲基乙烯基硅氧烷（粘度5000mm2/s）聚甲基氢硅氧烷HMe2SiO(MeHSiO)3(Me2SiO)10SiHMe2含量为2%的H2PtCl6-辛醇溶液分子中含四个烯丙基的低聚有机硅氧烷黏附促进剂1002.50.021.53一种分子中含1个环氧基和3个Si-H基的硅氧烷化合物不详可粘各种塑料基材信越化学工业（株）.JP03247686.1991端乙烯基聚甲基乙烯基硅氧烷聚甲基氢硅氧烷气相法白炭黑含量为2%的H2PtCl6-醇溶液黏附促进剂1004250.051HO|║(CH3O)3SiCH2CH2CH2NCH2CH2COCH2CH2CH2Si(OCH3)3不详可粘PCShin-EtsuChmicalCo.Eur.Pat.Appl.EP459675.1991端乙烯基聚甲基乙烯基硅氧烷（粘度5000mm2/s）气相法白炭黑HMe2SiO(MeHSiO)3(Me2SiO)10SiHMe2100152.5分子中既有环氧基又有Si-H基的环硅氧烷3-甲基-1-丁炔-3-醇可粘玻璃、环氧增强塑料、铝合金信越化学工业（株）.JP04126787.1992含量为2%的H2PtCl6-醇溶液黏附促进剂抑制剂(4-C12H25C6H4)2I+.SbF60.0230.0050.05端乙烯基聚甲基乙烯基硅氧烷分子中含乙烯基的聚硅氧烷端甲基低聚甲基氢硅氧烷微细硅石粉含量为1%的H2PtCl6-异丙醇溶液γ-(2,3)环氧丙氧基丙基三甲氧硅烷甲基丙烯酰氧...
