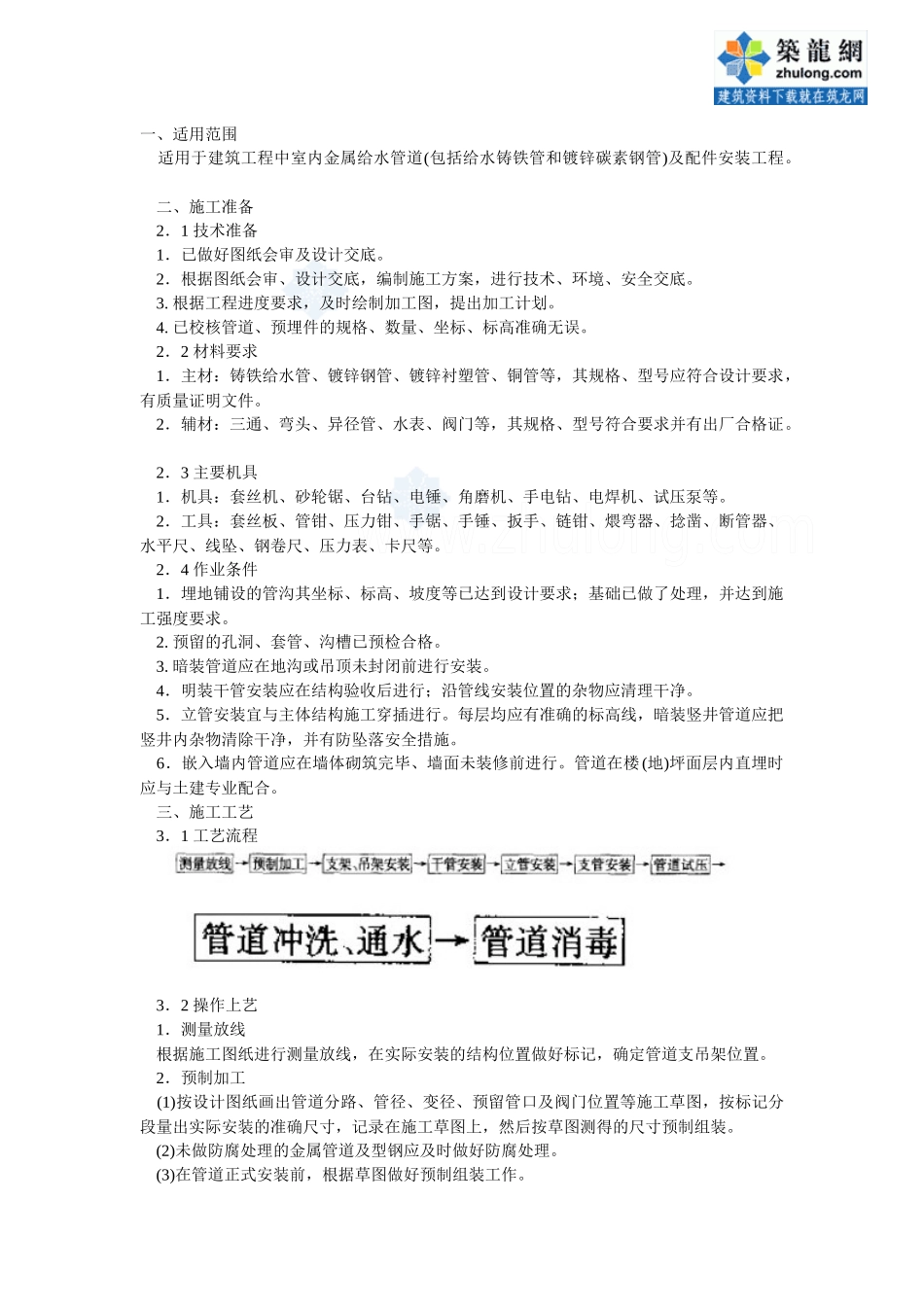

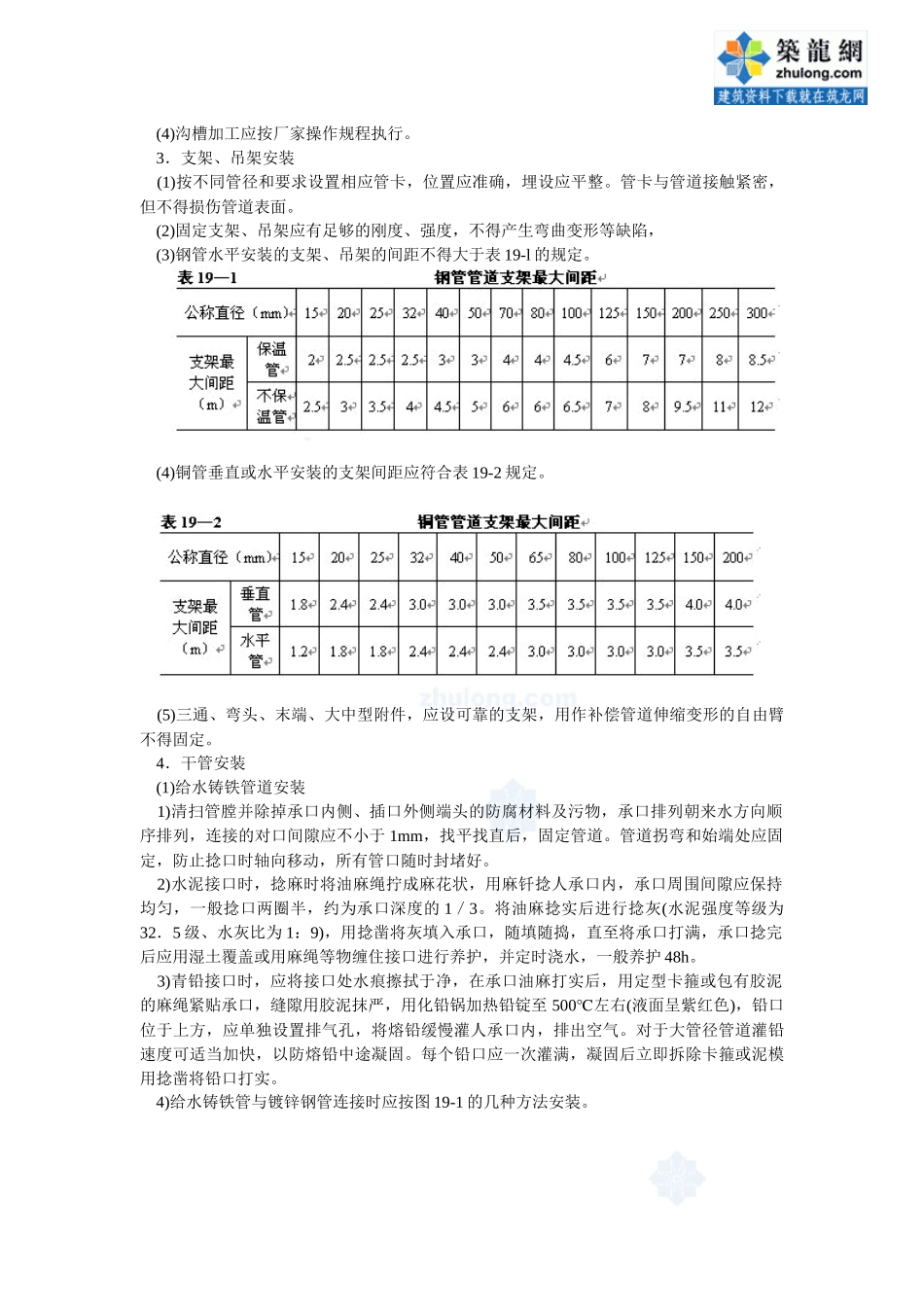

一、适用范围适用于建筑工程中室内金属给水管道(包括给水铸铁管和镀锌碳素钢管)及配件安装工程。二、施工准备2．1技术准备1．已做好图纸会审及设计交底。2．根据图纸会审、设计交底，编制施工方案，进行技术、环境、安全交底。3.根据工程进度要求，及时绘制加工图，提出加工计划。4.已校核管道、预埋件的规格、数量、坐标、标高准确无误。2．2材料要求1．主材：铸铁给水管、镀锌钢管、镀锌衬塑管、铜管等，其规格、型号应符合设计要求，有质量证明文件。2．辅材：三通、弯头、异径管、水表、阀门等，其规格、型号符合要求并有出厂合格证。2．3主要机具1．机具：套丝机、砂轮锯、台钻、电锤、角磨机、手电钻、电焊机、试压泵等。2．工具：套丝板、管钳、压力钳、手锯、手锤、扳手、链钳、煨弯器、捻凿、断管器、水平尺、线坠、钢卷尺、压力表、卡尺等。2．4作业条件1．埋地铺设的管沟其坐标、标高、坡度等已达到设计要求；基础已做了处理，并达到施工强度要求。2.预留的孔洞、套管、沟槽已预检合格。3.暗装管道应在地沟或吊顶未封闭前进行安装。4．明装干管安装应在结构验收后进行；沿管线安装位置的杂物应清理干净。5．立管安装宜与主体结构施工穿插进行。每层均应有准确的标高线，暗装竖井管道应把竖井内杂物清除干净，并有防坠落安全措施。6．嵌入墙内管道应在墙体砌筑完毕、墙面未装修前进行。管道在楼(地)坪面层内直埋时应与土建专业配合。三、施工工艺3．1工艺流程3．2操作上艺1．测量放线根据施工图纸进行测量放线，在实际安装的结构位置做好标记，确定管道支吊架位置。2．预制加工(1)按设计图纸画出管道分路、管径、变径、预留管口及阀门位置等施工草图，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制组装。(2)未做防腐处理的金属管道及型钢应及时做好防腐处理。(3)在管道正式安装前，根据草图做好预制组装工作。(4)沟槽加工应按厂家操作规程执行。3．支架、吊架安装(1)按不同管径和要求设置相应管卡，位置应准确，埋设应平整。管卡与管道接触紧密，但不得损伤管道表面。(2)固定支架、吊架应有足够的刚度、强度，不得产生弯曲变形等缺陷，(3)钢管水平安装的支架、吊架的间距不得大于表19-l的规定。(4)铜管垂直或水平安装的支架间距应符合表19-2规定。(5)三通、弯头、末端、大中型附件，应设可靠的支架，用作补偿管道伸缩变形的自由臂不得固定。4．干管安装(1)给水铸铁管道安装1)清扫管膛并除掉承口内侧、插口外侧端头的防腐材料及污物，承口排列朝来水方向顺序排列，连接的对口间隙应不小于1mm，找平找直后，固定管道。管道拐弯和始端处应固定，防止捻口时轴向移动，所有管口随时封堵好。2)水泥接口时，捻麻时将油麻绳拧成麻花状，用麻钎捻人承口内，承口周围间隙应保持均匀，一般捻口两圈半，约为承口深度的1／3。将油麻捻实后进行捻灰(水泥强度等级为32．5级、水灰比为1：9)，用捻凿将灰填入承口，随填随捣，直至将承口打满，承口捻完后应用湿土覆盖或用麻绳等物缠住接口进行养护，并定时浇水，一般养护48h。3)青铅接口时，应将接口处水痕擦拭于净，在承口油麻打实后，用定型卡箍或包有胶泥的麻绳紧贴承口，缝隙用胶泥抹严，用化铅锅加热铅锭至500℃左右(液面呈紫红色)，铅口位于上方，应单独设置排气孔，将熔铅缓慢灌人承口内，排出空气。对于大管径管道灌铅速度可适当加快，以防熔铅中途凝固。每个铅口应一次灌满，凝固后立即拆除卡箍或泥模用捻凿将铅口打实。4)给水铸铁管与镀锌钢管连接时应按图19-1的几种方法安装。(2)镀锌管安装1)丝扣连接管道缠好生料带或抹上铅油缠好麻，用管钳按编号依次上紧，丝扣外露2～3扣，安装完后找直找正，复核甩口的位置、方向及变径无误，清除麻头，做好防腐，所有管门要做好临时封堵。2)管道法兰连接管径小于等于100mm宜用丝扣法兰，若管径大于100mm应采用焊接法兰，二次镀锌。安装时法兰盘的连接螺栓直径、长度应符合规范要求，紧固法兰螺栓时要对称拧紧，紧固好的螺栓外露丝扣应为2～3扣。法兰盘连接衬垫，一般给水管(冷水)采用橡胶垫，生活热水管道采用耐热橡胶垫，垫片要与管径同心，不得多垫。3...
