带式运输机传动装置设计VIP免费

带式运输机传动装置设计_第1页
1/26
带式运输机传动装置设计_第2页
2/26
带式运输机传动装置设计_第3页
3/26

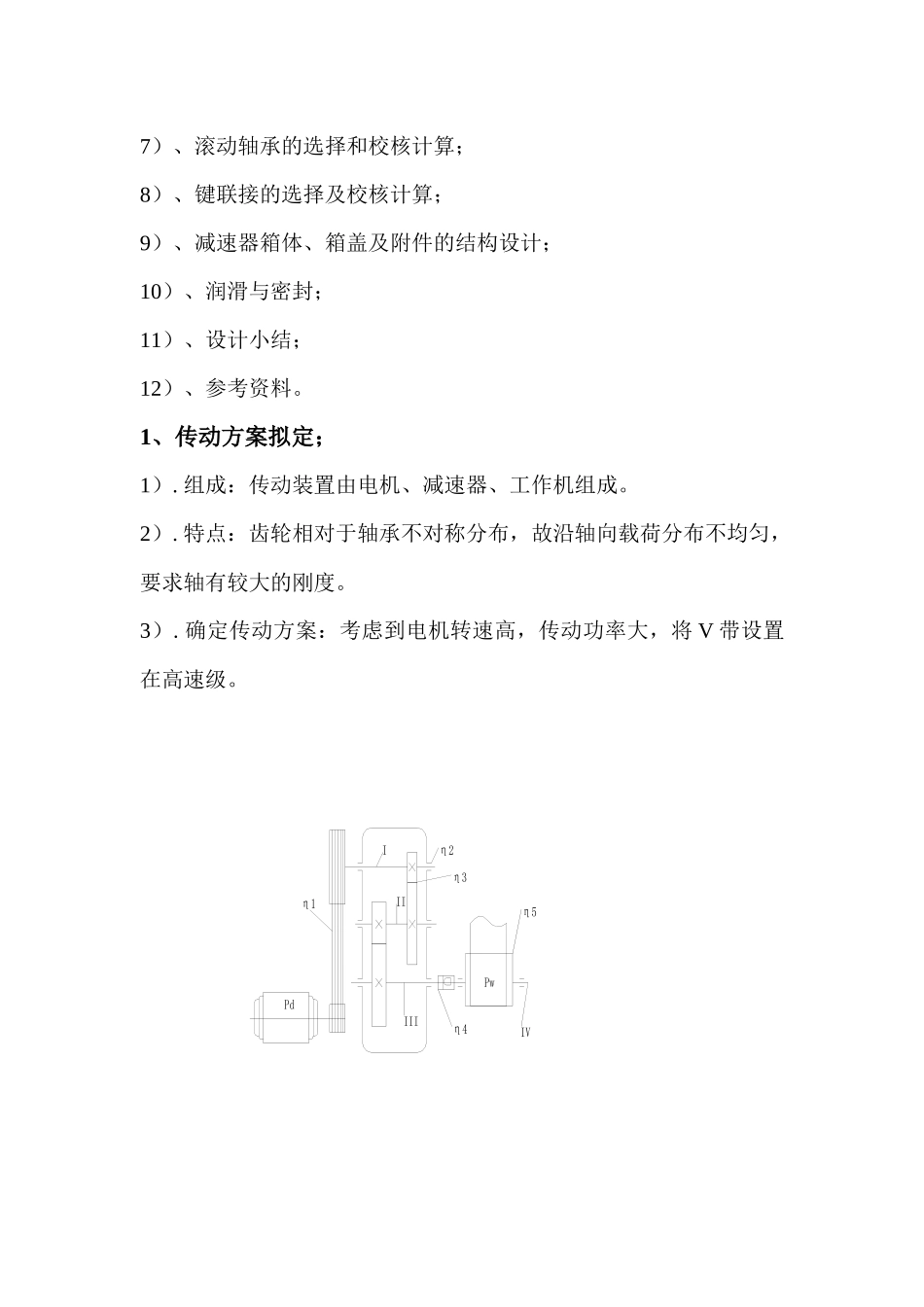

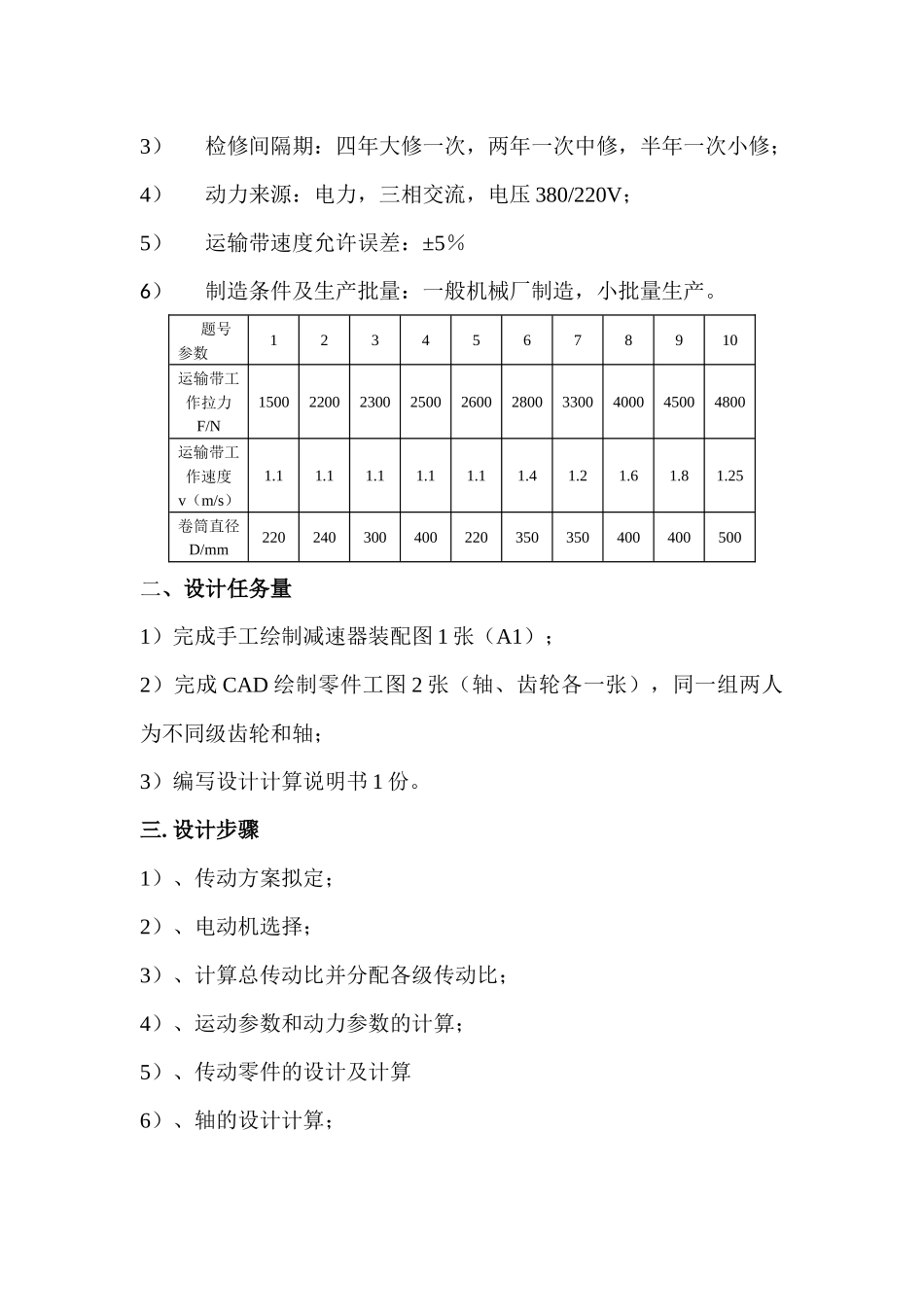

目录一.课程设计书设计课题:带式运输机传动装置设计已知条件:1)工作条件:两班制,连续单向运转,载荷较平稳,室内工作,有粉尘,环境最高温度35°C;2)使用折旧期:8年3)检修间隔期:四年大修一次,两年一次中修,半年一次小修;4)动力来源:电力,三相交流,电压380/220V;5)运输带速度允许误差:±5%6)制造条件及生产批量:一般机械厂制造,小批量生产。题号参数12345678910运输带工作拉力F/N1500220023002500260028003300400045004800运输带工作速度v(m/s)1.11.11.11.11.11.41.21.61.81.25卷筒直径D/mm220240300400220350350400400500二、设计任务量1)完成手工绘制减速器装配图1张(A1);2)完成CAD绘制零件工图2张(轴、齿轮各一张),同一组两人为不同级齿轮和轴;3)编写设计计算说明书1份。三.设计步骤1)、传动方案拟定;2)、电动机选择;3)、计算总传动比并分配各级传动比;4)、运动参数和动力参数的计算;5)、传动零件的设计及计算6)、轴的设计计算;7)、滚动轴承的选择和校核计算;8)、键联接的选择及校核计算;9)、减速器箱体、箱盖及附件的结构设计;10)、润滑与密封;11)、设计小结;12)、参考资料。1、传动方案拟定;1).组成:传动装置由电机、减速器、工作机组成。2).特点:齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀,要求轴有较大的刚度。3).确定传动方案:考虑到电机转速高,传动功率大,将V带设置在高速级。η2η3η5η4η1IIIIIIIVPdPw图一:(传动装置总体设计图)2、电动机选择;1).工作机有效功率Pw=F⋅v=2200500×1.41=3.922.5Kw2).查各零件传动效率值V带η1=0.95.99,,轴承η2=0.990.99,齿轮(7级精度)η3=00.98.97,联轴器(弹性)η1=0.990.99,滚筒η=0..96η=η1η23η32η4η5=0.95×0.993×0.982×0.99×0.96≈0.874143).电动机输出功率Pd=P⃐∑η=3.922.50.80.8405=..94Kw4).工作机转速nw=6600×10001000vπd=6600×1000003.13.144×350260=776.433.r/min/min经查表按推荐的传动比合理范围,V带传动的传动比i=2~4,二级圆柱斜齿轮减速器传动比i=8~40,则总传动比合理范围为i=16~160,电动机转速的可选范围为n=i×n=(16~160)×76.43=1222.88~12228.8r/min。综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器的传动比,选定型号为Y132S—4的三相异步电动机,额定功率为5.5kw额定电流11.6A,满载转速nm=1440r/min,同步转速1500r/min。电动机中心高H=132mm,外伸轴段D×E=38mm×80mm。3、计算总传动比并分配各级传动比;1)、总传动比由选定的电动机满载转速n和工作机主动轴转速n,可得传动装置总传动比为ia=n/n=1440/76.43=18.842)、分配传动装置传动比ia=i0×i式中i0,i1分别为带传动和减速器的传动比。为使V带传动外廓尺寸不致过大,初步取i0=2.3,则减速器传动比为i=ia/i0=18.84/2.3=8.19根据各原则,查图得高速级传动比为i1=3.25则i2=i/i1=2.524、运动参数和动力参数的计算各轴转速各轴转速nΙ=nm/i0=1440/2.3=626.09r/minnⅡ=nⅠ/i1=626.09/3.25=192.64r/minnⅢ=nⅡ/i2=192.64/2.52=76.44r/minnⅣ=nⅢ=76.44r/min各轴输入功率PⅠ=pd×η1=4.66×0.95=4.43kWPⅡ=pⅠ×η2×η3=4.43×0.99×0.98=4.30kWPⅢ=PⅡ×η2×η3=4.30×0.99×0.98=4.17kWPⅣ=PⅢ×η2×η4=4.17×0.99×0.99=4.09kW各轴输入转矩电动机轴输出转矩:Td=9550Pdnm=9550×4.66/1440=30.9N·m所以:TⅠ=Td×i0×η1=30.9×2.3×0.95=67.52N·mTⅡ=TⅠ×i1×η1×η2=67.52×3.25×0.95×0.99=206.38N·mTⅢ=TⅡ×i2×η2×η3=206.38×2.52×0.99×0.98=504.58N·mTⅣ=TⅢ×η3×η4=504.58×0.98×0.99=489.54N·m带式传动装置的运动和动力参数轴序号功率P/kw转速n/(r/min)转矩T/N·m传动形式传动比效率04.66144030.9带传动2.30.95I4.43626.0967.52齿轮传动3.250.97II4.30192.64206.38齿轮传动2.520.97III4.1776.44504.58联轴器1.00.99IV4.0976.44489.545、传动零件的设计及计算1、带传动的设计:1.1带传动类型的选择由于V带传动允许的传动比较大,结构...
