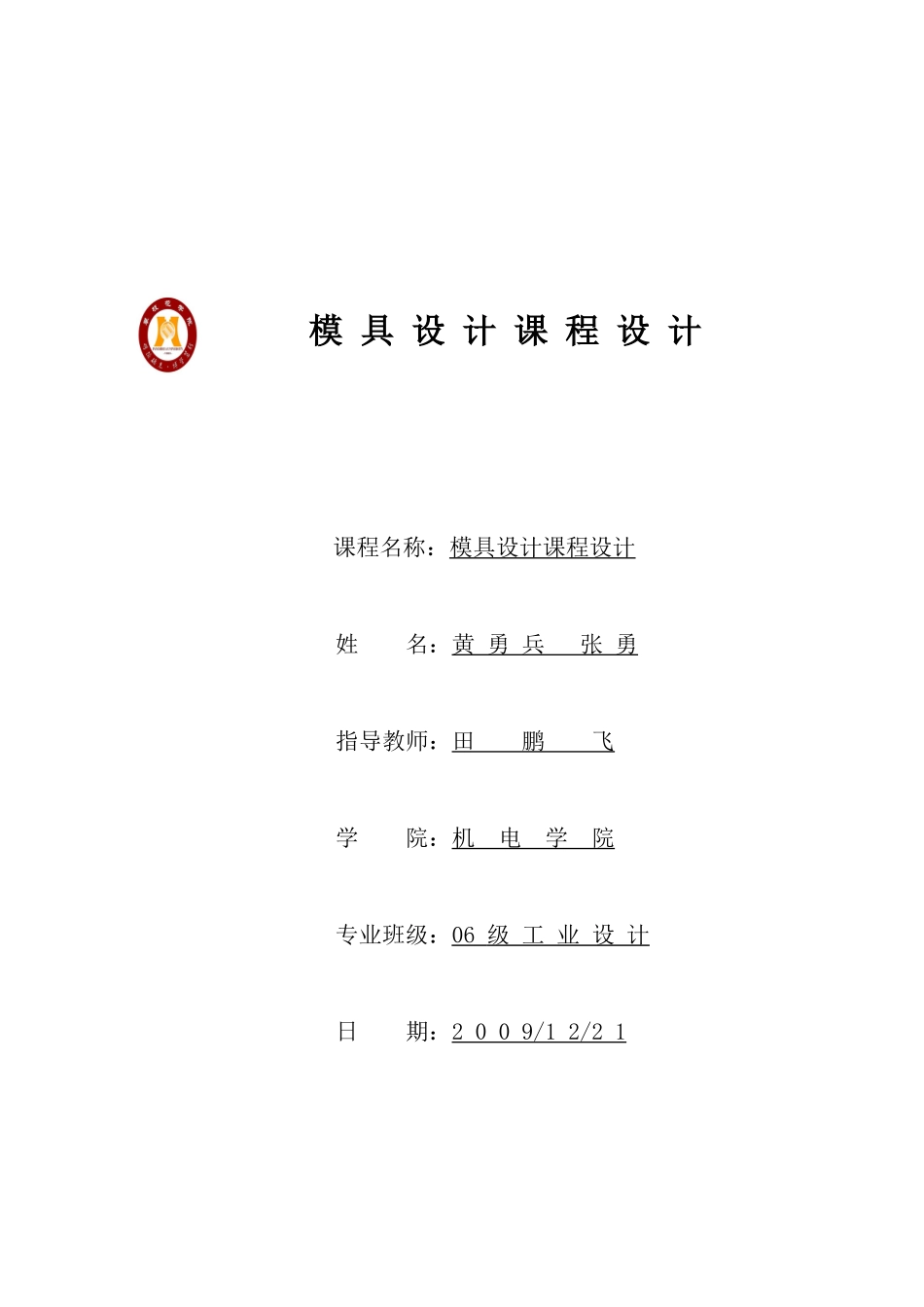

模具设计课程设计课程名称：模具设计课程设计姓名：黄勇兵张勇指导教师：田鹏飞学院：机电学院专业班级：06级工业设计日期：2009/12/21目录摘要………………………………………………………………………………………………21前言……………………………………………………………………………………………32塑件的工艺分析…………………………………………………………………………………42.1塑件原材料分析………………………………………………………………………………42.2初选注塑成型机的型号和规格………………………………………………………………53模具结构设计……………………………………………………………………………………63.1确定型腔布置及数目…………………………………………………………………………63.2分型面的选择…………………………………………………………………………………63.3浇注系统的设计………………………………………………………………………………73.3.1浇口设计……………………………………………………………………………………73.3.2.浇道………………………………………………………………………………………….83.3.3.冷料穴及拉料………………………………………………………………………………93.3.4.进料口及位置的确定……………………………………………………………………103.3.5.排气系统的设计……………………………………………………………………………113.3.6.冷却装置的设计……………………………………………………………………………113.3.7脱模机构的设计……………………………………………………………………………123.3.8选用标准模架………………………………………………………………………………124模具成型零件的设计与计算……………………………………………………………………134.1凸模、凹模、型芯设计与计算………………………………………………………………134.2型腔侧壁厚度和底板的计算…………………………………………………………………155合模导向机构设计………………………………………………………………………………176.校核计算…………………………………………………………………………………………197.凹凸模材料的确定………………………………………………………………………………218.设计小结………………………………………………………………………………………22塑料香皂盒注塑模设计摘要：本课题主要是针对塑料香皂盒的注塑模具设计,该塑料香皂盒材料为无毒PP材料，是日常生活中常见的一种塑件产品。通过对塑件进行工艺的分析和比较,最终设计出一副注塑模。该课题从产品结构工艺性，具体模具结构出发，对模具的浇注系统、模具成型部分的结构、顶出系统、冷却系统、注塑机的选择及有关参数的校核、都有详细的设计，同时并简单的编制了模具的加工工艺。通过整个设计过程表明该模具能够达到此塑件所要求的加工工艺。根据题目设计的主要任务是香皂盒注塑模具的设计，也就是设计一副注塑模具来生产塑件产品，以实现自动化提高产量。针对塑件的具体结构，该模具是点浇口的双分型面注射模具。关键词:注塑模，塑料香皂盒1.前言在现代工业发展的进程中，模具的地位及其重要性日益被人们所认识。模具工业作为进入富裕社会的原动力之一，正推动着整个工业技术向前迈进！模具就是“高效益”，模具就是“现代化”之深刻含意，也正在为人们所理解和掌握。当塑料品种入其成型加工设备被确定之后，塑料制品质量的优劣及生产效率的高低，模具因素约占80％。由此可知，推动模具技术的进步应刻不容缓！塑料模具设计技术与制造水平，常标志一个国家工业化发展的程度。由此可知，塑料模具设计，对于产品质量与产量的重要性是不言而喻的。近年来，塑料模具的产量和水平发展十分迅速，高效率、自动化、大型、长寿命、精密模具在模具产量中所占比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内，塑料受热熔化后，在注塑机的螺杆或活塞的推动下，经过喷嘴和模具的浇注系统进入模具型腔...
