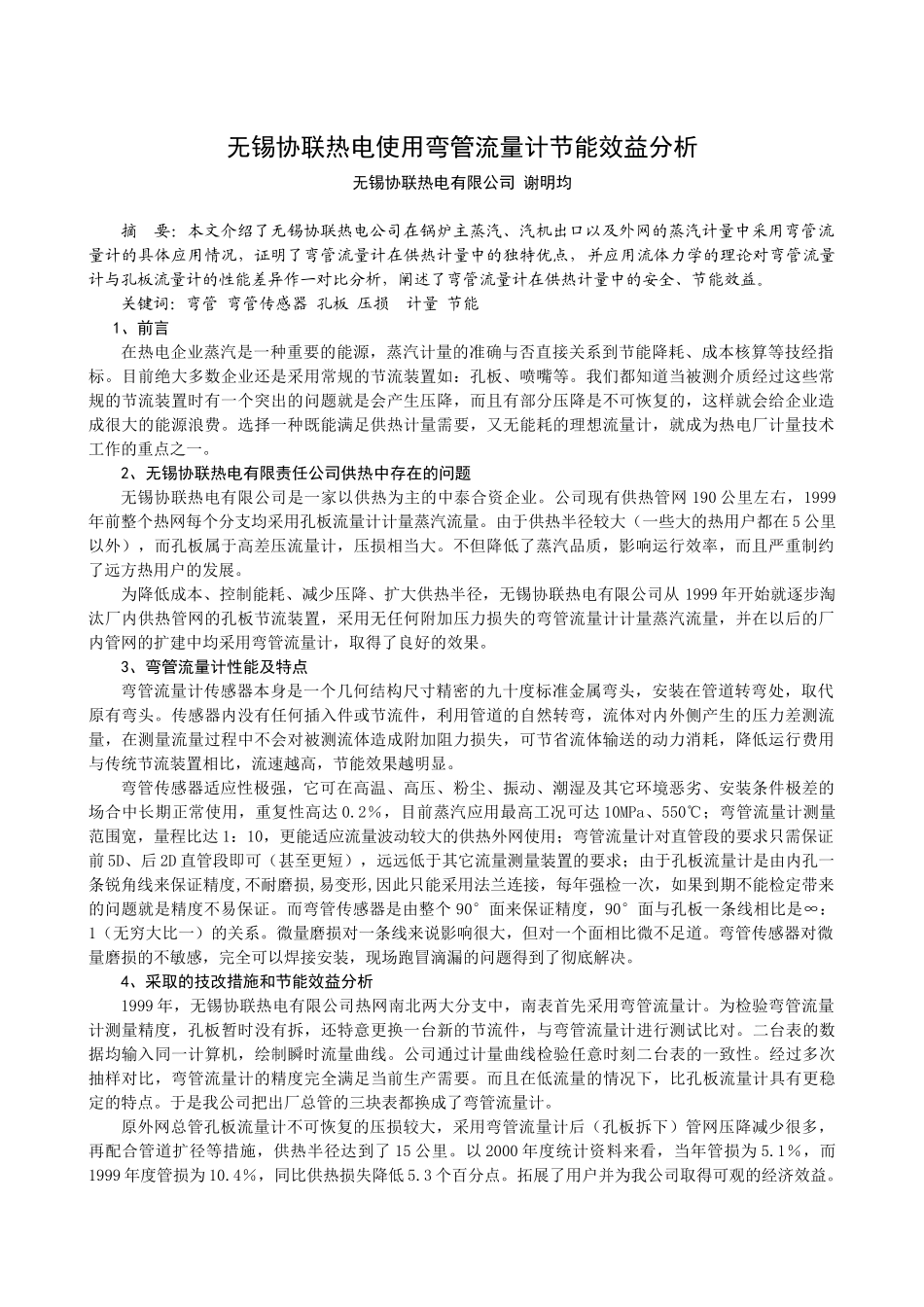

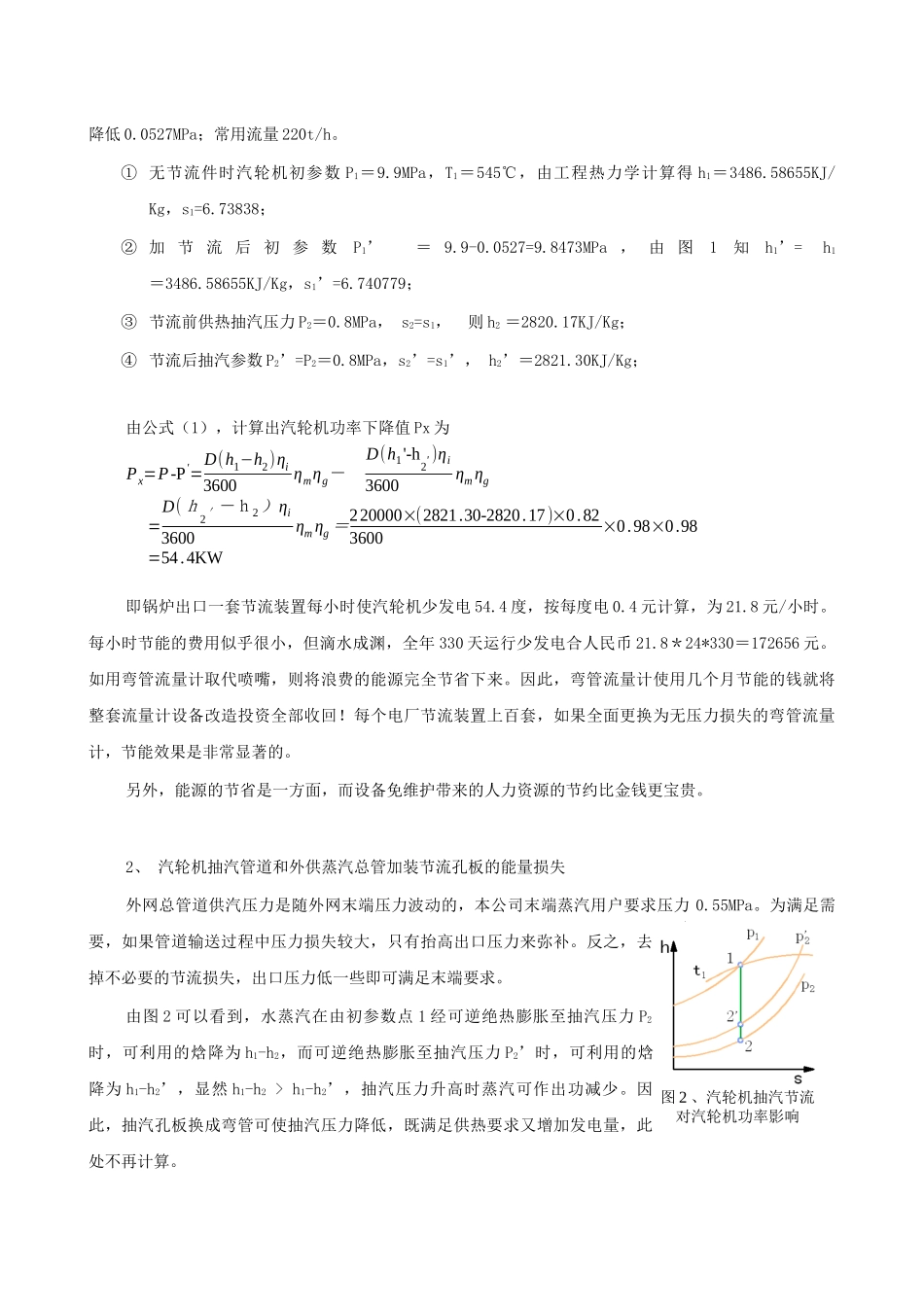

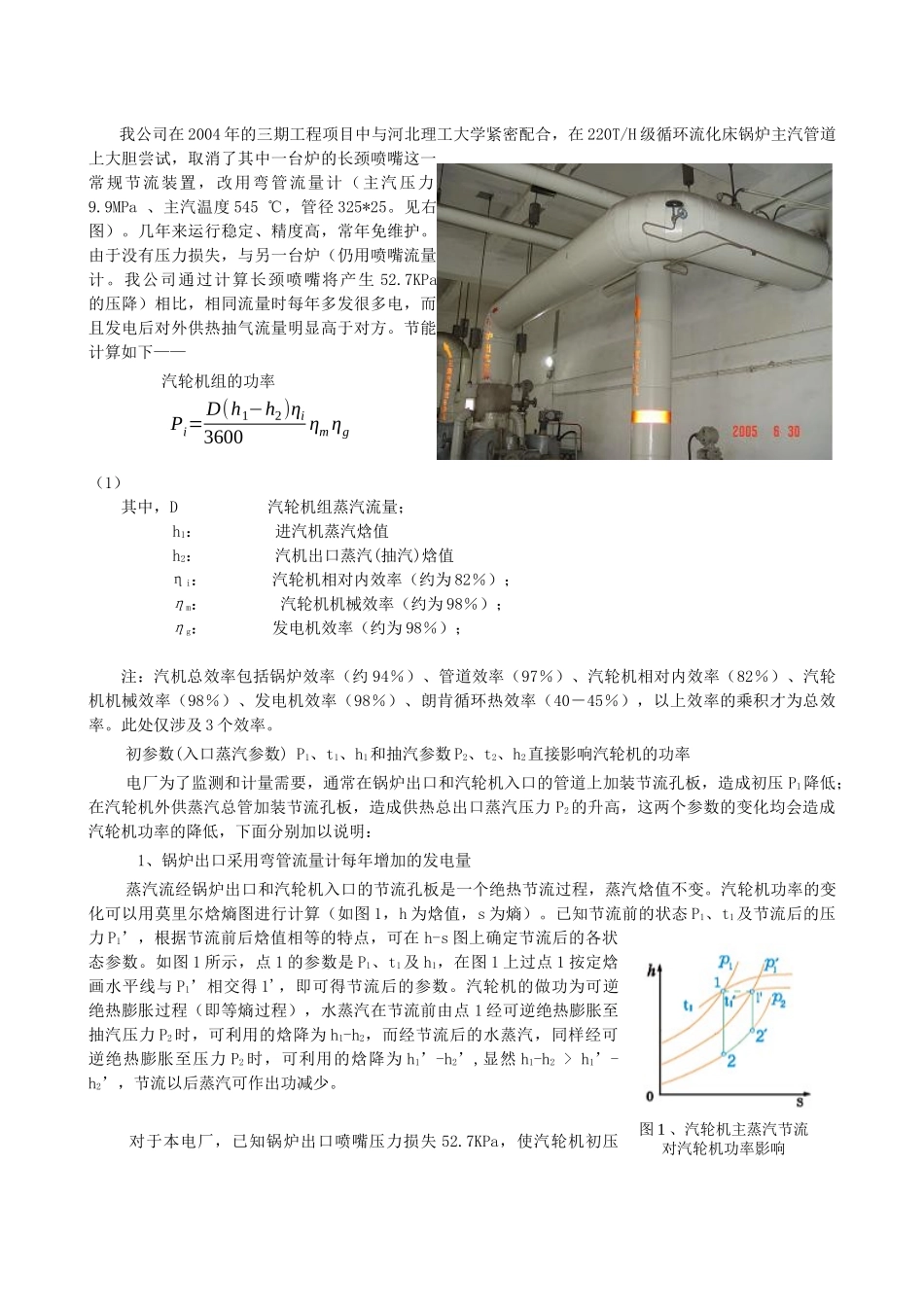

无锡协联热电使用弯管流量计节能效益分析无锡协联热电有限公司谢明均摘要：本文介绍了无锡协联热电公司在锅炉主蒸汽、汽机出口以及外网的蒸汽计量中采用弯管流量计的具体应用情况，证明了弯管流量计在供热计量中的独特优点，并应用流体力学的理论对弯管流量计与孔板流量计的性能差异作一对比分析，阐述了弯管流量计在供热计量中的安全、节能效益。关键词：弯管弯管传感器孔板压损计量节能1、前言在热电企业蒸汽是一种重要的能源，蒸汽计量的准确与否直接关系到节能降耗、成本核算等技经指标。目前绝大多数企业还是采用常规的节流装置如：孔板、喷嘴等。我们都知道当被测介质经过这些常规的节流装置时有一个突出的问题就是会产生压降，而且有部分压降是不可恢复的，这样就会给企业造成很大的能源浪费。选择一种既能满足供热计量需要，又无能耗的理想流量计，就成为热电厂计量技术工作的重点之一。2、无锡协联热电有限责任公司供热中存在的问题无锡协联热电有限公司是一家以供热为主的中泰合资企业。公司现有供热管网190公里左右，1999年前整个热网每个分支均采用孔板流量计计量蒸汽流量。由于供热半径较大（一些大的热用户都在5公里以外），而孔板属于高差压流量计，压损相当大。不但降低了蒸汽品质，影响运行效率，而且严重制约了远方热用户的发展。为降低成本、控制能耗、减少压降、扩大供热半径，无锡协联热电有限公司从1999年开始就逐步淘汰厂内供热管网的孔板节流装置，采用无任何附加压力损失的弯管流量计计量蒸汽流量，并在以后的厂内管网的扩建中均采用弯管流量计，取得了良好的效果。3、弯管流量计性能及特点弯管流量计传感器本身是一个几何结构尺寸精密的九十度标准金属弯头，安装在管道转弯处，取代原有弯头。传感器内没有任何插入件或节流件，利用管道的自然转弯，流体对内外侧产生的压力差测流量，在测量流量过程中不会对被测流体造成附加阻力损失，可节省流体输送的动力消耗，降低运行费用与传统节流装置相比，流速越高，节能效果越明显。弯管传感器适应性极强，它可在高温、高压、粉尘、振动、潮湿及其它环境恶劣、安装条件极差的场合中长期正常使用，重复性高达0.2％，目前蒸汽应用最高工况可达10MPa、550℃；弯管流量计测量范围宽，量程比达1：10，更能适应流量波动较大的供热外网使用；弯管流量计对直管段的要求只需保证前5D、后2D直管段即可（甚至更短），远远低于其它流量测量装置的要求；由于孔板流量计是由内孔一条锐角线来保证精度,不耐磨损,易变形,因此只能采用法兰连接，每年强检一次，如果到期不能检定带来的问题就是精度不易保证。而弯管传感器是由整个90°面来保证精度，90°面与孔板一条线相比是∞：1（无穷大比一）的关系。微量磨损对一条线来说影响很大，但对一个面相比微不足道。弯管传感器对微量磨损的不敏感，完全可以焊接安装，现场跑冒滴漏的问题得到了彻底解决。4、采取的技改措施和节能效益分析1999年，无锡协联热电有限公司热网南北两大分支中，南表首先采用弯管流量计。为检验弯管流量计测量精度，孔板暂时没有拆，还特意更换一台新的节流件，与弯管流量计进行测试比对。二台表的数据均输入同一计算机，绘制瞬时流量曲线。公司通过计量曲线检验任意时刻二台表的一致性。经过多次抽样对比，弯管流量计的精度完全满足当前生产需要。而且在低流量的情况下，比孔板流量计具有更稳定的特点。于是我公司把出厂总管的三块表都换成了弯管流量计。原外网总管孔板流量计不可恢复的压损较大，采用弯管流量计后（孔板拆下）管网压降减少很多，再配合管道扩径等措施，供热半径达到了15公里。以2000年度统计资料来看，当年管损为5.1％，而1999年度管损为10.4％，同比供热损失降低5.3个百分点。拓展了用户并为我公司取得可观的经济效益。图1、汽轮机主蒸汽节流对汽轮机功率影响我公司在2004年的三期工程项目中与河北理工大学紧密配合，在220T/H级循环流化床锅炉主汽管道上大胆尝试，取消了其中一台炉的长颈喷嘴这一常规节流装置，改用弯管流量计（主汽压力9.9MPa、主汽温度545℃，管径325*25。见右图）。几年来运行稳定、精度高，常年免维护。由于没有压力...
