大灯清洗装置电气线路图(1)VIP免费

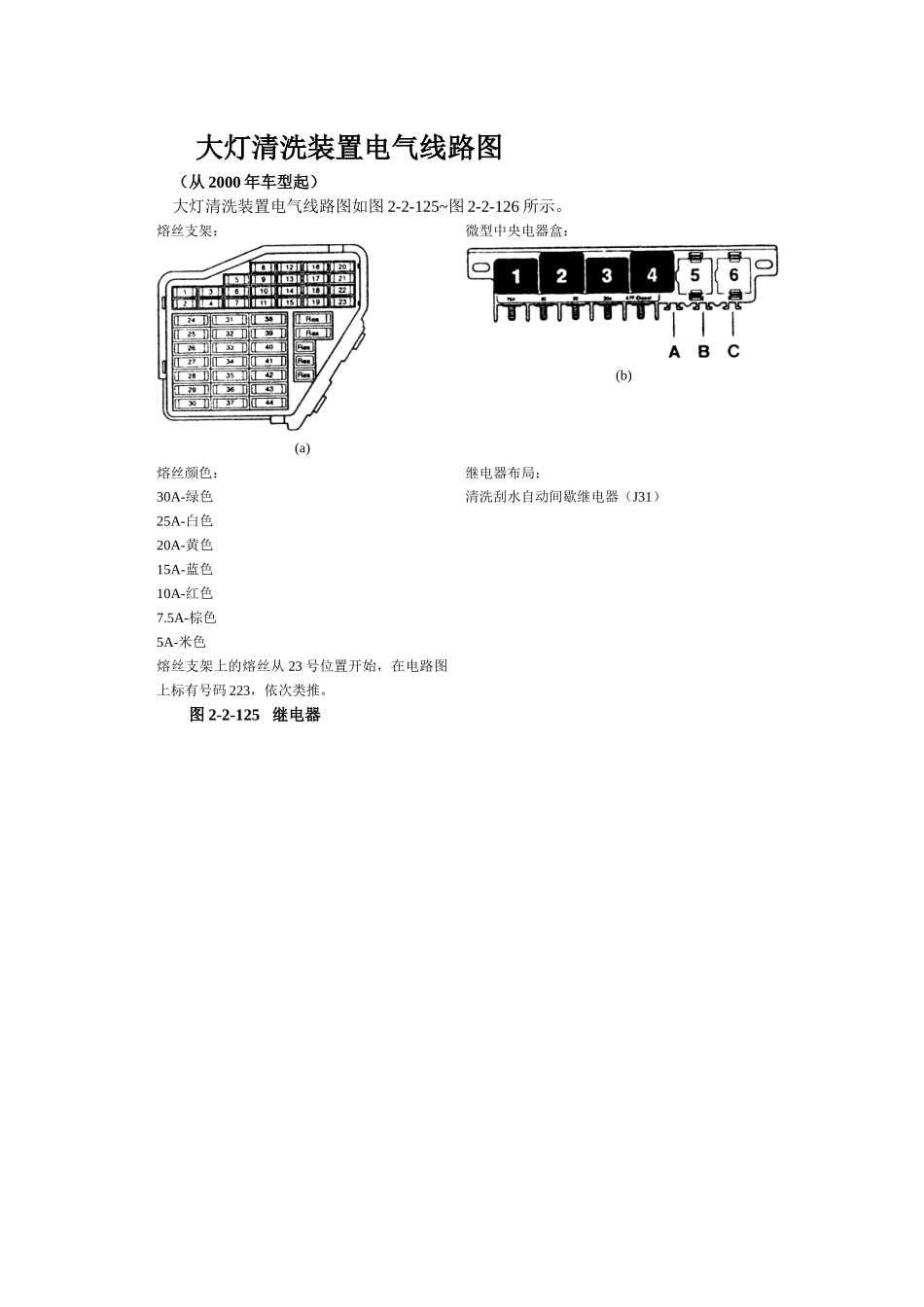

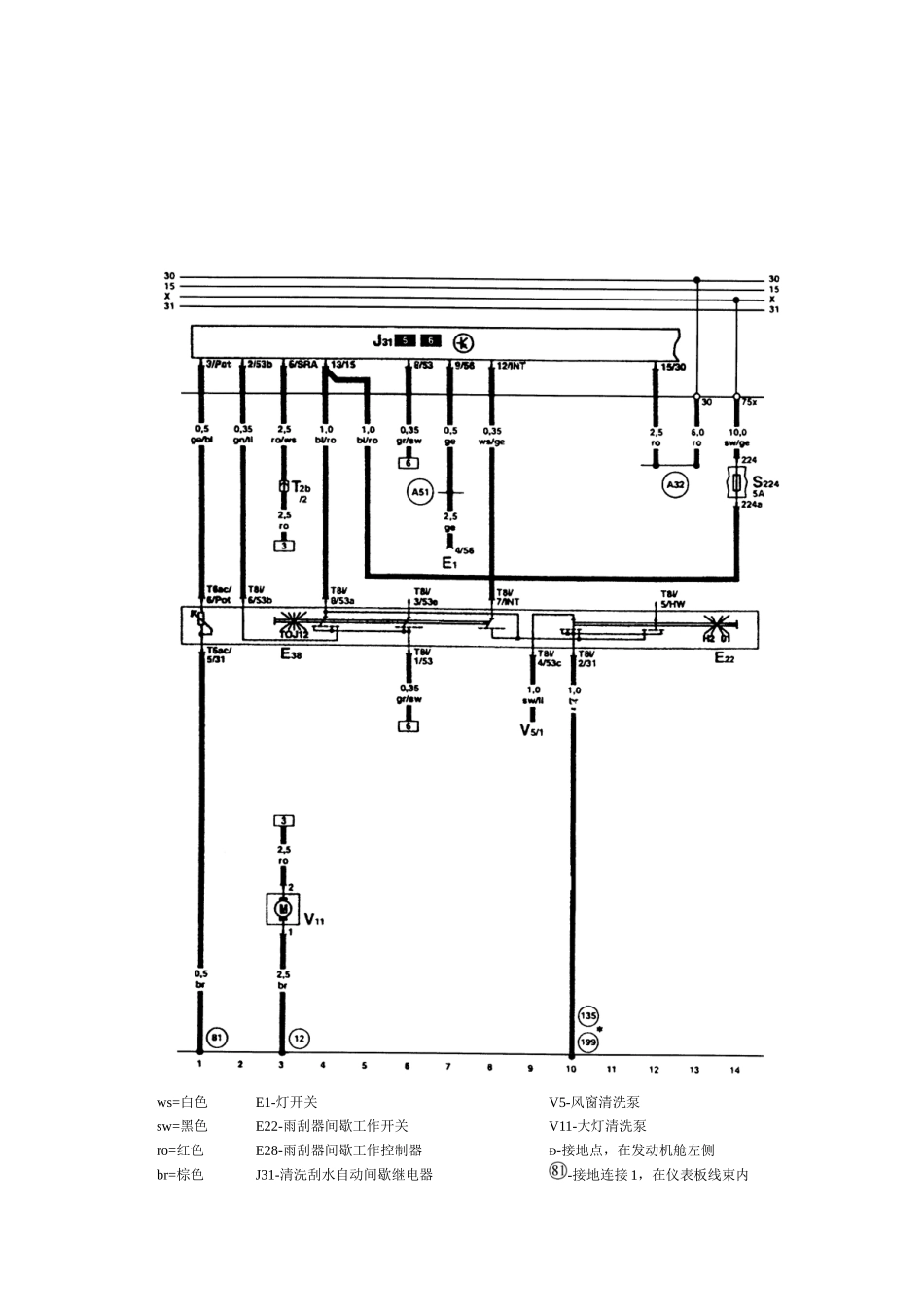

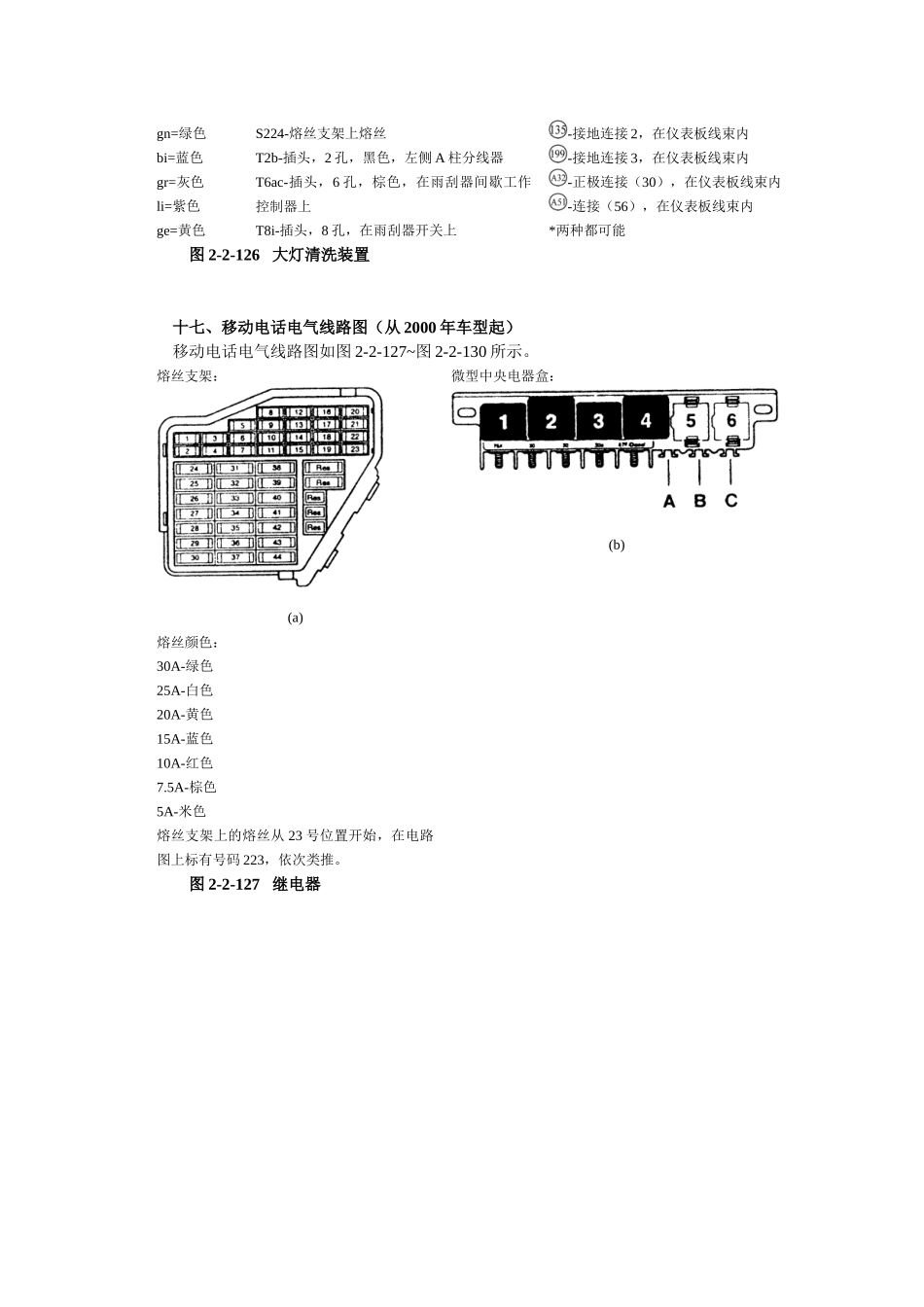

大灯清洗装置电气线路图（从2000年车型起）大灯清洗装置电气线路图如图2-2-125~图2-2-126所示。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。继电器布局：清洗刮水自动间歇继电器（J31）图2-2-125继电器ws=白色sw=黑色ro=红色br=棕色E1-灯开关E22-雨刮器间歇工作开关E28-雨刮器间歇工作控制器J31-清洗刮水自动间歇继电器V5-风窗清洗泵V11-大灯清洗泵-接地点，在发动机舱左侧-接地连接1，在仪表板线束内gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色S224-熔丝支架上熔丝T2b-插头，2孔，黑色，左侧A柱分线器T6ac-插头，6孔，棕色，在雨刮器间歇工作控制器上T8i-插头，8孔，在雨刮器开关上-接地连接2，在仪表板线束内-接地连接3，在仪表板线束内-正极连接（30），在仪表板线束内-连接（56），在仪表板线束内*两种都可能图2-2-126大灯清洗装置十七、移动电话电气线路图（从2000年车型起）移动电话电气线路图如图2-2-127~图2-2-130所示。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。图2-2-127继电器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关J412-电话电控单元R38-电话麦克风S5-熔丝支架上熔丝S8-熔丝支架上熔丝T2au-插头，2孔，用于麦克风，左侧A柱分线器T3as-插头，3孔，蓝色，左侧A柱分线器T15a-插头，15孔，蓝色，左侧A柱分线器-接地连接，在电话线束内-正极连接（15），在仪表板线束内-连接（15a），在仪表板线束内-正极连接2（30），在仪表板线束内-正极连接（30），在电话线束内图2-2-128移动电话（一）ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色J218-仪表板内组合处理器J412-电话电控单元R-收录机T10z-插头，10孔，红色，收录机插头ⅣT15a-插头，15孔，蓝色，左侧A柱分线器T32-插头，32孔，蓝色，在仪表板上-连接（58s），在仪表板线束内（开关照明）-连接（车速信号），在仪表板线束内ge=黄色图2-2-129移动电话（二）ws=白色sw=黑色ro=红色br=棕色J412-电话电控单元R-收录机R1-天线接头R24-天线放大器R54-移动电话R86-移动电话放大器-接地点，左侧A柱下部-接地连接，在电话线束内gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色R45-天线放大器（电话/收录机）R51-收录机/电话/停车加热天线R52-收录机/电话天线*带鞭形天线的车**带隔音玻璃的车图2-2-130移动电话（三）十八、Concert立体声收录机电气线路图（从2000年车型起）Concert立体声收录机电气线路图如图2-2-131~图2-2-135所示。熔丝支架：(a)微型中央电器盒：(b)熔丝颜色：30A-绿色25A-白色20A-黄色15A-蓝色10A-红色7.5A-棕色5A-米色熔丝支架上的熔丝从23号位置开始，在电路图上标有号码223，依次类推。继电器布局：清洗刮水自动间歇继电器（J31）图2-2-131继电器ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色ge=黄色D-点火开关E15-后风窗加热开关R-收录机R1-天线接头R45-天线放大器（电话/收录机）S237-熔丝支架上熔丝37S243-熔丝支架上熔丝43T6a-插头，6孔，蓝色，左侧A柱分线器T8f-插头，8孔，黑色，收录机插头ⅢT10x-插头，10孔，绿色，右侧A柱分线器V21-电动天线Z24-带盘形天线的加热式后风窗-接地点，行李箱左侧-接地点，右后柱-正极连接（30a）,在仪表板线束内*后风窗天线**自动天线图2-2-132收录机、后风窗天线、电动天线ws=白色sw=黑色ro=红色br=棕色gn=绿色bi=蓝色gr=灰色li=紫色J218-仪表板内组合处理器R-收录机R41-CD自动换蝶机T2ar-插头，2孔，黑色，仪表板中后部T8r-插头，8孔，黑色，收录机插头ⅢT8g-插头，8孔，蓝色，收录机插头Ⅰ-3T10z-插头，10孔，红色，收录机插头ⅣT32-插头，32孔，蓝色，在仪表板上-接地连接2，在仪表板线束内-接地连接3，在仪表板线束内-正极连接(58d)，在仪表板线束内（显示照明）-连接(58s)，在仪表板线束内（开关照明）-连接（车速信号），在仪表板线束内-连接（屏蔽...
