四、汽车底盘电控实训室VIP免费

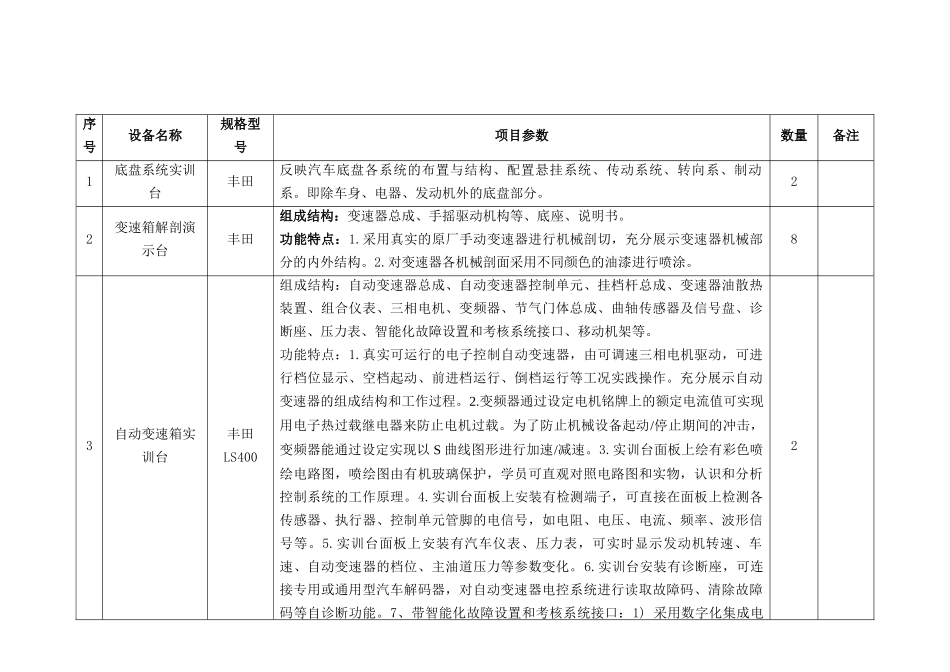

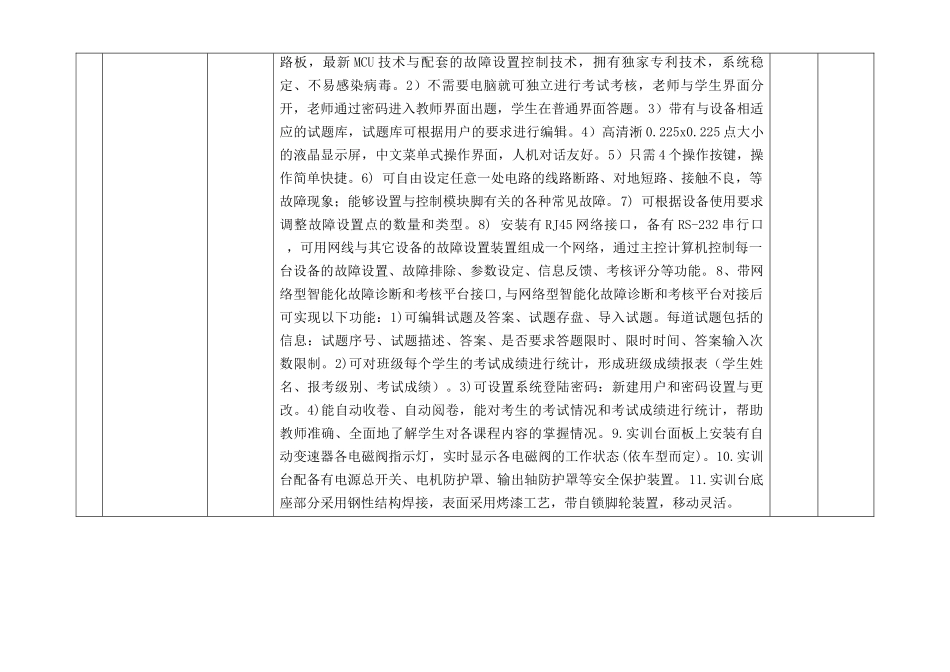

汽车底盘构造与维修实训室序号设备名称规格型号项目参数数量备注1底盘系统实训台丰田反映汽车底盘各系统的布置与结构、配置悬挂系统、传动系统、转向系、制动系。即除车身、电器、发动机外的底盘部分。22变速箱解剖演示台丰田组成结构：变速器总成、手摇驱动机构等、底座、说明书。功能特点：1.采用真实的原厂手动变速器进行机械剖切，充分展示变速器机械部分的内外结构。2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。83自动变速箱实训台丰田LS400组成结构：自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相电机、变频器、节气门体总成、曲轴传感器及信号盘、诊断座、压力表、智能化故障设置和考核系统接口、移动机架等。功能特点：1.真实可运行的电子控制自动变速器，由可调速三相电机驱动，可进行档位显示、空档起动、前进档运行、倒档运行等工况实践操作。充分展示自动变速器的组成结构和工作过程。2.变频器通过设定电机铭牌上的额定电流值可实现用电子热过载继电器来防止电机过载。为了防止机械设备起动/停止期间的冲击，变频器能通过设定实现以S曲线图形进行加速/减速。3.实训台面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和实物，认识和分析控制系统的工作原理。4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。5.实训台面板上安装有汽车仪表、压力表，可实时显示发动机转速、车速、自动变速器的档位、主油道压力等参数变化。6.实训台安装有诊断座，可连接专用或通用型汽车解码器，对自动变速器电控系统进行读取故障码、清除故障码等自诊断功能。7、带智能化故障设置和考核系统接口：1)采用数字化集成电2路板，最新MCU技术与配套的故障设置控制技术，拥有独家专利技术，系统稳定、不易感染病毒。2）不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题。3）带有与设备相适应的试题库，试题库可根据用户的要求进行编辑。4）高清淅0.225x0.225点大小的液晶显示屏，中文菜单式操作界面，人机对话友好。5）只需4个操作按键，操作简单快捷。6)可自由设定任意一处电路的线路断路、对地短路、接触不良，等故障现象；能够设置与控制模块脚有关的各种常见故障。7)可根据设备使用要求调整故障设置点的数量和类型。8)安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障设置、故障排除、参数设定、信息反馈、考核评分等功能。8、带网络型智能化故障诊断和考核平台接口,与网络型智能化故障诊断和考核平台对接后可实现以下功能：1)可编辑试题及答案、试题存盘、导入试题。每道试题包括的信息：试题序号、试题描述、答案、是否要求答题限时、限时时间、答案输入次数限制。2)可对班级每个学生的考试成绩进行统计，形成班级成绩报表（学生姓名、报考级别、考试成绩）。3)可设置系统登陆密码：新建用户和密码设置与更改。4)能自动收卷、自动阅卷，能对考生的考试情况和考试成绩进行统计，帮助教师准确、全面地了解学生对各课程内容的掌握情况。9.实训台面板上安装有自动变速器各电磁阀指示灯，实时显示各电磁阀的工作状态(依车型而定)。10.实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置。11.实训台底座部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮装置，移动灵活。4手动变速箱实训台捷达组成结构：手动变速器总成、三相漏电保护开关、三相电机、驱动皮带、减速机、安全防护罩等。功能特点：1.采用真实的原厂手动变速器进行机械剖切，充分展示变速器机械部分的内外结构。2.对变速器各机械剖面采用不同颜色的油漆进行喷涂。3.由三相电机带动减速机，减速机带动变速器输入轴运转，真实演示不同档位下的机械运动的传递过程。4.实验台驱动部分加装安全防护罩。85变速器拆装专用工具①变速器拆装专用工具43件套；②油泵拆装工具09-714；③5件套卡簧钳；④强力尖嘴钳6×15086前桥悬挂系...
