医院病房及医技楼施工组织设计VIP免费

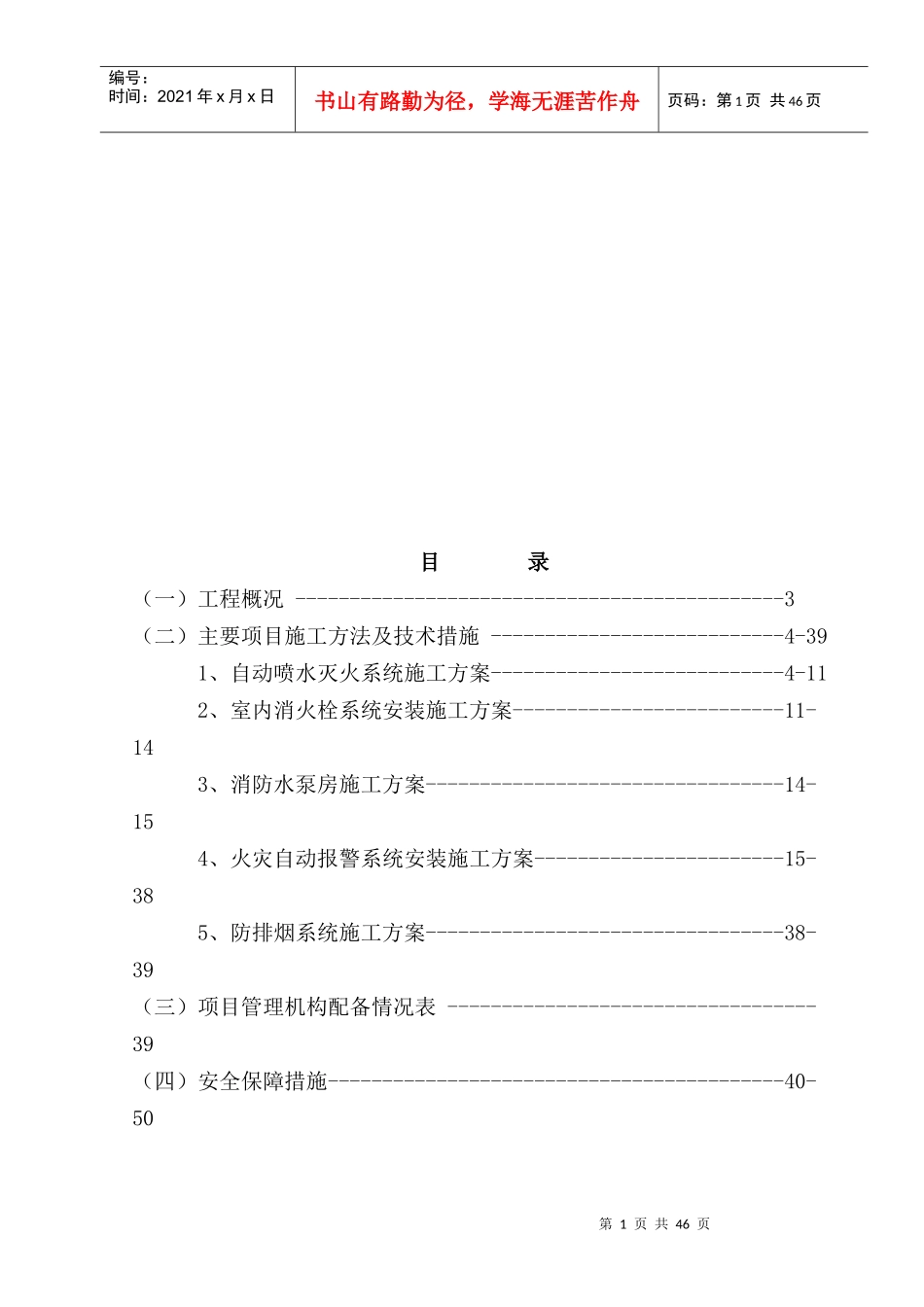

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页目录（一）工程概况---------------------------------------------3（二）主要项目施工方法及技术措施---------------------------4-391、自动喷水灭火系统施工方案---------------------------4-112、室内消火栓系统安装施工方案-------------------------11-143、消防水泵房施工方案---------------------------------14-154、火灾自动报警系统安装施工方案-----------------------15-385、防排烟系统施工方案---------------------------------38-39（三）项目管理机构配备情况表----------------------------------39（四）安全保障措施------------------------------------------40-50第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页施工组织设计一、工程概况本工程为内蒙古赤峰市阿鲁科尔沁旗医院病房及医技楼，位于内蒙古赤峰市阿鲁科尔沁旗天山镇。建筑面积为16308.7平米，建筑基底面积1357.77平米。本工程地上十四层，室内外高差0.6M，建筑高度55.7M属高层公共建筑。本工程设计内容包括火灾自动报警系统、喷淋系统、消火栓系统，通风防排烟系统。工期目标：配合土建、装修整体验收交工。施工组织设计编制依据：（1）施工合同对施工要求（2）消防安装工程设计图（3）建设部颁发的《建设工程施工现场管理规定》第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页（4）现场和周边的实际踏勘情况（5）采用的主要规范及标准目录《采暖通风与空气调节设计规范》（GB50019-2003）《建筑给排水设计规范》（GB50015-2003）《高层民用建筑防火设计规范》（GB50045-95）(2005)《建筑灭火器配置规范》（GB50140-2005）《综合医院建筑设计规范》（JGJ49-88）《自动喷水灭火系统设计规范》（GH50084-2001）（2005）《公共建筑节能设计标准》（DBJ03-27-2007）《建筑排水硬聚乙烯管道工程技术规范》（CJJ/29-28）《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）《通风与空调工程施工质量验收规范》（GB50243-2002）《自动喷水系统施工及验收规范》（GB50261-96）(2003)《业主要求及地方标准》中华人民共和国现行的有关标准图集。工程招标文件所要求的其它相关标准规范。第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页二、主要项目施工方法及技术措施自动喷水灭火系统施工方案1、范围自动喷水灭火系统的安装。2、施工准备2.1认真熟悉图纸及施工现场，发现有影响施工的设计问题，及时与有关人员研究，办理洽商手续，按照工程特点确定施工方法，配备相应的劳动力、设备、材料、机具等。同时配备配套的生活、生产临时设施。2.2设备、材料：2.2.1自动喷水灭火系统主要设备材料的选用应符合设计图纸及有关规范要求。2.2.2主要设备：喷淋泵，水泵结合器，报警阀及组件，信号控制阀，水流指示器，喷洒头，气压给水装置，稳压泵等。其中喷洒头，报警阀，压力开关，水流指示器等主要系统组件系统组件应有国家消防产品质量监第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页督检验中心检测报告。其它重要设备及原材料应具备相应的国家质量监督检验中心检测报告。2.2.3一般常用材料：管材及连接件，型钢，焊条，氧气，乙炔，白厚漆，麻，聚四氟乙烯带，膨胀螺栓，密封垫，螺栓，螺母，机油，防腐漆，稀料，小线，铅丝，电池等。2.3主要机具，压槽机，套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，压力钳，链钳，手锤，钢锯，扳手，倒链，电气焊等工具，水准仪、钢卷尺，角尺，油标卡尺，线坠，水平尺等量具。2.4作业条件：2.4.1施工图纸及有关技术文件应齐全：现场水电气应满足连续施工要求，系统设备材料应能保证正常施工。2.4.2检查预留、预埋管线洞口是否随结构完成；管道安装所需要的基准线应测定并标明：吊顶标高、地面标高、内隔墙位置线等。设...
