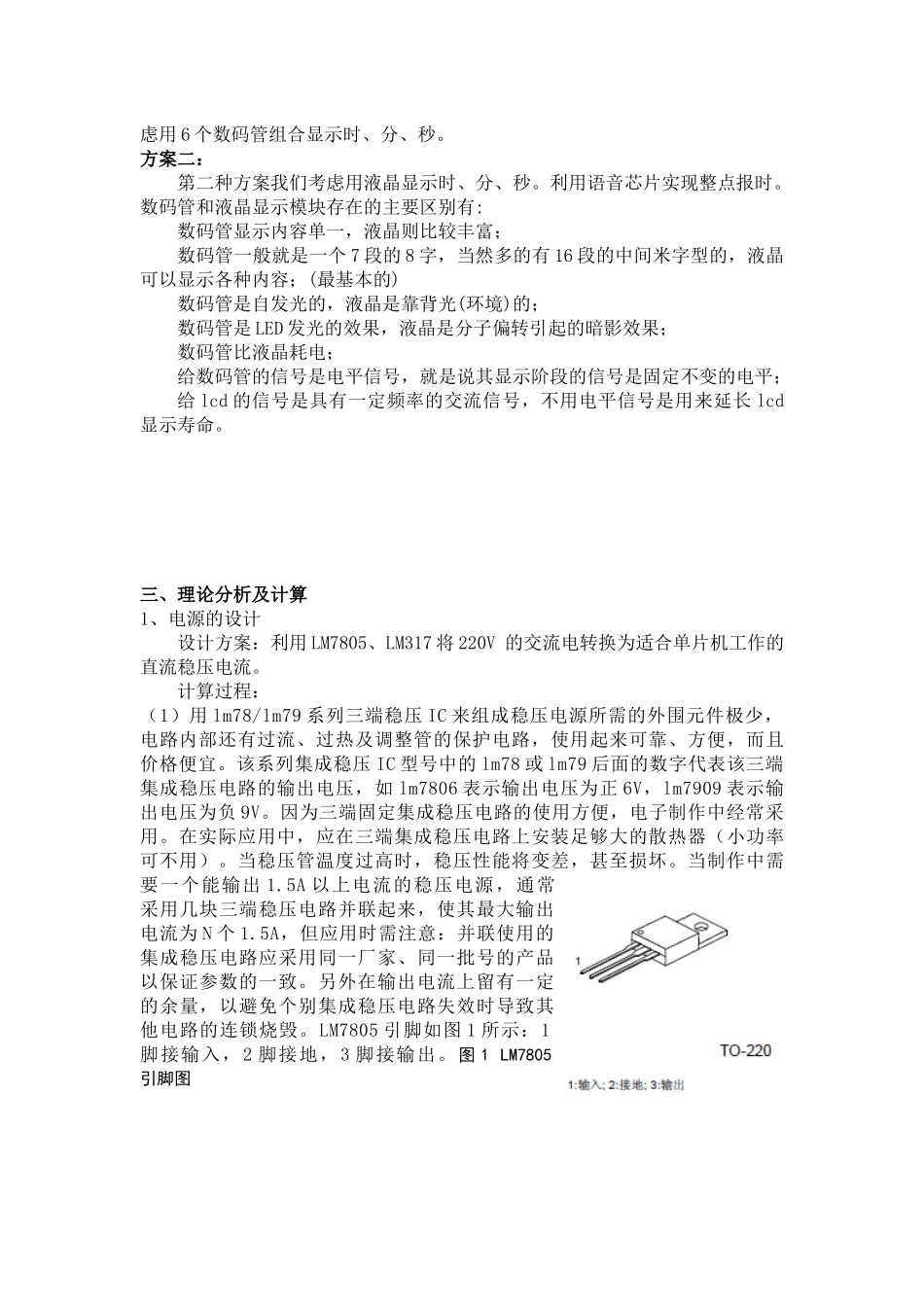

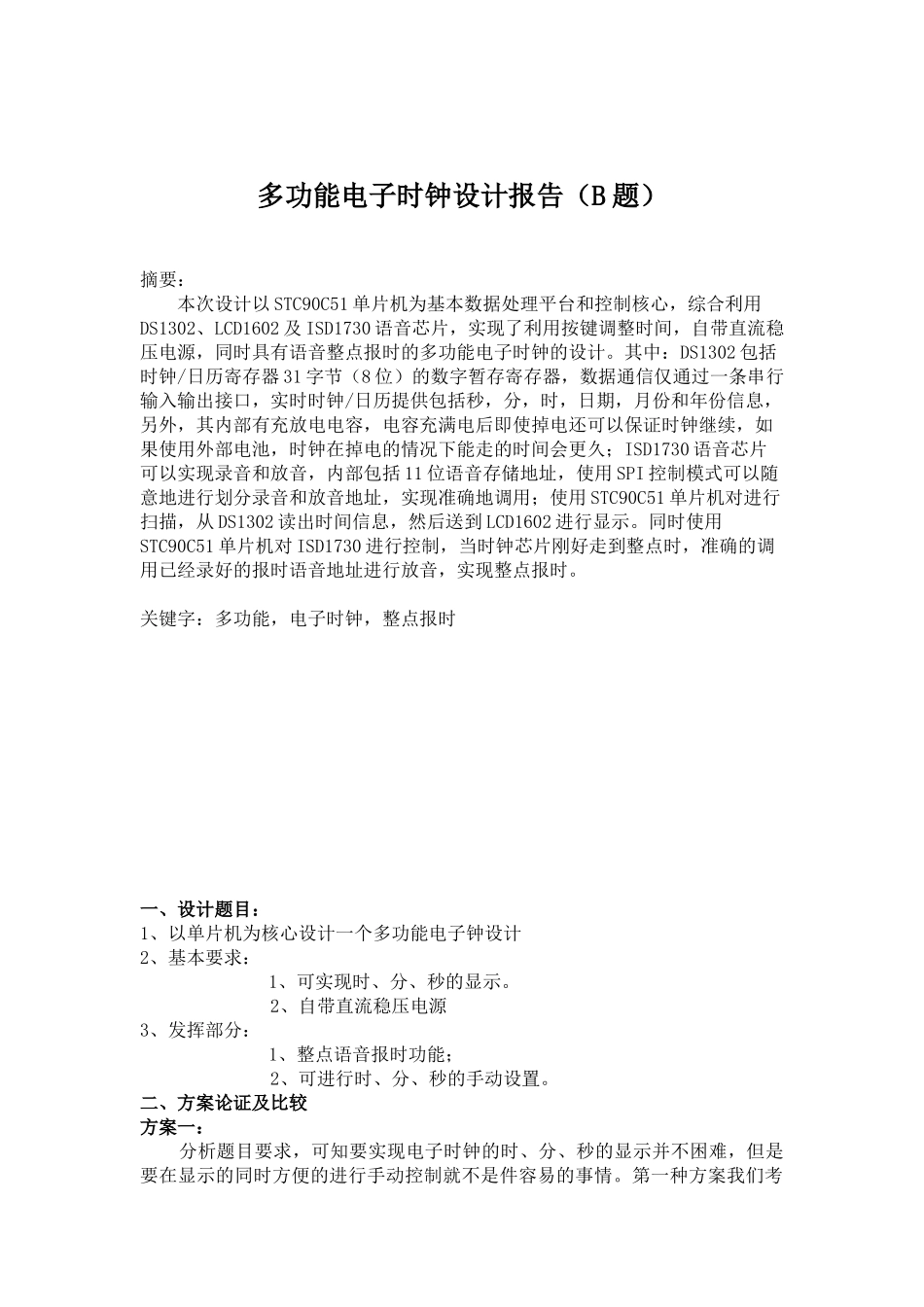

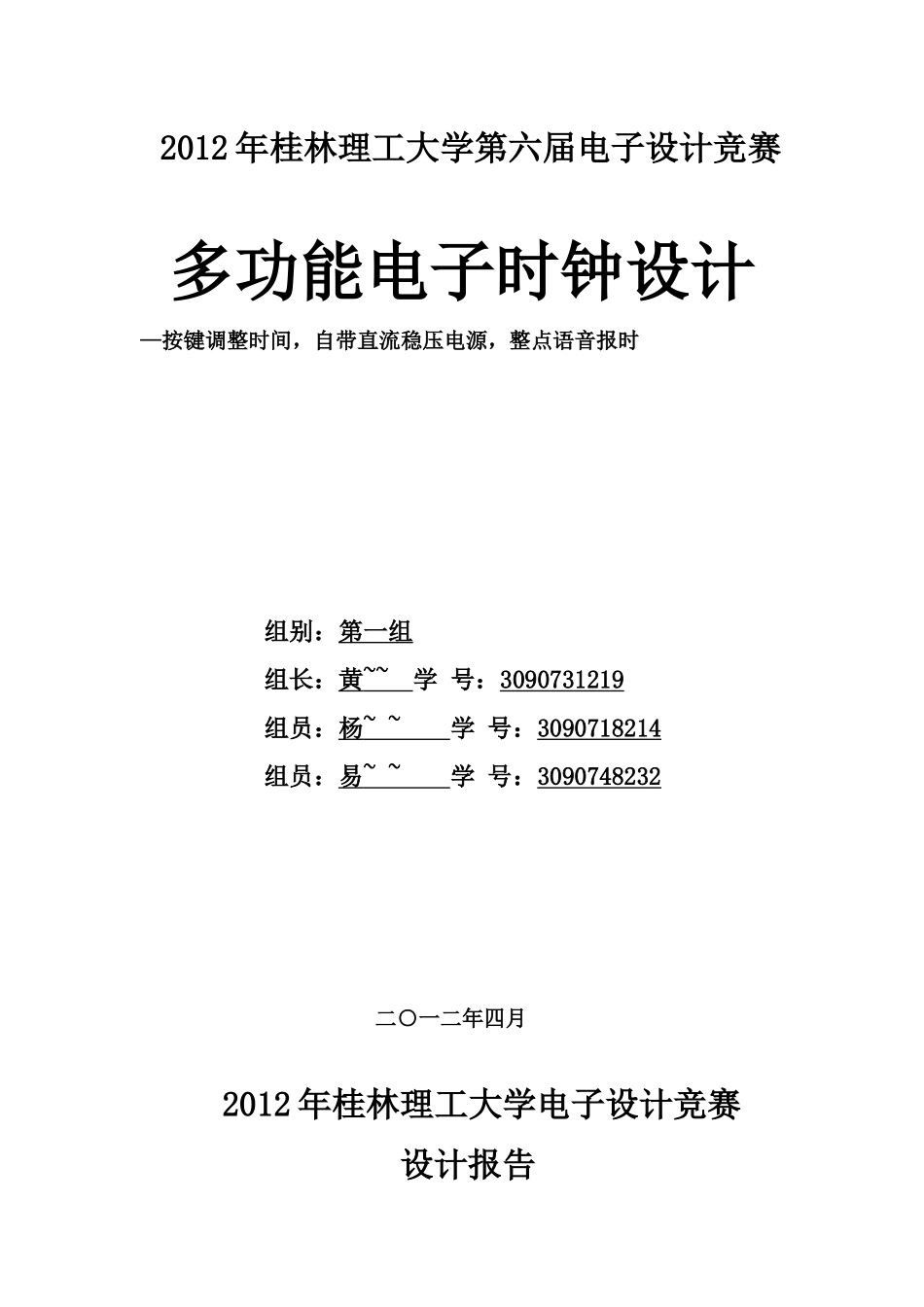

2012年桂林理工大学第六届电子设计竞赛多功能电子时钟设计—按键调整时间，自带直流稳压电源，整点语音报时组别：第一组组长：黄~~学号：3090731219组员：杨~~学号：3090718214组员：易~~学号：3090748232二○一二年四月2012年桂林理工大学电子设计竞赛设计报告多功能电子时钟设计报告（B题）摘要：本次设计以STC90C51单片机为基本数据处理平台和控制核心，综合利用DS1302、LCD1602及ISD1730语音芯片，实现了利用按键调整时间，自带直流稳压电源，同时具有语音整点报时的多功能电子时钟的设计。其中：DS1302包括时钟/日历寄存器31字节（8位）的数字暂存寄存器，数据通信仅通过一条串行输入输出接口，实时时钟/日历提供包括秒，分，时，日期，月份和年份信息，另外，其内部有充放电电容，电容充满电后即使掉电还可以保证时钟继续，如果使用外部电池，时钟在掉电的情况下能走的时间会更久；ISD1730语音芯片可以实现录音和放音，内部包括11位语音存储地址，使用SPI控制模式可以随意地进行划分录音和放音地址，实现准确地调用；使用STC90C51单片机对进行扫描，从DS1302读出时间信息，然后送到LCD1602进行显示。同时使用STC90C51单片机对ISD1730进行控制，当时钟芯片刚好走到整点时，准确的调用已经录好的报时语音地址进行放音，实现整点报时。关键字：多功能，电子时钟，整点报时一、设计题目：1、以单片机为核心设计一个多功能电子钟设计2、基本要求：1、可实现时、分、秒的显示。2、自带直流稳压电源3、发挥部分：1、整点语音报时功能；2、可进行时、分、秒的手动设置。二、方案论证及比较方案一：分析题目要求，可知要实现电子时钟的时、分、秒的显示并不困难，但是要在显示的同时方便的进行手动控制就不是件容易的事情。第一种方案我们考虑用6个数码管组合显示时、分、秒。方案二：第二种方案我们考虑用液晶显示时、分、秒。利用语音芯片实现整点报时。数码管和液晶显示模块存在的主要区别有:数码管显示内容单一，液晶则比较丰富；数码管一般就是一个7段的8字，当然多的有16段的中间米字型的，液晶可以显示各种内容；(最基本的)数码管是自发光的，液晶是靠背光(环境)的；数码管是LED发光的效果，液晶是分子偏转引起的暗影效果；数码管比液晶耗电；给数码管的信号是电平信号，就是说其显示阶段的信号是固定不变的电平；给lcd的信号是具有一定频率的交流信号，不用电平信号是用来延长lcd显示寿命。三、理论分析及计算1、电源的设计设计方案：利用LM7805、LM317将220V的交流电转换为适合单片机工作的直流稳压电流。计算过程：（1）用lm78/lm79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的lm78或lm79后面的数字代表该三端集成稳压电路的输出电压，如lm7806表示输出电压为正6V，lm7909表示输出电压为负9V。因为三端固定集成稳压电路的使用方便，电子制作中经常采用。在实际应用中，应在三端集成稳压电路上安装足够大的散热器（小功率可不用）。当稳压管温度过高时，稳压性能将变差，甚至损坏。当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。LM7805引脚如图1所示：1脚接输入，2脚接地，3脚接输出。图1LM7805引脚图图2LM7805各项参数表（2）LM317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。稳压电源的输出电压可用下式计算，Vo=1.25（1+R2/R1）。仅仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先317稳压块的输出电压变化范围是Vo=1.25V—37V（高输出电压的317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo=1.25V—45V），所以R2/R1的比值范围只能是0—28.6。其次是317稳压块...
