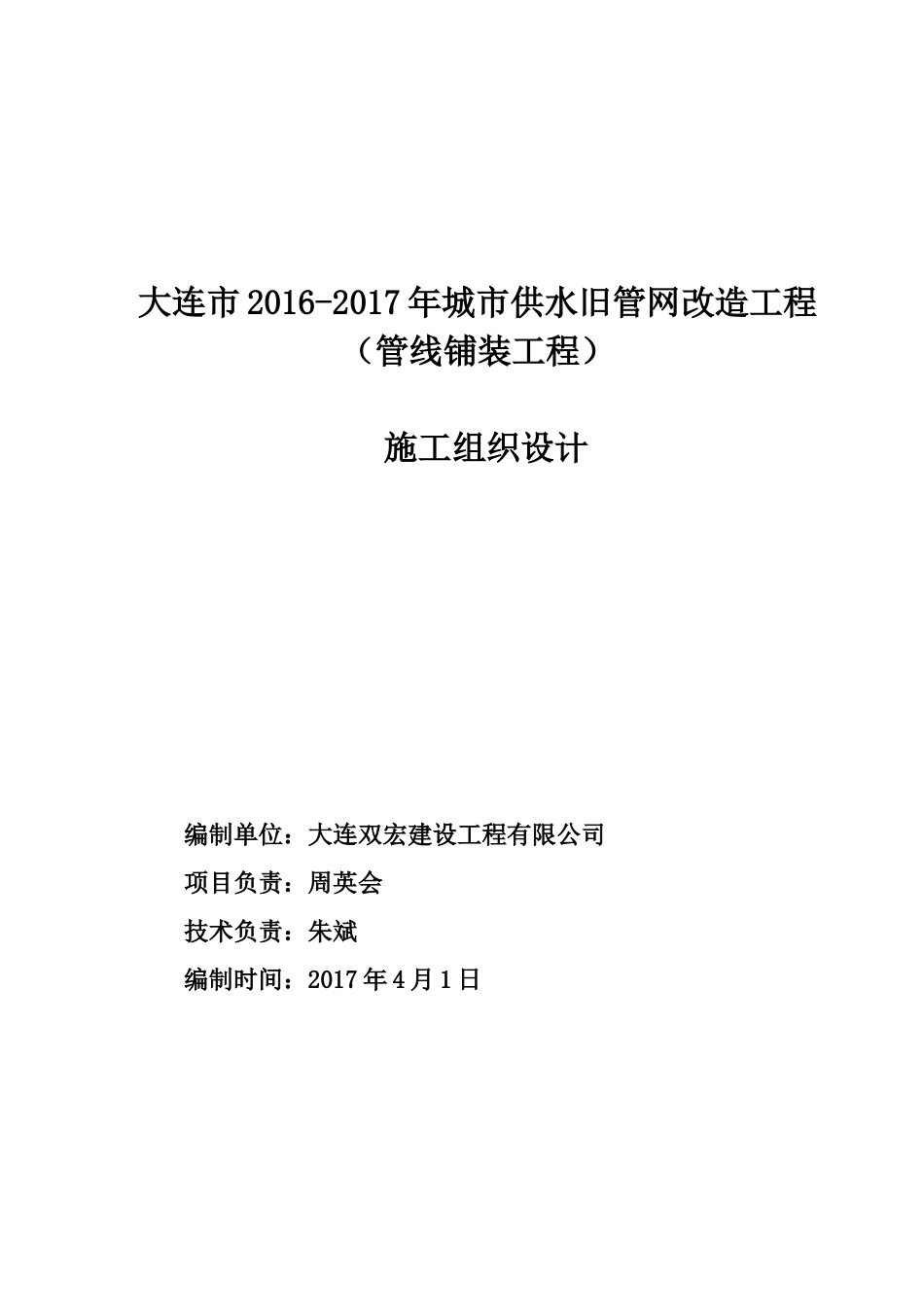

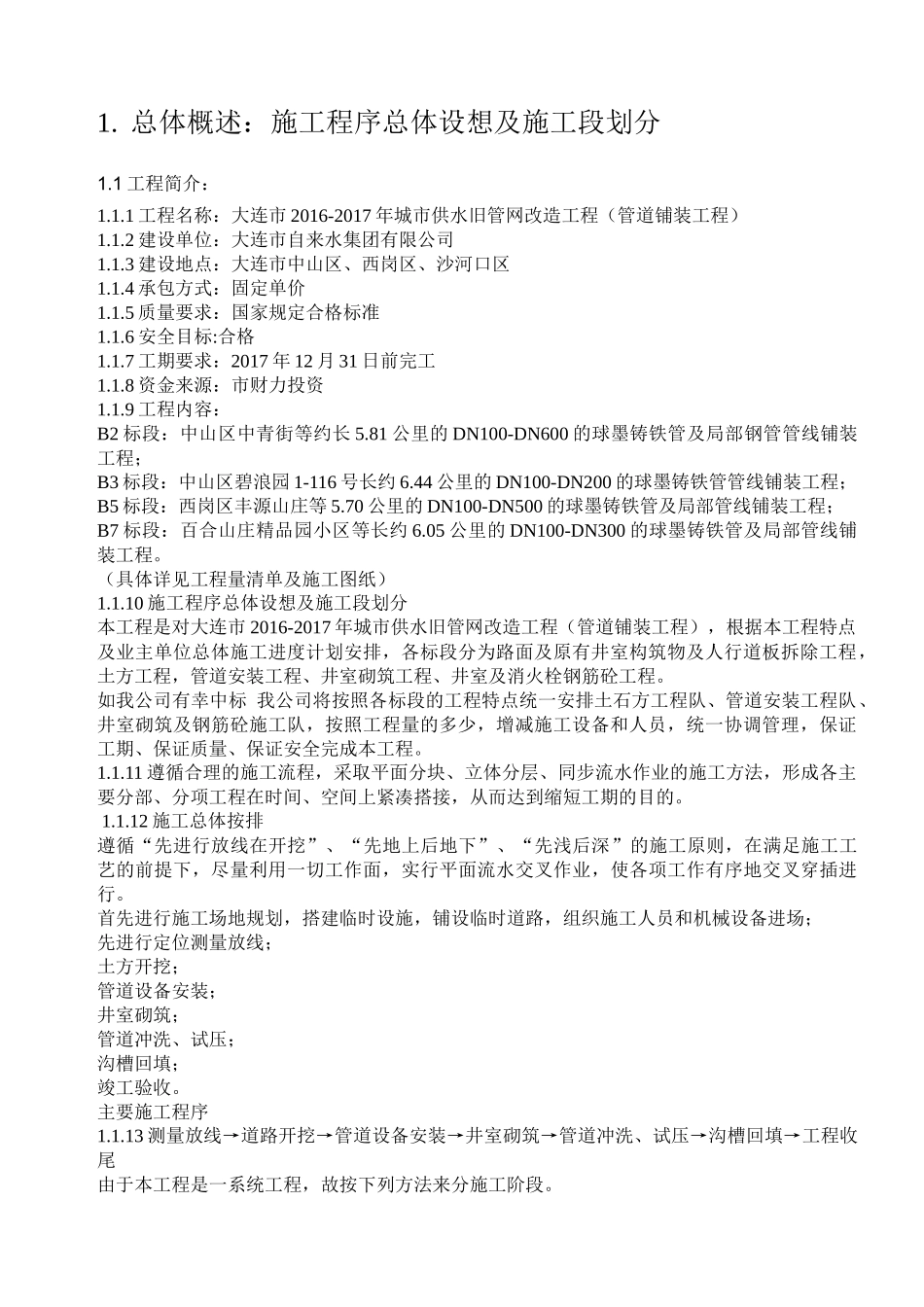

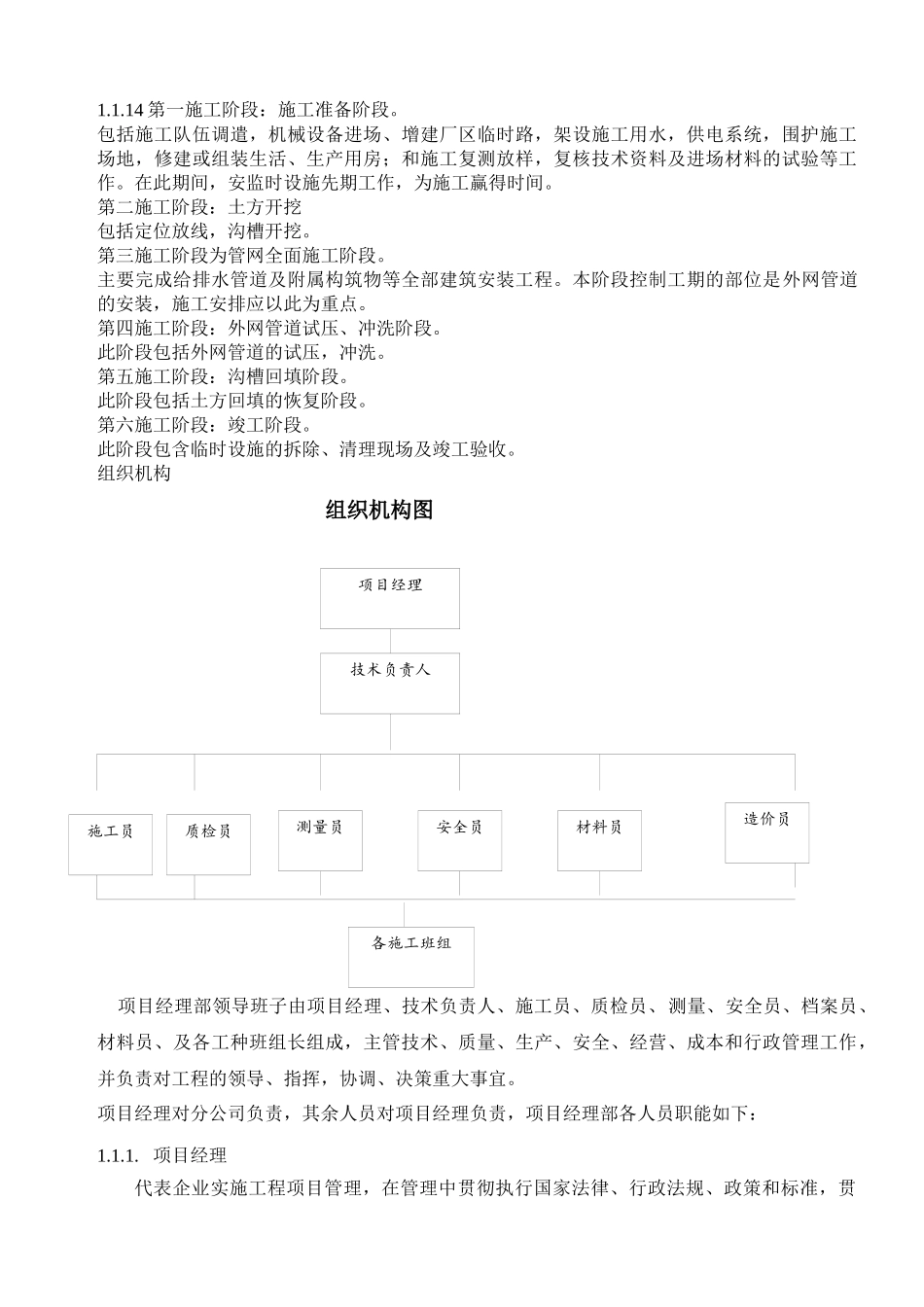

大连市2016-2017年城市供水旧管网改造工程（管线铺装工程）施工组织设计编制单位：大连双宏建设工程有限公司项目负责：周英会技术负责：朱斌编制时间：2017年4月1日1.总体概述：施工程序总体设想及施工段划分1.1工程简介：1.1.1工程名称：大连市2016-2017年城市供水旧管网改造工程（管道铺装工程）1.1.2建设单位：大连市自来水集团有限公司1.1.3建设地点：大连市中山区、西岗区、沙河口区1.1.4承包方式：固定单价1.1.5质量要求：国家规定合格标准1.1.6安全目标:合格1.1.7工期要求：2017年12月31日前完工1.1.8资金来源：市财力投资1.1.9工程内容：B2标段：中山区中青街等约长5.81公里的DN100-DN600的球墨铸铁管及局部钢管管线铺装工程；B3标段：中山区碧浪园1-116号长约6.44公里的DN100-DN200的球墨铸铁管管线铺装工程；B5标段：西岗区丰源山庄等5.70公里的DN100-DN500的球墨铸铁管及局部管线铺装工程；B7标段：百合山庄精品园小区等长约6.05公里的DN100-DN300的球墨铸铁管及局部管线铺装工程。（具体详见工程量清单及施工图纸）1.1.10施工程序总体设想及施工段划分本工程是对大连市2016-2017年城市供水旧管网改造工程（管道铺装工程），根据本工程特点及业主单位总体施工进度计划安排，各标段分为路面及原有井室构筑物及人行道板拆除工程，土方工程，管道安装工程、井室砌筑工程、井室及消火栓钢筋砼工程。如我公司有幸中标我公司将按照各标段的工程特点统一安排土石方工程队、管道安装工程队、井室砌筑及钢筋砼施工队，按照工程量的多少，增减施工设备和人员，统一协调管理，保证工期、保证质量、保证安全完成本工程。1.1.11遵循合理的施工流程，采取平面分块、立体分层、同步流水作业的施工方法，形成各主要分部、分项工程在时间、空间上紧凑搭接，从而达到缩短工期的目的。1.1.12施工总体按排遵循“先进行放线在开挖”、“先地上后地下”、“先浅后深”的施工原则，在满足施工工艺的前提下，尽量利用一切工作面，实行平面流水交叉作业，使各项工作有序地交叉穿插进行。首先进行施工场地规划，搭建临时设施，铺设临时道路，组织施工人员和机械设备进场；先进行定位测量放线；土方开挖；管道设备安装；井室砌筑；管道冲洗、试压；沟槽回填；竣工验收。主要施工程序1.1.13测量放线→道路开挖→管道设备安装→井室砌筑→管道冲洗、试压→沟槽回填→工程收尾由于本工程是一系统工程，故按下列方法来分施工阶段。1.1.14第一施工阶段：施工准备阶段。包括施工队伍调遣，机械设备进场、增建厂区临时路，架设施工用水，供电系统，围护施工场地，修建或组装生活、生产用房；和施工复测放样，复核技术资料及进场材料的试验等工作。在此期间，安监时设施先期工作，为施工赢得时间。第二施工阶段：土方开挖包括定位放线，沟槽开挖。第三施工阶段为管网全面施工阶段。主要完成给排水管道及附属构筑物等全部建筑安装工程。本阶段控制工期的部位是外网管道的安装，施工安排应以此为重点。第四施工阶段：外网管道试压、冲洗阶段。此阶段包括外网管道的试压，冲洗。第五施工阶段：沟槽回填阶段。此阶段包括土方回填的恢复阶段。第六施工阶段：竣工阶段。此阶段包含临时设施的拆除、清理现场及竣工验收。组织机构组织机构图项目经理部领导班子由项目经理、技术负责人、施工员、质检员、测量、安全员、档案员、材料员、及各工种班组长组成，主管技术、质量、生产、安全、经营、成本和行政管理工作，并负责对工程的领导、指挥，协调、决策重大事宜。项目经理对分公司负责，其余人员对项目经理负责，项目经理部各人员职能如下：1.1.1.项目经理代表企业实施工程项目管理，在管理中贯彻执行国家法律、行政法规、政策和标准，贯项目经理施工员技术负责人造价员材料员安全员质检员测量员各施工班组彻公司的各项管理制度的要求。做好项目的可行性研究工作，参与工程项目的投标工作。加强工程项目的合同管理，亲自参与或组织重要的工程合同的谈判、签署等活动，对合同的主要内容有全面、深刻的了解，确保工程施工完全按照合同约定保质保量的完成。主持组建工程项目质量保证体系和制定项目的各项管理制度。组...
