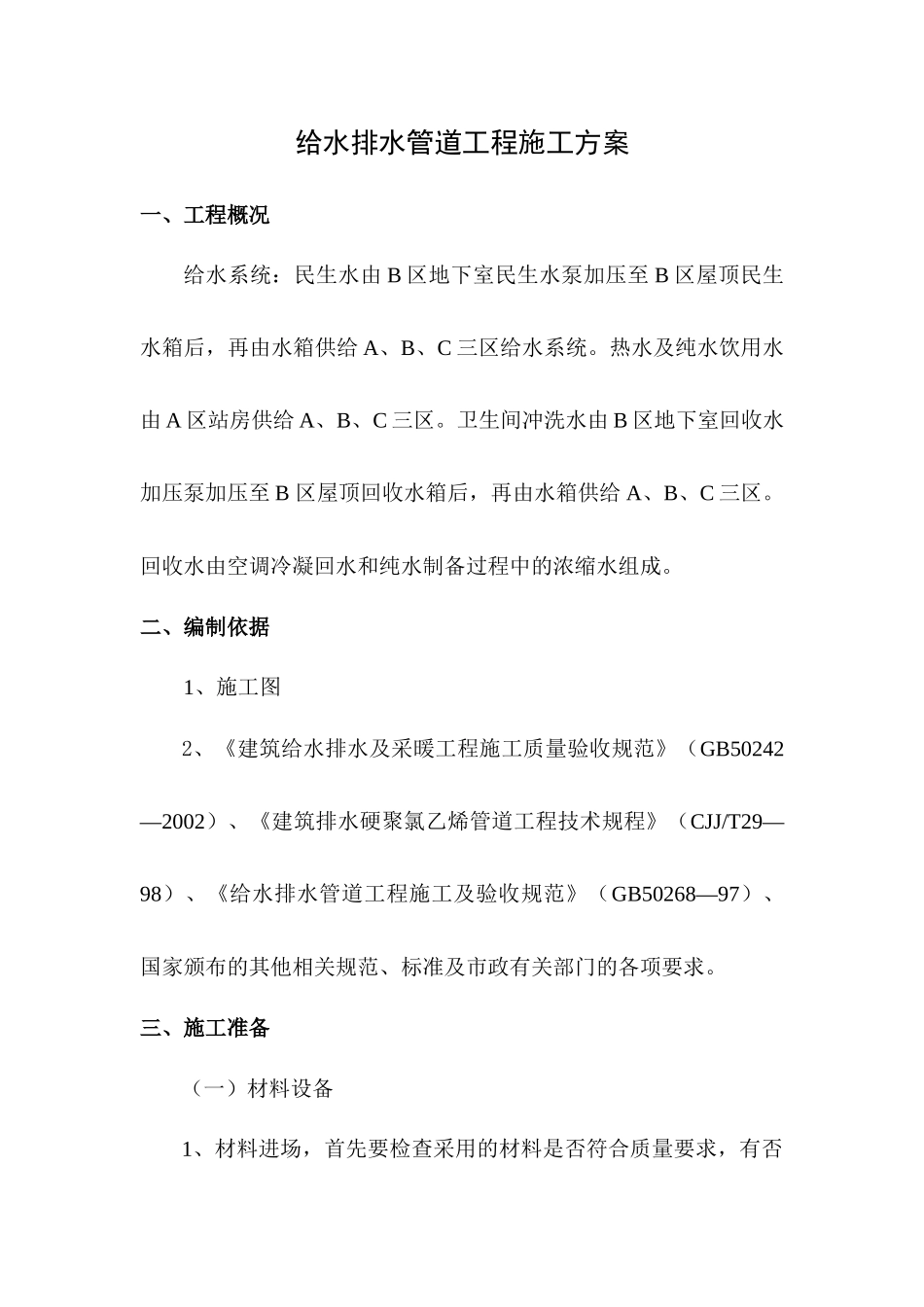

给水排水管道工程施工方案一、工程概况给水系统：民生水由B区地下室民生水泵加压至B区屋顶民生水箱后，再由水箱供给A、B、C三区给水系统。热水及纯水饮用水由A区站房供给A、B、C三区。卫生间冲洗水由B区地下室回收水加压泵加压至B区屋顶回收水箱后，再由水箱供给A、B、C三区。回收水由空调冷凝回水和纯水制备过程中的浓缩水组成。二、编制依据1、施工图2、《建筑给水排水及采暖工程施工质量验收规范》（GB50242—2002）、《建筑排水硬聚氯乙烯管道工程技术规程》（CJJ/T29—98）、《给水排水管道工程施工及验收规范》（GB50268—97）、国家颁布的其他相关规范、标准及市政有关部门的各项要求。三、施工准备（一）材料设备1、材料进场，首先要检查采用的材料是否符合质量要求，有否出厂合格证明书或质量证明文件。并应符合给水排水系统的相关技术质量要求；2、材料搬运及堆放1）搬运管材和管件时，应小心轻放，避免油污。严禁剧烈撞击、与尖锐物品碰触、抛摔拖滚；2）管材和管件存放在通风良好、温度适宜的库房或简易棚内，不得露天存放；距离热源不大于1m；3）胶粘剂和清洁剂的存放处应阴凉干燥，安全可靠，严禁明火；4）管材应水平堆放在平整的地上，应避免弯曲管材，堆置高度不得超过1.5m。管件应逐层码放，不得叠置过高。5）管道的垂直运输拟采用土建的升降机，升降机的使用要遵循现场统一安排，遵守操作规程。3、检修设备对套丝机、电焊机、切割机等设备进行检查：（1）用电设备的绝缘和接地是否良好，传动部分须有保护壳防护；（2）电器传动是否良好；（3）机械传动部分的清洁、润滑和紧固，并根据规格对设备进行调整，确保设备达到实际作业要求；（4）施工用电由专业电工敷设，要确保接线正确，漏电保护灵敏可靠。梯子、架子要牢靠。（二）主要机具套丝机2台，电焊机6台，钻床4台，切割机4台，滚槽机2台，手枪钻12把，测量、划线与检验工具（不锈钢钢直尺、钢折尺、自卷式钢盘尺、墨斗、卡尺、水平尺、建筑水平仪、线坠、手锯、锉刀、扳手、螺丝刀、钳具）等常用机具。（三）人力资源施工班组人员共需：电焊工2人；安装工55人；杂工25人。（四）技术交底向班组进行技术交底时，应结合各给水排水系统的关键部位，明确质量要求、操作要点及注意事项，制订保证质量、安全的技术措施，与土建协调施工的配合和计划安排。交底内容如下：1、落实给水排水系统的技术要求；2、提出图纸上关键部位的尺寸、轴线、标高、预留孔和支架预埋件的位置、规格及尺寸；3、使用的特殊材料品种、规格等涉及质量的要求；4、交待施工方法、施工顺序、工种之间与土建之间交叉配合施工注意要点；5、工程质量和安全操作的要求；6、交待已掌握的设计变更情况。四、施工方案Ⅰ、给水部分（一）材料准备1、资料及工具1）给水系统所选用的管材和管件，应有质量检验部门的产品合格证。生活给水系统还应具备市有关卫生、建材等部门的检验报告或认证文件；2）管材和管件上应标明规格、生产厂名或商标，包装上应标有批号、数量、生产日期和检验代号；3）采用承插粘接的管材胶粘剂必须标有生产厂名称、出厂日期、有效使用期限、出厂合格证和使用说明书；4）采用热熔连接的管道，应由生产厂提供专用配套的熔接工具。熔接工具应安全可靠，便于操作，并附有产品合格证书和使用说明书；5）采用法兰或卡箍连接的管道，应由管道生产厂提供专用的法兰、卡箍连接件及配套的滚槽工具并附有产品合格证书和使用说明书。2、材质要求检验所用材料有无出厂合格证明同时，还应查验其外观质量。1）刚制管道管节表面应无斑疤、裂纹、严重锈蚀等缺陷；2）硬聚氯乙烯及聚丙稀管材和管件的内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和严重的冷斑及明显的痕纹、凹陷；管材和管件的颜色应一致，无色泽不均及分解变色线；管材的轴向不得有导向弯曲，其直线度偏差不应小于1%；管材端口必须平整，并垂直于轴线；管件应完整，无缺损、无变形，合模缝、浇口应平整、无开裂。3）聚氯乙烯管件的壁厚不得小于相应管材的壁厚；管材和管材的承插粘接面，必须表面平整、尺寸准确，以保证接口的密封性能。其承口尺寸应符合下表规定：管材、管件...
