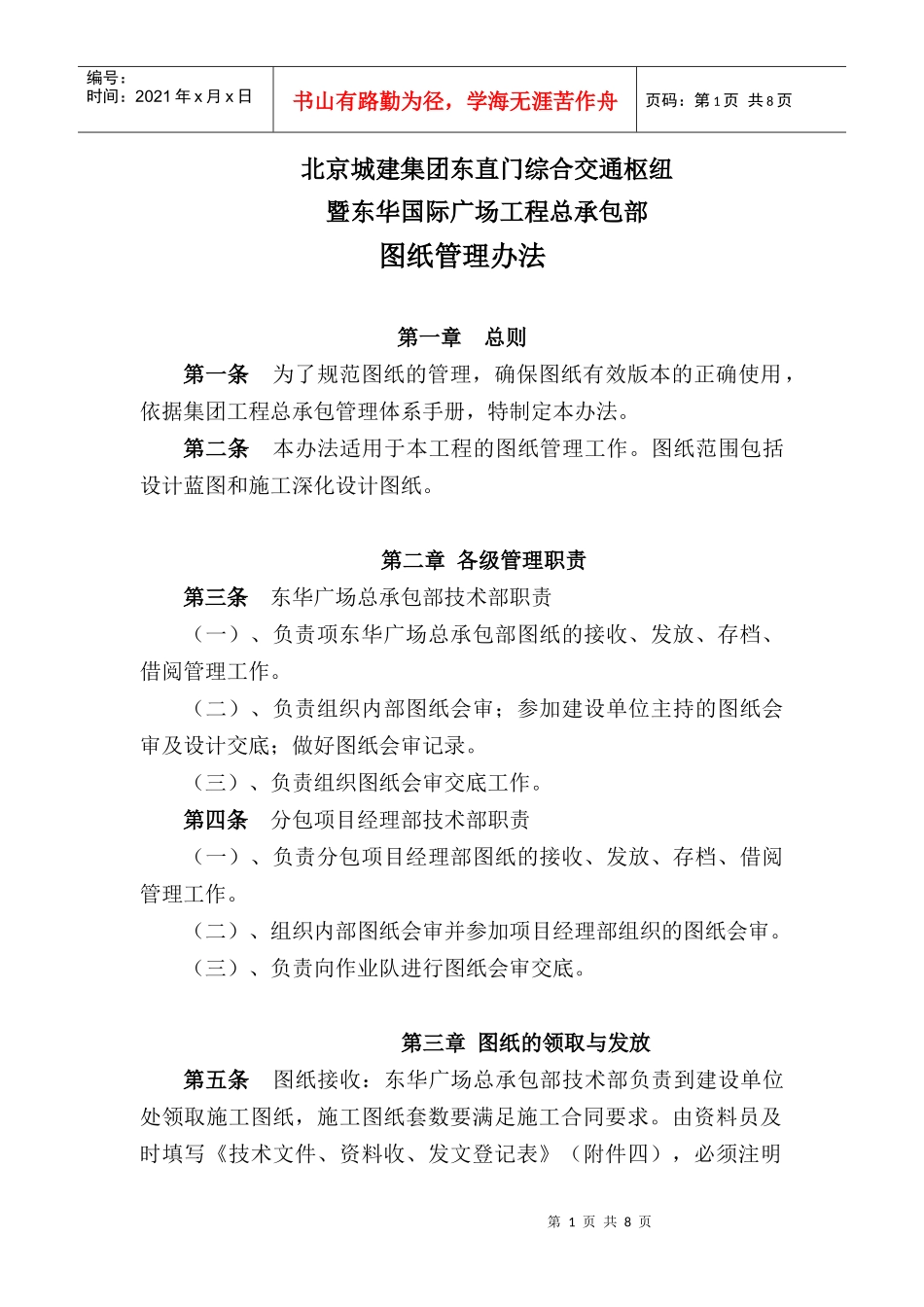

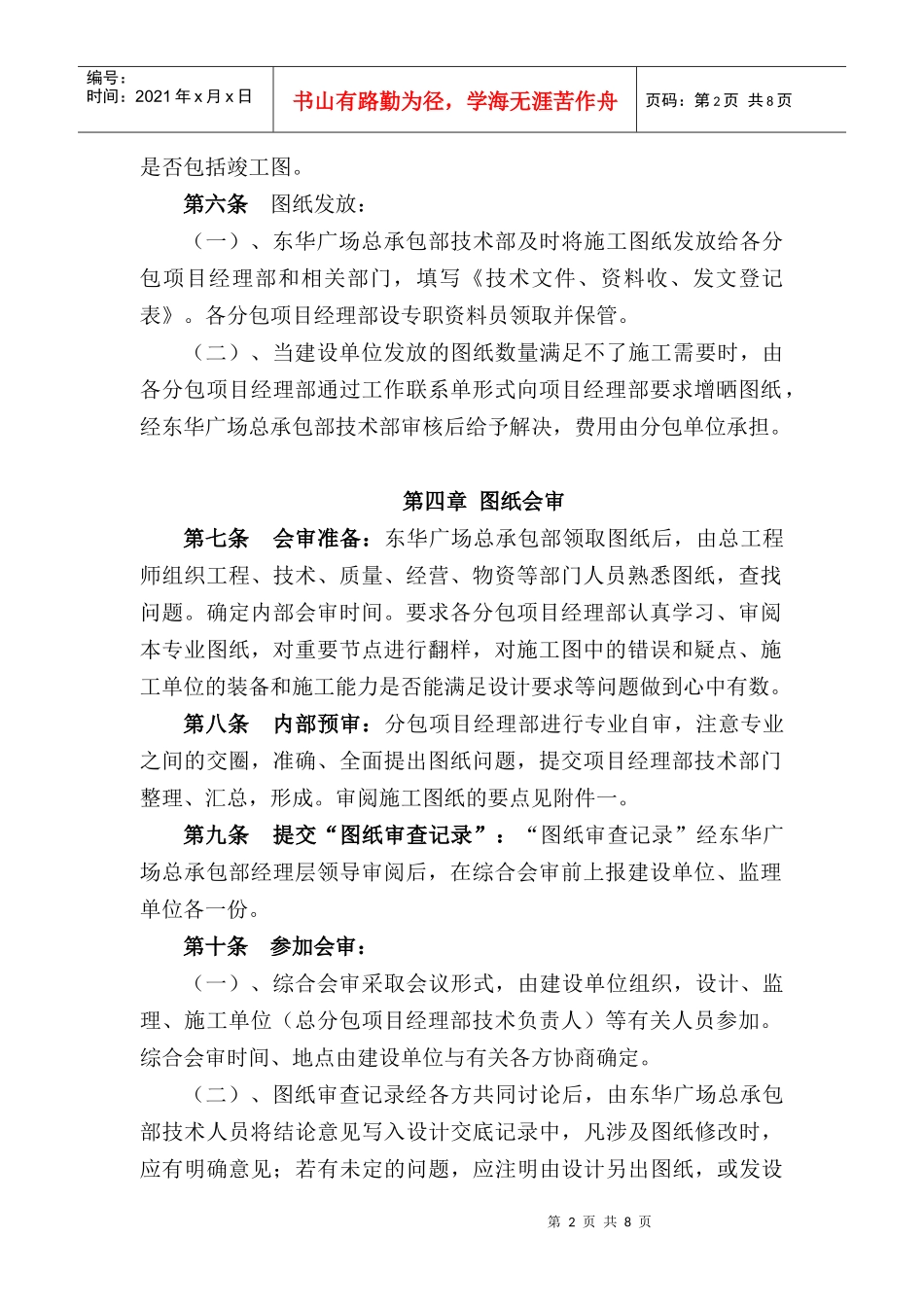

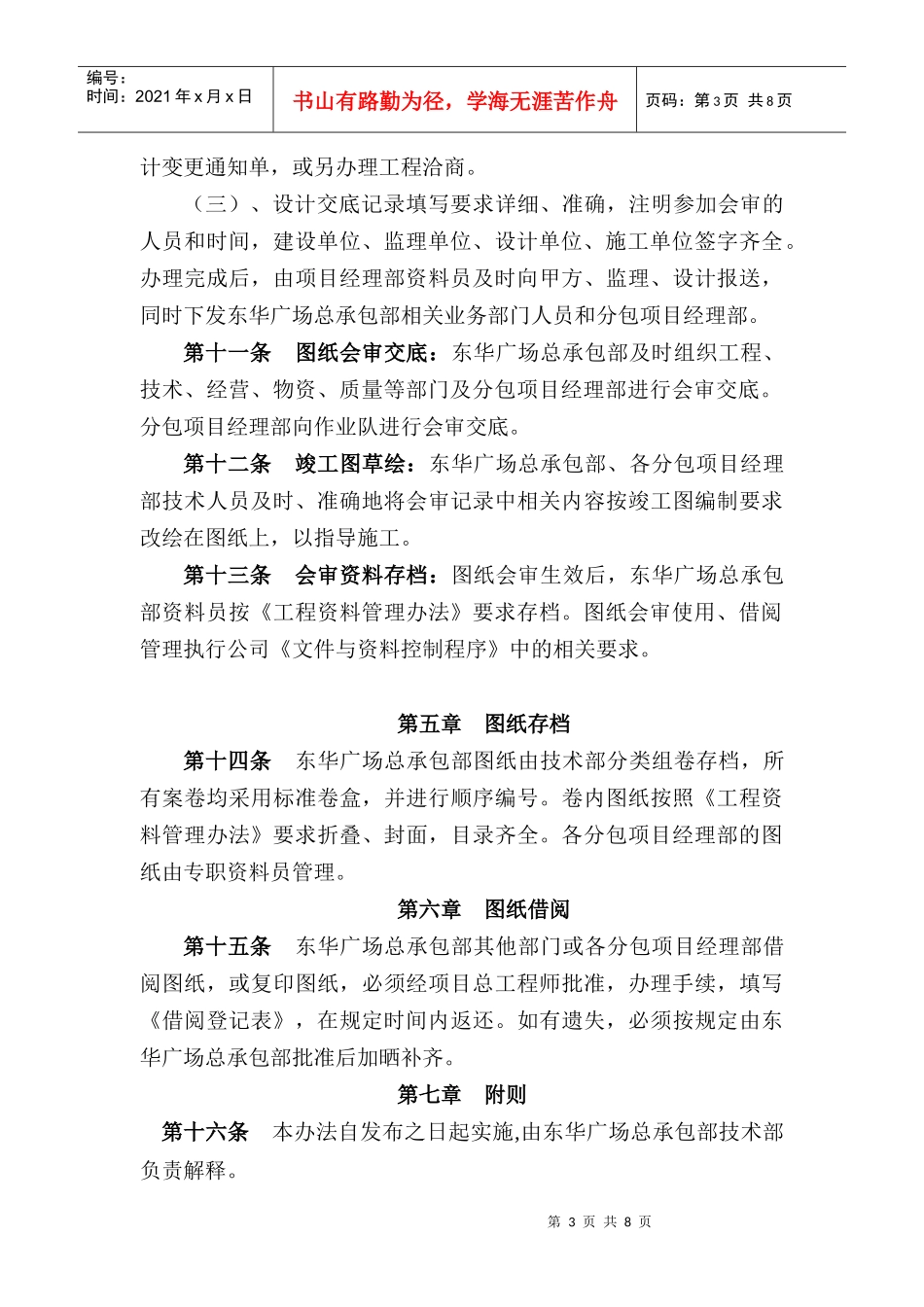

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页北京城建集团东直门综合交通枢纽暨东华国际广场工程总承包部图纸管理办法第一章总则第一条为了规范图纸的管理，确保图纸有效版本的正确使用，依据集团工程总承包管理体系手册，特制定本办法。第二条本办法适用于本工程的图纸管理工作。图纸范围包括设计蓝图和施工深化设计图纸。第二章各级管理职责第三条东华广场总承包部技术部职责（一）、负责项东华广场总承包部图纸的接收、发放、存档、借阅管理工作。（二）、负责组织内部图纸会审；参加建设单位主持的图纸会审及设计交底；做好图纸会审记录。（三）、负责组织图纸会审交底工作。第四条分包项目经理部技术部职责（一）、负责分包项目经理部图纸的接收、发放、存档、借阅管理工作。（二）、组织内部图纸会审并参加项目经理部组织的图纸会审。（三）、负责向作业队进行图纸会审交底。第三章图纸的领取与发放第五条图纸接收：东华广场总承包部技术部负责到建设单位处领取施工图纸，施工图纸套数要满足施工合同要求。由资料员及时填写《技术文件、资料收、发文登记表》（附件四），必须注明第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页是否包括竣工图。第六条图纸发放：（一）、东华广场总承包部技术部及时将施工图纸发放给各分包项目经理部和相关部门，填写《技术文件、资料收、发文登记表》。各分包项目经理部设专职资料员领取并保管。（二）、当建设单位发放的图纸数量满足不了施工需要时，由各分包项目经理部通过工作联系单形式向项目经理部要求增晒图纸，经东华广场总承包部技术部审核后给予解决，费用由分包单位承担。第四章图纸会审第七条会审准备：东华广场总承包部领取图纸后，由总工程师组织工程、技术、质量、经营、物资等部门人员熟悉图纸，查找问题。确定内部会审时间。要求各分包项目经理部认真学习、审阅本专业图纸，对重要节点进行翻样，对施工图中的错误和疑点、施工单位的装备和施工能力是否能满足设计要求等问题做到心中有数。第八条内部预审：分包项目经理部进行专业自审，注意专业之间的交圈，准确、全面提出图纸问题，提交项目经理部技术部门整理、汇总，形成。审阅施工图纸的要点见附件一。第九条提交“图纸审查记录”：“图纸审查记录”经东华广场总承包部经理层领导审阅后，在综合会审前上报建设单位、监理单位各一份。第十条参加会审：（一）、综合会审采取会议形式，由建设单位组织，设计、监理、施工单位（总分包项目经理部技术负责人）等有关人员参加。综合会审时间、地点由建设单位与有关各方协商确定。（二）、图纸审查记录经各方共同讨论后，由东华广场总承包部技术人员将结论意见写入设计交底记录中，凡涉及图纸修改时，应有明确意见；若有未定的问题，应注明由设计另出图纸，或发设第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页计变更通知单，或另办理工程洽商。（三）、设计交底记录填写要求详细、准确，注明参加会审的人员和时间，建设单位、监理单位、设计单位、施工单位签字齐全。办理完成后，由项目经理部资料员及时向甲方、监理、设计报送，同时下发东华广场总承包部相关业务部门人员和分包项目经理部。第十一条图纸会审交底：东华广场总承包部及时组织工程、技术、经营、物资、质量等部门及分包项目经理部进行会审交底。分包项目经理部向作业队进行会审交底。第十二条竣工图草绘：东华广场总承包部、各分包项目经理部技术人员及时、准确地将会审记录中相关内容按竣工图编制要求改绘在图纸上，以指导施工。第十三条会审资料存档：图纸会审生效后，东华广场总承包部资料员按《工程资料管理办法》要求存档。图纸会审使用、借阅管理执行公司《文件与资料控制程序》中的相关要求。第五章图纸存档第十四条东华广场总承包部图纸由技术部分类组卷存档，所有案卷均采用标准卷盒，并进行顺序编号。卷内图纸按照《工程资料管理办法》要求折叠、封面，目录齐全。各分包项目经理部的图纸由专职资料员管理。第六章...
