土木工程材料-实验指导书(1)VIP免费

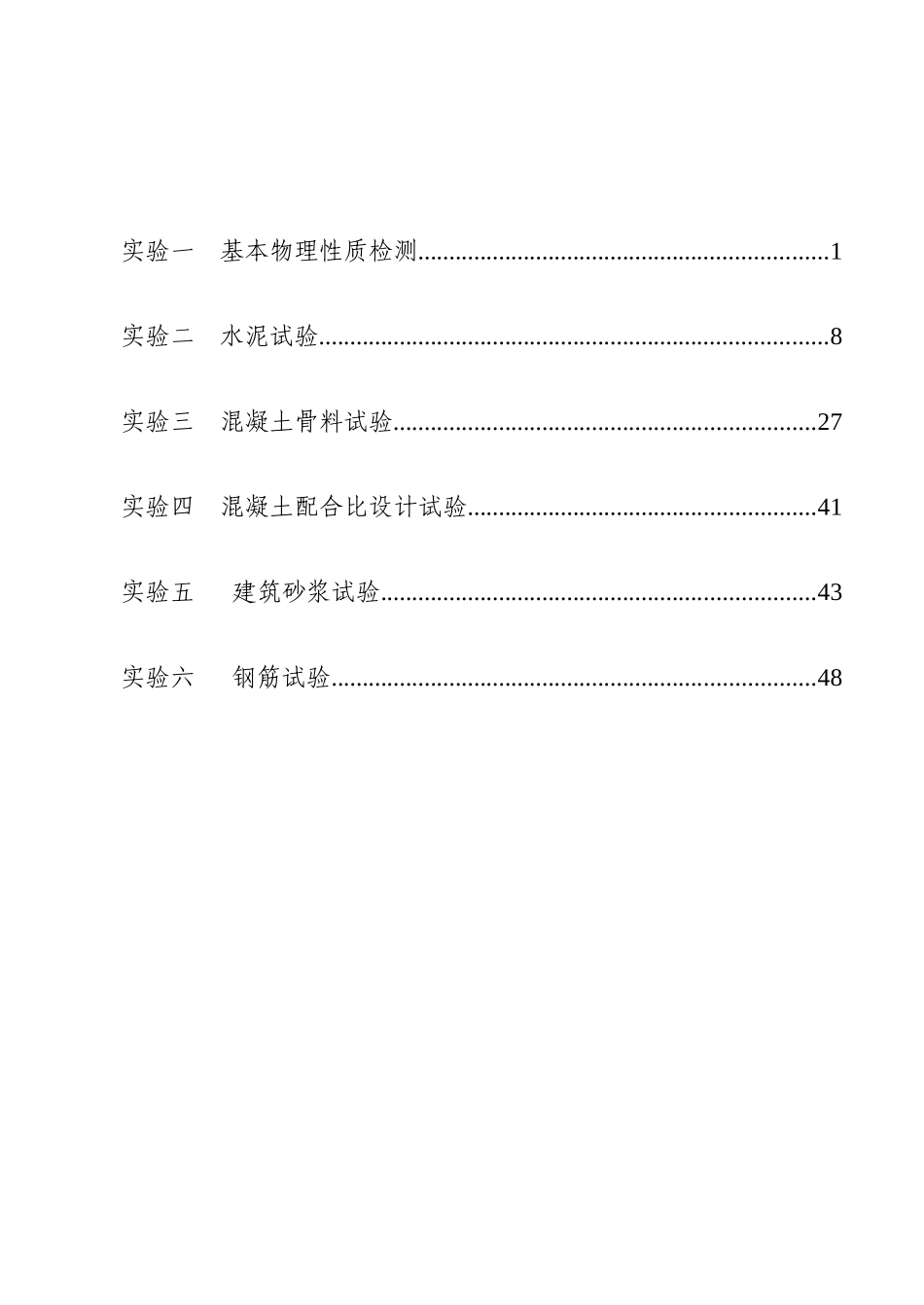

温州大学WENZHOUUNIVERSITY实验指导书课程温州大学建筑工程学院目录实验一基本物理性质检测..................................................................1实验二水泥试验..................................................................................8实验三混凝土骨料试验....................................................................27实验四混凝土配合比设计试验........................................................41实验五建筑砂浆试验......................................................................43实验六钢筋试验..............................................................................48实验一基本物理性质检测一、密度测定1．试验目的通过试验测定材料密度，计算材料孔隙率和密实度。本试验以水泥或砖粉的密度试验为例。2．主要仪器设备①李氏瓶，见图；②恒温水槽、温度计、干燥器；③天平，感量为0.01g；④无水煤油或洁净水，应符合GB253要求。3．试样制备试样应预先通过0.9mm方孔筛，在（110±5）。C温度下干燥Ih，并在干燥器内冷却至室温。4．试验步骤①将液体注入李氏瓶中0刻度线处（以弯月面最低处为准），盖上瓶塞放入恒温水槽内，在20。C下使刻度部分浸入水中恒温30min，记下第一次读数即初始读数V1（mL）.②从恒温水槽中取出李氏瓶，用滤纸将李氏瓶细长颈内没有煤油的部分擦试干净。③称取试样m=60g，精确至0.01g。用小匙将水泥样品一点点的装入李氏瓶中，反复摇动至没有气泡排出，再次将李氏瓶置于恒温水槽中恒温30min，记下第二次读数V2（mL），再次读当选时恒温水槽温度差不大于0.2。C。5．结果评定①水泥的密度ρc按下式计算（精确至0.001g/cm3）。②以两个试样视试验结果的算术平均值作为水泥密度的测定值，精确至0.01g/cm3。两个试样试验结果之差不得超过0.02g/cm3。二、视密度测定（标准法）1．试验目的通过试验测定材料的视密度，计算颗粒状材料的体积（不包括开口孔隙的材料体积），为计算材料的开口孔隙率等提供依据。本试验以砂和石子为例。2．主要仪器设备①天平，称量1000g和5000g一台，感量1g。称量5kg的天平，其型号及尺寸应能允许在臂上悬挂盛试样的吊篮，并在水中称取质量；②吊篮，直径和高度均为150mm，由孔径为1-2mm的筛网或钻有2-3mm孔洞的耐锈蚀金属板制成；③盛水容器，放入吊篮，有溢流孔；④容量瓶，500mL，500mL；⑤试验筛，孔径为4.75mm；⑥干燥器、烘箱[能使温度控制在（105±5）。C]、铝制勺、温度计、带盖容器、搪瓷盘、刷子和毛巾等。3．试样制备a、砂试样将缩分至660g左右的试样，在温度为（105±5）。C的烘箱中烘干至恒量，待冷却至室温后，分成大致相等的两份备用。b、石子试样试验前，将样品筛除4.75mm以下的颗料，并缩分至略于下表所规定的数量，刷洗干净后分成两份备用。于下表所规定的数量，刷洗干净后分成两份备用。4．试验步骤（1）砂的视密度①称取烘干的试样mo=300g，精确至1g，将试样装入容量瓶，注入冷开水至接近500mL的刻度处，用手援容量瓶，使砂样充分援，排出气泡，塞紧瓶盖，静置24h；②用滴管小心加水至容量瓶500mL刻度处，塞紧瓶塞，擦干瓶飓水分，称出其质量m1，精确至1g。③倒出瓶内水和试样，洗净容量瓶，再向瓶内注入水温相差不超过2。C的冷开水至500mL刻度处，塞紧瓶塞，擦干瓶外水分，称其质量m2，精确至1g。（2）石子的视密度①取试样一份装入吊篮，并浸入盛水的容器中，水面至少高出试样50mm，浸水24h，移放到称量用的盛水容器中，并用上下升降吊篮的方法排出气泡（试样不得露出水面），吊篮每升降一次约为1s，升降高度为30-50mm；②测定水温后（此时吊篮应全浸在水中），用天平称取吊篮及试样在水中的质量m2，精确至5g，称量时盛水容器中水面的高度由容器的湛溢流孔控制；③提起吊篮，将试样倒入浅盘，放在烘箱中于（105±5）。C下烘干至恒量，待冷却至室温后，称出其质量mo，精确至5g；④称取吊篮在同样温度的水中的质量m1，精确至5g，称量时盛水容器的水面高度仍由溢流口控制。（注：试验的各项称量可以在15-25。C的温度范围内进行，但从...
