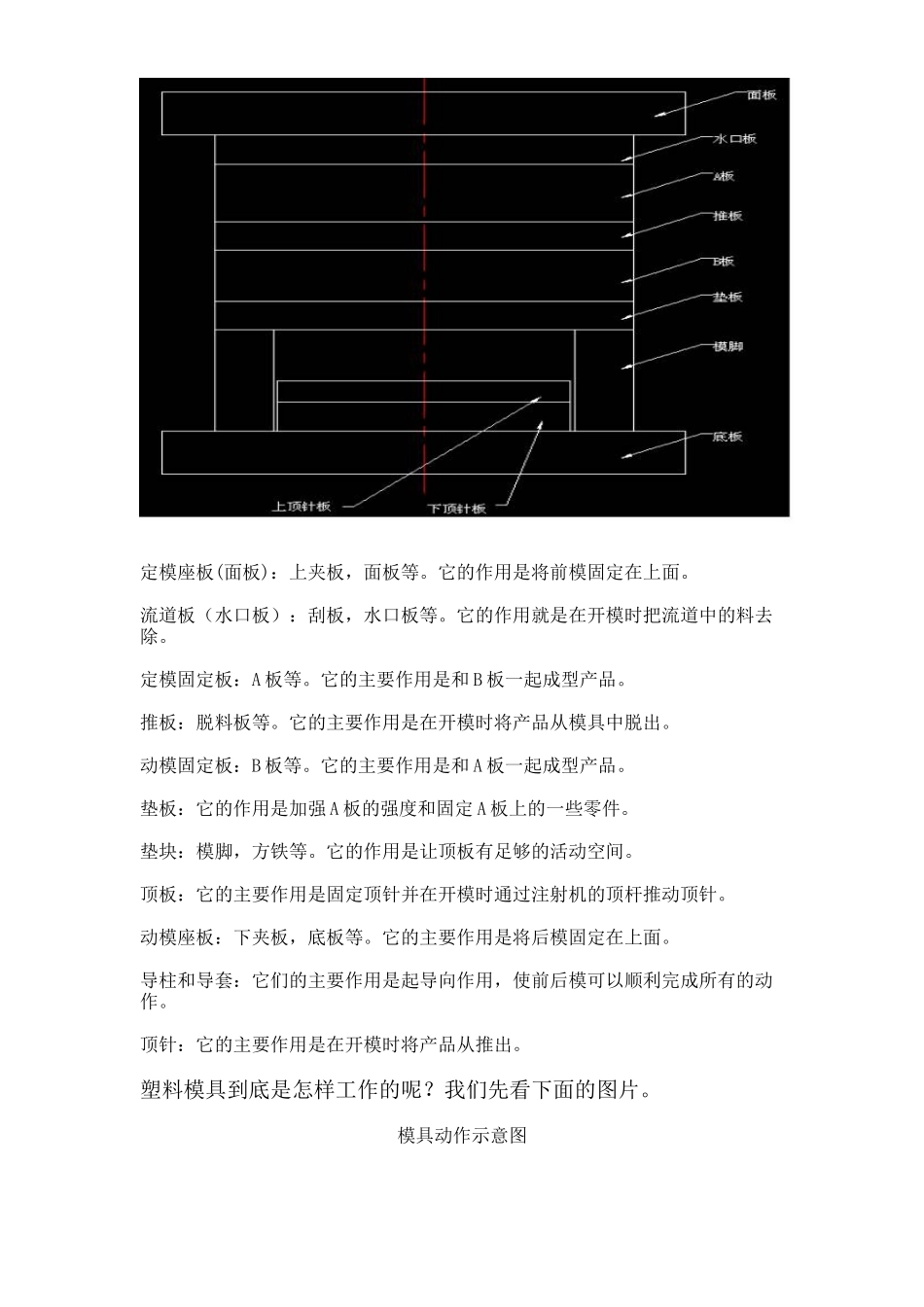

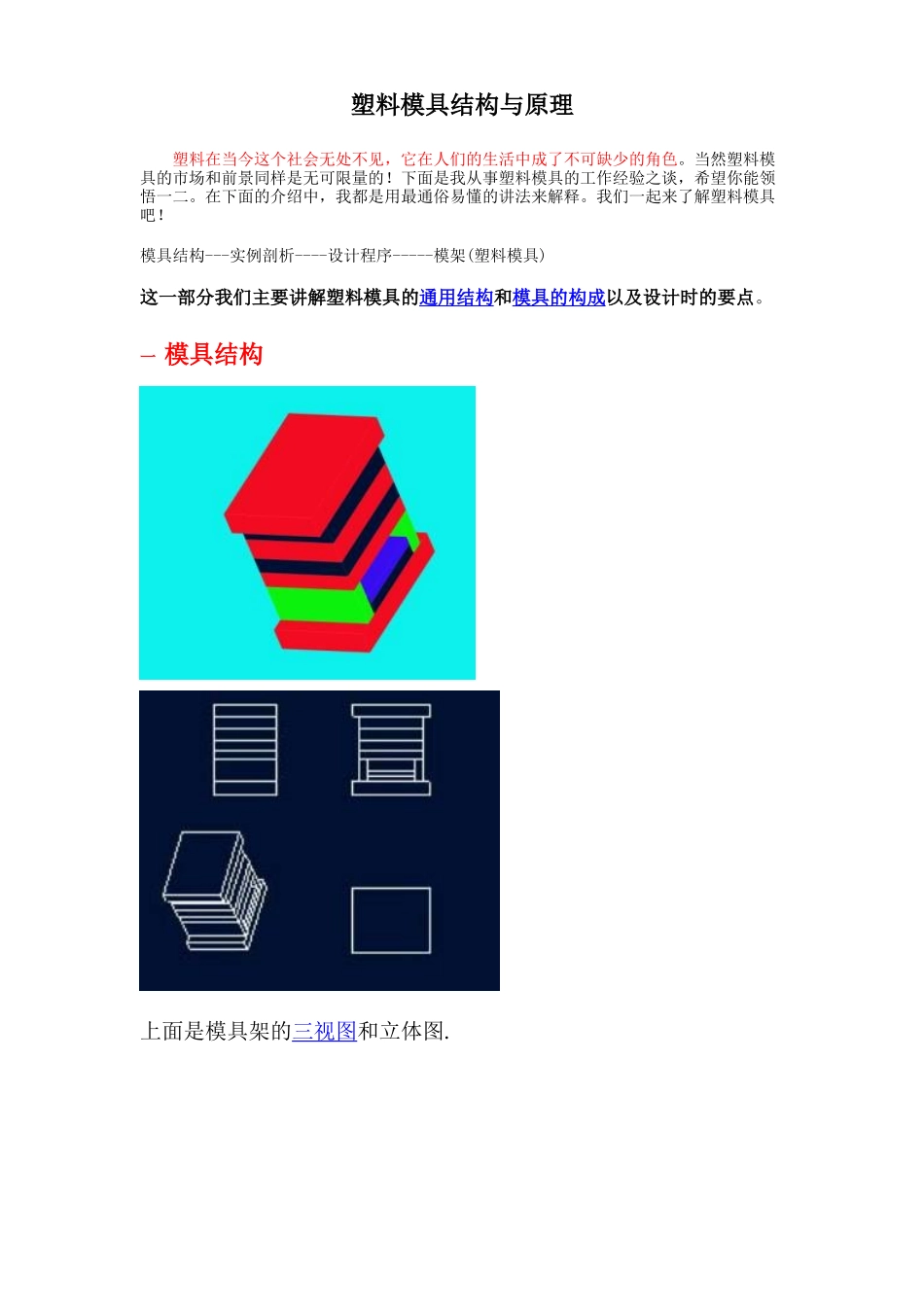

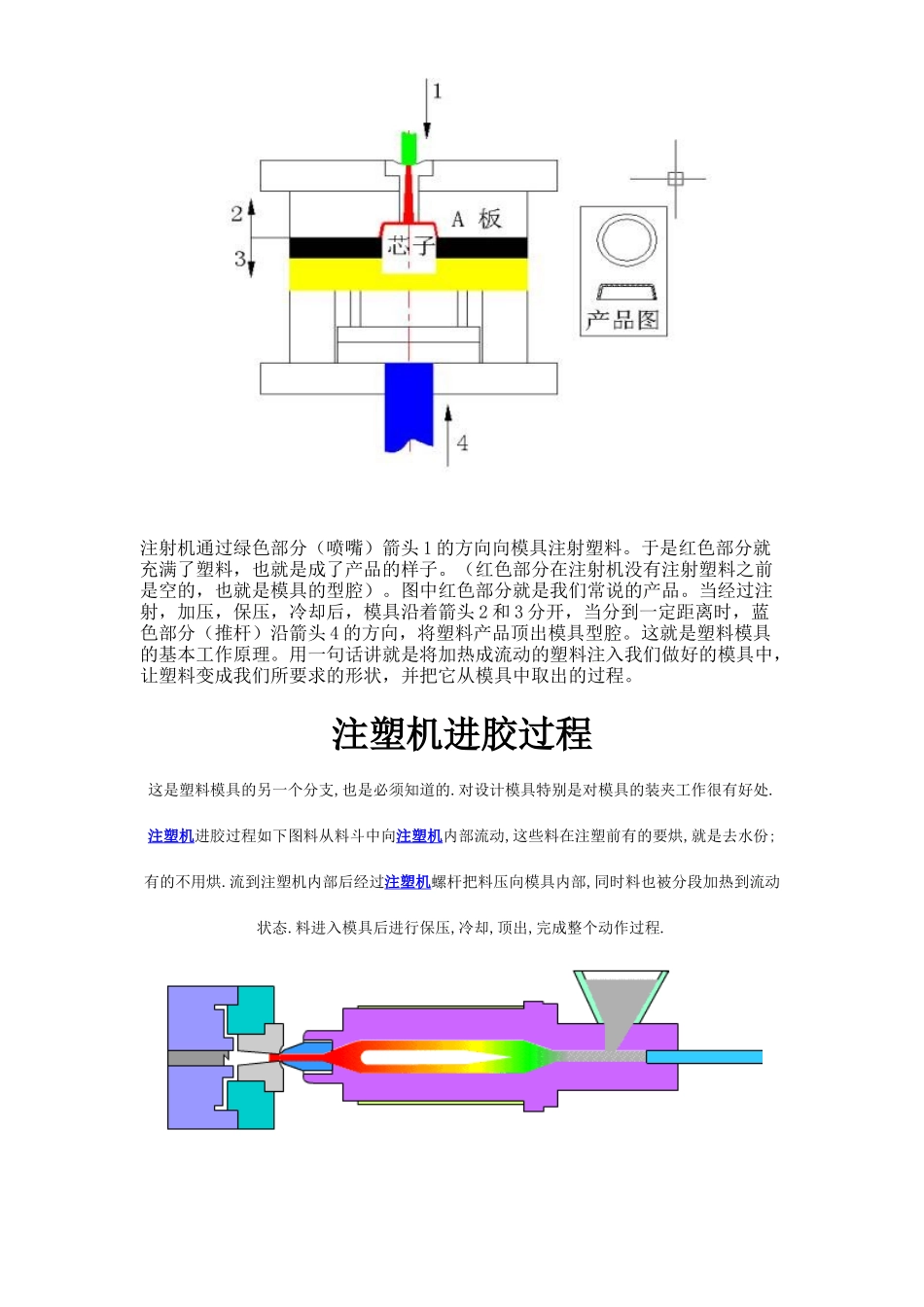

塑料模具结构与原理塑料在当今这个社会无处不见，它在人们的生活中成了不可缺少的角色。当然塑料模具的市场和前景同样是无可限量的！下面是我从事塑料模具的工作经验之谈，希望你能领悟一二。在下面的介绍中，我都是用最通俗易懂的讲法来解释。我们一起来了解塑料模具吧！模具结构---实例剖析----设计程序-----模架(塑料模具)这一部分我们主要讲解塑料模具的通用结构和模具的构成以及设计时的要点。一模具结构上面是模具架的三视图和立体图.定模座板(面板)：上夹板，面板等。它的作用是将前模固定在上面。流道板（水口板）：刮板，水口板等。它的作用就是在开模时把流道中的料去除。定模固定板：A板等。它的主要作用是和B板一起成型产品。推板：脱料板等。它的主要作用是在开模时将产品从模具中脱出。动模固定板：B板等。它的主要作用是和A板一起成型产品。垫板：它的作用是加强A板的强度和固定A板上的一些零件。垫块：模脚，方铁等。它的作用是让顶板有足够的活动空间。顶板：它的主要作用是固定顶针并在开模时通过注射机的顶杆推动顶针。动模座板：下夹板，底板等。它的主要作用是将后模固定在上面。导柱和导套：它们的主要作用是起导向作用，使前后模可以顺利完成所有的动作。顶针：它的主要作用是在开模时将产品从推出。塑料模具到底是怎样工作的呢？我们先看下面的图片。模具动作示意图注射机通过绿色部分（喷嘴）箭头1的方向向模具注射塑料。于是红色部分就充满了塑料，也就是成了产品的样子。（红色部分在注射机没有注射塑料之前是空的，也就是模具的型腔）。图中红色部分就是我们常说的产品。当经过注射，加压，保压，冷却后，模具沿着箭头2和3分开，当分到一定距离时，蓝色部分（推杆）沿箭头4的方向，将塑料产品顶出模具型腔。这就是塑料模具的基本工作原理。用一句话讲就是将加热成流动的塑料注入我们做好的模具中，让塑料变成我们所要求的形状，并把它从模具中取出的过程。注塑机进胶过程这是塑料模具的另一个分支,也是必须知道的.对设计模具特别是对模具的装夹工作很有好处.注塑机进胶过程如下图料从料斗中向注塑机内部流动,这些料在注塑前有的要烘,就是去水份;有的不用烘.流到注塑机内部后经过注塑机螺杆把料压向模具内部,同时料也被分段加热到流动状态.料进入模具后进行保压,冷却,顶出,完成整个动作过程.二．实例剖析模具常见结构形式此图是上下模仁合在一起的样子。此图是上模具仁的平面图。此图是模具的行位零件。此图是模具的主型芯。这是前模插穿零件以上的图片是塑料模具中的常见的，也是最为重要的5种结构。下面我们来逐一说明模具中常用的专业术语和名词。当一个模具工作人员接到一个新的产品时，他会拿着这个产品，左右翻看，仔细的研究每一个部位，有的重要部位会研究半天。这是为什么？首先当我们为一个新的产品做模具时，我们考虑的步骤是，分型面，采用什么结构成型，浇口形式和位置，型腔数量，脱模方式，冷却方式，排气等。其实模具结构通俗的讲就是说，我们要做产品是什么样子，我们做一副可以做出这个产品的模具。在做这样一副模具时，产品表面如有一个坑，这时我们有可能采取行位或碰穿。这时的行位和碰穿就是模具上常讲的模具结构。说穿了，就是采用什么样的方式来做出产品的这个形状。现在我们以上面所示的图形（一个圆柱在中间挖去一个圆柱坑，在底面的边沿倒圆角）来讲解模具常用的名词。分型面分型面就是前后模的分界面。一个模具为什么会有前后两部分？因为这样才能将我们做好的产品从模具中取出来。上面这个图形就前模和后模所成型的圆柱体。点击看图这个图形是前一个的实体图，分型面就最上面的那个零件的底面或最下面那个零件的上表面。分型面就是当前模和后模分开时，产品可以顺利从模具中脱出的那个面，所以模具的分型面一定是产品投影面最大的那个地方。下面这个图片可以更清楚的看到前模和后模，以及产品。点击看图浇口形式和位置浇口就是指塑料通过流道进入型腔的那小部分。它的形式和位置对产品的影响非常大上图所示在产品的上部有一个带斜度的圆柱形，那就是模具上常讲的主流道，是塑料进入型腔必经之地。上图是单腔，如果是多腔...
